Защитные кожухи фланцев из нержавеющей стали: размеры, боковые панели и монтажные зазоры

Защитный кожух фланца может подходить по размеру к соединению, но при этом оставаться сложным в установке или демонтаже. Корпус может не задевать фланец, но боковая панель может коснуться выступающей шпильки, защелка может быть направлена на опору трубопровода, или шарнирная секция может упереться в стену до того, как откроется достаточно широко.

Для подбора размера защитных кожухов фланцев из нержавеющей стали зафиксируйте размеры собранного фланца, профиль, проходящий через каждый проем боковой панели, а также пространство, необходимое для установки, закрытия, открытия и снятия кожуха.Номинальный диаметр трубы является отправной точкой, а не полной спецификацией защитного кожуха.

BSTFLEX Защитные кожухи фланцев из нержавеющей сталииспользуют металлический корпус с кольцевыми ботвыми панелями, шарнирным открыванием и защелкивающимся замком. Следующий контрольный список измерений предназначен для запроса ценового предложения и проверки чертежей; окончательные производственные размеры и зазоры требуют подтверждения для выбранного узла.

Начните с полного фланцевого соединения

Определите стандарт фланца, номинальный размер, класс давления и тип соединения перед проведением измерений. Укажите точное обозначение стандарта, а не описывайте соединение просто как американский, европейский или японский фланец.

BSTFLEX использует размеры фланцев HG/T 20592 в качестве одного из ориентиров для определения размеров. Другие стандарты фланцев могут быть сопоставлены с соответствующими чертежами и замерами на месте установки. Обозначение давления фланца определяет трубное соединение; оно не устанавливает номинал давления для внешнего защитного кожуха.

Измерьте соединение в собранном виде, с установленными фактическими гайками, шайбами и шпильками. Отметьте любые проставки, переходники или приборные штуцеры между фланцами. Отмечайте особенности, отличающиеся от справочного чертежа, вместо того чтобы предполагать, что стандартные размеры фланцев описывают всю установку.

Измерения, включаемые в запрос на защитный кожух фланца

Используйте миллиметры или дюймы последовательно и отмечайте точки измерения на эскизе. В частности, различайте ширину пары фланцев и общее пространство, занимаемое крепежными элементами.

Это параметры соединения, а не готовые размеры защитного кожуха. Внешний диаметр фланца не совпадает с внешним диаметром кожуха, а измеренная ширина в сборе не должна автоматически становиться готовым расстоянием между боковыми панелями.

Боковые панели требуют собственной проверки размеров

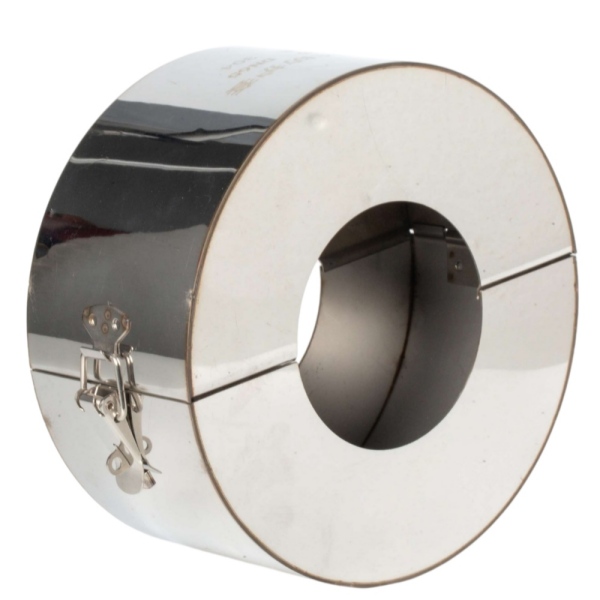

Кольцевые боковые панели представляют собой секции кольцевой формы вокруг отверстий для труб. Они выступают внутрь от внешнего корпуса, поэтому их положение необходимо проверять на наличие элементов, которые не закрыла бы лента с открытыми боками.

Проверяйте каждый конец отдельно. Прямая труба с одной стороны и корпус клапана или ступица фланца с другой могут иметь разные профили. Записывайте диаметр в предполагаемом месте расположения боковой панели, а не просто в ближайшем удобном сечении открытой трубы.

Также определите, где заканчивается изоляция или обшивка. Укажите, останется ли она снаружи защитного кожуха, пройдет ли через проем или будет демонтирована в соответствии с согласованным планом монтажа. Не оставляйте это решение на усмотрение монтажника после того, как кожух был изготовлен.

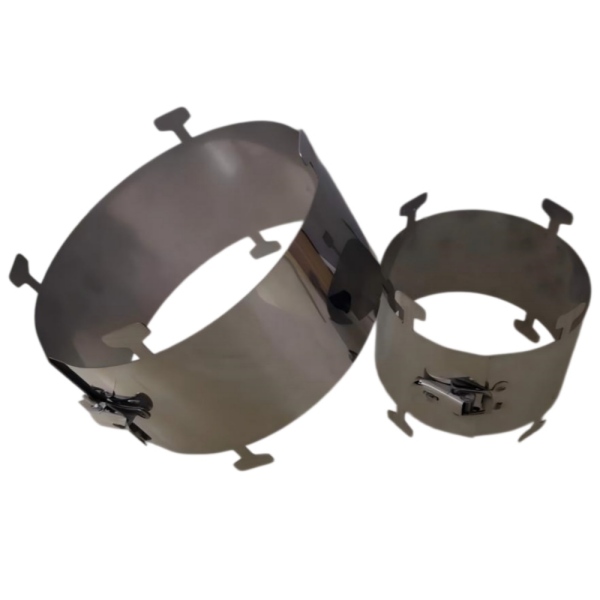

Для варианта с открытыми боками сравните конструкцию ленточных защитных кожухов фланцев из нержавеющей стали. Боковые панели изменяют геометрию покрытия и требования к посадке; само по себе их наличие не свидетельствует о более высоком уровне защиты от брызг или герметичности под давлением.

Проверьте три различных типа монтажных зазоров

Свободное пространство вокруг закрытого защитного кожуха

Оцените максимальный внешний контур предполагаемого узла, включая шарнир и защелку. Диаметр корпуса, который помещается между двумя трубами, все же может оставлять недостаточно места для крепежной фурнитуры. Укажите предполагаемую ориентацию относительно близлежащего оборудования.

Свободное пространство для работы с защелкой и открытия корпуса

Проверьте доступ для руки оператора и движение защелки, а также траекторию, описываемую откидной секцией. Зазора рядом с закрытой крышкой не обязательно достаточно для ее открытия. Там, где ориентация ограничена, отметьте предполагаемую сторону шарнира и сторону защелки на чертеже.

Свободное пространство для установки и снятия защитного кожуха

Учтите путь, по которому открытый корпус доходит до соединения и снова снимается. Включите фиксированные опоры, соседние клапаны и любое оборудование, которое нельзя перемещать во время планового технического обслуживания. Для соединения клапана движение рукоятки или привода рассматривается отдельно от движения открытия кожуха.

В качестве примера компоновки два в остальном идентичных фланцевых узла могут потребовать разной ориентации защитного кожуха, если один из них находится рядом со стеной. Размеры соединения могут быть одинаковыми, в то время как практическое пространство для открытия — нет. Именно поэтому крупноплановую фотографию фланца следует сопровождать более общим планом.

Разделяйте измеренные размеры и проектные допуски

Представляйте размеры в том виде, в каком они были измерены, а не добавляйте неустановленный допуск к каждому значению. Поставщику необходимо знать, какие цифры описывают соединение, а какие — запрашиваемую вами готовую крышку.

Для установок, работающих в условиях высоких температур, зафиксируйте, производились ли измерения на холодной системе, и укажите рабочие условия. Определите любое ожидаемое перемещение, которое, по требованию инженера проекта, должна учитывать конструкция кожуха. Выбор материала, подгонка, производственные допуски и доступ для монтажа должны рассматриваться в комплексе.

Более широкое отверстие трубы или больший корпус не автоматически являются лучшим решением. Это изменяет покрытие и расположение защитного кожуха. Согласуйте необходимые зазоры на чертеже вместо увеличения отверстий или применения силы к защелке во время монтажа.

Отправляйте фотографии, объясняющие монтаж

Вид спереди должен показывать периметр фланца и положение трубы. Вид сбоку должен показывать собранную ширину, выступающие концы шпилек и предполагаемое расположение боковых панелей. Общий вид должен показывать опоры, соседнее оборудование и путь для открытия и снятия корпуса.

Обозначьте фотографии номером соединения, используемым в размерной таблице. Добавьте измеренные примечания там, где доступ ограничен; фотографии без размеров не должны рассматриваться как масштабные чертежи.

Для проектов с несколькими размерами фланцев используйте одну строку спецификации для каждого отдельного соединения и условий монтажа. Указывайте количество, требования к материалу и ревизию чертежа наряду с измерениями. Совпадающие размеры труб сами по себе не являются достаточной причиной для объединения всех защитных кожухов под один размер.

Рассматривайте подгонку и защитные функции раздельно

Корпус правильного размера все равно должен соответствовать предполагаемой защитной функции. Укажите технологическую среду, нормальные и максимальные рабочие условия, требуемое покрытие и любые специфичные для проекта требования к характеристикам или документации.

Там, где требуется внутренняя сетка, укажите эту конструкцию явно. Конфигурация многослойный защитный кожух фланца из нержавеющей стали включает компонент внутренней сетки, который необходимо учитывать вместе с окружающей лентой и застежкой. Не следует предполагать его наличие внутри каждой крышки из нержавеющей стали.

Внешний защитный кожух не устраняет протечку прокладки и не заменяет целостность болтового соединения. Любые средства контроля, дренажа или вентиляции, требуемые утвержденным проектом, должны оставаться в соответствии с требованиями.

Подтвердите наличие доступа до принятия защитного кожуха

При рассмотрении чертежа проверьте внутреннюю посадку, отверстия боковых панелей, внешние размеры и предполагаемую ориентацию шарнира и защелки. Включите доступ, необходимый для установки и снятия, а не только вид закрытого изделия.

Физические измерения, установка и снятие должны выполняться уполномоченным персоналом в соответствии с процедурами безопасной работы на объекте, при этом давление, температура и другие опасные виды энергии контролируются по мере необходимости. Не приближайтесь к активной утечке для измерения соединения или регулировки защитного кожуха.

На этапе утвержденной подгонки проверьте, закрывается ли корпус без применения силы и не мешают ли боковые панели крепежным элементам или окружающему оборудованию. О несоответствии посадки следует сообщить для повторного рассмотрения, а не исправлять путем изгиба кожуха или вырезания отверстий на месте.

Часто задаваемые вопросы о подборе размеров защитных кожухов фланцев

Можно ли заказать защитный кожух исключительно по номинальному размеру трубы?

Не для комплексного рассмотрения размеров. Включите стандарт фланца, класс давления, собранные размеры, выступающие части крепежа и ограничения по монтажу. Они определяют как само соединение, так и пространство, доступное вокруг него.

Какой зазор следует оставлять вокруг отверстий для труб?

Данное руководство не устанавливает универсальный зазор. Предоставьте фактический профиль каждого отверстия, условия эксплуатации и любые требования к перемещениям. Готовые отверстия и их допуски должны быть подтверждены на утвержденном чертеже защитного кожуха.

Что делать, если корпус подходит, но боковые панели касаются шпилек?

Перепроверьте осевую ширину и выступающие части, показанные на чертеже. Увеличение только диаметра корпуса не решает проблему осевых помех. Представьте измеренное препятствие на рассмотрение перед установкой или модификацией крышки.

Запросить коммерческое предложение на защитный кожух фланца по чертежу

Отправьте в BSTFLEX стандарт вашего фланца, номинальный размер, класс давления, измеренные размеры соединения и фотографии монтажа. Укажите технологическую среду, температуру, давление с указанием единиц измерения, требуемую марку нержавеющей стали и количество.

Ознакомьтесь с детали продукта защитные кожухи фланцев из нержавеющей стали, или сравните другие конфигурации в наших разделах Защитные чехлы для фланцев и клапанов диапазон.

Отправьте чертеж фланца и требования к зазорам для получения коммерческого предложения. Для повторных заказов укажите номер ранее утвержденного чертежа и укажите любые изменения в соединении или окружающем оборудовании.
