Лента-прокладка из стекла для печей для сборки OEM: ширина, толщина и функция клея

Производитель печей может использовать одну и ту же смотровую панель в нескольких вариантах дверцы, но при этом нуждаться в разных деталях уплотнителя для каждого из них. Размеры отверстия в раме, крепежные зажимы и расположение ленты определяют соответствие размеров. Заказ черной полосы только по ширине оставляет эти вопросы сборки нерешенными.

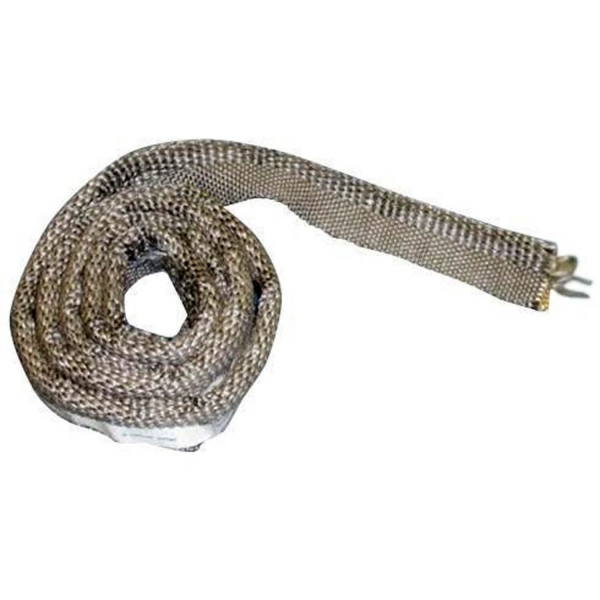

Лента для герметизации стекла печи представляет собой плоскую текстильную полоску, используемую на стыке между смотровым окном и его креплением. Самоклеящаяся основа помогает зафиксировать полоску во время сборки; однако не следует предполагать, что она обеспечивает постоянное структурное крепление окна.При закупке у производителя оборудования указывайте ленту как часть конструкции, обеспечивающей фиксацию стекла, а не как универсальную замену для всех уплотнений прибора.

BSTFLEXплоская самоклеящаяся лента для стекла плитыЭто послужит отправной точкой для такого рода запросов. Размеры, требования к задней панели и проверки на соответствие стандартам должны соответствовать чертежу прибора.

Найдите прокладку в стеклянном узле.

Точно отметьте место, где будет располагаться лента: на одной стороне панели, по краю или между крепежным элементом и панелью. В этих местах ширина и длина отрезка ленты не должны быть одинаковыми. Покажите клеевую сторону на чертеже разреза, чтобы монтажник знал, на какую поверхность будет наклеиваться основа.

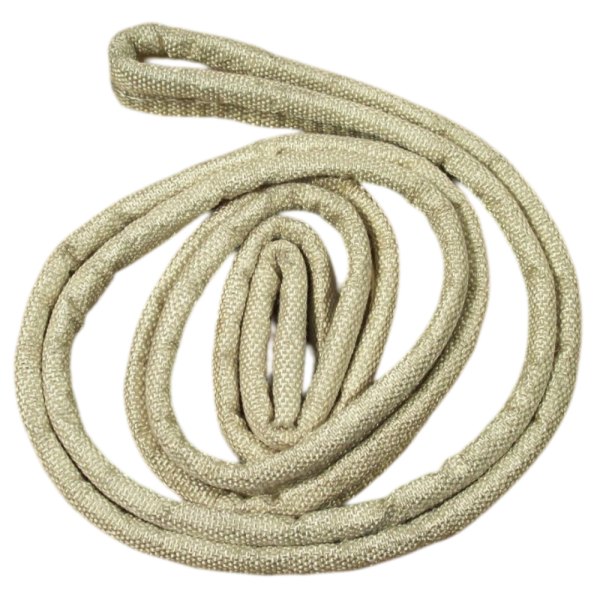

Этот компонент следует хранить отдельно от уплотнителя между дверцей и корпусом печи. Круглый дверной шнур, лестничная лента и плоский уплотнитель для смотрового окна печи могут выполнять разные функции, даже если все три указаны в одном каталоге запчастей. Не объединяйте их характеристики под одним общим номером детали уплотнителя.

Используйте материал панели, указанный для данного прибора. В стеклокерамических смотровых окнах рама и панель могут по-разному реагировать на тепло. Конструкция крепления должна учитывать это движение и производственные допуски, избегая при этом прямого контакта панели с металлическими деталями.

Выбирайте ширину по поперечному сечению, а не по периметру окна.

Периметр окна помогает определить длину маршрута. Он не определяет ширину ленты. Начните с разметки поверхностей, которые должна покрывать текстильная ткань, и участков, которые должны оставаться свободными.

Для ленты, расположенной на одной стороне, проверьте доступную контактную полосу и ее положение относительно фиксатора. При утвержденном способе обертывания кромки лента должна следовать за кромкой и обеспечивать необходимое покрытие на смежных поверхностях. Подтвердите полученную ширину на образце, а не выбирайте ее только по толщине панели.

Более широкая полоса не обязательно обеспечивает большую надежность. Она может выходить за пределы предполагаемого места крепления, мешать крепежным элементам или заходить в зону обзора. Точно так же слишком узкая полоса может не попадать в указанную зону контакта. Запишите как ширину ленты, так и ее местоположение на панели.

Толщину следует рассматривать как часть допуска сборки.

При проверке размеров укажите толщину панели, углубление в раме, положение фиксатора и толщину установленной ленты. Проверьте допустимые комбинации на обоих концах диапазона допусков, а не только номинальную сборку, которая случайно хорошо подходит.

Для мягких текстильных изделий необходимо согласовать условия измерения толщины. Уточните, относится ли указанное значение только к текстилю или к готовой клейкой ленте, и исключите съемную подкладку из установленной конструкции. Запишите метод измерения, если толщина является приемлемой характеристикой.

Более толстая прокладка не заменяет корректировку рамы или фиксатора. Чрезмерное или неравномерное зажимание может локально нагрузить смотровое окно. Следуйте требованиям к монтажу, указанным поставщиками панелей и приборов, включая ограничения по контактному давлению и креплению. Не существует универсального момента затяжки винтов, установленного словами «лента для стекла плиты».

Дайте сотруднику PSA четко определенное задание на сборочной линии.

Клейкая лента, чувствительная к давлению (PSA), может удерживать полосу в выровненном положении во время позиционирования панели и установки ее крепежных элементов. Определите, как долго необходима эта функция позиционирования в фактической производственной последовательности. Образец, остающийся на месте на горизонтальном верстаке, может не ответить на вопрос о перемещении рамы между рабочими местами.

Проверьте начальную липкость на указанной контактной поверхности, включая любое одобренное покрытие или отделку. Подтвердите подготовку поверхности и условия нанесения с поставщиками клея и панелей. Во время пробного нанесения проверьте удаление подложки, точность позиционирования и то, не деформируется ли текстиль при отслаивании подложки.

Температурные характеристики стекловолоконного текстиля и предельные параметры эксплуатации клея-спрея являются отдельными техническими характеристиками.Описание высокотемпературного материала не гарантирует прочного клеевого соединения при данной температуре. Если подложка служит лишь вспомогательным средством при монтаже, утвержденное монтажное решение должно удерживать прокладку и панель во время эксплуатации.

Не следует реагировать на слабую фиксацию, нанося незавершенный слой клея или силикона вокруг панели. Жесткое или чрезмерно ограничивающее сцепление может помешать правильному монтажу. Любая дополнительная система склеивания должна быть согласована с конструкцией панели и прибора.

На чертеже отметьте углы, стыки и свободные участки.

Укажите начальную и конечную точки, а также способ обработки каждого угла. В местах соединения отдельных отрезков необходимо четко обозначить место соединения, а не оставлять монтажнику выбор между стыковым и нахлесточным соединением. Дополнительный слой изменяет локальную структуру и должен быть учтен при сборке.

Если на утвержденном чертеже прибора предусмотрено преднамеренное отверстие или воздушный канал, сохраните этот элемент. Не следует прокладывать ленту в указанную свободную зону только для того, чтобы прокладка выглядела цельной. На чертеже следует четко различать необходимое прерывание и непреднамеренный зазор.

Подготовьте инструкцию по первоначальной сборке, используя фотографии утвержденной детали. Покажите клеевую поверхность, схему прокладки ленты, стыки и расположение крепежных элементов. Включите способ обращения с панелью без повреждения ее кромок; скрытые повреждения кромок не устраняются путем их покрытия текстилем.

Превратите утвержденный образец в воспроизводимую спецификацию закупки.

Ниже представлен предлагаемый план контроля для запроса от производителя оборудования. Выберите проверки, относящиеся к данному устройству, и согласуйте их методы, прежде чем утверждать повторную поставку.

Сохраните утвержденную конструкцию вместе с документацией по закупкам. Повторное утверждение измененной структуры пряжи, отделки или клея более надежно, чем предположение, что другая черная полоса с теми же номинальными размерами является эквивалентной. Для упакованных сервисных деталей укажите привязку материала к соответствующей версии сборки, а не описывайте его как универсально совместимый.

Запрос на уплотнительную ленту для стеклянных панелей печей для OEM-производства.

На текущей странице продукции BSTFLEX указаны варианты ширины 12 мм и 20 мм при номинальной толщине 1 мм, а также возможность заказа панелей нестандартной ширины и длины. Это опубликованные артикулы, а не рекомендации для каждой печной панели. Уточните необходимые размеры и доступные варианты конструкции при получении коммерческого предложения.

Пришлите чертеж смотровой панели и секции крепления, схему прокладки ленты, необходимые размеры, условия нормальной и пиковой экспозиции, годовой спрос и объем заказа. Укажите, требуется ли PSA только для позиционирования сборки или необходимо обеспечить отдельно определенное заземление.

ОбзорСамоклеящаяся лента для стекла печи BSTFLEXсравнитеАссортимент промышленных высокотемпературных лент, илиПришлите свой сборочный чертеж для получения ценового предложения на уплотнительную ленту для стекла печи..
