Стеклоткань с вермикулитовым покрытием используется в тканевых компенсаторах, где гибкий текстильный слой должен выдерживать высокую температуру, поверхностный износ и многократные перемещения. В многослойном компенсаторе она может защищать термочувствительные слои, укреплять гибкий пояс и обеспечивать дополнительный тепловой барьер.
Однако ее не следует указывать так, будто один рулон ткани выполняет все функции компенсатора. Газонепроницаемость, химическая стойкость, изоляция, механическое армирование, защита от атмосферных воздействий и компенсация перемещений могут требовать применения различных материалов и отдельных слоев.
BSTFLEX поставляет Стеклоткань с вермикулитовым покрытием разной плотности и толщины для промышленного производства. BSTFLEX также изготавливает готовые Неметаллические тканевые компенсаторы в соответствии с размерами газохода, температурой, давлением, перемещением и технологическими условиями.
Этот материал обычно выбирают для тепловой защиты, армирования и долговечности, а не в качестве универсального газового или химического барьера.

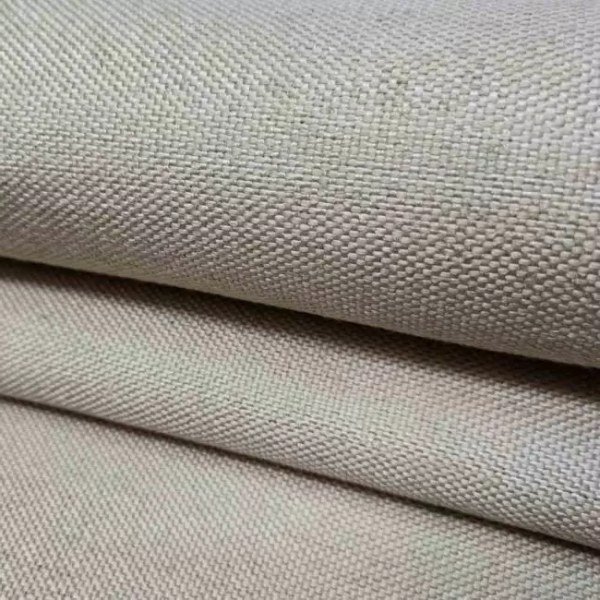

Тканая стекловолоконная основа обеспечивает гибкую текстильную структуру. Обработка вермикулитовым минералом помогает защитить поверхность стеклоткани от сильного нагрева, контакта с пламенем и истирания.
В зависимости от конструкции компенсатора стеклоткань с вермикулитовым покрытием может использоваться для того, чтобы:
Точную функцию необходимо определять по поперечному сечению компенсатора. Обозначение «ткань компенсатора» не объясняет, является ли она слоем с горячей стороны, удерживающей изоляцию тканью, армирующим слоем или другой частью узла.
Промышленные тканевые компенсаторы обычно изготавливаются из нескольких слоев, поскольку ни один текстильный материал сам по себе не обеспечивает одновременно оптимальную термостойкость, химическую стойкость, газонепроницаемость, гибкость и стойкость к атмосферным воздействиям.
| Возможный слой | Основная функция | Типичный критерий выбора |
|---|---|---|
| Ткань с горячей стороны или внутренняя гильза | Обращена к рабочей среде и защищает внутренние компоненты | Температура газа, истирание, запыленность и условия потока |
| Теплоизоляционный тканевый слой | Обеспечивает термостойкость и поддерживает систему изоляции | Температура на ткани, гибкость и остаточная прочность |
| Изоляционный слой | Снижает теплопередачу к внешним материалам пояса | Толщина, плотность, сжимаемость и максимальная рабочая температура |
| Газо- или паробарьер | Ограничивает проникновение технологического газа или влаги | Химический состав, конденсация и требования к герметичности |
| Армирующий слой | Повышает формоустойчивость и механическую прочность | Циклы перемещения, растягивающая нагрузка, давление и вибрация |
| Внешнее покрытие | Защищает узел от атмосферных воздействий и внешних повреждений | Устойчивость к ультрафиолету, воде, маслу, истиранию и воздействию окружающей среды |
Стеклоткань с вермикулитовым покрытием может выполнять более одной опорной функции, но ее нельзя автоматически считать газонепроницаемым, химически стойким или атмосферостойким слоем.
Тканый стеклопластик не является автоматически газонепроницаемым. Переплетение, покрытие, швы, стыки, отверстия под болты и зажатые края могут создавать пути утечки.
Если компенсатор должен контролировать утечку технологического газа, укажите:
Барьер для газов или паров может потребовать другого материала, выбранного с учетом конкретной химии процесса. Стеклоткань с вермикулитовым покрытием может служить в качестве термоизолирующего и армирующего слоя, помогающего защитить этот барьер от чрезмерной температуры.
Такое утверждение, как «вермикулитовая стеклоткань термостойкая», не подтверждает газонепроницаемость или химическую совместимость.
Один из важнейших вопросов при покупке — где измеряется температура.
В воздуховоде может транспортироваться газ с температурой 700°C, в то время как внешняя крышка компенсатора работает при гораздо более низкой температуре, поскольку изоляция и внутренние слои уменьшают теплопередачу. И наоборот, ткань, расположенная близко к потоку газа, может испытывать температуру, приближающуюся к температуре технологического процесса.
Поэтому в запросе коммерческого предложения (RFQ) следует различать:

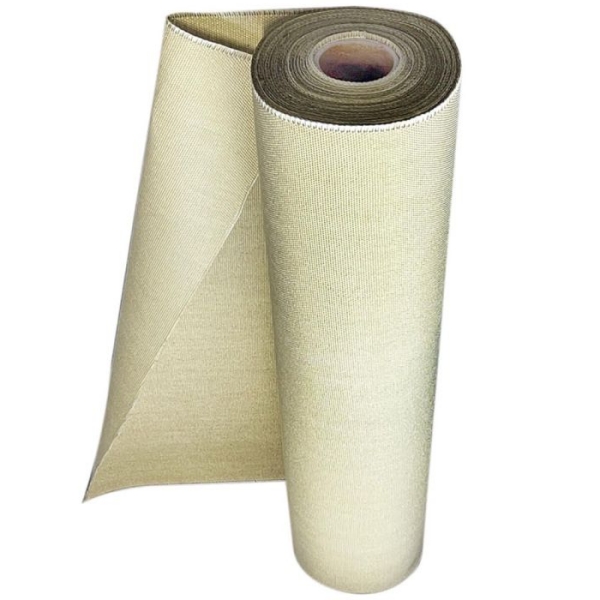

Стеклоткань с вермикулитовым покрытием BSTFLEX [[S0]] предназначена для высокотемпературных применений с температурой примерно до 815°C / 1500°F в зависимости от времени воздействия и условий эксплуатации. Это значение должно применяться к выбранному слою ткани, а не автоматически ко всему компенсатору.
Постоянная рабочая температура описывает длительную работу в условиях, назначенных для выбранного класса ткани. Пиковая или прерывистая температура описывает более высокое временное воздействие.
Когда в воздуховоде происходят температурные колебания, укажите:
Ткань, которая физически сохраняется после кратковременного теплового воздействия, все равно может потерять гибкость, целостность покрытия или остаточную прочность. «Отсутствие видимого отверстия» не является полным критерием приемки для многократно движущегося компенсатора.
Высокотемпературная способность не гарантирует устойчивость к любому технологическому газу.
Укажите состав газа, уровень влажности, запыленность и любое ожидаемое образование конденсата. Укажите соединения серы, кислоты, щелочи, растворители, масляный туман или другие технологические загрязнения, где это применимо.
Конденсация может быть особенно важна, поскольку газ, который кажется управляемым при рабочей температуре, может образовывать более агрессивную жидкость при охлаждении системы во время остановки.
Там, где требуется химическая стойкость или удержание паров, может потребоваться дополнительный барьерный слой. Стеклоткань с вермикулитовым покрытием защищает и армирует конструкцию, но ей не следует приписывать свойства химического барьера без соответствующих доказательств.

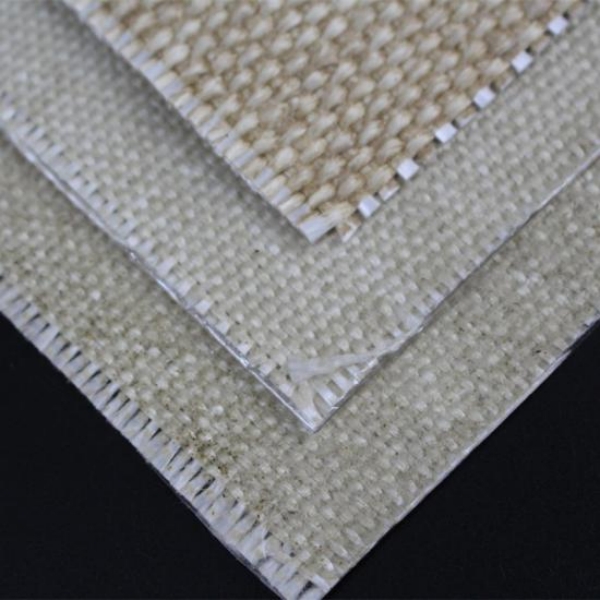

BSTFLEX поставляет стандартные изделия из стеклоткани с вермикулитовым покрытием толщиной примерно от 0,8 мм до 3,0 мм и стандартной поверхностной плотностью примерно от 615 г/м² до 1900 г/м².
Более тяжелая ткань может обеспечить большую толщину, тепловую массу и механическую прочность, но она автоматически не гарантирует:
Большая толщина также может влиять на поведение при изгибе и объем швов. Очень тяжелая ткань может подойти для слоя теплоизоляции, но оказаться менее пригодной там, где лента должна многократно складываться с небольшим радиусом перемещения.
Выбранная спецификация должна обеспечивать баланс между тепловой защитой, гибкостью, механической прочностью и технологическими требованиями.
| Артикул | Номинальный вес | Номинальная толщина | Стандартная ширина |
|---|---|---|---|
| FGF-VC-0.8 | 615 г/м² | 0,8 мм | 100 см |
| FGF-VC-1 | 816 г/м² | 1,0 мм | 100 см |
| FGF-VC-1.5 | 1020 г/м² | 1,5 мм | 100 см |
| FGF-VC-2 | 1380 г/м² | 2,0 мм | 100 см |
| FGF-VC-2.5 | 1680 г/м² | 2,5 мм | 100 см |
| FGF-VC-3 | 1900 г/м² | 3,0 мм | 100 см |
Это стандартные варианты рулонных материалов. Подходящая конструкция компенсатора все равно должна определяться исходя из условий применения. Специальная ширина, длина рулона, раскроенные панели и готовые изделия могут быть оценены в соответствии с требованиями проекта.
Компенсатор должен обеспечивать заданное перемещение между соединенными секциями воздуховодов или оборудованием. Ткань является лишь одним из компонентов гибкого элемента.
Укажите требования к перемещениям отдельно:
Не следует предполагать, что указанные отдельно максимальные осевые и максимальные боковые перемещения могут происходить одновременно. Комбинированное перемещение может создавать другую нагрузку на полотно.
Способность к перемещению также зависит от:
Более тяжелая вермикулитовая ткань может улучшить теплозащиту, но также может изменить поведение готового полотна при изгибе и складывании.
Сама по себе толщина ткани не определяет номинальное давление компенсатора.
В запросе коммерческого предложения (RFQ) должно быть указано:
Используйте понятные единицы измерения давления и укажите, являются ли значения избыточными или абсолютными.
Отрицательное давление может втянуть гибкое полотно внутрь по направлению к защитному экрану или кромке воздуховода. Положительное давление может создавать нагрузку на полотно, швы и зажимы. Эти условия требуют проверки всей конструкции компенсатора, а не только прочности вермикулитового стекловолоконного слоя.
Высокая скорость газа, абразивная пыль и турбулентность могут повредить гибкие текстильные слои, даже если их температурные характеристики достаточны.
Металлический защитный экран (флоу-лайнер) может использоваться для защиты гибкого элемента от прямого потока и абразивного износа частицами. Геометрия экрана должна обеспечивать заданное перемещение компенсатора без соприкосновения с тканевым полотном или его пореза.
Теплоизоляционный мат может использоваться для снижения температуры, достигающей внешних слоев. Конструкция мата может включать высокотемпературные текстильные чехлы, изоляционные материалы и опорную сетку.
Когда стекловолокно с вермикулитовым покрытием используется вокруг теплоизоляционного мата, укажите, действует ли оно как:
Роль ткани должна быть четко показана на чертеже.
Плоская ткань может соответствовать своим требованиям к материалу, в то время как изготовленное соединение выходит из строя по шву, месту стыка или зажатому краю.
Укажите:
Нить должна быть выбрана с учетом температуры и механической нагрузки на шов. Высокотемпературная ткань не защищает автоматически швейную нить с более низким номиналом.
Швы также следует по возможности располагать вдали от мест сильного сгибания или высоких нагрузок.
Прямоугольные компенсаторы концентрируют напряжение вокруг углов. Угловая геометрия, положение шва и раскрой ленты требуют тщательного рассмотрения.
Заказывать плоскую тканевую полосу только по ширине и высоте воздуховода нельзя. Поставщику также требуются данные об установленном зазоре, конструкции фланцев, исполнении углов и требуемом перемещении.
Круглые компенсаторы могут поставляться в виде замкнутых лент или лент с открытыми концами для монтажного соединения. В запросе коммерческого предложения необходимо указать диаметр, монтажную длину (расстояние между торцами), способ крепления и необходимость стыковки на объекте.
Для обеих форм следует различать размеры воздуховода и размеры раскроя ткани. Они не обязательно совпадают.
Прежде чем сравнивать коммерческие предложения, определите, что именно должен предоставить поставщик.
Покупатель получает стеклоткань с вермикулитовым покрытием для самостоятельной резки и изготовления. В заказе должны быть указаны марка, масса, толщина, ширина, длина рулона и требования к контролю качества.
Поставщик изготавливает панели, чехлы для теплоизоляционных матов или другие текстильные изделия по чертежу. Необходимо указать требования к швам, нитям и размерам.
Поставщик предоставляет многослойную ленту или гибкий элемент, но не обязательно металлические рамы, защитный кожух или крепеж.
Коммерческое предложение может включать гибкую ленту, рамы, прижимные полосы, внутренний экран, изоляционные элементы и крепеж.
Цену рулонного материала нельзя напрямую сравнивать с ценой коммерческого предложения на комплектный спроектированный компенсатор.
Перед заменой ленты компенсатора зафиксируйте характер повреждений и историю эксплуатации.
Проверьте на наличие:
Разрыв рядом с металлической кромкой может указывать на контакт или недостаточный зазор. Повреждение возле хомута может указывать на проблему с креплением. Общее тепловое повреждение может указывать на недостаточную изоляцию или более высокую, чем ожидалось, температуру слоя.
Переход на более толстую ткань без выявления причины выхода из строя может лишь отсрочить ту же проблему.
| Позиция RFQ | Требуемая информация |
|---|---|
| Объем поставки | Рулонная ткань, раскроенная панель, сшитый компонент, сменная лента или полный компенсатор |
| Геометрия воздуховода | Круглые или прямоугольные размеры, расположение фланцеви установленный зазор |
| Температура | Нормальная температура газа, расчетная температура, отклонения и ожидаемая температура слоя ткани |
| Рабочая среда | Состав газа, влажность, пыль, химикаты и возможная конденсация |
| Давление | Нормальные, расчетные, вакуумные условия и условия переменного давления |
| Перемещение | Осевое, поперечное, угловое и комбинированное перемещение с частотой циклов |
| Требования к ткани | Базовая конструкция, толщина, вес, ширина и применимые допуски |
| Назначение слоя | Ткань горячей стороны, изоляционное покрытие, армирующий слой или другое указанное положение |
| Изготовление | Нить, швы, стыки, манжеты, отверстия и усиление кромок |
| Документация | Требуемые технические данные, записи о проверках и спецификации заказчика |
| Количество | Прототип, замена для техобслуживания или производственная потребность |
Она может составлять часть ленты компенсатора, но вся конструкция зависит от температуры, давления, состава газа, перемещения и требований к герметичности. Сама по себе высокотемпературная ткань может не обеспечить требуемый газовый барьер, защиту от атмосферных воздействий или полные структурные характеристики.
Его нельзя автоматически указывать как газонепроницаемое. Тканая материя, швы, обрезанные края и крепежные отверстия могут допускать утечку. Если требуется удержание газов, укажите барьерный слой и испытание на герметичность готового соединения.
Текущая марка BSTFLEX публикуется для высокотемпературных применений при температуре примерно до 815°C / 1500°F в зависимости от времени воздействия и условий эксплуатации. Релевантным значением является температура на слое ткани, а не только температура технологического газа.
Универсальной толщины не существует. Правильная конструкция зависит от функции слоя, температуры, перемещений, механической нагрузки и геометрии изготовления. Стандартные варианты BSTFLEX варьируются примерно от 0,8 мм до 3,0 мм.
Не автоматически. Пропускная способность по давлению зависит от узла в сборе, включая все слои, швы, хомуты, геометрию и опорные компоненты. Только толщина ткани не может определять номинальное давление в сборе.
Не в качестве прямой замены без предварительного рассмотрения. Вермикулитовая ткань обычно выбирается для обеспечения более высокой термозащиты, в то время как стеклоткань с силиконовым покрытием может выбираться ради гибкости, влагостойкости и защиты внешней поверхности. Они могут выполнять разные функции в одном изделии.
Да. BSTFLEX может поставлять стандартные рулоны, нарезанные полотна и готовые текстильные компоненты в соответствии с чертежами, размерами и требованиями к эксплуатации.
Для рулонного материала отправьте в BSTFLEX требуемую толщину, вес, ширину, длину рулона, количество и предполагаемое положение слоя. Ознакомьтесь со спецификациями Vermiculite Coated Fiberglass Fabric в качестве отправной точки.
Для сменного гибкого элемента или узла в сборе укажите размеры воздуховода/газохода, детали крепления, температуру, давление, состав газа, перемещения и фотографии существующей установки. BSTFLEX может оценить требования в рамках линейки Non-Metallic Fabric Expansion Joint.
Дополнительные варианты стекловолокна, кремнезема, керамического и текстильного волокна с покрытием доступны в категории High Temperature Fabric.
Свяжитесь с BSTFLEX для подбора материалов, получения образцов и сметы проекта. Четко укажите, касается ли запрос рулонной ткани, готового текстильного изделия, сменного гибкого элемента или комплектного компенсатора.
