Измерение выхлопной трубы для вязаного базальтового изоляционного рукава

Видимый прямой участок трубы обычно измерить проще всего. Рукав, возможно, должен будет пройти через отбортовку под хомут, фланец, бобышку датчика или сварной шов, прежде чем достигнет этого прямого участка. Если выхлопная система уже собрана, доступное направление установки может иметь большее значение, чем номинальный размер трубы. Зафиксируйте как размеры трубы, так и траекторию, по которой будет проходить рукав.

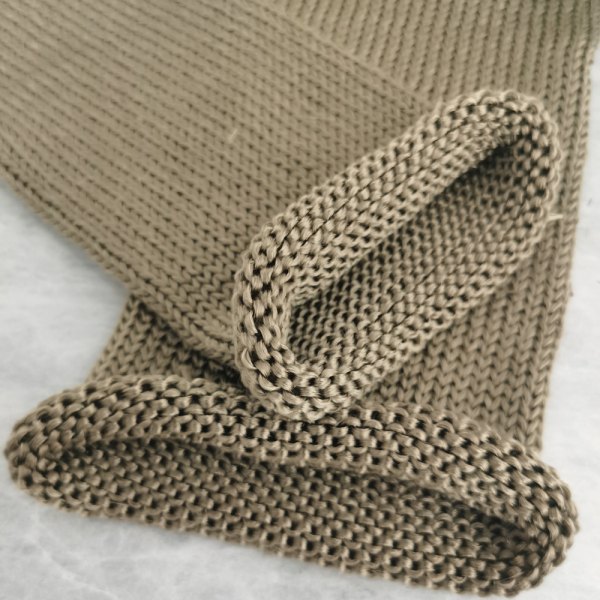

BSTFLEX поставляет вязаный базальтовый термоизоляционный рукав для выхлопной системы для выхлопных трубопроводов двигателей и генераторов. В опубликованной таблице размеров указаны номинальные внутренние диаметры 25, 38, 50, 63, 76, 90, 102 и 127 мм, другие размеры поставляются по запросу. Это начальные размеры для примерки, а не гарантия того, что конкретный рукав пройдет через любой фитинг на трубе такого диаметра.

Разметьте участок, требующий изоляции

Начните с фотографии или чертежа всей трассы выхлопной системы. Разметьте горячий участок для изоляции, его начальную и конечную точки, а также ближайший датчик, кронштейн, подвес, хомут и сервисное соединение. Зафиксируйте любой участок, который должен оставаться доступным для осмотра или технического обслуживания. Рукав, перекрывающий подключение датчика на чертеже, может создать проблемы при обслуживании, даже если его диаметр подобран правильно.

Измеряйте вдоль осевой линии трубы, включая изгибы, а не по прямой линии между концами рукава. Если рукав необходимо обрезать перед установкой, запишите желаемую длину покрытия на установленной детали и запросите припуск на обрезку, согласуемый после контрольной примерки. Изгибы и изменения диаметра могут изменить посадку текстильного рукава на трубе; длину реза на плоском верстаке следует проверять на реальной сборке.

Зафиксируйте наружный диаметр трубы более чем в одной точке

Измерьте наружный диаметр трубы в месте, где будет находиться рукав, включая краску, покрытие или другой постоянный слой, если он имеется. Снимите показания у обоих концов и на самом горячем участке. На сварной трубе отметьте овальность, сварные швы и ступенчатые переходы, которые могут зацепить рукав при монтаже. Укажите, является ли предоставленное значение измеренным размером образца или максимальным производственным допуском на чертеже OEM.

Записывайте размеры в простой последовательности, например: наружный диаметр прямого участка трубы; наружный диаметр расширенного участка; максимальный габарит фитинга; длина покрытия по осевой линии. Обозначьте каждую позицию на фото. Это позволяет отличить рукав, который должен плотно прилегать к трубе, от зазора, необходимого только для установки.

Найдите самое большое препятствие на пути установки

Определите, будет ли рукав устанавливаться до или после сварки и сборки выхлопной системы. Для надвижного рукава, устанавливаемого после сборки, измерьте самый крупный элемент, через который он должен пройти от открытого конца до конечного положения. В зависимости от компоновки это может быть раструб, фланец, муфта, сварной воротник, отбортовка под хомут или бобышка датчика. Нестандартный фитинг также требует физической примерки: одно измерение штангенциркулем не может показать, как он зацепляет вязаную структуру при протягивании через изгиб.

Не предполагайте, что опубликованный номинальный внутренний диаметр является максимальным проходным отверстием рукава при установке. Степень расширения и итоговая посадка зависят от конкретной конструкции и размера. Запросите образец или утвержденный диапазон расширения для предлагаемого рукава, затем проверьте, сможет ли он пройти через препятствие без повреждений и при этом закрыть трубу должным образом.

Обратите внимание на изгибы, концы и близлежащие компоненты

Для каждого изгиба укажите наружный диаметр трубы, радиус изгиба (если известен), а также угол или четкое фото. Отметьте любые малые зазоры до элементов рамы или кожуха, которые могут помешать протянуть рукав на место. Если оба конца трубы заблокированы более крупными компонентами, укажите этап сборки, на котором можно установить трубчатый рукав.

Укажите, где будет заканчиваться рукав относительно фланца, хомута или подвески. Готовые концы должны быть расположены так, чтобы можно было собрать и осмотреть выхлопное соединение. Если требуется фиксация концов, укажите предполагаемый метод и подтвердите, что выбранный крепеж соответствует местной температуре и зазорам. Не устанавливайте хомут или стяжку там, где они преграждают доступ к датчику или сервисному соединению.

Укажите условия эксплуатации вместе с чертежом

Только размер трубы не позволяет определить термостойкость. Укажите измеренную или ожидаемую температуру поверхности трубы, продолжительность нормальной работы, пиковые нагрузки и условия окружающей среды. На странице продукта KBS указаны рабочие и пиковые показатели в характеристиках, а также имеется техническая таблица; запросите актуальную спецификацию и данные испытаний для конкретной предлагаемой конструкции. Температура выхлопных газов и температура поверхности трубы — это разные измерения, и ни одно из них само по себе не отражает температуру внешней поверхности установленного рукава.

Если причиной добавления изоляции являются расположенные поблизости провода, шланги или днище автомобиля, укажите их расположение и допустимые температуры. Испытайте предлагаемый узел в репрессивных условиях эксплуатации, если критически важна целевая температура поверхности или зазор. Фактический результат зависит от трубы, потока, условий окружающей среды и монтажа.

Что отправлять вместе с запросом коммерческого предложения (RFQ)

• Применение и чертеж или фотографии, показывающие весь маршрут выхлопной системы.
• Внешний диаметр трубы на закрываемом участке и допуск на его изготовление.
• Диаметр и форма каждого фланца, кольца или фитинга, через который должен проходить рукав.
• Длина покрытия, измеренная вдоль трубы, с указанием расположения изгибов и конечных точек.
• Этап и направление монтажа, включая любые заглушенные концы труб.
• Нормальная и пиковая температура поверхности трубы, время воздействия и требования к испытаниям.
• Количество, требуемая длина штучного изделия или длина рулона, а также метод утверждения образца.

Отправьте эти измерения через страницу продукта KBS knitted basalt sleeve. Запросите предлагаемый внутренний диаметр, допуск по размеру, подтверждение конструкции и образец для фактического маршрута установки. Этот образец — самый быстрый способ разрешить два вопроса, на которые чертеж не может дать ответ: как рукав проходит через самое крупное препятствие и как он располагается на готовой трубе.
