Огнезащитный рукав для защиты промышленных кабелей и кабелепроводов: посадка, прокладка и тепловое воздействие

Кабель, проходящий рядом с горячим оборудованием, нуждается в чем-то бóльшем, чем просто защитная оболочка с высоким температурным индексом. Покрытие должно соответствовать трассе, обеспечивать доступность соединений для обслуживания и не превышать собственные температурные пределы кабеля. Оболочка, выдерживающая окружающие условия, не гарантирует безопасную работу находящихся под ней проводников.

Огнестойкий защитный чехол для кабелей и электрических каналов представляет собой внешнее термопокрытие. Конструкции из стекловолокна с силиконовым покрытием могут оцениваться на предмет воздействия близлежащего горячего оборудования, искр или определенного расплавленного брызгового материала. Они не заменяют изоляцию кабеля, систему кабелепроводов или утвержденную огнестойкую установку.

Для производителей оборудования и групп технического обслуживания начните с разметки открытого участка на чертеже кабельной трассы. Серия BSTFLEX fire sleeve range предлагает трубчатые и открывающиеся форматы для осмотра этого участка, не рассматривая каждый кабель на машине как однотипное применение.

Определите, что именно будет находиться внутри защитной оболочки

Кабель в оболочке, готовый жгут проводов и кабелепровод, содержащий несколько цепей, требуют разной информации. Укажите конкретную сборку, а не заказывайте защитную трубку исключительно на основе размера проводника.

Номинальный размер кабелепровода по стандарту не является надежной заменой его измеренному наружному диаметру. Аналогично, диаметр одного кабеля не описывает готовый пучок. Учитывайте самый крупный фитинг на пути прокладки, но не делайте этот фитинг единственным основанием для финальной подгонки оболочки.

Проанализируйте тепло, поступающее в кабель, и тепло, генерируемое внутри него

Внешней проблемой может быть лучистое тепло от стенки печи, горячей технологической трубы или близлежащего выхлопа. Сначала оцените, может ли изменение маршрута, разделение или физический барьер снизить это воздействие. Затем определите роль термозащитного чехла кабеля там, где воздействие сохраняется.

Нагруженный электрический проводник также выделяет тепло. Его допустимый ток зависит от конструкции кабеля и условий монтажа, включая температуру окружающей среды и расположение других нагруженных проводников. Добавленное покрытие меняет путь, по которому тепло покидает сборку.

Попросите электропроектировщика оценить допустимый ток для изолированной установки. Не переносите номинальный ток для свободного воздуха в вновь изолированную конструкцию без проверки допущений. В зависимости от относительной внешней и внутренней тепловой нагрузки, оболочка может помочь защитить от внешнего источника, но при этом ограничить отвод тепла, выделяемого изнутри.

Укажите рабочую нагрузку, продолжительность воздействия, температуру окружающей среды и закрываемую длину. Оцените сборку в условиях соответствующего рабочего цикла, а не только во время кратковременной проверки без нагрузки.

Различайте три величины: заявленный предел обслуживания оболочки, допустимую рабочую температуру кабеля и температуру, фактически достигаемую при монтаже. Не существует универсального снижения температуры, которое можно было бы вывести исключительно на основе толщины оболочки или названия материала.

Проследите маршрут от зоны нагрева до соединения

У источника тепла

Отметьте, где начинается и заканчивается воздействие. Отделите постоянное лучистое тепло от периодических искр или капель расплава. Для воздействия брызг укажите технологический материал, предполагаемое направление и ожидаемую продолжительность, чтобы предлагаемую оболочку можно было оценить на соответствие реальной опасности.

Для открывающейся крышки укажите положение шва и перекрытие на монтажной детали. Убедитесь, что готовая конструкция сохраняет покрытие на изгибах и опорах. Не используйте оболочку для обоснования контакта между кабелем и горячей поверхностью.

На движущемся участке

Кабель машины может перемещаться через сервистную петлю, кабелеукладчик или шарнирный рычаг. Проверьте маршрут с учетом добавленной толщины стенки и крепежных элементов. Убедитесь, что покрытие не стесняет кабелеукладчик, не цепляется за край и не передает дополнительное тяговое усилие на разъем.

Гибкость при примерке вручную не является доказательством заданного ресурса на изгиб. Соблюдайте требования производителей кабелей и кабелепроводов к изгибу и оценивайте предполагаемое движение с помощью утвержденной процедуры для машины. Не заменяйте оболочку обязательным компонентом поддержки кабеля или снятия натяжения.

В месте ввода кабеля через сальник, муфту или в шкаф управления

Определите конечную точку оболочки перед заказом готовой длины. Обеспечьте доступ к стопорным кольцам, проверке соединений, этикеткам и точкам осмотра. Аккуратно выглядящий чехол, мешающий техников добраться до разъема, не является полноценным монтажным решением.

Не заводите внешний теплозащитный чехол через сальник, если такое расположение не одобрено для сальника и кабельной системы. В противном случае сальник может больше не воздействовать на поверхность и размеры, для которых он был выбран. Сохраняйте указанные уплотнения, разгрузку от натяжения и узлы заземления, а не рассчитывайте на то, что оболочка обеспечит их.

Соотнесите конструкцию изделия с маршрутом

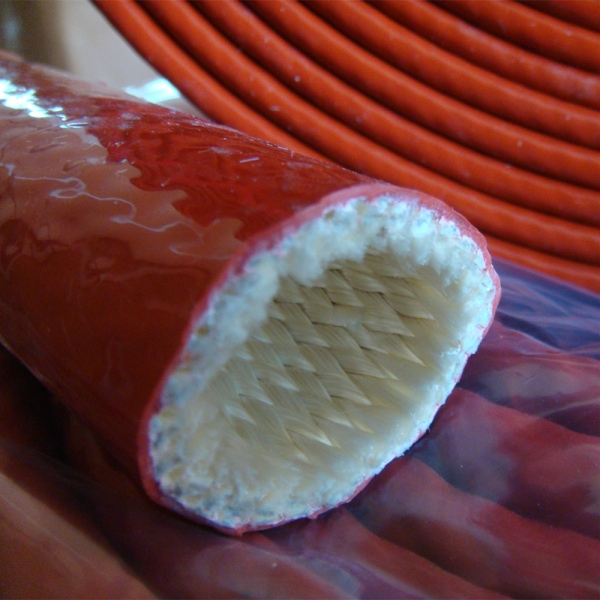

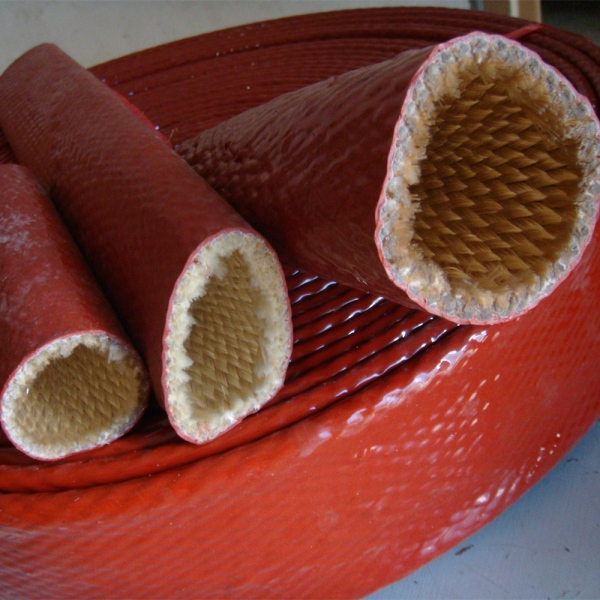

Для трубчатого монтажа Термообработанный огнестойкий рукав BSTFLEX для шлангов и кабелей использует термообработанную оплетку из стекловолокна под покрытием из силиконового каучука. Включите эту конструкцию в экспертизу образца, если в проекте указана термообработанная текстильная основа.

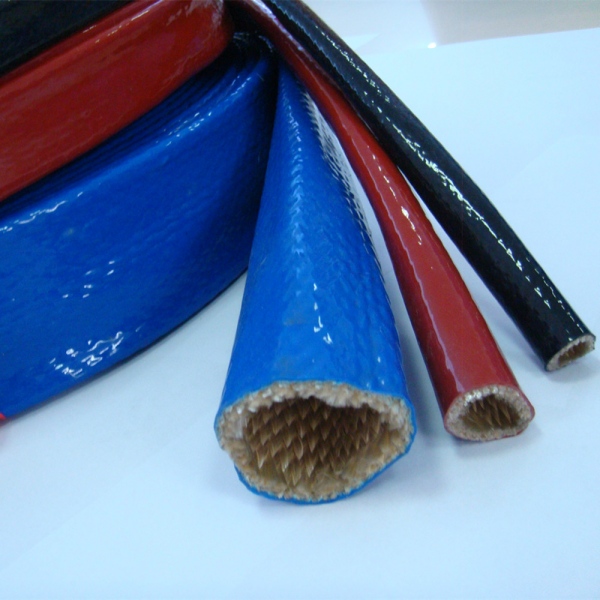

Плетеный силиконовый стекловолоконный огнестойкий рукав EFRS представляет собой еще один вариант трубчатого исполнения. Сравните предполагаемый размер, конструкцию стенки и путь монтажа, вместо того чтобы предполагать взаимозаменяемость двух каталожных артикулов просто потому, что оба имеют силиконовую внешнюю оболочку.

Там, где разъемы препятствуют надеванию с торца, рассмотрите огнестойкий рукав с застежкой-липучкой для существующих кабелей. Конструкция BSTFLEX VFRS использует оплетку из стекловолокна с силиконовым покрытием и внутренним прошитым огнестойким швом на липучке. Проверьте застежку, строчку и нахлест как часть защитного чехла в сборе, а не только тело рукава.

Запросите применимые эксплуатационные ограничения для выбранной конфигурации. Разъемный формат обеспечивает доступ для монтажа и осмотра; сам по себе он не гарантирует более высокий температурный класс или электрическую квалификацию.

Пример: два кабельных маршрута рядом с одной и той же машиной

Рассмотрим гипотетическую установку, где кабель датчика и силовой кабель двигателя проходят рядом с одним и тем же нагретым корпусом. Оба требуют проверки на воздействие внешних факторов, но успешное испытание рукава на одном из них не означает одобрение для другого.

Для кабеля датчика проверьте температурные пределы всего вывода, разъема и стороны датчика вместе с фактической электрической нагрузкой и требуемыми характеристиками сигнала. Для кабеля двигателя включите в тепловой расчет его рабочий ток, рабочий цикл и схему прокладки.

Если кабель двигателя проложен внутри гибкого кабелепровода, оцените весь защищенный участок кабелепровода. Не используйте внешнюю температуру нового рукава в качестве прямого измерения температуры проводника. Метод измерения и пределы допуска должны быть выбраны ответственным инженером-электриком.

Утверждайте оба маршрута в соответствии с их собственными требованиями, даже если один и тот же материал рукава подходит для обоих.

Отделяйте теплоизоляционные рукава от других требований защиты

Электрическая изоляция и электромагнитное экранирование

Силиконовый стекловолоконный огнестойкий рукав не следует рассматривать как замену основной электрической изоляции или использовать для ремонта поврежденной кабельной оболочки без утвержденной спецификации ремонта. Тепловой класс — это не класс напряжения. Не заявляйте об эффективности электромагнитного экранирования или заземления обычного терморукава без отдельной квалификации.

Огнестойкие цепи

Поддержание работоспособности цепи при определенном воздействии огня требует подтверждения для соответствующего кабеля или полной защитной системы и ее монтажа. Добавление огнестойкого рукава не приводит автоматически к созданию огнестойкой кабельной сборки или установлению времени работы в условиях пожара.

Если спецификация требует такого уровня характеристик, запросите применимые подтверждения для системы. Кратковременное испытание пламенем материала рукава не дает взаимозаменяемого результата.

Проходки через стены и перекрытия

Защита промышленных кабелей от нагрева отличается от огнезащиты проходок через стены или перекрытия с огнестойкостью. Продукция, описываемая на этом рынке как огнестойкие кабельные рукава, может быть вспучивающейся или являться частью специальной системы проходок.

Не заменяйте силиконовую стекловолоконную оплетку указанной огнезащитной проходкой. Если защищенный кабельный маршрут проходит через нормированную преграду, проверьте деталь проходки для конкретного кабеля, кабелепровода и дополнительного покрытия.

Утверждайте монтаж, а не только образец материала

Начинайте испытания с идентифицированной кабельной сборкой или кабелепроводом в исправном состоянии. Перед установкой внешней оболочки проверьте наличие тепловых повреждений, ослабленных соединений или аномальных температур. Новый рукав не должен скрывать не устраненный электрический дефект.

Спланируйте установку и демонтаж в соответствии с процедурой безопасного проведения электротехнических работ на объекте. Квалифицированный персонал должен изолировать соответствующие источники питания, заблокировать остаточную энергию и убедиться в отсутствии напряжения перед началом ручных работ. Возможность обернуть рукав вокруг подключенных кабелей не делает монтаж под напряжением приемлемым.

Зафиксируйте утвержденное изделие, конечные точки покрытия, расположение шва (где применимо) и крепежные детали. Проверьте посадку в требуемых положениях на машине, доступ к подключениям и маркировку. Организуйте любые функциональные или термические испытания под напряжением в рамках уполномоченной процедуры, обеспечив защиту персонала от опасностей поражения электрическим током и движущихся частей оборудования.

Используйте репрезентативный рабочий цикл и согласованные пределы допусков. Укажите, относится ли измерение температуры к поверхности рукава, кабельной оболочке или другому месту; не представляйте эти показания как эквивалентные.

Для повторного технического обслуживания сохраните монтажный чертеж и согласованные критерии осмотра. Укажите необходимость замены или повторной оценки после повреждения, значительного теплового воздействия или изменения кабельной нагрузки, маршрута либо режима работы оборудования.

Подготовьте запрос на огнестойкий рукав для кабеля или кабелепровода

Сборка: Укажите артикул кабеля или кабелепровода, фактические внешние размеры, чертежи разъемов, расположение ответвлений и защищаемую длину. Укажите, устанавливается ли рукав до оконцевания или поверх существующей собранной линии.

Условия эксплуатации: Укажите источник тепла, продолжительность воздействия, рабочий режим, подвижность и ожидаемые жидкости или загрязнения. Включите температурные пределы кабеля и любые требования к электротехнической конструкции, которые должно сохранять внешнее покрытие.

Приемка и поставка: Определите оценку образца, применимую документацию на изделие, количество, готовую длину и маркировку. Рассматривайте требования к маркировке, упаковке и контролю как детали заказа, а не выводите их из фотографии в каталоге.

BSTFLEX поставляет силиконовые стекловолоконные огнестойкие рукава для внешней защиты кабелей, шлангов и линий. Запросите данные о продукции, образцы или коммерческое предложение на огнестойкий рукав для промышленных кабелей вместе с чертежом маршрута и данными о воздействии. Предлагаемый защитный чехол можно будет оценить в сочетании с конструкцией кабеля и кабелепровода, а не в качестве его замены.
