Уплотнение «головастик» с двойным хвостом

У двуххвостой прокладки-головастика имеется один сжимаемый уплотнительный валик, расположенный между двумя плоскими крепежными хвостами. Валик обеспечивает уплотняющий контакт, в то время как хвосты выступают с обеих сторон валика и служат для механической фиксации в двух зонах.

Этот профиль отличается от прокладки с двумя валиками. Конструкция с двумя хвостами имеет один уплотнительный валик и два монтажных фланца. Конструкция с двумя валиками состоит из двух сжимаемых валиков, соединенных текстильной вставкой.

Двуххвостая схема может быть полезна, когда проектировщик оборудования хочет расположить валик по центру между двумя удерживающими поверхностями, требует крепления с обеих сторон линии уплотнения или должен распределить монтажную нагрузку на большую площадь.

Компания BSTFLEX производит нестандартные прокладки-головастики и высокотемпературные уплотнения-головастики из различных покровных тканей, с использованием различных внутренних сердечников, размеров валиков и конфигураций монтажных хвостов для промышленных печей, обжиговых печей, смотровых люков и теплового оборудования OEM.

Что такое двуххвостая прокладка-головастик?

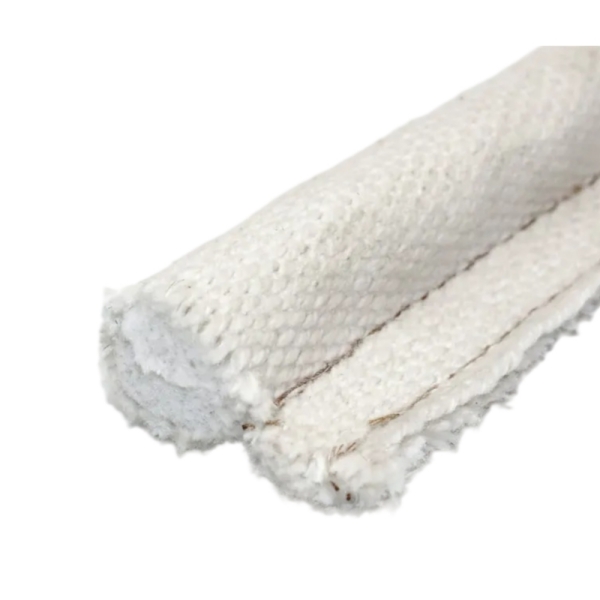

Стандартная однохвостая прокладка-головастик обычно имеет один валик и один плоский хвост, выступающий с одной стороны профиля.

Двуххвостый профиль располагает валик между двумя крепежными элементами:

Сечение профиля	Основная функция
Центральный валик	Сжимается при контакте с сопрягаемой поверхностью и образует основную зону уплотнения.
Первый хвост	Обеспечивает зону крепления с одной стороны валика.
Второй хвост	Обеспечивает дополнительную зону крепления на противоположной стороне.
Внешняя оболочка	Окружает сердцевину и образует открытую текстильную поверхность.
Внутренняя сердцевина	Регулирует поддержку выступа, сжатие и восстановление.

Два хвостика могут быть одинаковой ширины или изготавливаться с разными размерами, если схема крепления асимметрична.

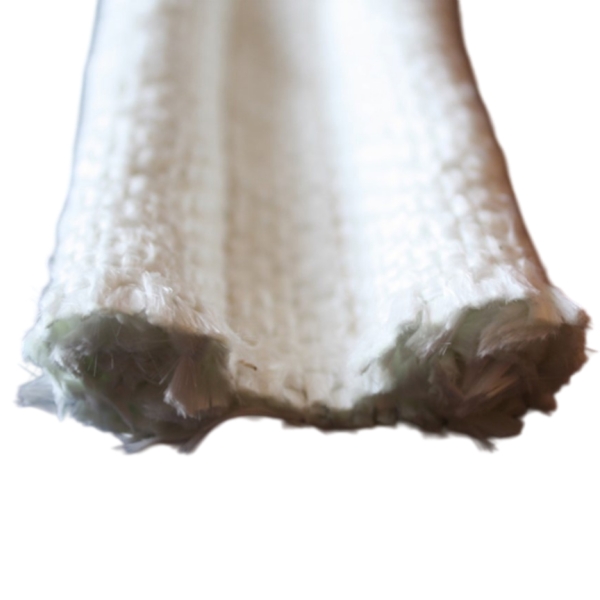

Двойной хвостик не равен двойному выступу

Характеристика	Уплотнение «головастик» с двойным хвостиком	Двойное Уплотнение «головастик» с выступом
Количество уплотнительных выступов	Один	Два
Количество крепежных хвостиков	Два	Зависит от конструкции
Основное назначение	Обеспечивает монтажные поверхности с обеих сторон одного выступа	Обеспечивает две отдельные точки контакта для уплотнения
Критический размер	Ширина левого хвоста, ширина правого хвоста и расположение утолщения	Шаг утолщений и два установленных уплотнительных зазора
Типичный вопрос по чертежу	Как удерживаются оба хвоста?	Где оба утолщения контактируют с оборудованием?

Для выбора профиля с двумя утолщениями ознакомьтесь с руководством Double Bulb Tadpole Gasket Tape Design Guide.

Зачем использовать два монтажных хвоста?

Второй хвост должен служить определенной монтажной или конструктивной цели. Его не следует добавлять только для того, чтобы прокладка казалась шире или массивнее.

Конструкция с двумя хвостами может рассматриваться в следующих случаях:

Утолщение должно оставаться по центру между двумя удерживающими пластинами
На оборудовании используются крепежные детали с обеих сторон линии уплотнения
Монтажную нагрузку необходимо распределить по обеим сторонам
Конструкция требует симметричного профиля прокладки
Одного хвоста недостаточно для обеспечения достаточной монтажной площади
Прокладка устанавливается между двумя конструктивными поверхностями
Профиль должен сопротивляться скручиванию или боковому смещению
Чертеж OEM-производителя уже определяет два монтажных фланца

Два хвоста не обязательно обеспечивают лучшую герметичность. Основное уплотнение по-прежнему происходит в утолщении. Хвосты позиционируют и удерживают прокладку, но не должны мешать правильному сжатию утолщения.

Типичные схемы монтажа с двумя хвостиками

Двусторонние прижимные пластины

Каждый хвостик может быть расположен под отдельной прижимной пластиной. Такая схема помогает удерживать уплотнение по центру и уменьшать боковое смещение.

На чертеже должны быть указаны:

Ширина прижимной пластины
Расстояние между прижимными пластинами
Шаг крепежных элементов
Глубина захода хвостика под каждую пластину
Зазор между пластинами и уплотнением
Обработка кромок пластины

Кромки пластины не должны врезаться в чехол или ограничивать нормальное движение уплотнения.

Единая широкая прижимная пластина

Одна пластина иногда может охватывать оба хвостика, оставляя уплотнение открытым через центральное отверстие или специальный вырез.

Эта конфигурация требует тщательного контроля размеров. Прижимная пластина должна фиксировать хвостики, не оказывая прямого давления на уплотнение, если оборудование специально не предназначено для такого контакта.

Болты, винты или заклепки через оба хвостика

Оба хвостика могут крепиться непосредственно к опорной конструкции.

Если требуются отверстия, укажите:

Диаметр отверстия
Шаг отверстий
Расстояние от уплотнения
Расстояние от края хвоста
Выполняются ли отверстия компанией BSTFLEX или во время монтажа
Требуются ли люверсы или другое армирование

Крепежные элементы, расположенные слишком близко к уплотняющему элементу, могут мешать сжатию или повредить сердцевину.

Монтаж в желоб или паз

Один или оба хвостовика могут вставляться в сформированный желоб или паз.

Для монтажа в желоб укажите:

Ширина желоба
Глубина желоба
Зазор для ввода
Толщина хвостовика
Требуемая длина вставки
Метод, используемый для предотвращения смещения уплотнения из желоба

Указывайте ширину обоих хвостовиков раздельно

Двуххвостовое уплотнение не должно задаваться только одной общей «шириной хвостовика».

На чертеже поперечного сечения должно быть показано:

Ширина левого хвостовика
Ширина правого хвостовика
Толщина левого хвостовика
Толщина правого хвостовика
Высота уплотнения
Ширина уплотнения
Общая ширина профиля
Места строчки
Центральная линия уплотнения
Направление закрытия

Даже если предполагается, что оба хвостика одинаковы, указывайте их размеры независимо на утвержденном чертеже.

Размер	Рекомендуемое определение
Высотауплотнения	Свободная внешняя высота, измеренная в предполагаемом направлении сжатия
Ширина уплотнения	Свободная внешняя ширина по уплотнению
Ширина левого хвостика	Расстояние от определенной опорной точки уплотнения до левого внешнего края хвостика
Ширина правого хвостика	Расстояние от определенной опорной точки уплотнения до правого внешнего края хвостика
Общая ширина	Общая внешняя ширина всего поперечного сечения
Толщина хвостовика	Готовая толщина текстиля в пределах каждой зоны крепления
Осевая линия уплотнения	Опорная линия, проходящая через центр уплотняющего элемента

Симметричные и асимметричные профили с двойным хвостовиком

Симметричный двойной хвостовик

Симметричный профиль имеет два хвостовика одинаковых или номинально одинаковых размеров.

Такая конструкция может упростить ориентацию, если с обеих сторон используется одинаковое удерживающее устройство. На чертеже все же следует указать горячую сторону и направление установки, если покрытие, защитный слой или строчка несимметричны.

Асимметричный двойной хвостовик

Асимметричный профиль имеет хвостовики с разной шириной, толщиной или различными функциями крепления.

Например:

Один хвост может располагаться под широкой удерживающей полосой
Другой хвост может помещаться в узкий паз
Один хвост может содержать отверстия для крепежа
Противоположный хвост может действовать в основном как стабилизирующий фланец
Одна сторона может требовать большего зазора от уплотняемого элемента

Для асимметричного дизайна четко укажите ориентацию левый/правый, внутренний/внешний или горячая/холодная сторона.

Положение уплотняющего элемента является критически важным размером для OEM

Прокладка может иметь правильную общую ширину и все же не совпадать с предназначенной для нее канавкой.

На чертеже должно быть указано положение уплотняющего элемента относительно:

Удерживающие пластины
Центральная линия крепежа
Проем оборудования
Контактная поверхность двери
Кромка горячей стороны
Кромка холодной стороны
Монтажная база

При замене измеряйте линию контакта с оборудованием, а не полагайтесь на то, что старая трубка осталась в своем первоначальном положении.

Не зажимайте трубку крепежными хвостиками

Удерживающая система должна фиксировать хвостики, оставляя трубку свободной для выполнения ее герметизирующей функции.

Типичные проблемы при установке включают:

Удерживающие пластины, давящие на трубку
Крепеж, проходящий через сердцевину
Заворачивание материала хвостиков под трубку
Кромки пластин, разрезающие тканевое покрытие
Недостаточный зазор для сжатия трубки
Хвостики, оттягивающие трубку от линии контакта
Неравномерная монтажная нагрузка, скручивающая профиль

Установка прототипа должна подтвердить, что затяжка крепежа не изменяет предполагаемое положение трубки и не создает предварительную нагрузку на трубку до закрытия двери.

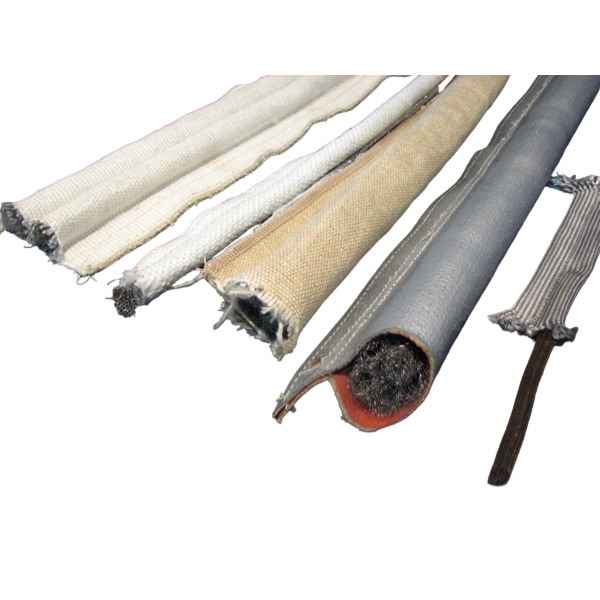

Покрывные материалы для уплотнений типа «головастик» с двойным хвостом

Геометрия с двумя хвостами может изготавливаться с использованием различных текстильных чехлов. Выбор материала должен основываться на температуре и условиях воздействия в месте установки прокладки, а не только на названии оборудования.

Чехол из стекловолокна

Стекловолокно может рассматриваться для дверей промышленных печей, смотровых люков и другого теплового оборудования, где проверенные условия эксплуатации подходят для полностью стекловолоконной конструкции.

Существующие стекловолоконные конструкции BSTFLEX включают:

На этих страницах представлены справочные материалы по чехлам и сердечникам. Профиль с двумя хвостами по-прежнему требует отдельного нестандартного чертежа.

Чехол из кремнеземной ткани

Кремнеземная ткань может рассматриваться в случаях, когда для применения требуется текстильная конструкция, рассчитанная на более высокую температуру.

Для металлического внутреннего армирования ознакомьтесь с Тадполе-прокладка с чехлом из кремнеземной ткани и сердечником из Inconel .

Чехол из керамической ткани

Керамическая ткань может рассматриваться для сложных условий применения в печах, обжиговых печах и оборудовании для термообработки.

Для справки по неметаллическому керамическому сердечнику ознакомьтесь с Тадполе-прокладка с чехлом из керамической ткани и керамическим сердечником .

Текстильные чехлы с покрытием

Конструкции с силиконовым, тефлоновым (PTFE) покрытием, обработанные вермикулитом или алюминизированные, могут рассматриваться в тех случаях, когда для применения требуются специфические характеристики поверхности.

Покрытие не должно выбираться в отрыве от температуры, гибкости, химического воздействия и требований к монтажу.

Варианты сердечников для профиля с двумя хвостами

Количество хвостов не определяет тип сердечника.

Доступные внутренние конструкции могут включать:

Сердечник из стекловолокна
Шнуровой сердечник из стекловолокна
Шнуровой сердечник из кремнеземного волокна
Сердечник из керамического волокна

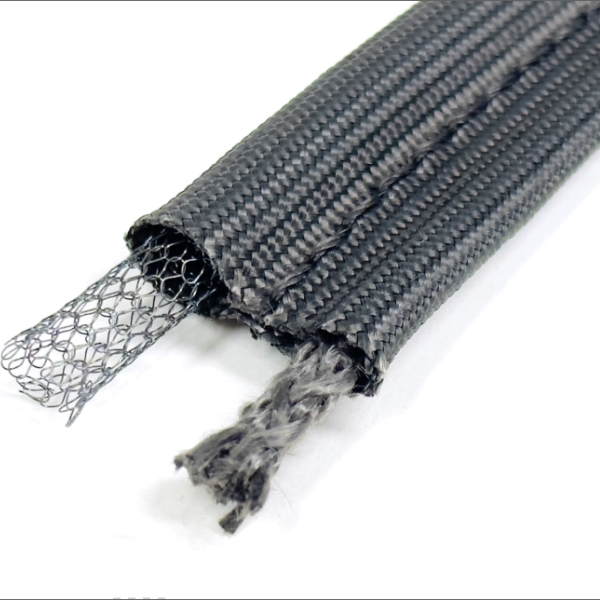

Сердечник из сетки из нержавеющей стали
Полый сердечник из нержавеющей стали
Сердечник из сетки Inconel
Армированные сердечники, специфичные для конкретного применения

Профиль со шнуровым сердечником может обеспечивать внутреннюю структуру на волоконной основе, в то время как металлический сетчатый сердечник обеспечивает другое сочетание армирования и поведения при сжатии.

Для получения информации о терминологии шнурового сердечника и выборе размеров ознакомьтесь с Руководство по выбору шнура для тадполе-прокладок .

Сжатие прокладки с двумя хвостами

Два хвоста не создают основное уплотнение сжатием. Сжатие контролируется главным образом уплотняющей головкой и внутренним сердечником.

Если известны свободная высота головки и высота в установленном состоянии, номинальное размерное сжатие можно рассчитать следующим образом:

Сжатие (%) = (Свободная высота головки - Установленная высота головки) / Свободная высота головки × 100

Данный расчет не определяет усилие закрывания и не подтверждает, что конкретный процент сжатия является подходящим.

Оцените:

Материал сердцевины
Плотность сердцевины
Размер жгута
Монтажный зазор
Усилие закрывания
Восстановление после открытия
Термоциклирование
Изменение зазора по периметру оборудования

Применение для уплотнения дверей промышленных печей

Уплотнение двери печи с двумя хвостиками может рассматриваться в случаях, когда дверь или рама имеют монтажные поверхности с обеих сторон уплотнительного желоба.

Потенциальные области применения включают:

Двери печей периодического действия
Люки печей для нанесения порошковых покрытий
Двери проходных печей
Крышки сушильных печей
Двери печей полимеризации
Контрольные люки конвейерных печей
Проемы для доступа в печи термообработки

Для более широкого выбора материалов и замены ознакомьтесь с документом Руководство по выбору тавровых уплотнений для дверей промышленных печей .

Применение для дверей печей и обжиговых печей

Для дверей печей и обжиговых печей оболочка и сердцевина должны выбираться в соответствии с температурным и механическим воздействием на фактической линии уплотнения.

Двойные хвостики могут способствовать удержанию, но они не повышают термостойкость ткани или сердцевины.

Проверьте на наличие:

Утечки горячих газов
Лучистое тепло
Контакт с краем огнеупора
Расширение дверной рамы
Механическое трение
Температура удерживающей пластины
Тепловое расширение крепежа

Ознакомьтесь с документом Руководство по выбору тавровых уплотнений для дверей печей для учета требований к высокотемпературным оболочкам и сердцевинам.

Применение для воздуховодов, шиберов и съемных люков

Профили с двумя хвостиками также могут рассматриваться для воздуховодов, шиберов и съемных люков, если оборудование имеет монтажные поверхности с обеих сторон центрального уплотнительного желоба.

Для данных областей применения определите:

Перепад давления
Состав технологического газа
Вибрация
Перемещение панели
Частота открывания
Допустимая утечка
Способ монтажа

Текстильная прокладка типа «головастик» не должна описываться как газонепроницаемая или рассчитанная на определенное давление без соответствующей проверки на уровне оборудования.

Бесконечные прокладки в форме картинной рамы с двойным хвостом

Профиль с двойным хвостом также может быть изготовлен в виде прямоугольной, квадратной, круглой или нестандартной замкнутой рамочной сборки.

Для формованного шпангоута чертеж должен определять:

База размеров шпангоута
Ориентация бульба
Ориентация левого и правого хвостовика
Радиусы скругления углов
Расположение стыка
Контроль скручивания профиля
Удерживающее устройство со всех сторон

Ознакомьтесь с Руководство по цельным прокладкам таврового сечения в виде рамки для картин для спецификаций рам, углов и соединений.

Сменные прокладки типа «головастик» с двойным хвостом

Старая прокладка с двойным хвостом может быть растянута, сжата или порвана. Не копируйте ее изношенные размеры без одновременного измерения самого оборудования.

Запишите:

Свободная высота уплотнительного выступа, если ее можно определить
Ширина уплотнительного выступа
Ширина левого хвоста
Ширина правого хвоста
Общая ширина профиля
Толщина хвостов
Конструкция сердечника
Материал покрытия
Величина зазора закрытого оборудования
Положения фиксирующих пластин
Шаг крепежных элементов
Полный маршрут прокладки

Используйте руководство по измерению и замене прокладок типа «головастик» для документирования размеров старого образца и оборудования.

Процесс разработки OEM

BSTFLEX поддерживает индивидуальную разработку на основе чертежей благодаря своей услуге производства уплотнений тадпол по чертежам заказчика.

Типичный процесс разработки уплотнения с двумя хвостиками включает в себя:

Анализ области применения и температурного режима
Анализ поперечного сечения оборудования
Подтверждение положения уплотняющего валика
Подтверждение размеров левого и правого хвостиков
Анализ системы крепления и фиксации
Выбор покрытия и сердечника
Изготовление прототипа
Оценка посадки и сжатия заказчиком
Утверждение чертежа или образца
Серийные поставки

Контрольный список проверки прототипа

Пункт проверки	Вопрос при приемке
Размеры валика	Соответствуют ли свободная высота и ширина валика утвержденному чертежу?
Положение валика	Расположен ли валик строго по центру или смещен относительно хвостиков?
Левый хвостик	Подходит ли левый хвостик под предусмотренную зону фиксации?
Правый хвостик	Подходит ли правый хвостик под предусмотренную зону фиксации?
Общая ширина	Соответствует ли полный профиль требованиям без помех при установке?
Ориентация	Правильно ли указаны горячая сторона, холодная сторона и направление монтажа?
Зазор для крепежа	Расположены ли отверстия, пластины и крепежные элементы в стороне от валика и линий строчки?
Сжатие	Закрывается ли дверь при сохранении необходимого контакта валика?
Стабильность профиля	Остается ли уплотнение по центру без скручивания или перекоса?
Термическая оценка	Остается ли вся конструкция пригодной после характерного воздействия температур?

Контрольный список запроса коммерческого предложения для уплотнения тадпол с двумя хвостиками

Пункт запроса коммерческого предложения	Требуемая информа-ция
Оборудование	Промышленная печь, обжиговая печь, сушилка, воздуховод, заслонка, панель или другое применение
Уплотнительный элемент (пузырь)	Высота, ширина, форма и положение
Левый хвост	Ширина, толщина и метод фиксации
Правый хвост	Ширина, толщина и метод фиксации
Общая ширина	Общая ширина поперечного сечения
Оболочка	Стекловолокно, кремнезем, керамика, ткань с покрытием или неизвестно
Сердечник	Волокно, шнур, керамика, нержавеющая сталь, полая сетка, Inconel или неизвестно
Крепление	Удерживающие пластины, болты, винты, заклепки, зажимы, пазы или каналы
Установленный зазор	Минимальный и максимальный закрытый зазор на линии контакта уплотнительного элемента
Температура	Постоянная и пиковая температура в месте установки прокладки
Длина	Отрезная длина, размеры рамы или полный контур уплотнения
Количество	Количество прототипов и ожидаемый объем производства
Справочные материалы	Чертеж поперечного сечения, чертеж оборудования, фотографии или физический образец

Часто задаваемые вопросы

Что такое прокладка тадпол с двумя хвостами?

Это прокладка типа «пузырь с хвостом», имеющая один сжимаемый уплотнительный элемент и два плоских крепежных хвоста, отходящих от противоположных сторон уплотнительного элемента.

Является ли прокладка с двумя хвостами тем же самым, что и прокладка с двумя пузырями?

Нет. Прокладка с двумя хвостами имеет один уплотнительный элемент и два крепежных хвоста. Прокладка с двумя пузырями имеет два уплотнительных элемента.

Должны ли оба хвоста быть одинаковой ширины?

Нет. Хвосты могут быть одинаковыми или изготавливаться с разными размерами в зависимости от схемы монтажа. Обе ширины должны быть указаны на чертеже раздельно.

Могут ли оба хвоста содержать монтажные отверстия?

Да, когда конструкция оборудования требует наличия отверстий. Диаметр отверстий, шаг, расстояние до края и расположение относительно уплотнительного элемента должны быть определены до начала производства.

Может ли прокладка с двумя хвостами изготавливаться в виде замкнутой рамы?

Да. Профиль с двумя хвостами может быть изготовлен в виде прямоугольной, круглой или нестандартной замкнутой рамы при условии согласования материалов, углов, соединений и геометрии.

Может ли BSTFLEX воспроизвести существующую прокладку с двумя хвостами?

Да. Разработка может начаться с чертежа поперечного сечения, физического образца и замеров оборудования. Изношенную прокладку следует дополнить фактическими размерами зазора и монтажными размерами.

Какая сердцевина лучше всего подходит для прокладки с двойным хвостом?

Универсального лучшего сердечника не существует. Конструкции из стекловолокна, веревки, керамики, нержавеющей стали, полой сетки и Inconel обеспечивают различные характеристики сжатия и армирования. Выбор зависит от конкретного применения.

Запросить изготовление уплотнения Double Tail Tadpole Gasket по индивидуальному заказу

BSTFLEX производит двуххвостые прокладки-головастики, двуххвостые уплотнения-головастики и нестандартные профили прокладок с центральной луковицейдля проектов OEM и промышленной закупки.

Отправьте чертеж поперечного сечения с указанием колбы, обоих выводов, габаритной ширины и схемы монтажа. Укажите рабочую температуру, размер в закрытом состоянии, требуемую длину, количество и имеющуюся информацию об образце.

Для асимметричных профилей четко укажите на чертеже горячую сторону, холодную сторону, левый хвост, правый хвост и направление монтажа.

Свяжитесь с BSTFLEX для получения коммерческого предложения на изготовление уплотнения типа «головастик» с двойным хвостом по индивидуальному заказу.
