Уплотнение типа «головастик» для дверей промышленных печей: руководство по выбору, замене и OEM-продукции

Двери промышленных печей требуют большего, чем просто термостойкая полоса. Уплотнение должно поддерживать контакт по всему периметру проема, выдерживая при этом повторяющиеся циклы закрывания, тепловое расширение, перепады температур и возможные деформации дверной рамы.

Уплотнениетипа «головастик» для дверей промышленных печейиспользует профиль с «головой» и «хвостом» для разделения функций уплотнения и крепления. Сжимаемая «голова» контактирует с дверной рамой, а «хвост» обеспечивает стабильную область для фиксации.

BSTFLEX производит на заказпромышленные уплотнения типа «головастик» и дверные уплотнители для печейиспользуя стекловолокно, кремнезем, керамику, ткани с покрытием и конструкции с армированным сердечником для OEM-применений и замены.

Почему дверям промышленных печей нужен правильный дизайн уплотнения

Промышленные печи работают иначе, чем обычные бытовые приборы. Их двери могут открываться сотни или тысячи раз в процессе производства, и уплотнение должно продолжать обеспечивать надежный контакт после многократного сжатия.

При выборе подходящего уплотнения для двери печи необходимо учитывать:

• Рабочую температуру
• Силу закрывания двери
• Расстояние сжатия
• Выравнивание двери
• Тепловое расширение
• Частоту открывания
• Условия очистки
• Воздействие лучистого тепла
• Требуемый срок службы

Выбор только по температурному номиналу может привести к покупке неподходящего уплотнения. Полная конструкция, включая покрытие, сердечник и геометрию профиля, определяет эксплуатационные характеристики уплотнения.

Что такое уплотнение типа «головастик» для двери печи?

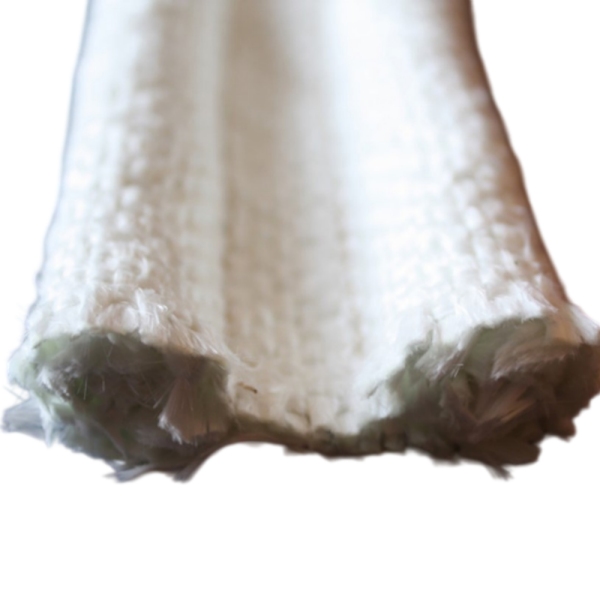

Уплотнение типа «головастик» — это гибкий уплотнительный профиль, состоящий из округлой «головы» и плоского монтажного «хвоста».

Эта конструкция отличается от плоской уплотнительной ленты тем, что «голова» создает выделенную зону сжатия, в то время как «хвост» удерживает уплотнение в нужном положении.

Как выбрать уплотнение для двери промышленной печи

1. Измерьте зазор закрытой двери

Самым важным измерением является не диаметр старого уплотнения. Это фактическое пространство, доступное при закрытой двери печи.

Измерьте:

• Минимальный уплотнительный зазор
• Максимальный зазор уплотнения
• Плоскостность дверной рамы
• Состояние углов
• Монтажное пространство для хвостовика

Слишком большое уплотнение может потребовать чрезмерного усилия для закрытия. Слишком маленькое уплотнение может не обеспечить непрерывный контакт.

2. Определите требуемое сжатие

Уплотнительный элемент должен сжиматься достаточно для создания контакта, но при этом сохранять способность к восстановлению формы.

Требуемое сжатие зависит от:

• Размера уплотнительного элемента
• Конструкции сердечника
• Давления двери
• Геометрии рамы
• Частоты открывания

Сердечник из стекловолокна, сердечник из нержавеющей стали и полый металлический сердечник могут демонстрировать различное поведение при сжатии даже при схожих внешних размерах.

3. Выберите материал покрытия

Рабочая среда печи определяет подходящий материал покрытия.

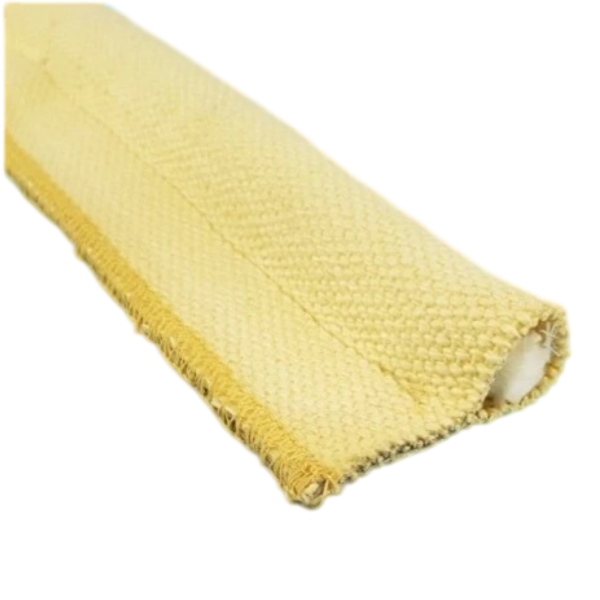

Уплотнение типа «головастик» из стекловолокна для дверцы печи

Стекловолокно обычно выбирают для промышленных печей, поскольку оно обеспечивает гибкое тканое покрытие с хорошей термической стабильностью.

BSTFLEX предлагает различные конструкции из стекловолокна:

• Уплотнение типа «головастик» со стекловолоконным покрытием и стекловолоконным сердечником

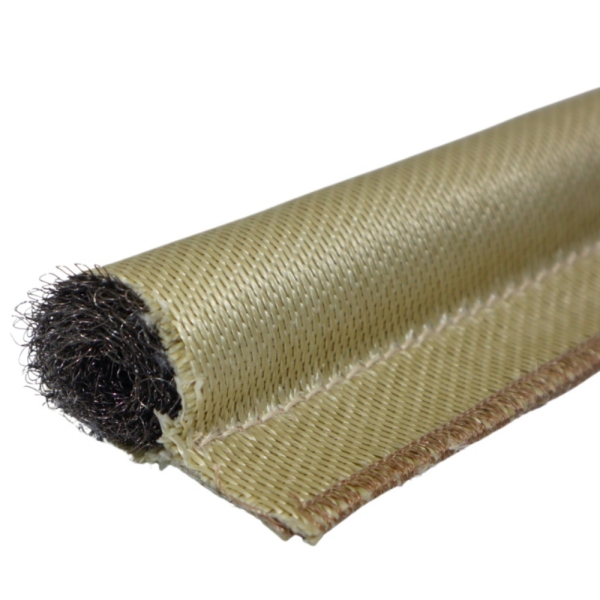

• Уплотнение типа «головастик» со стекловолоконным покрытием и сердечником из нержавеющей стали

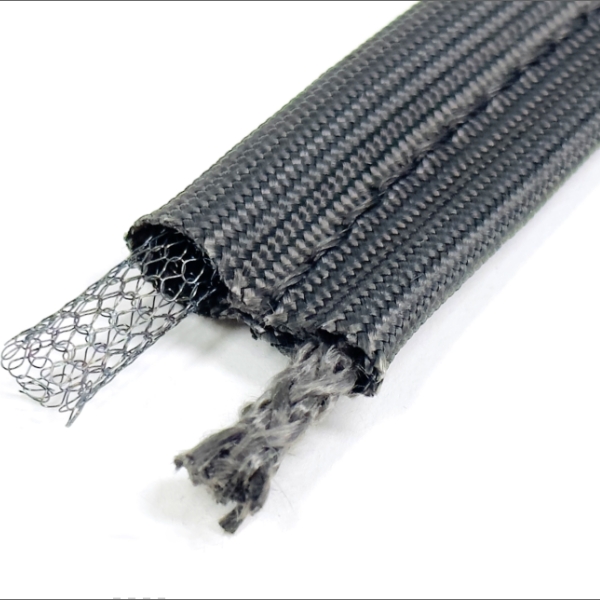

• Уплотнение типа «головастик» со стекловолоконным покрытием и полым сердечником из нержавеющей стали

Кремнеземное уплотнение для дверцы печи

Кремнеземная ткань используется, когда требуются более высокие температурные характеристики текстиля по сравнению со стандартными конструкциями из стекловолокна.

Варианты из кремнезема включают:

• Уплотнение типа «головастик» с покрытием из кремнеземной ткани и сердечником из Inconel
• Уплотнение типа «головастик» с покрытием из кремнеземной ткани и керамическим сердечником

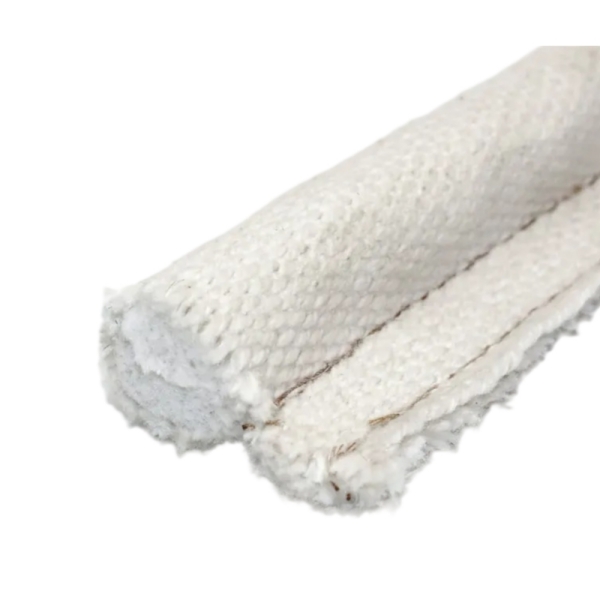

Керамическое уплотнение типа «головастик» для дверцы печи

Конструкции из керамической ткани подходят для требовательного оборудования термической обработки, где уплотнение подвергается воздействию повышенных температур.

• Уплотнение типа «головастик» с покрытием из керамической ткани и керамическим сердечником
• Уплотнение типа «головастик» с покрытием из керамической ткани и сердечником из Inconel

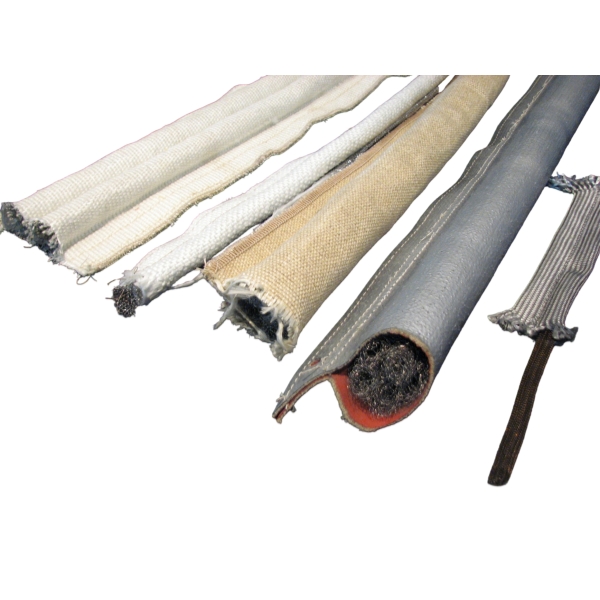

Варианты сердечников уплотнений для дверцы печи

Сердечник определяет, как уплотнительный элемент реагирует при сжатии.

Процесс замены уплотнения промышленной печи

Шаг 1: Снимите и осмотрите существующее уплотнение

Запишите:

• Профиль оригинального уплотнения
• Материал покрытия
• Конструкция сердечника
• Способ крепления
• Место повреждения

Шаг 2: Измерьте оригинальный профиль

Измерьте:

• Диаметр уплотнительного элемента (bulb)
• Высота уплотнительного элемента (bulb)
• Ширина хвостовика
• Общая ширина профиля
• Готовая длина

Шаг 3: Подтвердите условия эксплуатации печи

Укажите:

• Постоянная температура
• Максимальная температура
• Частота циклов нагрева
• Атмосфера внутри печи
• Чистящие химические средства

Шаг 4: Выберите конструкцию для замены

Замена должна соответствовать условиям применения, а не только внешнему виду старого изделия.

Применение промышленных печных уплотнений типа «головастик»

• Промышленные печи периодического действия
• Печи для порошковой окраски
• Конвейерные печи
• Печи для термообработки
• Сушильные печи
• Печи для отверждения
• Проходные печи
• Промышленные нагревательные камеры
• Оборудование для термической обработки
• Изготовленные на заказ OEM-печи

Уплотнитель двери печи порошковой окраски

Для печей порошковой окраски требуются уплотнения, выдерживающие повышенную температуру и повторяющиеся производственные циклы.

Правильный выбор уплотнителя зависит от температуры печи, конструкции двери, условий загрязнения и требуемого межсервисного интервала.

Выбор уплотнителя для конвейерной печи

Конвейерные печи часто работают в непрерывном режиме и подвергаются частым температурным циклам.

При проектировании уплотнителя следует учитывать:

• Частоту открывания двери
• Воздействие тепла
• Механическое воздействие
• График технического обслуживания

Уплотнитель двери камерной печи

Для больших камерных печей обычно требуется гибкое периметральное уплотнение вокруг больших дверей.

Конструкции с полым сердечником и армированным сердечником могут рассматриваться в зависимости от усилия закрытия и изменения зазора.

Производство OEM-уплотнителей для промышленных печей

BSTFLEX поддерживает OEM-клиентов, которым требуется повторяемое производство уплотнителей для дверей печей.

OEM-сервис включает в себя:

• Разработку индивидуального профиля
• Выбор материала
• Производство прототипов
• Утверждение образцов
• Массовое производство
• Повторные заказы

Как запросить коммерческое предложение на уплотнитель типа «головастик» для двери печи

Часто задаваемые вопросы

Какой уплотнитель лучше всего подходит для двери промышленной печи?

Лучший уплотнитель зависит от температуры печи, конструкции двери, требований к сжатию и рабочей среды. Конструкции из стекловолокна, кремнезема, керамики и с армированным сердечником подбираются в соответствии с фактическими условиями.

Как часто следует менять уплотнитель промышленной печи?

Частота замены зависит от температурного воздействия, циклов открывания, сжатия, загрязнения и качества установки. Рекомендуется регулярный осмотр.

Может ли BSTFLEX изготовить сменные уплотнители для дверей печей?

Да. Сменные уплотнители могут быть изготовлены по чертежам, образцам, размерам или информации об оборудовании.

Можете ли вы изготовить уплотнители для дверей печей нестандартных размеров?

Да. Диаметр уплотнения, ширина «хвоста», длина, материал покрытия и конструкция сердечника могут быть выполнены по индивидуальному заказу.

Производитель уплотнителей типа «головастик» для дверей промышленных печей по индивидуальному заказу

BSTFLEX производит уплотнители типа «головастик» для дверей промышленных печей по индивидуальному заказу для производителей оригинального оборудования (OEM), обслуживающих компаний и промышленных потребителей.

Для получения индивидуального решения предоставьте:

• Образец существующего уплотнителя
• Чертеж
• Модель печи
• Требования к температуре
• Размеры
• Количество

Свяжитесь с BSTFLEX для заказа производства уплотнителей для дверей печей по индивидуальным параметрам.
