Тканевые компенсаторы для сталелитейных заводов и вытяжных воздуховодов печей

Тканевый компенсатор для сталелитейного завода должен подбираться с учетом его точного расположения в выхлопной системе. Соединение рядом с печью, охлаждаемым вытяжным воздуховодом и входом вентилятора могут относиться к одной технологической линии, но они не обязательно подвергаются одинаковому воздействию температуры, давления, пылевой нагрузки или перемещениям.

Тканевые компенсаторы обеспечивают гибкие соединения в подходящих газоводах низкого давления. Они компенсируют заданные тепловые расширения и смещения оборудования, сохраняя при этом необходимую герметичность. В системах отвода печных газов гибкая лента, изоляция, крепежные элементы и внутренняя защита должны работать совместно как единый узел.

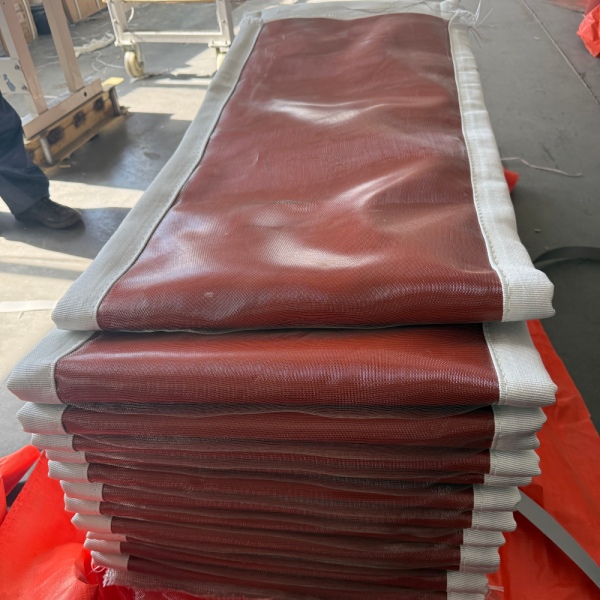

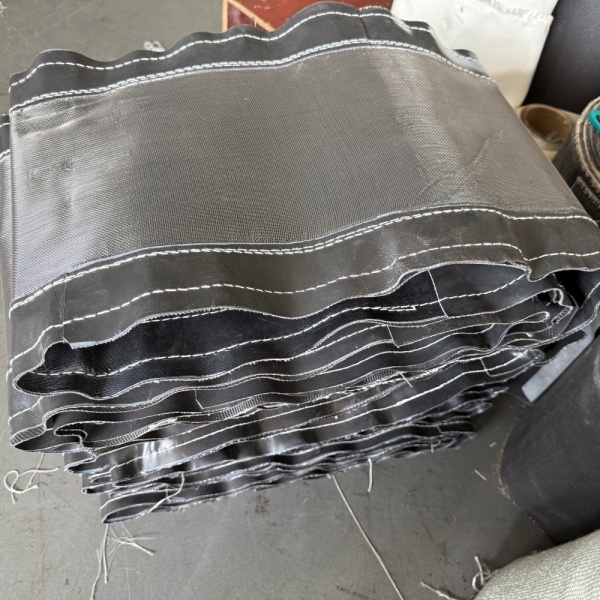

Компания BSTFLEX производит нестандартные неметаллические тканевые компенсаторы для промышленных воздуховодов, систем подачи горячего воздуха, выхлопных и дымовых газов. Круглые, прямоугольные и специальные проектные конфигурации могут быть рассчитаны на основе чертежей заказчика и эксплуатационных данных.

Где применяются тканевые компенсаторы в газоводах металлургических заводов

Наименование оборудования — это лишь отправная точка, а не полная спецификация. Определите место соединения на чертеже установки и опишите, какие условия воздействуют на него в нормальном режиме работы, при пуске, останове и возможных аварийных ситуациях.

Отвод газов электродуговой печи требует анализа с учетом конкретного места установки

Система обеспыливания электродуговой печи может включать охлаждаемые водой первичные газоводы, дополнительное охлаждение газа, вторичную вытяжку дымовых газов, фильтрацию и дымососы. Эти участки выполняют различные функции, и к ним не следует применять одну универсальную спецификацию компенсаторов.

Тканевый компенсатор не является автоматической заменой водоохлаждаемого газовода, скользящего соединения или другого компонента, предназначенного для прямого отвода печных газов. Разработчик системы должен утвердить предлагаемое место установки и эксплуатационные пределы. Технологическая температура печи не заменяет измеренную или рассчитанную температуру газа в данном соединении.

Аналогично, не следует предполагать, что компенсатор стационарного газовода способен компенсировать наклоны печи, подъем свода или другие крупные перемещения оборудования, если эти движения не были явно включены в его проектный расчет.

Термоциклирование так же важно, как и пиковая температура

Для компенсатора печного газовода фиксируйте характер изменения температуры, а не только ее максимальное значение. Постоянный режим отвода газов и соединение, подверженное регулярным температурным скачкам, могут требовать разных решений, даже если их максимальные температуры совпадают.

Полезная информация включает нормальную рабочую температуру, максимальную температуру скачков, их продолжительность, частоту нагрева и охлаждения, а также соответствующее перемещение газовода. Не следует считать, что каждый выхлопной газовод печи возвращается к температуре окружающей среды после каждого производственного цикла.

высокотемпературный тканевый компенсатор может использовать изоляцию и защиту горячей стороны, чтобы поддерживать свои уплотнительные материалы в пределах их расчетного рабочего диапазона. Температурная стойкость относится ко всей конструкции в целом, а не только к ткани с самым высоким заявленным номиналом.

Внешнее лучистое тепло — это отдельный проектный параметр

Газ внутри воздуховода — не единственный возможный источник тепла. Близко расположенное отверстие печи, горячая поверхность оборудования или нагретый продукт могут подвергать внешнюю сторону гибкого элемента радиационному воздействию.

Укажите положение, расстояние и ориентацию компенсатора относительно близлежащих источников тепла. Фотографии окружающего оборудования могут помочь выявить воздействие, которое не учтено в спецификации температуры воздуховода.

Любой предлагаемый внешний экран или кожух должен быть проверен на предмет теплоотвода, зазоров для перемещения и доступа для технического обслуживания. Не стоит полагать, что обертывание всего компенсатора дополнительной изоляцией улучшит его характеристики.

О взаимосвязи между температурой процесса, изоляцией и температурой уплотнительного слоя читайте в высокотемпературные тканевые компенсаторы для дымовых каналов.

Защита от пыли начинается с пути потока

Там, где выхлопные газы содержат абразивные твердые частицы, вкладыш может защитить гибкую ленту от прямого потока. Барьер для накоплений решает другую проблему: скопление твердых частиц в полости компенсатора. Ни один из этих компонентов не должен рассматриваться как замена газонепроницаемой мембране.

Укажите условия содержания частиц, направление потока и имеющиеся данные о скорости. Включите на чертеже близлежащие колена, заслонки или изменения сечения. Проверьте перекрытие вкладыша и зазоры при всех требуемых перемещениях, а не только в нерабочем положении.

Более толстая лента не устранит контакт металла с тканью и не восстановит пространство для перемещения, занятое отложениями.

Отрицательное давление и пульсация вентилятора требуют отдельного внимания

Отрицательное давление может втягивать ленту внутрь; колебания давления вблизи вентиляторов или заслонок могут вызвать повторяющуюся вибрацию (флаттер). Оба условия требуют оценки наряду с геометрией компенсатора и внутренними зазорами.

Укажите рабочее и расчетное давление с его знаком и единицами измерения. Сообщите об известных переходных процессах, амплитуде и частоте вибрации, если они доступны. Не интерпретируйте видимую гибкость как доказательство того, что лента работает в пределах своих проектных ограничений.

Низкая сила упругости ткани также не означает отсутствие нагрузки на окружающую конструкцию. Нагрузки, связанные с давлением, и требования к опорам остаются частью проекта системы воздуховодов.

Выбирайте материалы в соответствии с их функцией в компенсаторе

Гибкий элемент может нуждаться в армировании, газовой герметизации, тепловой защите и стойкости к воздействию окружающей среды. Эти функции не обязательно должны обеспечиваться одним и тем же материалом.

Наше руководство по материалам для тканевых компенсаторов объясняет различные роли PTFE, силикона, стекловолокна и кремнезема. Приведенная ниже таблица применяет это различие к проектам печных выхлопных систем.

Это возможные функции компонентов, а не стандартная последовательность слоев или заявление о том, что каждая перечисленная ткань подходит для любого применения на сталелитейном заводе. Ткань без покрытия не следует рассматривать как полноценное газовое уплотнение. Для ткани общего назначения с покрытием также требуется подтверждение ее пригодности для предполагаемой конструкции компенсатора.

BSTFLEX поставляет ассортимент высокотемпературных тканей. Для сборных компенсаторов указывайте характеристики, необходимые для собранного полотна и его швов, а не полагайтесь только на вес, толщину или название покрытия ткани.

Круглые и прямоугольные воздуховоды требуют разных размерных записей

В вытяжных системах сталелитейных заводов используются разные геометрические формы воздуховодов. Не предполагайте, что отверстие прямоугольное только потому, что установка большая.

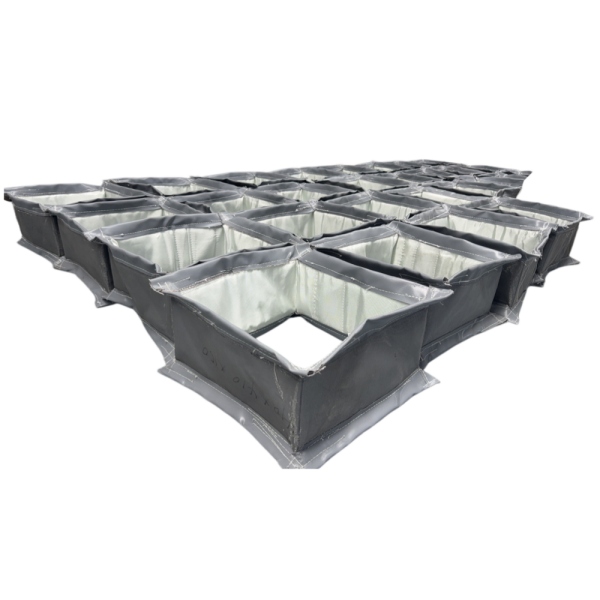

Для круглых соединений укажите диаметр отверстия, диаметр крепления, детали фланца и ориентацию расположения отверстий. Для прямоугольных соединений запишите ширину, высоту, геометрию углов и соответствующие размеры на обоих концах.

Держите расстояние установленного соединения отдельно от развернутой ширины тканевого полотна. Зоны зажима и свободная гибкая часть должны быть учтены в утвержденном проекте.

Для больших прямоугольных соединений наша статья о прямоугольных тканевых компенсаторах для промышленных воздуховодов более подробно освещает углы, геометрию крепления и зазор гильзы.

Укажите перемещение от согласованного монтажного положения

Требование к перемещению должно отдельно определять осевое сжатие и растяжение, боковое смещение в обоих поперечных направлениях и угловое перемещение относительно заданных осей. Укажите, какие перемещения происходят одновременно.

Преднамеренная холодная предустановка отличается от непредвиденного монтажного перекоса. Оба случая должны быть зафиксированы, чтобы производитель понимал начальное положение и перемещение, требуемое во время эксплуатации.

Попросите инженера системы воздуховодов установить рабочее смещение. Не оценивайте способность компенсатора к перемещению по ослаблению существующего полотна. Убедитесь, что гильзы, изоляционные компоненты и окружающие конструкции остаются свободными во всем утвержденном диапазоне перемещений.

Замена должна устранять причину неисправности, а не только соответствовать размерам

Повторный заказ прост только тогда, когда предыдущая спецификация остается актуальной. Перед заменой компенсатора на сталелитейном заводе соберите историю его эксплуатации, фотографии, записи размеров и любые изменения в процессе, произошедшие с момента установки.

Записывайте наблюдения, а не предполагайте причину. Износ рядом с гильзой, разрыв у зажима, отложения внутри полости и локальное обесцвечивание требуют различных исследований. Более термостойкая ткань не обязательно решит проблему, вызванную контактом, перекосом или ограниченным перемещением.

Информацию о процедуре обследования и заказа см. в разделе замена тканевых компенсаторов: как измерить и указать существующий компенсатор.

Практический осмотр и разборка должны выполняться уполномоченным персоналом в соответствии с процедурами изоляции, безопасного доступа и допуска на объекте. Перед тем как приступать к работе с компенсатором, подтвердите безопасные условия температуры и давления, наличие надлежащей поддержки воздуховода и отсутствие опасностей загрязнения. Не ослабляйте работающее вытяжное соединение.

Инженерная информация для запроса коммерческого предложения на компенсатор для сталелитейного завода

Подготовьте одну спецификацию для каждой единицы оборудования. Отмечайте недостающую информацию как неизвестную, а не предполагайте, что все компенсаторы на одной вытяжной линии имеют идентичные требования.

Индивидуальное производство и планирование остановочного ремонта

BSTFLEX поддерживает производство гибких лент и нестандартных сборок по чертежам для промышленных воздуховодов. Как производитель тканевых компенсаторов, мы оцениваем запрошенную геометрию, конструкцию материалов и объем поставки на основе информации, предоставленной для проекта.

Для замены во время остановочного ремонта отделяйте гибкий элемент от любых рам, футеровок, изоляции и зажимных компонентов. Согласуйте, поставляется ли лента в открытом или закрытом виде, как будет выполняться замыкание на объекте и какие детали включены в коммерческое предложение.

Устраните размерные расхождения и недостающие эксплуатационные данные перед утверждением производства. На финальном чертеже должны быть указаны монтажная база, требования к перемещению, конструкция материалов и соединения с сохраняемым оборудованием.

Запросить тканевый компенсатор для выхлопного воздуховода печи

Для новой линии выхлопа сталелитейного завода или сменного соединения отправьте в BSTFLEX расположение оборудования, чертеж и условия эксплуатации. Конфигурации продуктов и варианты индивидуализации доступны на нашей странице индивидуальных тканевых компенсаторов.

Полезный запрос включает размеры воздуховода, нормальную и максимальную температуру, давление, условия по газу и пыли, перемещение, воздействие внешнего тепла и требуемый объем поставки. Запросы на замену также должны включать фотографии, историю эксплуатации и запланированное окно остановочного ремонта.
