Как измерить уплотнение типа «головастик» для замены

Чтобы измерить уплотнение типа «головастик» для замены, запишите высоту и ширину баллона, размеры монтажного хвоста, общую ширину профиля, конструкцию сердечника и требуемую длину. Затем измерьте закрытый зазор оборудования в месте контакта баллона.Изношенный образец помогает определить старую конструкцию, но его сжатые размеры не должны автоматически становиться спецификацией для нового уплотнения.

Для дверцы промышленной печи, панели доступа к топке или нагреваемого корпуса замена должна соответствовать монтажной схеме и обеспечивать требуемый контакт при закрытии оборудования. Подбор видимой ткани или заказ ближайшего диаметра баллона — это лишь часть работы.

Следующий рабочий процесс измерения объединяет образец, геометрию оборудования и эксплуатационные требования в одну спецификацию для замены.

Начните с установленного уплотнения

Перед тем как что-либо снимать, поручите уполномоченному обслуживающему персоналу обеспечить безопасность оборудования в соответствии с инструкциями OEM и процедурами на объекте. Управляйте опасной энергией, дайте горячим компонентам остыть, устраните избыточное давление и закрепите подвижные дверцы или крышки. Не просовывайте руки в работающий или незакрепленный закрывающий механизм для получения измерений.

Сфотографируйте уплотнение на месте. Покажите, в какую сторону направлен баллон, где закреплен хвост и как уплотнение проходит вокруг углов. Отметьте контрольную точку, например, верхний угол со стороны петель, чтобы измерения и образцы можно было отследить до одной и той же точки.

Также запишите модель оборудования, номер детали уплотнения и редакцию чертежа, если они доступны. Отметьте, где существующее уплотнение сплющено, изношено, смещено или трется о металл. Держите эти наблюдения отдельно от предполагаемых размеров: поврежденный участок фиксирует состояние отказа, а не обязательно исходную конструкцию.

Нанесите критические размеры на поперечное сечение

Эскиз поперечного сечения полезнее, чем немаркированная запись, такая как «1-дюймовое уплотнение типа «головастик»». Отметьте направление закрытия и фактические конечные точки измерения. Используйте одну основную систему единиц измерения и укажите любые согласованные допуски размеров.

Используйте диаметр баллона только там, где установлено круглое сечение. Сплющенный использованный баллон следует записывать по его наблюдаемой высоте и ширине, а не преобразовывать в предполагаемый исходный диаметр.

Измерьте баллон, не сжимая его

Поместите авторизованный образец в расслабленное состояние, не растягивая и не сворачивая его в круглую форму. Для первоначального полевого измерения подведите губки штангенциркуля к внешнему покрытию до легкого контакта, а не нажимайте до деформации баллона. Если спецификация закупки требует контролируемого давления измерения, следуйте этому методу.

Снимите показания в нескольких определенных местах, используя один и тот же метод. Включите сравнительно неповрежденный участок, если таковой имеется. Запишите диапазон, а не представляйте одно необычно высокое или низкое показание в качестве номинального размера.

Расслабленная высота использованного уплотнения не обязательно является его исходной свободной высотой.Помечайте измерения образцов как «бывшие в употреблении». Неиспользованный запасной элемент или утвержденный оригинальный чертеж являются лучшим ориентиром для исходных размеров; при отсутствии того и другого оставляйте номинальный размер неподтвержденным до тех пор, пока соединение и предлагаемая замена не будут проверены.

Отделяйте ширину хвостовика от общей ширины

Монтажный хвостовик может проходить под прижимной планкой, загибаться вокруг края или включать сложенную секцию. Зафиксируйте эти детали, прежде чем рассматривать видимую полосу как полный хвостовик.

На чертеже укажите границу уплотнительного элемента (bulb), линию прошивки, удерживающую кромку и свободный край хвостовика. Это устраняет двусмысленность, когда в разных каталогах используются разные буквенные обозначения размеров или опорные точки. Для профиля с двойным хвостовиком измеряйте оба выступа независимо, а не предполагайте, что они равны.

Убедитесь, что сменный хвостовик можно закрепить, не смещая уплотнительный элемент от намеченной линии контакта. Соответствие общей ширине не гарантирует, что уплотнительный элемент будет находиться в правильном положении.

Измерьте закрытый зазор там, где уплотнительный элемент фактически герметизирует

Полезный зазор находится в месте контакта уплотнительного элемента, а не обязательно на видимом внешнем крае двери. Попросите квалифицированный обслуживающий персонал определить этот размер с помощью соответствующего доступного калибра, утвержденного метода измерения или проверенного чертежа оборудования.

Нанесите на карту зазор по периметру, включая сторону петель, сторону защелки, верх, низ и углы. Запишите минимальные и максимальные значения с указанием их местоположения. Среднее значение может скрыть узкий участок, где прокладка чрезмерно сжимается, и широкий участок, где контакт недостаточен.

Сохраняйте намеченное закрытое положение. Снятие старой прокладки может позволить некоторым дверям или защелкам перемещаться дальше, чем при эксплуатации. Зазор, измеренный после такого дополнительного перемещения, может не соответствовать требуемой установленной высоте.

Отметьте, является ли каждое измерение «холодным» или полученным в результате оценки утвержденных условий эксплуатации. Одни только «холодные» размеры не описывают все эффекты теплового перемещения. Если закрытый зазор невозможно измерить безопасно или надежно, запишите его как неизвестный и предоставьте чертеж соединения вместо того, чтобы оценивать его на глаз.

Используйте расчеты сжатия для проверки

Когда предлагаемая свободная высота уплотнительного элемента и установленная высота известны в одном и том же направлении нагрузки, номинальное сжатие можно рассчитать как:

Номинальное сжатие (%) = (свободная высота уплотнительного элемента - установленная высота уплотнительного элемента) / свободная высота уплотнительного элемента x 100

В качестве примера размеров рассмотрим предлагаемую свободную высоту уплотнительного элемента 20 мм и установленную высоту в диапазоне от 14 мм до 17 мм. Рассчитанное сжатие варьируется от 30% в самом узком месте до 15% в самом широком месте.

Эти значения иллюстрируют изменение зазора; они не являются рекомендуемым рабочим диапазоном. Допустимое сжатие и усилие закрытия должны быть установлены для выбранной крышки, сердечника и соединения. Не рассчитывайте исходный коэффициент сжатия по высоте старого образца, который был необратимо сплющен.

Определите сердечник перед выбором замены

Соответствие внешним размерам не устанавливает эквивалентное поведение при сжатии. Записывайте данные о покрытии и сердечнике отдельно, используя по возможности оригинальную спецификацию или проверенную информацию о материале. Фотография может подсказать конструкцию, но она не может определить марку сплава, состав волокна или температурный рейтинг.

Для замен с покрытием из стекловолокна следующие конструкции BSTFLEX обеспечивают четкие отправные точки:

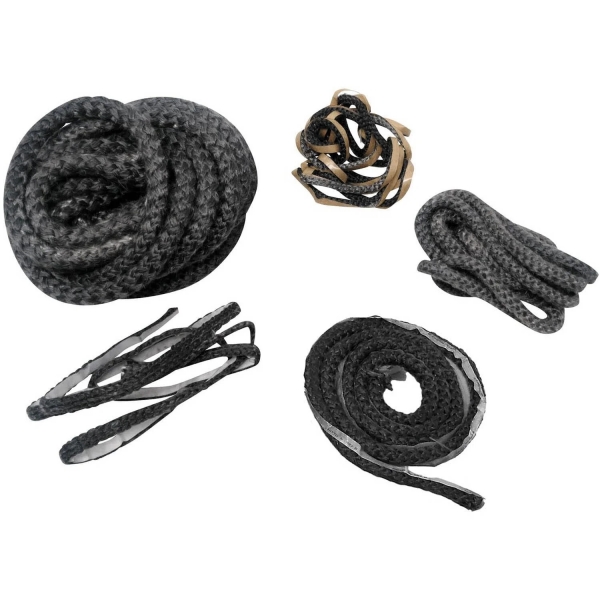

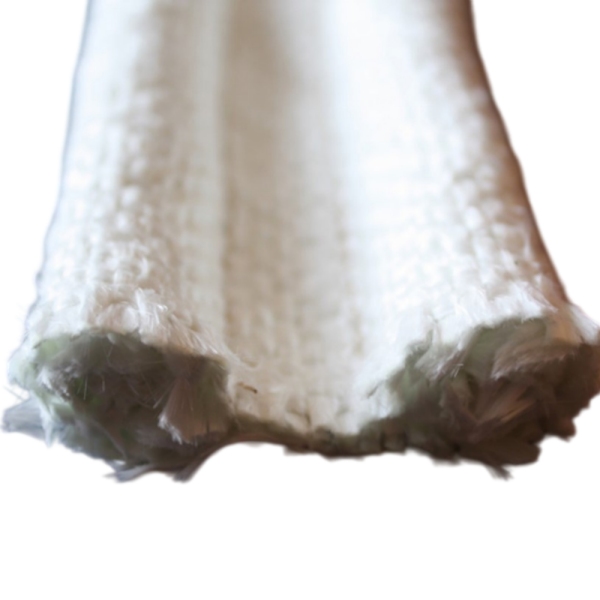

Прокладка типа «головастик» со стекловолоконным покрытием и стекловолоконным сердечникомиспользует внутренний уплотнительный элемент на основе волокна. Подтвердите конструкцию сердечника и требуемую реакцию на сжатие, а не заказывайте только по диаметру.

Прокладка типа «головастик» со стекловолоконным покрытием и сердечником из нержавеющей сталиобеспечивает внутреннюю металлическую поддержку. Укажите фактическую геометрию сердечника и сплав, если они известны; «нержавеющая сталь» сама по себе не является полной спецификацией сердечника.

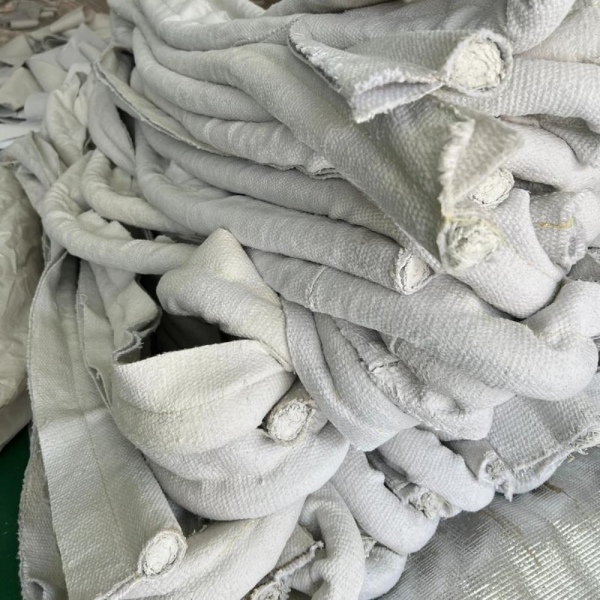

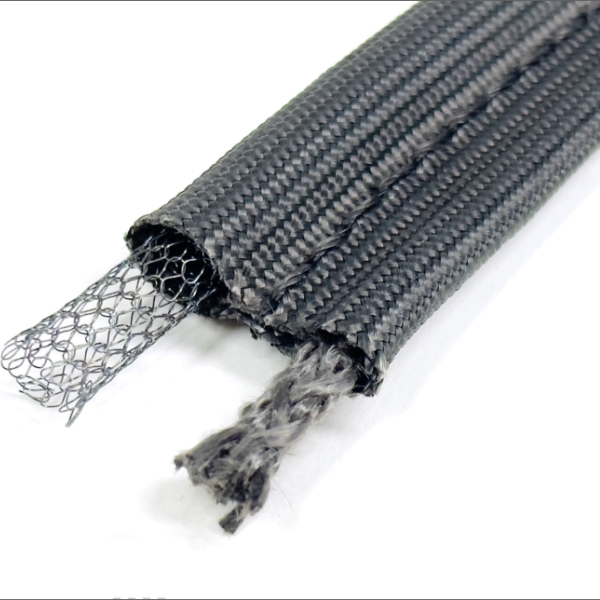

Прокладка типа «головастик» со стекловолоконным покрытием и полым сердечником из нержавеющей сталисодержит металлическую структуру с открытым центром. В этой конструкции «полый» не означает, что тканевый уплотнительный элемент не имеет внутренней поддержки.

Для более полного сравнения ознакомьтесь с типами сердечников стекловолоконных прокладок типа «головастик» и их промышленным применением. Если старый материал или загрязнение неизвестны, поручите соответствующим образом обученному персоналу определить безопасный отбор проб и обращение с ними, прежде чем разрезать или нарушать целостность уплотнения.

Измеряйте установленный маршрут, а не только дверной проем

Для замены по длине установите путь, по которому прокладка проходит в оборудовании. Отметьте, относятся ли размеры к осевой линии уплотнительного элемента, внутреннему краю, внешнему краю или другой согласованной точке отсчета. Периметр чистого проема может отличаться от маршрута прокладки.

Измеряйте прямые участки и геометрию углов, не натягивая старый материал. Укажите радиусы изгиба, места соединений и любые отдельные части на чертеже периметра. Для изготовленной рамы предоставьте размеры рамы и ориентацию профиля, а не только общую длину.

Держите готовую длину отдельно от припуска на заказ. Укажите, является ли требованием готовая рама, утвержденные отрезки по длине или непрерывный материал для обрезки. Согласуйте любой дополнительный запас с поставщиком; не добавляйте длину к готовому уплотнению автоматически и не перекрывайте его концы там, где конструкция требует другого соединения.

Замены с двойным уплотнительным элементом и двойным хвостовиком требуют более подробной информации

Для двух уплотнительных элементов запишите высоту и ширину каждого из них, расстояние между их центрами и соединительную перемычку. Установите установленный зазор на каждой дорожке уплотнения. Для двух хвостовиков запишите оба монтажных выступа и их крепление.

В руководстве по проектированию прокладок типа «головастик» с двойным уплотнительным элементомобъясняются различия профилей. Определите фактическое поперечное сечение, а не предполагайте, что каждый продукт, описанный как «двойная прокладка», имеет одинаковую форму.

Отправляйте фотографии, которые отвечают на конкретные вопросы

Полезный набор справочных материалов показывает полный установленный периметр, поперечное сечение сбоку, вид с размерами и масштабом в одной плоскости, крепежные детали, угол или соединение, а также любую оригинальную идентификационную этикетку. Отметьте горячую сторону и направление закрытия там, где они не очевидны.

Держите камеру перпендикулярно измеряемому элементу. Косые фотографии помогают объяснить сборку, но являются плохой основой для точных размеров. Включите письменные измерения вместе с изображениями и отличите изношенный образец от неиспользованного запасного.

Составьте запрос на замену (RFQ) на основе записи измерений

Отправьте чертеж поперечного сечения с размерами и периметром вместе со следующей сервисной информацией. Помечайте неподтвержденные пункты как «неизвестно», а не заполняйте их предполагаемыми значениями.

Температурные характеристики новой прокладки должны рассматриваться для всей сборки в целом, включая покрытие, сердечник, прошивку и любые покрытия или вспомогательные материалы. Соответствие размеров само по себе не гарантирует пригодность для условий эксплуатации.

Утвердите замену перед возвратом оборудования в эксплуатацию

Поручите ответственному персоналу проверить образец на соответствие согласованному чертежу и фактической схеме монтажа. Подтвердите фиксацию «хвоста», положение «луковицы», прилегание в углах и нормальное закрытие двери. Не следует использовать «луковицу» большего размера, чтобы скрыть перекос рамы или изношенную защелку.

Если материал или сердечник были изменены, оцените требуемое сжатие, восстановление и типичное термическое воздействие перед утверждением производства. Выполните проверки уплотнения, специфичные для оборудования: видимый контакт не является доказательством указанных характеристик герметичности, и не следует полагать, что текстильное уплотнение типа «головастик» (tadpole seal) является газонепроницаемым или рассчитанным на давление.

Сохраняйте утвержденный чертеж, спецификацию материала и эталонный образец для повторных заказов. Это обеспечивает контролируемый учет замен, вместо того чтобы заставлять следующую бригаду технического обслуживания измерять еще одну изношенную прокладку.

Вопросы по измерению заменяемых деталей

Что означает размер прокладки типа «головастик» в 1 дюйм?

Это число неполно без ссылки на каталог или чертеж. Уточните, обозначает ли оно диаметр «луковицы», общую ширину или другой размер. Предоставьте чертеж поперечного сечения с маркировкой, а не заказывайте только по номинальному размеру.

Можно ли сделать заказ по сплющенной высоте старой прокладки?

Запишите это как измерение в состоянии эксплуатации, но не принимайте его за исходную свободную высоту. Сравните его с неиспользованной запасной частью или оригинальным чертежом, если они доступны, и проверьте зазор в установленном оборудовании.

Что делать, если старая прокладка отсутствует?

Начните с артикула OEM-детали, поперечного сечения соединения, геометрии монтажа, измерений закрытого зазора и условий эксплуатации. Без проверенной оригинальной спецификации предлагаемая замена требует проверки конструкции и одобрения посадки, а не заявления о точном дублировании.

Стоит ли выбирать «луковицу» большего размера, если дверь пропускает?

Не автоматически. Сначала проверьте выравнивание, фиксацию, угловые соединения, повреждение покрытия и изменение зазора. «Луковица» большего размера меняет сжатие и нагрузку при закрытии; это требует оценки в фактическом соединении.
