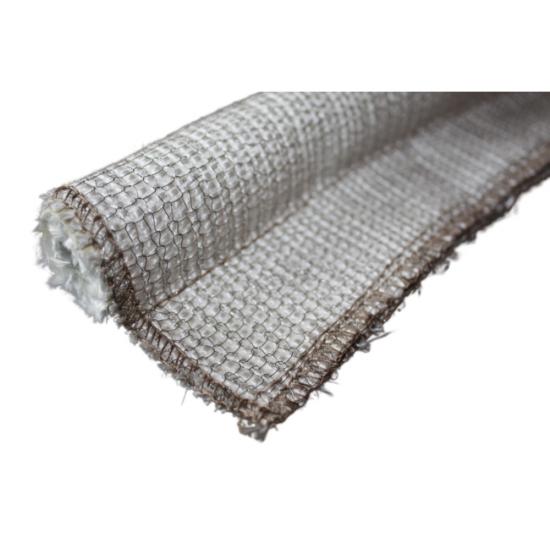

Уплотнение типа «головастик» с керамическим сердечником, покрытием из керамической ткани и оплеткой из Inconel

Уплотнение типа «головастик» с керамическим сердечником, покрытием из керамической ткани и оплеткой из Inconel — это высокотемпературный уплотнительный компонент, разработанный для промышленного оборудования, подвергающегося сильному нагреву, многократному сжатию и механическому износу. Его многослойная конструкция сочетает в себе проволочную оплетку из Inconel, покрытие из керамической ткани и керамический сердечник, создавая усиленное уплотнение типа «головастик» для сложных условий теплоизоляции.

Внешняя оплетка из Inconel обеспечивает дополнительную механическую защиту поверхности керамической ткани, в то время как керамическая ткань образует термостойкий текстильный барьер вокруг керамического сердечника. Закругленная часть («голова») создает основное уплотнение при сжатии, а прикрепленный «хвост» обеспечивает удобную секцию для крепления на дверцах, панелях, рамах и тепловом оборудовании.

BSTFLEX производит это уплотнение типа «головастик» с Inconel в размерах и конфигурациях, соответствующих конкретным задачам, для дверей печей, промышленных сушильных камер, обжиговых печей, оборудования для термической обработки, огнеупорных систем и других высокотемпературных корпусов.

Многослойная конструкция для сложных условий теплоизоляции

В отличие от простого текстильного уплотнения, это усиленное уплотнение типа «головастик» использует несколько слоев материала для удовлетворения различных эксплуатационных требований. Каждый компонент выполняет определенную функцию в готовом уплотнительном узле.

Слой конструкции	Материал	Основная функция
Внешняя оплетка	Проволока из Inconel	Обеспечивает механическое усиление и защиту от поверхностного износа
Тканевое покрытие	Керамическаяткань	Обеспечивает высокотемпературную текстильную защиту вокруг сердечника
Уплотнительный сердечник	Керамический сердечник	Формирует сжимаемое тело уплотнительной «головы» типа «головастик»
Монтажный «хвост»	Текстильная конструкция, соответствующая конкретному применению	Обеспечивает зону крепления для фиксации уплотнения на оборудовании
Шитье	Высокотемпературная швейная нить, подобранная для данного применения	Фиксирует многослойную сборку во время транспортировки и эксплуатации

Зачем использовать оплетку из Inconel?

Проволочная оплетка из Inconel является отличительной особенностью этого высокотемпературного уплотнения типа «головастик». Она образует защитную металлическую сетку вокруг конструкции из керамической ткани, помогая уплотнению выдерживать механический контакт и поверхностное истирание, которые могут возникнуть во время установки, движения двери, технического обслуживания или многократных циклов нагрева и охлаждения.

Эта усиленная конструкция особенно полезна там, где обычное открытое уплотнение из керамического текстиля может подвергаться трению или физическому контакту с соседними металлическими компонентами. Оплетка обеспечивает дополнительный защитный слой, не заменяя гибкую уплотнительную функцию керамического сердечника.

Точный сплав Inconel, диаметр проволоки, конструкция сетки и плотность оплетки могут быть выбраны в соответствии с требуемыми тепловыми и механическими характеристиками готового уплотнения.

Покрытие из керамической ткани

Покрытие из керамической ткани окружает керамический сердечник и обеспечивает основной текстильный барьер между внутренней уплотнительной структурой и рабочей средой. Керамическая ткань подходит для высокотемпературных применений, где обычные органические ткани непригодны.

Конструкция ткани также позволяет готовому уплотнению оставаться достаточно гибким для установки по периметру дверей, в смотровых отверстиях, на изогнутых рамах и других конструкциях сложной геометрии. Выбор материала может быть скорректирован в зависимости от температурного воздействия, требований к гибкости, механических условий и конструкции оборудования.

Уплотнительная структура с керамическим сердечником

Керамический сердечник образует закругленную «голову» уплотнения типа «головастик». Когда дверца или панель оборудования закрывается, «голова» сжимается относительно сопрягаемой поверхности, создавая уплотнительный контакт, необходимый по периметру отверстия.

Керамический сердечник обеспечивает тело и профиль, необходимые для сжатия, сохраняя при этом внутреннюю уплотнительную структуру неметаллической. Диаметр, плотность и конструкция сердечника могут быть выбраны в соответствии с имеющимся уплотнительным зазором и желаемыми характеристиками сжатия.

Как работает уплотнение типа «головастик» с Inconel

Прокладка устанавливается так, чтобы уплотнительный элемент (баллон) располагался по периметру уплотнения, а хвостовик был закреплен на двери, раме, панели или удерживающей конструкции. При закрытии оборудования баллон сжимается между сопрягаемыми поверхностями.

Закругленный профиль помогает распределить сжатие по площади уплотнения, а не концентрировать нагрузку вдоль узкой плоской полосы. Это делает конструкцию подходящей для оборудования, где сопрягаемые поверхности подвергаются небольшим изменениям в выравнивании, тепловому расширению или частому открыванию и закрыванию.

Расположите баллон вдоль требуемого периметра уплотнения.
Совместите монтажный хвостовик с предназначенной для крепления поверхностью.
Закрепите хвостовик с помощью указанного метода крепления или фиксации.
Закройте сопрягаемую дверь или панель, чтобы обеспечить сжатие баллона.
Убедитесь, что прокладка не сжата чрезмерно и не имеет механических ограничений.

Преимущества эксплуатационных характеристик

Усиленная конструкция для работы в сложных высокотемпературных условиях
Оплетка из проволоки Inconel обеспечивает механическую защиту внешней поверхности
Покрытие из керамической ткани создает термостойкий текстильный барьер
Керамический сердечник образует гибкий сжимаемый уплотнительный баллон
Подходит для многократных циклов теплового воздействия при правильном подборе характеристик
Может использоваться для изогнутых и специализированных контуров уплотнения
Полезно там, где требуется как термостойкость, так и защита от истирания
Доступны индивидуальные размеры баллона и хвостовика
Подходит для производства OEM и программ замены прокладок

Области применения

Усиленная конструкция делает эту прокладку типа «головастик» с оплеткой из Inconel подходящей для теплового оборудования, где прокладка может подвергаться воздействию как высоких температур, так и физического износа.

Двери промышленных печей
Корпуса печей для термообработки
Двери и смотровые панели промышленных печей
Двери и смотровые отверстия обжиговых печей
Оборудование для термической обработки
Оборудование с футеровкой из огнеупорных материалов
Высокотемпературные камеры
Корпуса оборудования для сжигания
Сушильные и отверждающие печи
Оборудование для производства стекла
Оборудование для целлюлозно-бумажной промышленности
Индивидуальные OEM-системы теплового уплотнения

Уплотнение дверей печей

Двери печей подвергаются значительным перепадам температур, тепловому расширению, механическим перемещениям и многократному сжатию. Прокладка, используемая по периметру двери, должна сохранять свой профиль уплотнения, выдерживая при этом физические условия, связанные с открыванием и закрыванием оборудования.

Оплетка из Inconel помогает защитить покрытие из керамической ткани от механических повреждений, в то время как керамический сердечник обеспечивает сжимаемость баллона. Такое сочетание делает прокладку подходящей для конструкций дверей печей, где стандартная текстильная прокладка типа «головастик» может потребовать дополнительного усиления поверхности.

Применение в промышленных печах и сушилках

В промышленных печах и сушилках часто используются периметральные уплотнения вокруг дверей, съемных панелей, смотровых люков и отверстий для доступа. Геометрия прокладки может быть изготовлена в соответствии с периметром оборудования, включая прямые участки и формованные секции по индивидуальному заказу.

Для крупного теплового оборудования прокладка может поставляться в соответствии с техническим чертежом или заданной длиной периметра. Конструкция углов и методы соединения могут быть проработаны в процессе производства для создания практичного решения по установке.

Варианты прокладок типа «головастик» с оплеткой из Inconel по индивидуальному заказу

BSTFLEX может адаптировать конструкцию прокладки в соответствии с физическими размерами и условиями эксплуатации оборудования. Правильная конфигурация зависит от уплотняемого зазора, требований к сжатию, температуры, механического воздействия, способа установки и доступного монтажного пространства.

ИндивидуализацияИндивидуализация	Учет особенностей применения
Диаметр уплотнительного элемента	Подбирается в соответствии с уплотняемым зазором и требуемым сжатием
Ширина хвостовика	Разрабатывается с учетом доступной монтажной поверхности или системы крепления
Общая длина	Поставляется в соответствии с периметром оборудования или отдельными секциями
Оплетка из Inconel	Конструкция проволоки и сетки подбирается в зависимости от механического воздействия
Керамическая ткань	Подбирается в соответствии с требованиями к термостойкости и гибкости
Керамический сердечник	Подбирается в соответствии с требованиями к профилю, сжатию и установке
Геометрия профиля	Может быть адаптирована к специфическим схемам уплотнения оборудования
Способ крепления	Конфигурация хвостовика может быть адаптирована для механического крепления или фиксирующих каналов

Технические данные

Наименование	Спецификация
Тип продукта	Тадпольная прокладка с оплеткой из Inconel, покрытием из керамической ткани и керамическим сердечником
Конструкция прокладки	Профиль с уплотнительным элементом и хвостовиком
Внешнее армирование	Оплетка из проволокиInconel
Тканевое покрытие	Керамическая ткань
Сердечник	Керамический сердечник
Температурный диапазон	Зависит от марки материала, конструкции, условий воздействия и готовой конструкции прокладки
Профиль	Индивидуальная конфигурация уплотнительного элемента и хвостовика
Производство	Изготавливается по индивидуальному заказу в соответствии с требованиями применения
Типовое применение	Высокотемпературная герметизация, дверцы теплового оборудования, панели и смотровые люки

Температурные характеристики следует оценивать на основе всей конструкции прокладки, а не только одного материала. Непрерывная рабочая температура, пиковая температура, термические циклы, атмосфера, прямое воздействие пламени, сжатие, механическое перемещение и поверхностное истирание — все это может повлиять на срок службы.

Прокладка типа «головастик» из Inconel против стандартной керамической прокладки типа «головастик»

В обеих конструкциях используются керамический сердечник и компоненты из керамического текстиля, но добавление оплетки из Inconel меняет механические характеристики готовой прокладки.

Характеристика	Керамическая тканевая прокладка типа «головастик»прокладка	Прокладка типа «головастик» с оплеткой из Inconel
Керамический сердечник	Да	Да
Покрытие из керамической ткани	Да	Да
Оплетка из проволоки Inconel	Нет	Да
Механическая защита поверхности	Стандартная текстильная защита	Дополнительное металлическое армирование
Лучше всего подходит для	Высокотемпературная герметизация	Высокотемпературная герметизация с повышенным механическим или абразивным воздействием

Прокладка типа «головастик», уплотнение типа «головастик» и лента для прокладки типа «головастик»

Одна и та же общая конструкция уплотнения типа «луковица-хвост» может называться прокладка типа «головастик», уплотнение типа «головастик», лента типа «головастик», или лента для прокладки типа «головастик» в зависимости от поставщика, отрасли или применения.

Для инженерных и закупочных целей важными факторами являются профиль, сердечник, материал покрытия, армирование, способ крепления и условия эксплуатации. BSTFLEX может изготовить изделие в соответствии с терминологией и спецификациями, используемыми в чертежах заказчика и документации на оборудование.

Как выбрать уплотнение типа «головастик» из Inconel

Выбор правильного высокотемпературного уплотнения типа «головастик» требует большего, чем просто выбор материала на основе его максимальной температуры. Готовая прокладка должна соответствовать механическим и размерным условиям оборудования.

Измерьте уплотнительный зазор: Определите доступное пространство до и после закрытия дверцы или панели.
Выберите диаметр «луковицы»:Баллон должен обеспечивать требуемое сжатие без чрезмерной деформации.
Проверьте состояние поверхности:Определите наличие трения, абразивного износа, вибрации или повторяющихся движений.
Укажите тепловое воздействие:Учитывайте нормальную рабочую температуру, пиковую температуру, термические циклы и атмосферу.
Определите метод крепления:Подтвердите, как хвостовик будет крепиться к двери, раме или панели.
Выберите армирование:Оплетку из Inconel можно рассматривать в случаях, когда требуется дополнительная защита поверхности.

Сменные и OEM-уплотнения типа «головастик»

BSTFLEX поставляет изготовленные на заказ уплотнения типа «головастик» как для нового оборудования, так и для замены. Если оригинальное уплотнение больше недоступно, замену можно разработать на основе размеров, чертежей, фотографий с измерениями или физического образца.

Для OEM-проектов профиль уплотнения может быть интегрирован в конструкцию оборудования с самого начала. Для задач технического обслуживания основное внимание может быть уделено соответствию существующему уплотнительному зазору, схеме монтажа и характеристикам сжатия.

Часто задаваемые вопросы

Что такое уплотнение типа «головастик» с оплеткой из Inconel?

Уплотнение типа «головастик» с оплеткой из Inconel — это высокотемпературное уплотнение с баллоном и хвостовиком, армированное проволочной оплеткой из Inconel. В этой конструкции оплетка из Inconel окружает керамический сердечник, покрытый керамической тканью, обеспечивая как тепловую герметизацию, так и дополнительную механическую защиту.

Почему Inconel используется в уплотнениях типа «головастик»?

Оплетка из Inconel может обеспечить дополнительную устойчивость к механическому износу и абразивному воздействию на поверхность. Это особенно полезно там, где уплотнение может тереться о металлические компоненты или подвергаться физическому воздействию во время повторяющейся работы оборудования.

Какова роль керамического сердечника?

Керамический сердечник формирует закругленный уплотнительный баллон и обеспечивает сжимаемое тело уплотнения. Его размеры и конструкция влияют на характеристики сжатия уплотнения.

Где можно использовать это уплотнение типа «головастик» из Inconel?

Типичные области применения включают двери печей, промышленные сушильные шкафы, двери обжиговых печей, оборудование для термической обработки, высокотемпературные камеры, огнеупорное оборудование, смотровые панели и другие тепловые ограждения.

Можно ли изготовить уплотнение с оплеткой из Inconel по индивидуальному заказу?

Да. BSTFLEX может настроить диаметр баллона, размеры хвостовика, длину, конструкцию керамической ткани, керамический сердечник, оплетку из Inconel, геометрию профиля и конфигурацию крепления в соответствии с областью применения.

Можете ли вы изготовить сменное уплотнение по образцу?

Да. Существующий образец уплотнения, чертеж, спецификация размеров или информация о применении могут быть использованы для разработки замены или эквивалентной конфигурации по индивидуальному заказу.

Какую температуру может выдержать это уплотнение типа «головастик»?

Температурная стойкость зависит от общей конструкции материалов и рабочей среды. Керамическую ткань, керамический сердечник, оплетку из Inconel, швейные материалы, уровень сжатия, атмосферу и продолжительность воздействия следует оценивать в совокупности при определении соответствующей рабочей температуры.

Запросить изготовление уплотнения типа «головастик» из Inconel по индивидуальному заказу

Если вашему оборудованию требуется уплотнение типа «головастик» из Inconel с покрытием из керамической ткани и керамическим сердечником, BSTFLEX может разработать индивидуальную конфигурацию уплотнения с учетом размеров вашего оборудования и условий эксплуатации.

При запросе коммерческого предложения укажите требуемый диаметр баллона, размеры хвостовика, длину уплотнения, метод установки, рабочую температуру, тип оборудования и любую доступную информацию о чертежах или образцах.

Свяжитесь с BSTFLEX для заказа керамического уплотнения типа «головастик» с оплеткой из Inconel для высокотемпературных промышленных уплотнительных систем.
