Как указать алюмосиликоновый стекловолоконный чехол для автомобильной проводки

Oct 29,2026

Для провода датчика, проложенного мимо выпускного коллектора, недостаточно просто светоотражающей оболочки. Инженер должен знать, откуда исходит тепло, насколько близко к нему проходит провод и можно ли установить оболочку, не повредив её внешнюю поверхность. Для новой конструкции жгута проводов одним из вариантов является трубчатая оболочка из стекловолокна с алюминиевым силиконовым покрытием. Она сочетает в себе стекловолоконную оплетку с алюминиевым и силиконовым покрытием снаружи; фактический тепловой эффект зависит от готовой сборки и условий её эксплуатации.

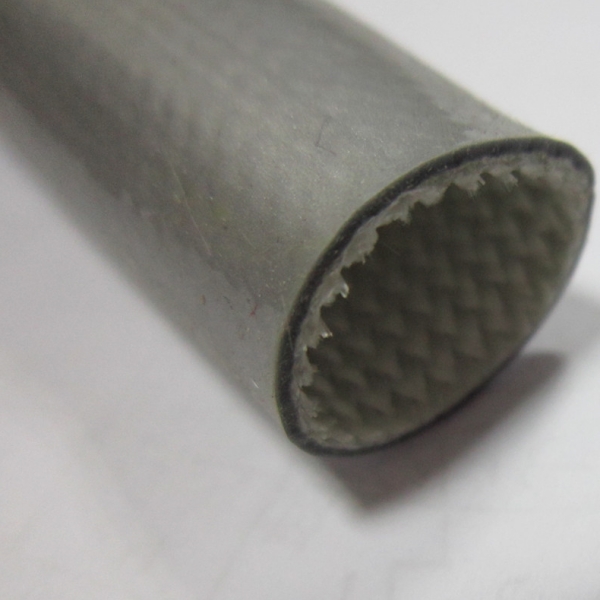

aluminum silicone coated fiberglass sleeve

Начните с трассы, а не с номинального диаметра втулки.

Отметьте наиболее нагревающиеся участки на чертеже или фотографии. Запишите ближайший компонент выхлопной системы, расстояние до него, длину зоны воздействия и положение зажимов, ответвлений и разъемов. Защитная гильза, надеваемая на прямой кабель на верстаке, может сминаться на изгибе или упираться в выступ разъема. Измерьте жгут проводов в самой широкой точке защищаемого участка, затем измерьте каждую деталь, через которую должна пройти защитная гильза во время сборки.

Также зафиксируйте, установлен ли жгут проводов до установки двигателя. Это изделие представляет собой цельную трубу, поэтому для его установки обычно необходим доступный конец. Если разъем снять невозможно, уточните наличие подходящей разъемной или обхватывающей конструкции, вместо того чтобы предполагать, что эта труба может открываться по всей длине.


Разберитесь, на что способна и на что не способна отражающая поверхность.

Внешняя оболочка предназначена для отвода теплового излучения от расположенных рядом горячих частей. Она должна быть обращена к источнику и оставаться относительно неповрежденной. Истирание о кронштейн, многократное трение о зажим, загрязнение маслом или чрезмерно сильный изгиб могут изменить состояние поверхности. Втулка не создает фиксированного безопасного зазора, а отражающее покрытие не устанавливает допустимую температуру изоляции провода внутри нее.

При оценке следует разделить измерения на три части: температура источника тепла, температура внешней оболочки и температура кабеля или провода датчика в условиях фактического рабочего цикла. Результаты могут отличаться в режиме холостого хода, при длительной нагрузке и при нагреве после выключения. Если узел находится в непосредственном контакте с горячей трубой, этот контакт следует указать явно; воздействие лучистого тепла и контактное тепло — это разные испытания.


Проверьте готовую накладку, сравнив её с ремнями безопасности.

Онстраница товара: алюминиевая силиконовая оболочка из стекловолокнаВ таблице указаны номинальные внутренние диаметры и допуски по диаметру, включая малые размеры для отдельных выводов. Рассматривайте таблицу как отправную точку для запроса образца. Укажите конечный внутренний диаметр и соответствующий допуск для предлагаемого размера, затем подтвердите фактическую посадку на жгут проводов и любые препятствия при установке. Толщина покрытия и смещение оплетки имеют значение, когда деталь приближается к пределу своего номинального размера.

Для проведения производственных испытаний проверьте обрезанный конец, прямой участок, самый крутой изгиб и область под каждым крепежным зажимом. Убедитесь, что гильза не смещает ответвление или соединитель. Решите, будут ли концы удерживаться механически, закрыты утвержденным концевым элементом или останутся доступными для обслуживания. Не следует предполагать, что обычная лента или клей выдержат те же воздействия, что и гильза.


Что следует включить в образец запроса

  • Схема страховочного троса или фотография с маркировкой, указывающая на защищенную длину и ориентацию относительно источника тепла.
  • Наружный диаметр по всей длине трубопровода и максимальный диаметр, который труба должна пройти во время сборки.
  • Минимальный радиус изгиба при установке, зажимы, точки контакта и доступный зазор.
  • Источник тепла, расстояние, рабочий цикл, тепловыделение при выключении и любой прямой контакт.
  • Тип изоляции провода и допустимая для него температура указаны поставщиком провода.
  • Требуемая длина образца, предлагаемый размер рукава, годовой объем и любые критерии проверки.

Если для предлагаемой конструкции требуются определенные тепловые или электрические характеристики, запросите данные испытаний. Название продукта само по себе не является показателем температурного режима, и конструкция из стекловолокна сама по себе не доказывает конкретные диэлектрические свойства. Если электрическая изоляция является требованием безопасности, перед утверждением защитной оболочки укажите применимый метод испытаний, образец и допустимое значение.


Практический пример проверки

Установите образец в соответствии с предполагаемым методом производства. Сфотографируйте поверхность до и после натягивания образца на жгут проводов, особенно в местах разъемов и изгибов. Проверьте наличие оголенных стекловолокон, повреждений покрытия, расслоения, скольжения на концах и помех в точках обслуживания. Затем сравните температуру защищенных и незащищенных выводов в тех же местах в течение репрезентативного рабочего цикла. Запишите условия окружающей среды и расположение датчика, чтобы другой инженер мог воспроизвести сравнение.

Если маршрут меняется или конструкция разъема изменяется, повторите проверку соответствия. Положительный результат по одному диаметру жгута проводов или одной компоновке двигателя не следует рассматривать как одобрение для всех вариантов.


Часто задаваемые вопросы

Можно ли установить эту втулку поверх собранного разъема?

Измеряйте разъем только в том случае, если его максимальный внешний диаметр позволяет ему пройти через выбранную защитную оболочку без повреждений. Измеряйте разъем, а не только кабельный пучок. Если доступ к свободному концу невозможен, обсудите возможность использования разъемной конструкции.

Гарантирует ли алюминиевая поверхность стабильное снижение температуры проволоки?

Нет. На результат влияют зазор, температура источника, состояние поверхности, движение воздуха, точки контакта и рабочий цикл. Проверьте всю трассу с помощью датчиков температуры на защищаемом компоненте.

Подходит ли он в качестве сертифицированной электроизоляционной изоляции?

Не следует делать выводы о диэлектрических свойствах на основе описания материала. Запросите результаты испытаний для конкретного размера и конструкции в соответствии с электрическими требованиями сборки.

Для получения образца или коммерческого предложения, пожалуйста, пришлите чертеж жгута проводов и условия эксплуатации, а также необходимые габаритные размеры. Компания Anhui Parker New Material Co., Ltd. сможет сравнить конструкцию рукава и объем образца с фактическим монтажом.
