Противопожарный чехол для гидравлических шлангов металлургического завода: брызги расплавленного металла, лучистое тепло и прокладка

Oct 29,2026

На сталелитейном заводе вопрос заключается не просто в том, находится ли гидравлический шланг в горячей зоне. Правильный противопожарный чехол зависит от того, что именно воздействует на шланг: постоянное лучистое тепло, кратковременное пламя, брызги расплавленного металла, горячие частицы, механическое трение или несколько из этих факторов одновременно в одном и том же месте.

Для гидравлических линий, подвергающихся воздействию сильного внешнего тепла или брызг расплава, чехол из стекловолокна с силиконовым покрытием создает тепловой барьер вокруг шланга. Там, где также присутствует механический износ, конструкция готового чехла должна выбираться и проверяться как на предмет теплового воздействия, так и на предмет истирания, а не исходить из предположения, что любой высокотемпературный чехол решит любую проблему защиты шлангов.

BSTFLEX производит несколько конструкций для таких условий эксплуатации. Hydraulic Hose Protection Fire Sleeve представляет собой отправную точку для гидравлических систем, подвергающихся воздействию тепла, пламени, брызг расплава и механического износа, в то время как Texturized Fiberglass Fire Sleeve предлагает более толстую конструкцию из стекловолокна для тех применений, где оценивается более тяжелая конструкция чехла.

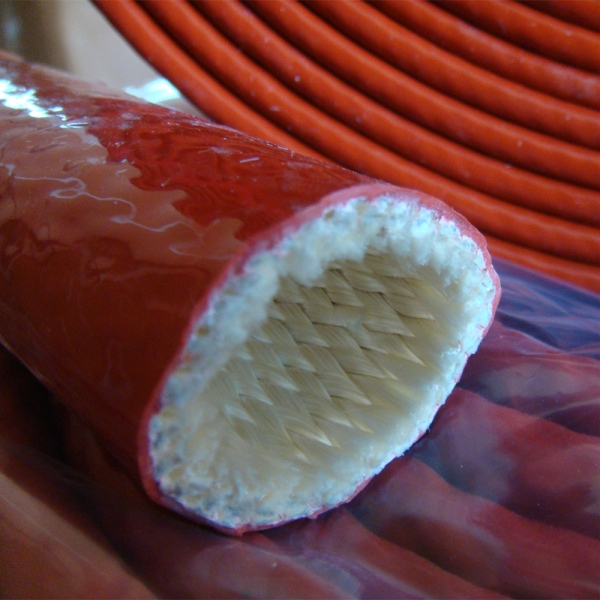

silicone fiberglass fire sleeve

От чего должен защищать противопожарный чехол на сталелитейном заводе?

Противопожарный чехол для сталелитейного завода — это внешнее защитное покрытие для шлангов, кабелей или трубопроводов, работающих вблизи высокотемпературного оборудования. Его назначение должно определяться реальной внешней опасностью, а не только названием отрасли.

Опасность Что происходит на шланге Что должна учитывать спецификация чехла
Лучистое тепло Шланг нагревается без контакта с горячим оборудованием. Продолжительность воздействия, расстояние до источника, установленная геометрия и температура шланга под чехлом.
Брызги расплавленного металла Капли или брызги кратковременного действия могут непосредственно попадать на защитный слой шланга. Применимые данные испытаний на брызги расплава, покрытие чехла, конструкция швов и детали открытых концов.
Пламя или тепловая вспышка Узел может подвергаться кратковременному прямому тепловому воздействию. Условия испытаний для конкретного продукта, продолжительность воздействия и критерии приемки.
Горячие частицы и окалина Горячий мусор может контактировать с защищенным участком или скапливаться вокруг него. Состояние поверхности, трассировка, ориентация и частота осмотра.
Истирание и вибрация Шланг или чехол многократно контактируют с конструкциями машин или соседними линиями. Износостойкость, зазоры, точки опоры и движение оборудования.
Загрязнение маслом Гидравлическая жидкость или индустриальное масло могут попасть на защитную поверхность. Данные по маслостойкости для конкретного продукта и процедура проверки.

Эти опасности следует регистрировать отдельно. Чехол, испытанный на воздействие капель расплавленного металла, не должен автоматически считаться пригодным для погружения в расплавленный металл, а высокий рейтинг постоянной температуры не определяет его характеристики при воздействии прямого пламени.

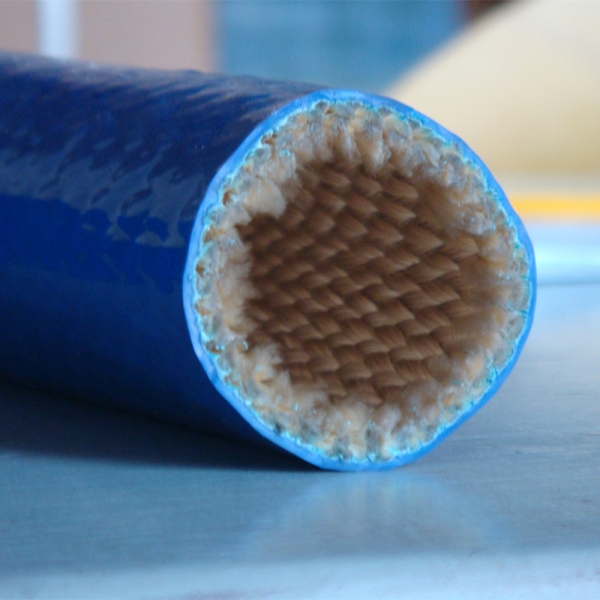

silicone fiberglass fire sleeve

Где следует проверять защиту гидравлических шлангов на сталелитейном заводе?

Планировка каждого предприятия уникальна, но определенные зоны оборудования заслуживают более внимательного рассмотрения прокладки шлангов, поскольку гидравлические системы могут работать вблизи концентрированного тепла, горячих материалов или движущихся механизмов.

Прокатное и валковое оборудование

Гидравлические линии вокруг клетей прокатных станов, направляющих и связанных с ними приводных механизмов могут сочетать движение, вибрацию и повышенную температуру окружающей среды. Трассу шланга следует сначала проверить на предмет механического контакта и зазора от горячих компонентов.

Если избежать внешнего тепла невозможно, укажите участок, требующий установки огнеупорного чехла, и проверьте этот участок во всем диапазоне разрешенного движения оборудования. Оболочка, которая работает, когда оборудование остановлено, может сминаться, смещаться или тереться при изменении положения привода.

Участки непрерывного литья и обработки горячей продукции

Там, где гидравлические линии работают вокруг оборудования для разливки или обработки горячей продукции, определите, является ли достоверным воздействием в первую очередь лучистое тепло, горячие частицы или брызги расплава. Это не взаимозаменяемые условия.

Укажите источник тепла и вероятное направление брызг на чертеже применения. Это поможет определить требуемое покрытие и избежать ситуации, когда каждая гидравлическая линия в зоне рассматривается так, будто она подвергается одинаковой тепловой нагрузке.

Печное и металлургическое оборудование

Гидравлические системы, работающие вблизи печей, загрузочного оборудования или других металлургических процессов, могут подвергаться воздействию интенсивного лучистого тепла даже без прямого контакта с пламенем или металлом.

Измерьте или установите фактическую нагрузку в месте расположения шланга. Температура печи или металлической ванны не совпадает с температурой, которой подвергается защитный чехол.

Зоны технического обслуживания с частой заменой шлангов

Некоторые шланги требуют относительно частой проверки или замены из-за движения машины или условий эксплуатации. В таких местах метод установки становится частью спецификации защитного чехла.

Трубчатый рукав может подойти при изготовлении сменного шлангового узла. Если шланг уже подсоединен и его трудно снять, вместо этого можно рассмотреть разъемную конструкцию.


Брызги расплавленного металла требуют конкретных доказательств

Брызги расплавленного металла не должны сводиться к маркетинговой фразе вроде «устойчивость к экстремальному теплу». Это отдельная внешняя опасность, которая должна подтверждаться соответствующим методом испытаний.

BSTFLEXОгнестойкий защитный чехол для гидравлических шланговпрошло оценку с использованием испытания на брызги расплавленного металла по стандарту BS EN 373. В той же информации о продукции также указаны испытания на истирание по стандарту BS EN 388 и испытания на маслостойкость по стандарту BS EN ISO 6530.

Эти результаты служат полезным основанием для выбора изделия, однако названия испытаний должны относиться именно к испытанной конструкции огнестойкого чехла. Они не распространяются автоматически на каждый чехол с силиконовым покрытием, тип застежки, модифицированный шов или изготовленный на заказ чехол, поставляемый производителем.

Для проекта на сталелитейном заводе задайте четыре вопроса:

  • Какая именно конструкция огнестойкого чехла подвергалась испытаниям?
  • Какой материал или какое воздействие использовались в ходе испытания?
  • Какова была продолжительность испытания и каковы были критерии приемки?
  • Соответствует ли предлагаемая к установке конфигурация испытанному изделию?

Если условия применения предполагают более суровое воздействие, чем то, для которого имеются подтверждающие данные, выявите этот пробел до размещения заказа в производство.

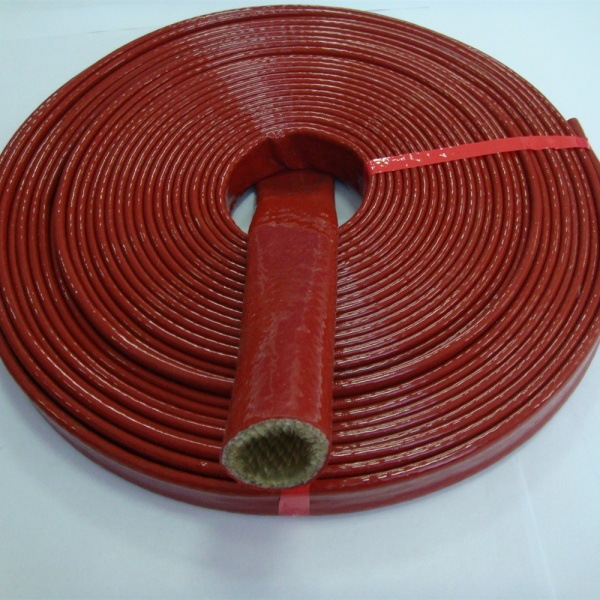

silicone fiberglass fire sleeve

Лучистое тепло и брызги расплавленного металла представляют собой разные задачи при выборе

Гидравлический рукав может подвергаться термическому разрушению даже в том случае, когда пламя или расплавленный металл никогда не касаются его. Лучистая энергия от находящейся поблизости горячей поверхности может постоянно повышать температуру оболочки рукава во время работы.

При воздействии лучистого тепла определите расстояние между рукавом и источником тепла, продолжительность работы, доступный воздушный поток и наличие каких-либо барьеров. Где это возможно, улучшите прокладку или увеличьте расстояние, прежде чем полагаться только на изоляцию.

Затем определите, какая температура является допустимой для рукава. Назначение огнестойкого чехла — уменьшить внешнее тепловое воздействие; он не изменяет допустимые пределы для жидкости, давления или температуры, установленные производителем рукава.

Не оценивайте температуру рукава путем вычитания предполагаемого количества градусов из температуры источника тепла. Теплопередача зависит от геометрии монтажа и условий эксплуатации. Если температура защищаемого компонента имеет критическое значение, проверьте ее на реальной сборке или посредством соответствующей инженерной оценки.


Когда имеет смысл использовать особо прочный огнестойкий чехол?

Далеко не каждая установка на сталелитейном заводе нуждается в самом толстом из доступных чехлов. Дополнительный материал изменяет внешний диаметр, гибкость, монтажные зазоры и стоимость.

Огнестойкий чехол BSTFLEX HFRS из текстурированного стекловолокнаизготавливается из текстурированной стекловолоконной нити с покрытием из силиконовой резины и имеет более толстую структуру стекловолокна по сравнению со стандартным огнестойким чехлом. Компания BSTFLEX указывает сталелитейные заводы в числе областей применения своей продукции.

Это делает данное изделие вариантом для оценки в тех случаях, когда проект требует более тяжелой конструкции чехла. Его не следует выбирать только потому, что название «особо прочный» звучит более надежно.

Сравните предложенные стандартную и усиленную конструкции по следующим параметрам:

Точка сравнения Вопрос для проверки образца
Внешний диаметр в смонтированном виде Проходит ли более толстый чехол мимо кронштейнов, направляющих и соседних компонентов?
Изгиб Сохраняет ли готовая сборка требуемый производителем рукава радиус изгиба?
Механический контакт Будет ли сам чехол регулярно тереться о близлежащее оборудование?
Тепловое требование Какое изделие имеет документальные подтверждения, применимые к требуемым условиям воздействия?
Способ установки Может ли выбранная конструкция быть установлена поверх планируемого рукава и фитингов?
Осмотр Смогут ли специалисты по-прежнему осматривать рукав, концевые фитинги и защищенную трассу?

Выбор должен основываться на требуемых эксплуатационных характеристиках в готовом виде, а не только на толщине стенки.

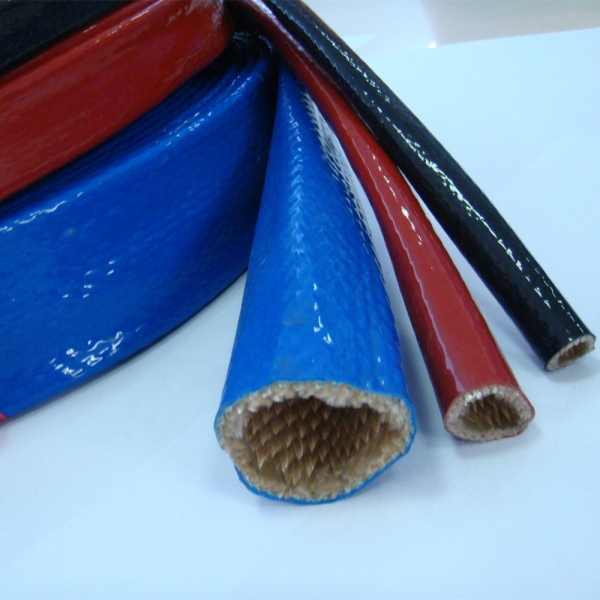

silicone fiberglass fire sleeve

Нагрев плюс истирание: не решайте одну проблему за счет создания другой

Трассы рукавов на сталелитейных заводах часто сочетают тепловое воздействие с вибрацией или механическим контактом. В такой ситуации покупателю следует избегать рассмотрения тепла и истирания как двух несвязанных параметров из каталога.

Огнестойкий чехол для гидравлических рукавов BSTFLEX имеет отдельные результаты испытаний на воздействие брызг расплавленного металла и истирание. Это полезно там, где актуальны оба фактора риска, однако правильность установки все равно необходимо проверить с учетом реального характера контакта.

Сначала определите, что именно трется. Если рукав регулярно прижимается к острому кронштейну из-за неправильной прокладки трассы, добавление защитного чехла не устранит первопричину проблем с прокладкой.

Где это возможно:

  • исправьте трассу рукава;
  • соблюдайте требуемый радиус изгиба;
  • используйте надлежащие опоры и зазоры;
  • разделяйте рукава, перемещающиеся относительно друг друга;
  • защитите оставшуюся неизбежную зону нагрева и износа с помощью указанного чехла.

Для применения, где преобладает низкотемпературное трение, а не нагрев, лучшим решением может стать специальный износостойкий текстильный чехол. Огнезащитный чехол не должен автоматически рассматриваться как лучший выбор для каждого рукава на машине.


Каким должен быть размер огнезащитного чехла для рукавов на сталелитейном заводе?

В качестве исходного измерения используйте наружный диаметр готового рукава. Условный проход (dash number) гидравлического рукава обычно обозначает номинальный диаметр отверстия, а не наружный диаметр по внешней оболочке рукава.

Затем проверьте размер самого большого фитинга, обжимной муфты или соединителя, через который должен пройти трубчатый чехол. Чехол, подходящий по размеру к телу рукава, может не пройти через готовый конец рукава.

Таблица размеров огнезащитных чехлов BSTFLEX Fire Sleeve Size Chart подробно описывает порядок проверки внешнего диаметра рукава и зазоров для фитингов.

Для установки на сталелитейном заводе также проверьте готовый наружный диаметр после установки чехла. Дополнительная толщина стенки может уменьшить зазор в опоре, возле роликового стенда или между соседними движущимися узлами.


Новый узел рукава или модернизация существующего оборудования?

Новый узел рукава

Когда рукав изготавливается или заменяется во время планового технического обслуживания, трубчатый огнезащитный чехол обычно можно рассматривать как часть определенного процесса сборки рукава. Установите требуемую длину чехла и способ заделки концов перед окончательным монтажом.

Не изменяйте одобренный производителем рукава процесс сборки фитингов только ради установки чехла.

Существующий подсоединенный рукав

Если оба фитинга уже подключены и доступ к концам ограничен, насильственная установка чехла большего размера может привести к излишне свободному монтажу.

Защитный чехол на липучке BSTFLEX Snap Wrap Firesleeve представляет собой разъемную конструкцию, которую можно разместить вокруг уже установленного рукава. Это может быть полезно там, где важен доступ для технического обслуживания.

При эксплуатации на сталелитейном заводе оцените закрытый шов и механизм застежки с точки зрения реального направления тепла и брызг. Разъемный чехол обеспечивает доступ при монтаже, но это не значит, что место его стыка можно размещать непосредственно в зоне любого термического воздействия без предварительной оценки.


В зонах попадания брызг расплавленного металла положение концов имеет значение

У защищенного рукава все равно остаются переходные точки, где огнезащитный чехол заканчивается и начинается фитинг или незащищенный рукав. Отметьте эти положения на монтажном чертеже.

Убедитесь, что брызги не могут попасть в открытый текстильный конец, что чехол не сможет соскользнуть с защищенного участка и что способ фиксации остается доступным для осмотра.

Там, где требуется герметизация концов или механическая фиксация, укажите утвержденную ленту, хомут или способ заделки как часть готового узла. Не заменяйте их обычной кабельной стяжкой или универсальной лентой только потому, что их проще достать во время техобслуживания.

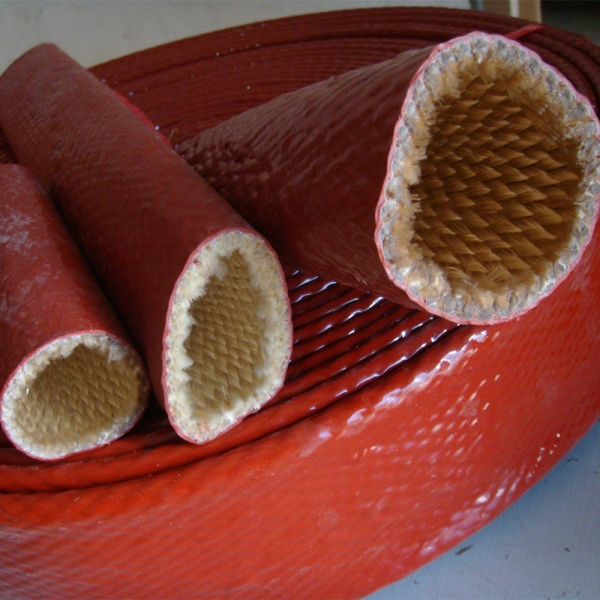

silicone fiberglass fire sleeve

Наличие масла на чехле — это сигнал к проведению осмотра

Среды с гидравлическим оборудованием редко бывают полностью свободны от масла. Огнестойкий чехол для гидравлических рукавов BSTFLEX прошел испытания на маслостойкость, однако масло, обнаруженное на установленном чехле, все равно должно послужить поводом для проведения осмотра.

Определите, произошло ли загрязнение в результате планового технического обслуживания, постороннего источника или утечки из защищенного шланга или фитинга.

Огнезащитный чехол нельзя использовать для сокрытия:

  • протекающего гидравлического фитинга;
  • поврежденной оболочки шланга;
  • оголенного армирования;
  • поврежденной от нагрева резины;
  • перегиба или раздавленного участка;
  • неустановленного источника жидкости.

Устраните проблему со шлангом перед восстановлением защитного покрытия.


Как на сталелитейном заводе следует проверять огнезащитные чехлы?

Интервалы проверок должны соответствовать требованиям по обслуживанию и рискам оборудования, а не универсальному количеству часов работы.

Во время официального осмотра ищите видимые изменения как в защитном чехле, так и в месте его установки:

Зона осмотра На что обратить внимание
Силиконовая поверхность Порезы, сильное затвердевание, отсутствие покрытия, повреждения от ожогов или участки, задетые горячим материалом.
Стекловолоконная основа Оголенные или поврежденные волокна и потеря предусмотренной защитной стенки.
Положение чехла Смещение из предназначенной зоны нагрева или брызг.
Концы и фиксация Слабые хомуты, поврежденная концевая заделка или попадание загрязнений внутрь чехла.
Подлежащий шланг Истирание, утечка, деформация или тепловое повреждение при наличии доступа для осмотра.
Маршрут прокладки на машине Новые точки контакта, вызванные износом оборудования, регулировкой или изменением трассы шланга.

После крупного инцидента с разбрызгиванием расплавленного металла или воздействием пламени не судите о возможности дальнейшей эксплуатации только по тому, выглядит ли чехол целым издалека. Следуйте утвержденным критериям осмотра или замены для данного применения.


Практическая матрица выбора огнезащитных чехлов для сталелитейного завода

Наблюдаемое состояние Направление выбора Важная проверка
Лучистое тепло при ограниченном механическом контакте Стандартный силиконовый стекловолокночный огнезащитный чехол может подойти. Температура при установке, размер чехла и площадь покрытия.
Риск брызг расплавленного металла Используйте конструкцию с подтвержденной стойкостью к брызгам расплавленного металла. Объем испытаний, направление брызг, воздействие на швы и торцы.
Тепло плюс вибрация или трение Оцените термостойкий рукав с подтвержденными механическими характеристиками. Фактические точки контакта, трассировка и признаки истирания.
Суровые условия эксплуатации, требующие более толстой конструкции Сравните усиленный текстурированный термостойкий рукав со стандартным изделием. Зазор, гибкость и специфические для продукта тепловые признаки.
Существующий подключенный шланг без доступа к торцам Оцените разъемный термостойкий рукав на кнопках или с оберткой. Плотность посадки, положение шва и воздействие на застежку.
Только низкотемпературное истирание Рассмотрите возможность использования специального износостойкого рукава вместо термостойкого. Степень истирания и фактическая температура окружающей среды.


Что металлургический завод должен направить вместе с RFQ?

Информативный RFQ должен определять местоположение конкретного шланга, а не просто запрашивать «высокотемпературный рукав для металлургического завода».

Укажите:

  • идентификатор оборудования или линии;
  • внешний диаметр шланга и размеры фитингов;
  • требуемую защищаемую длину;
  • расположение источника тепла и расстояние до него;
  • обычную продолжительность воздействия;
  • вероятно ли воздействие брызг расплавленного металла или пламени;
  • условия истирания и движения;
  • гидравлическая жидкость или другое возможное загрязнение;
  • установка нового узла или модернизация;
  • требуемые протоколы испытаний или документы о соответствии;
  • количество образцов и предполагаемая потребность в производстве;
  • требования к длине резки, маркировке и упаковке.

Фотографии помогают определить среду, однако все равно следует предоставить информацию о размерах и условиях работы. Для движущегося оборудования укажите более одного рабочего положения или предоставьте чертеж трассы.


Часто задаваемые вопросы

Какой противопожарный чехол лучше всего подходит для гидравлических рукавов сталелитейного завода?

Подходящий чехол зависит от конкретной опасности. Огнестойкий чехол из стекловолокна с силиконовым покрытием является стандартным решением при наличии внешнего лучистого тепла, пламени или брызг расплавленного металла. Если рукав также подвергается сильному истиранию, оцените механические характеристики готового чехла и, по возможности, скорректируйте трассу прокладки рукава.

Может ли противопожарный чехол защитить гидравлический рукав от брызг расплавленного металла?

Противопожарный чехол может обеспечить защиту от кратковременных брызг расплавленного металла при наличии соответствующих результатов испытаний для конкретного изделия. Это не следует трактовать как защиту от погружения, непрерывного потока расплавленного металла или воздействия, выходящего за рамки испытанных условий.

Стоит ли использовать стандартный или усиленный противопожарный чехол на сталелитейном заводе?

Принимайте решение на основе требований применения. Более плотную текстурированную конструкцию имеет смысл оценить там, где требуется большая толщина стенки, но также необходимо учитывать дополнительный диаметр, гибкость, зазор для фитингов и результаты испытаний конкретного изделия.

Может ли противопожарный чехол касаться горячей стальной поверхности?

Не проектируйте систему с расчетом на непрерывный прямой контакт, если весь узел не был испытан на работу в таких условиях. По возможности поддерживайте надлежащую трассировку и зазор от горячих поверхностей, а затем используйте противопожарный чехол для защиты от оставшегося внешнего теплового воздействия.

Можно ли установить противопожарный чехол без отсоединения гидравлического рукава?

Для стандартного трубчатого чехла требуется подходящий путь для ввода с торца. Для уже подключенного рукава можно рассмотреть конструкцию на кнопках или оборачиваемую конструкцию, если отсоединение нецелесообразно.

Заменяет ли противопожарный чехол защитный чехол от истирания?

Не автоматически. Противопожарный чехол выбирается в первую очередь для защиты от термических воздействий и пламени, хотя некоторые конструкции также обладают подтвержденными характеристиками износостойкости. Если истирание является единственной существенной опасностью, более подходящим может оказаться специализированный износостойкий защитный чехол для рукавов.


Запросить рекомендацию огнеупорного чехла для металлургического завода

BSTFLEX производит термостойкие чехлы из стекловолокна с силиконовым покрытием для гидравлических шлангов, кабелей и промышленных линий, работающих в сложных температурных условиях. Для различных условий монтажа доступны стандартные, усиленные и разъемные конструкции.

Для металлургического оборудования отправьте размеры шланга, трассу, расположение источника тепла, воздействие брызг, характер движения и необходимую документацию. BSTFLEX может использовать эти данные для оценки наиболее подходящей существующей конструкции огнестойкого чехла и подготовки образцов для вашего применения.

Запросить технические данные, протоколы испытаний, образцы или коммерческое предложение OEM у компании BSTFLEX.
