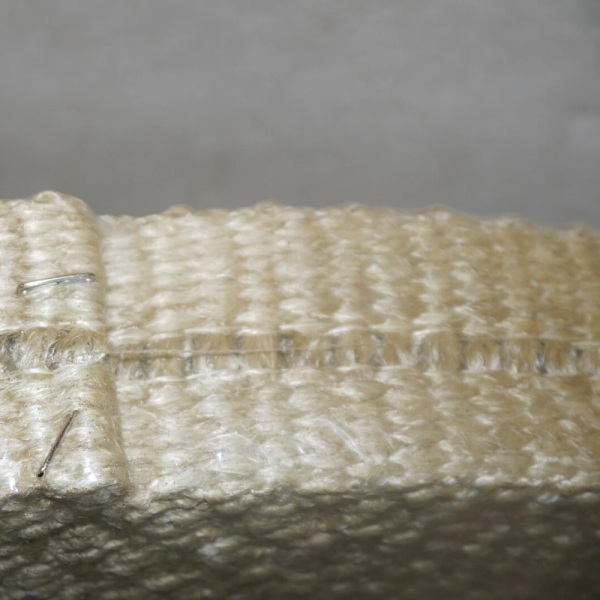

Лента из стекловолокна с вермикулитовым покрытием и центральной зоной без продольных нитей сочетает в себе текстиль из стекловолокна с покрытием и зону центральной фиксации, образованную за счет исключения определенных продольных нитей.Такая конструкция позволяет размещать болты или шпильки в промышленном термосоединении, однако она не определяет универсальный шаг отверстий, уплотняющую нагрузку или температурный класс.
BSTFLEX Лента из стекловолокна с вермикулитовым покрытием и продольными пропускамипредназначена для промышленной изоляции и узлов болтовых термоуплотнений. В этом руководстве объясняется, как перед заказом указать центральное отверстие, расположение крепежа, покрытие, условия контакта при монтаже и температурные условия.
Чем лента с продольными пропусками отличается от обычной?
В тканой ленте основные нити проходят по длине, а уточные нити пересекают ширину. В конструкции с продольными пропусками (drop-warp) определенные нити основы исключаются из центральной зоны, создавая открытый или разреженный участок между ткаными боковыми полосами.
Центральная зона может служить для размещения болтов, шпилек или других разрешенных крепежных элементов. Это не обязательно ряд пробитых на заводе круглых отверстий; поперечные нити могут сохраняться по всей ширине проема. Проверьте фактическую конструкцию и физический образец, прежде чем предполагать, что крепеж может пройти в любой точке.
Разделяйте ширину центрального проема и шаг болтов
- Ширина центрального проема: поперечная ширина зоны с продольными пропусками.
- Шаг болтов: расстояние между центрами крепежных элементов вдоль оборудования.
- Ширина боковой полосы: тканый материал, остающийся с каждой стороны центральной зоны.
- Общая ширина ленты: общая ширина готовой ленты.
Лента может иметь подходящий центральный проем, но все равно оказаться непригодной, если ряд болтов смещен, боковые полосы не ложатся на опорные поверхности или общая ширина превышает имеющееся пространство. Не стоит выводить стандартный шаг болтов из названия продукта. Чертеж оборудования должен определять положения крепежа, отступы от концов и зазоры.
Что измерить перед выбором ленты
| Размер или условие | Что записывать |
|---|---|
| Общая ширина ленты | Рекуикрасное покрытие и доступная ширина сиденья. |
| Центральный разрез | Ширина зоны обрывной основы и ее положение относительно краев ленты. |
| Диаметр крепежного изделия | Фактический диаметр болта или шпильки, включая втулки или буртики. |
| Схема расположения болтов | Шаг между центрами, концевые отступы, количество крепежных изделий и неравномерный шаг. |
| Контакт боковой ленты | Ширина поверхностей, с которыми должны соприкасаться тканые ленты. |
| Установленная толщина | Требуемый зазор в сомкнутом состоянии или сжатая толщина и условия измерения. |
| Геометрия соединения | Прямые участки, углы, изгибы, переходы и зоны с ограниченным доступом. |
По возможности используйте утвержденный чертеж оборудования. Изношенная полоса могла измениться в результате сжатия, термического повреждения, истирания или остаточной деформации, поэтому она может не отражать исходные проектные размеры.
Почему важны боковые ленты
Центральная часть с опущенными нитями основы предназначена для крепежного элемента; она не заменяет контактную область, требуемую для соединения. Боковые ленты должны располагаться на предназначенных для них опорных поверхностях без заломов, сборок в складки или смещения под действием крепежных деталей.
Больший центральный проем не обязательно лучше, поскольку он может уменьшить количество тканого материала, доступного рядом с зоной крепления. Не подрезайте боковые ленты для подгонки смещенного болта, если конструкция не была проверена и измененный вариант не был утвержден.
Что дает вермикулитовое покрытие?
Основой материала является стеклоткань. Вермикулитовое покрытие изменяет открытую поверхность и может улучшить поведение ленты по отношению к нагреву и износу поверхности по сравнению с необработанной конструкцией. Фактическая выгода зависит от состава покрытия, степени покрытия, ткани и условий воздействия.
Покрытие не превращает ленту в кремнеземное или керамическое волокно и автоматически не делает готовую полосу пригодной для любых условий прямого воздействия пламени, расплавленного металла, химикатов или постоянной температуры. Определите назначение покрытия и запросите подтверждающие данные для конкретного продукта при требуемых условиях.
Указывайте постоянную температуру и пиковое воздействие раздельно
Температура непрерывной эксплуатации, кратковременная пиковая температура и воздействие прямого пламени — это разные условия. Значение кратковременного воздействия не должно использоваться в качестве нормального рабочего предела для ленты, которая находится под сжатием или должна изгибаться во время работы.
На текущей странице продукта p203 указано значение до 1000°C, но четко не определено, относится ли оно к непрерывной эксплуатации, пиковому воздействию, пределу волокна или результату испытаний. Подтвердите номинальные характеристики для точной готовой конструкции перед внесением числового значения температуры в спецификацию оборудования.
Для технического анализа предоставьте нормальную температуру в месте расположения ленты, максимальную кратковременную температуру, длительность и частоту пиковых нагрузок, воздействие прямого пламени (при наличии), требуемое состояние после охлаждения, а также информацию о том, открывается и закрывается ли соединение многократно.
Установленная толщина и сжатие требуют собственной спецификации
Номинальная толщина ленты измеряется на поставляемой ткани в определенных условиях. Установленная толщина — это размер после того, как фиксатор и поверхности соединения приложат свою нагрузку. Укажите, контролирует ли чертеж закрытый зазор, сжатую толщину или заданную нагрузку.
Термин «лента с пропущенными нитями основы и вермикулитовым покрытием» не определяет универсальный процент сжатия или момент затяжки болтов. Не затягивайте крепеж сверх утвержденного проектного предела для компенсации плохой посадки.
Спланируйте углы, концы и соединения перед резом
Протестируйте наиболее сложный участок трассы перед резкой производственной длины. Укажите точки начала и окончания, ориентацию центрального отверстия, ряды крепежа, детали углов, расположение соединений, допустимый нахлест и зоны, которые должны оставаться свободными для осмотра или движения.
Не добавляйте нахлест или дополнительный слой только для того, чтобы закрыть зазор, если это дополнительное утолщение мешает закрытию крышки. Там, где соединение требует определенной герметичности, используйте проверенную конструкцию уплотнения и критерии испытаний оборудования.
Механическое удержание не равносильно герметизации под давлением
Болты могут удерживать ленту, но их наличие не превращает ткань в прокладку, рассчитанную на давление. Тканая полоса может иметь пути утечки через переплетение, центральную зону или обрезанные края. Покрытие автоматически не делает эти пути непроницаемыми для газов или жидкостей.
Если соединение контролирует утечку технологического газа, давление или определенную среду, укажите допустимую скорость утечки, испытательное давление, среду, температуру и продолжительность. Не используйте ленту с пропущенными нитями основы для ремонта протекающей трубы или поврежденной границы давления.
Обычная тканая лента или лента с пропущенными нитями основы?
Обычная тканая вермикулитовая лента представляет собой непрерывную тканую полосу для обмотки, изоляции или плоских применений, где не требуется центральная зона фиксации. Лента с пропущенными нитями основы имеет центральную зону с уменьшенным количеством нитей для определенного расположения болтов или шпилек.
Сравните обычную тканую стеклотканевую ленту с вермикулитовым покрытием, если сборка не нуждается в центральной зоне фиксации. Убедитесь, что материал, покрытие и эксплуатационные характеристики подходят для данного применения; конструкции не являются взаимозаменяемыми только потому, что у них общее покрытие.
Утвердите образец в реальном соединении
Испытайте выбранную ленту, используя предполагаемые болты, фиксаторы, посадочные поверхности и последовательность монтажа. Проверьте выравнивание центрального отверстия, контакт боковых полок, наличие порезов или растяжения, закрытие, положение после циклов нагружения, состояние покрытия и любые указанные термо- или герметизирующие критерии.
Для соединения, которое открывается при обслуживании, включите открытие, осмотр и повторную сборку в испытания. Образец, который подходит при сборке в холодном состоянии, может вести себя иначе после температурного воздействия или многократного обращения.
Что включить в запрос предложений (RFQ)
| Пункт RFQ | Предоставляемая информация |
|---|---|
| Применение | Дверца печи, крышка печи, смотровой люк, соединение горячего воздуховода или другой промышленный узел. |
| Конструкция | Стеклотканевая лента с пропущенными нитями основы и вермикулитовым покрытием, а также указанное армирование или обработка. |
| Размеры | Общая ширина, ширина центрального отверстия, толщина, длина рулона или отрезанная длина и допуски. |
| Крепеж | Диаметр болтов, шаг, смещения от концов, количество и положение рядов. |
| Конструкция соединения | Ширина посадочной поверхности, закрытый зазор, установленная толщина, углы и метод фиксации. |
| Температура | Постоянная температура, пиковая температура, продолжительность, частота и воздействие прямого пламени. |
| Приемка | Критерии посадки, состояния после цикла, тепловых характеристик и герметичности (где применимо). |
| Поставка | Количество, упаковка, одобрение образцов и т.ребования к повторным заказам. |
Запросить ленту из стекловолокна с вермикулитовым покрытием (Drop-Warp)
BSTFLEX поставляет ленту с вермикулитовым покрытием Drop Warp из стекловолокна для промышленной теплоизоляции и соединений на болтах. Отправьте чертеж оборудования, схему расположения крепежа, необходимые размеры и температурный профиль, чтобы можно было оценить конструкцию применительно к условиям эксплуатации.
Для других промышленных материалов и конструкций ознакомьтесь с ассортиментом промышленных высокотемпературных лент BSTFLEX или запросите коммерческое предложение на ленту drop-warp.
