Краткий ответ

Чтобы определить размер стекловолоконного шнурового уплотнения, запишите чистую ширину паза, глубину паза, зазор закрытой двери, радиус скругления углов и общую длину по осевой линии. Затем выберите круглый или квадратный шнур, готовая конструкция которого может занять это пространство при одобренном производителем сжатии. Слишком маленький шнур может оставить путь для утечки; слишком большой шнур может помешать закрытию двери или навсегда деформировать оплетку.

Не существует единого процента превышения размера или сжатия, который применим к любому плетеному шнуру. Плотность, рисунок оплетки, сердечник, покрытие, армирование и геометрия двери могут изменять поведение двух шнуров с одинаковым номинальным диаметром.

Почему измерения демонтированного шнура недостаточно

Старое уплотнение полезно в качестве ориентира, но оно не является надежным базовым размером. Оно могло потерять упругость, впитать технологические осадки, растянуться при демонтаже или приобрести постоянную прямоугольную форму внутри канала. Измерение только самой широкой сплющенной грани может привести к выбору уплотнения большего размера. Измерение только самой тонкой смятой секции может привести к выбору уплотнения меньшего размера.

Для работ по техобслуживанию сохраните демонтированное уплотнение и сфотографируйте его перед утилизацией. Запишите его профиль, положение стыка, направление установки и любые местные повреждения. Используйте эти наблюдения вместе с результатами измерений очищенного металлического паза.

Для разработки новой двери используйте чертеж и репрезентативный образец замыкания. Поставщику необходимо понимать как удерживающий паз, так и расстояние, доступное при полностью защелкнутой двери.

Пять измерений, необходимых для определения размера шнурового уплотнения

Измерьте паз перед выбором диаметра шнура

1. Обеспечьте безопасность оборудования. Изолируйте печь или котел, дайте ему остыть и следуйте процедуре блокировки (lockout) на объекте перед открытием или снятием двери.
2. Осторожно снимите старое уплотнение. Сохраните репрезентативный участок и отметьте, было ли оно приклеено, закреплено механически или просто запрессовано в паз.
3. Очистите канал. Старый клей, накипь и уплотненное волокно могут уменьшить полезную ширину и глубину. Измеряйте металлический паз, а не остатки.
4. Снимайте показания в нескольких точках. Сравните прямые стороны, углы, зоны петли и сторону защелки. Запишите наименьшее и наибольшее значения, вместо того чтобы указывать только одно удобное показание.
5. Проверьте сопрягаемую поверхность. Проверьте на наличие деформации, эрозии, сварного ремонта, незакрепленных петлей и неравномерного усилия защелкивания. Новый шнур не может компенсировать каждый механический дефект.
6. Отправьте чертеж или отмеченные фотографии. Вид в разрезе, показывающий ширину, глубину, зазор и направление закрывания, гораздо полезнее, чем указанный вне контекста диаметр шнура.

Как оценить сжатие без использования универсального процента

Сжатие — это уменьшение свободной высоты шнура при закрытом соединении. Оно может быть выражено как:

Сжатие (%) = (свободная высота уплотнения − установленная высота уплотнения) ÷ свободная высота уплотнения × 100

Для шнура, удерживаемого в канавке, свободная высота уплотнения должна описывать реальную высоту, представленную сопрягаемой поверхности после усадки шнура. Она не всегда совпадает с каталожным диаметром. Установленная высота уплотнения — это доступное пространство на той же линии уплотнения при полностью запертой двери.

Этот расчет описывает геометрию; он не устанавливает допустимый предел. Попросите поставщика подтвердить разрешенный диапазон сжатия для конкретной конструкции, на которую запрашивается цена. Круглая плетенка средней плотности, плотная квадратная плетенка, мягкий вязаный шнур и шнур с покрытием могут создавать совершенно разные усилия закрывания при одном и том же номинальном проценте.

Если дверь уже находится в эксплуатации, короткие испытания образца часто надежнее применения общей формулы из интернета. Испытание должно подтвердить, что шнур надежно закреплен в пазу, дверь закрывается без чрезмерного усилия, а контакт по периметру является непрерывным.

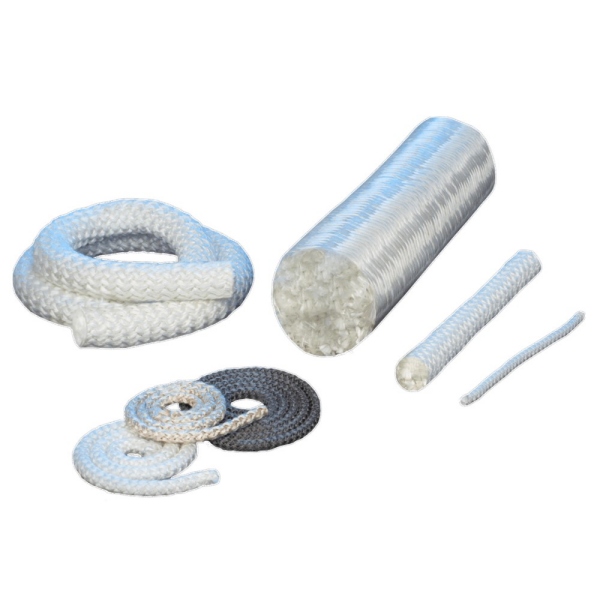

Круглый плетеный шнур или квадратный плетеный шнур?

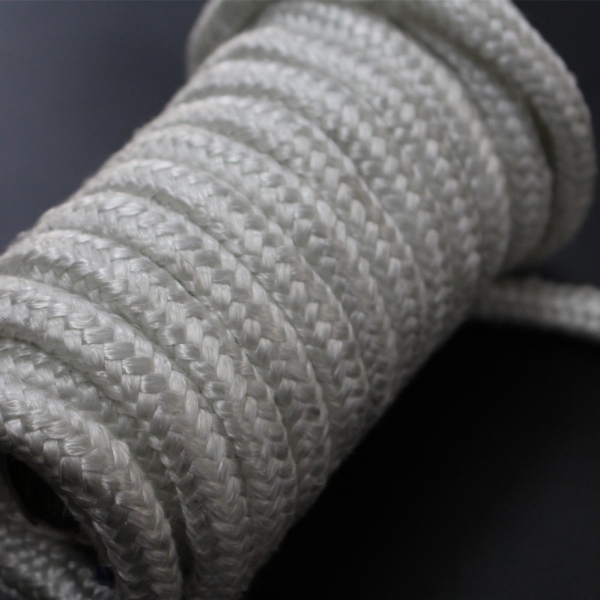

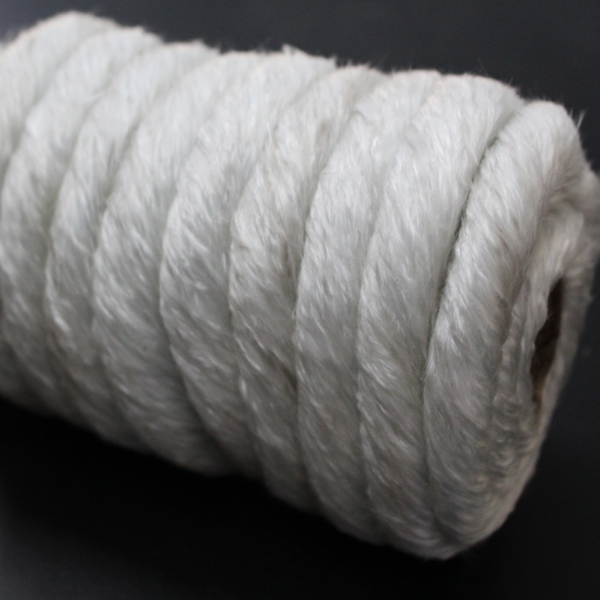

Круглый плетеный стекловолоконный шнур

Круглый профиль является практичной отправной точкой для скругленных канавок, изогнутых уплотнительных путей и каналов, предназначенных для удержания круглого шнура. Он может повторять углы и сложные траектории, в то время как плетеная конструкция обеспечивает более стабильную поверхность, чем неплотный скрученный шнур.

Для этого профиля ознакомьтесь со страницей продукта круглый плетеный стекловолоконный шнур. В запросе коммерческого предложения укажите требуемый диаметр, конструкцию, длину, условия эксплуатации и размеры канавки, а не запрашивайте только «стандартный стекловолоконный шнур».

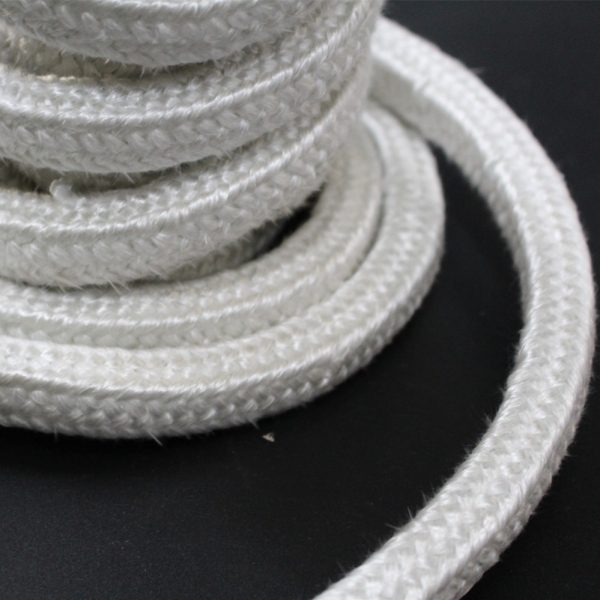

Квадратный плетеный стекловолоконный шнур

Квадратный профиль обеспечивает плоские контактные поверхности и может более предсказуемо располагаться в прямоугольном канале. Он может быть уместен там, где ширина и глубина канавки контролируются раздельно или где круглый шнур склонен к вращению или образованию неиспользуемого пространства в углах канала.

Для сечения с плоскими сторонами сравните квадратный плетеный стекловолоконный шнур. Не подменяйте равные номинальные размеры без проверки установленного объема, плотности и требуемого усилия закрывания.

Плотность плетения изменяет посадку

Номинальный размер не полностью описывает прокладку из шнура. Плотность плетения и внутренняя конструкция влияют на то, насколько легко шнур сгибается, насколько сильно он расплющивается в стороны и с каким усилием он противодействует двери при закрывании.

• Более мягкая конструкция:легче принимает форму неровных поверхностей, но ей может потребоваться больше поддержки, и ее проще пережать.
• Более плотная плетенка:более стабильна по размерам и устойчива к повреждениям при обращении, но обычно требует более точной канавки и большего усилия закрывания.
• Конструкция сердечника:сплошной волокнистый сердечник, полая конструкция или армированный сердечник изменяют упругость при восстановлении и радиус изгиба.
• Обработка поверхности:покрытия могут изменять трение, жесткость, сжимаемость и устойчивость к рабочей среде.

Для повторяющихся заказов OEM утвержденный образец должен определять не только внешние размеры. Зафиксируйте конструкцию продукта, массу на единицу длины или согласованный контроль плотности, допуск по размерам и ссылку на утверждение образца.

Когда следует оценивать шнур с покрытием

Необработанный стекловолоконный шнур подходит для многих применений в качестве сухого статического термоуплотнения. Конструкцию с покрытием можно рассматривать, когда покупателю требуется уменьшенное истирание поверхности, более гладкая поверхность для монтажа или дополнительная стойкость к указанной рабочей среде.

Стекловолоконный шнур с покрытием из силиконового каучука представляет собой отдельную конструкцию и не должен рассматриваться как взаимозаменяемый цветовой вариант. Покрытие изменяет всю сборку в целом, поэтому температуру, среду, давление, жесткость и сжатие необходимо пересмотреть.

Не предполагайте, что покрытие делает соединение герметичным под давлением или пригодным для любого газа, пара или жидкой среды. Предоставьте точную рабочую среду, концентрацию, нормальное давление, скачки давления и характер воздействия для оценки.

Выбор температуры следует за геометро-размерной оценкой

Правильно подобранная по размеру прокладка все равно может выйти из строя, если материал используется за пределами разрешенных условий работы. Указывайте температуру в месте расположения уплотнения, а не только заданную температуру печи или камеры печи. Включите постоянную рабочую температуру, пиковую температуру, продолжительность пиковых нагрузок и частоту термоциклов.

Используйте задокументированную постоянную рабочую температуру готовой конструкции шнура. Температура классификации волокна, точка плавления и кратковременное пиковое воздействие — это разные значения. Клей, покрытие, швейная нить, армирование или близлежащий металлический фиксатор могут стать ограничивающим компонентом.

Если подтвержденные требования к температуре превышают возможности выбранной конструкции из стекловолокна, сравните семейства материалов в статье Стекловолоконный шнур против керамического шнура: как выбрать высокотемпературное уплотнение. Это позволяет отделить проблему подбора размеров от проблемы температурного режима материала.

Как определить необходимую длину уплотнителя

Выполните замер по осевой линии очищенного паза через каждый угол. Для прямоугольной двери не полагайтесь только на внешнюю ширину и высоту двери, так как путь уплотнителя может быть смещен внутрь, иметь радиус закругления или прерываться элементами фурнитуры.

Определите место стыка перед заказом. Оно должно быть доступно для монтажа и располагаться в соответствии с конструкцией оборудования. Укажите, поставляется ли шнур в виде непрерывной бухты, отрезка определенной длины, мерного куска, замкнутого контура или готового узла в сборе.

Не натягивайте шнур во время измерения или монтажа. Натяжение может уменьшить его видимый диаметр и привести к расхождению концов после нагрева. Припуск на резку и метод стыковки следует согласовать с поставщиком, поскольку они зависят от стабильности оплетки, обработки концов и процедуры монтажа.

Типичные ошибки при подборе размеров

• Заказ по сплющенному старому уплотнителю: остаточная деформация скрывает исходный профиль и размер.
• Использование только ширины паза: ширина не отражает глубину паза или окончательный зазор при закрытой двери.
• Выбор шнура большего размера для устранения любых утечек: чрезмерный размер может препятствовать закрытию двери, перегружать защелки или сминать оплетку.
• Игнорирование профиля: круглый и квадратный шнуры с одинаковым заявленным размером заполняют канал по-разному.
• Игнорирование плотности: два шнура с одинаковыми размерами могут требовать разного усилия закрывания и демонстрировать разное восстановление.
• Натяжение при монтаже: шнур может стать тоньше, а затем дать усадку в месте стыка.
• Использование общего правила сжатия: опубликованные проценты могут относиться к другому материалу, оплетке, плотности или конструкции оборудования.
• Игнорирование состояния двери: деформированные панели, изношенные петли и неравномерно работающие защелки могут вызывать локальные утечки даже при использовании правильного шнура.

Прототип и входной контроль

Для новой конструкции или замены при отсутствии надежной оригинальной спецификации утвердите репрезентативный образец перед размещением оптового заказа. Проверьте следующее:

• Профиль и номинальные размеры до монтажа
• Допуск на размеры и стабильность по всей длине
• Способность укладываться на прямых участках и в углах без скручивания
• Усилие закрывания двери и зацепление защелки
• Прилегание по всему периметру
• Качество стыка и стабильность концов
• Состояние после контролируемого термического циклирования
• Признаки разрушения, истирания, затвердевания или вытягивания

Храните утвержденный образец шнура, редакцию чертежа и спецификацию закупки вместе. Это обеспечит отделам закупок, контроля качества и обслуживания единый справочный материал для будущих заказов.

Контрольный список для запроса предложений на стекловолоконный шнур-уплотнитель

Часто задаваемые вопросы

Должен ли новый стекловолоконный шнур иметь тот же диаметр, что и старое уплотнение?

Не обязательно автоматически. Старое уплотнение может быть необратимо сплющено или растянуто. Измерьте очищенный паз и зазор закрытой двери, а затем используйте старый шнур только в качестве вспомогательного подтверждения.

Могу ли я выбрать размер шнура только по ширине паза?

Нет. Также требуются глубина паза, зазор закрытой двери, радиус углов, плотность шнура и утвержденный диапазон сжатия. По одной только ширине невозможно предсказать, насколько сильно выступает уплотнение или какое усилие закрывания оно создает.

Насколько сильно должно быть сжато уплотнение из стекловолоконного шнура?

Используйте диапазон, утвержденный для конкретной конструкции шнура. Не существует универсального процента для каждого плетенного, крученого, вязаного шнура, шнура с цельным сердечником, полого сердечника или шнура с покрытием. Согласуйте предполагаемую геометрию с производителем и по возможности выполните тестовую установку.

Какой стекловолоконный шнур лучше для дверцы духовки — круглый или квадратный?

Ни один из профилей не является универсально лучшим. Круглый шнур обычно подходит для изогнутых пазов или пазов с радиусом, в то время как квадратный шнур может обеспечить плоский контакт и стабильную посадку в прямоугольном канале. Профиль следует выбирать исходя из существующей конструкции паза и двери.

Как рассчитать длину шнура?

Измерьте центральную линию полного паза с помощью гибкой ленты или нерастягивающегося шнура. Учтите углы и определите место стыка. Согласуйте с поставщиком любой припуск на резку и не растягивайте шнур во время измерения.

Что делать, если уплотнение правильного размера все равно пропускает?

Проверьте на предмет неравномерного усилия защелки, изношенных петель, деформации двери, поврежденных поверхностей паза, некачественного стыка, локального чрезмерного сжатия или деградации материала. Утечка не всегда вызывается номинальным диаметром шнура.

Когда вместо него следует рассмотреть шнур из керамического волокна?

Рассмотрите другой материал, когда задокументированная постоянная рабочая температура или другие требования к условиям эксплуатации превышают возможности конструкции шнура из стекловолокна в целом. Подтвердите фактическую температуру на линии уплотнения и все компоненты узла перед заменой материалов.

Запросить рекомендацию по уплотнителю из шнура

Для проекта OEM, остановки завода или программы замены отправьте ширину и глубину паза, зазор закрытой двери, полный контур уплотнения, рабочую температуру, среду, частоту открывания, фотографии и необходимое количество. Anhui Parker New Material Co., Ltd. может оценить круглые, квадратные, без покрытия и с покрытием конструкции стекловолоконного шнура для промышленной поставки.
