Арамидный рукав с силиконовым покрытием: подбор размеров для кабелей и шлангов

Муфта с наружным покрытием должна подходить в двух направлениях. Ее внутреннее отверстие должно вмещать шланг или кабель, в то время как готовый наружный диаметр должен свободно проходить мимо зажимов, кронштейнов и соседних компонентов. Если на чертеже отсутствует хотя бы один из размеров, одного номинального размера муфты недостаточно для окончательного выбора.

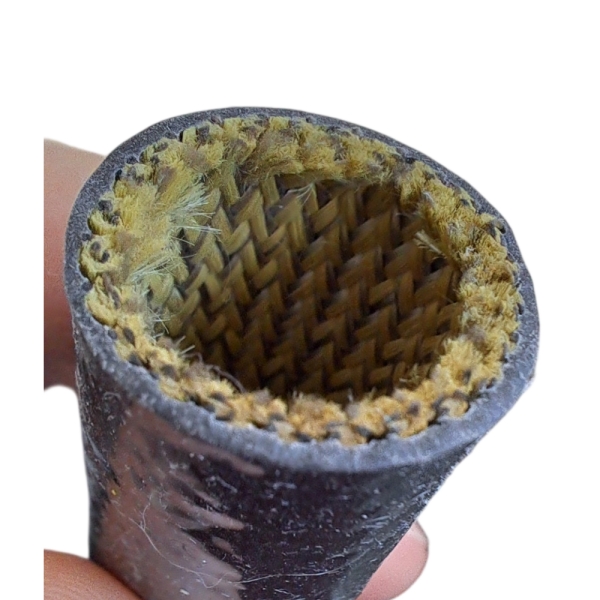

BSTFLEX рукав из арамида с силиконовым покрытиемимеет трубчатый внутренний слой из арамида и силиконовое покрытие снаружи. Изделие предназначено для жгутов проводов, кабелей и шлангов. В его описании в интернете нет таблицы размеров, поэтому вместо того, чтобы предполагать применимость размеров другого рукава с покрытием, запросите измерения и образец для оцениваемой конструкции.

Измерьте узел в том виде, в каком он будет защищен

Для кабельного жгута измерьте готовый пучок после обмотки лентой, ответвления и нанесения любого внешнего покрытия. Для шланга измерьте диаметр по оболочке в нескольких точках, включая места изменений возле концевой арматуры. Запишите максимальный наружный диаметр участка, который остается под рукавом. Укажите производственный допуск, если сборка выполняется партиями; образец на нижнем пределе этого допуска может скрыть проблему с посадкой.

Отметьте покрываемую длину, места изгибов и точки, где рукав должен останавливаться. Учитывайте любые электрические разъемы, обжимные гильзы, гайки или защитные колпачки, через которые рукав должен пройти во время установки. Самый крупный элемент на этом пути может быть намного шире, чем участок, требующий защиты.

Определите, когда надевается защитный чехол

Если чехол надевается до присоединения наконечника или шланговой арматуры, фитинг не определяет размер проходного отверстия. Если он добавляется на собранный узел, измерьте самую широкую часть фитинга и примерьте фактический чехол. Не натягивайте трубку с покрытием через препятствие силой, так как оплетка без покрытия может расширяться не на столько. Покрытие и внутренний текстильный слой необходимо оценивать в совокупности.

Если ни один из концов недоступен, определите последовательность сборки перед выбором размера. Чехол большего диаметра может пройти через концевую арматуру, но при этом будет сидеть слишком свободно на гораздо более тонком кабеле или шланге. Изменение порядка монтажа или выбор другой конструкции для существующего узла может дать лучший результат, чем увеличение номинального прохода.

Оставьте свободное пространство вокруг готового чехла

Уточните внешний диаметр и толщину стенки готового чехла при предполагаемом внутреннем диаметре. Затем сравните эти габариты с самым узким кронштейном, желобом или хомутом на всем пути прокладки. В конструкции, где достаточно места для голого шланга, может не оказаться места после добавления чехла с покрытием.

Испытайте образец при заданном радиусе изгиба и во всем диапазоне нормального движения. Проверьте на предмет локального сплющивания, сминания у зажима, стягивания конца чехла и видимых повреждений силиконовой поверхности. Зафиксируйте расположение следов износа после реалистичных испытаний на перемещение или эксплуатацию. Выбор защитного чехла не должен приводить к тому, что радиус изгиба шланга станет меньше его собственного минимального допустимого радиуса.

Проверьте покрытие на устойчивость к реальным условиям воздействия

Укажите, будет ли чехол соприкасаться с горячей поверхностью, находиться вблизи источников лучистого тепла или в основном защищать от трения. Сообщите нормальную и пиковую температуру в месте расположения чехла, продолжительность воздействия и любые жидкости, используемые в узле или процессе очистки. Запросите актуальные данные испытаний для поставляемой арамидно-силиконовой конструкции. Температурный предел кабельной или шланговой сборки в сборе может быть ниже, чем у отдельного материала чехла.

Для электротехнического применения опишите, является ли трубка дополнительным защитным покрытием поверх уже изолированного кабеля или частью утвержденной изоляционной системы. Если требуется испытание на напряжение или огнестойкость, назовите метод и запросите результаты для готовой трубки с покрытием. Наличие силиконового слоя не определяет конкретный электрический класс.

Храните волокнистые конструкции отдельно

В силиконизированном стекловолоконном чехле используется другое базовое волокно. Если в спецификации проекта указано стекло, проверьтестекловолоконная оплетка с силиконовым покрытиемпо своим собственным параметрам. Ее размеры, а также заявления о тепловых и электрических характеристиках не следует копировать в технические условия на закупку арамидной оплетки только потому, что у обеих силиконовое внешнее покрытие.

Краткая спецификация для запроса образцов

• Максимальный внешний диаметр готового рукава или жгута кабелей и допустимый допуск.
• Самый большой фитинг или соединитель на пути монтажа.
• Требуемая защищенная длина, место среза и этап сборки.
• Минимальный зазор через кронштейны и рабочий радиус изгиба.
• Источник тепла, рабочее воздействие и пиковое воздействие, а также контакт с жидкостями.
• Требуемые испытания и порядок приемки готового образца.

Отправьте этот чертеж и запрос образца через страницу продукта с силиконовым армированным арамидным рукавом. Попросите поставщика указать в коммерческом предложении допуск на готовый внутренний диаметр, наружный диаметр, детали покрытия и соответствующие данные испытаний. Примерьте и осмотрите образец на реальном узле перед утверждением длины резки для серийного производства.
