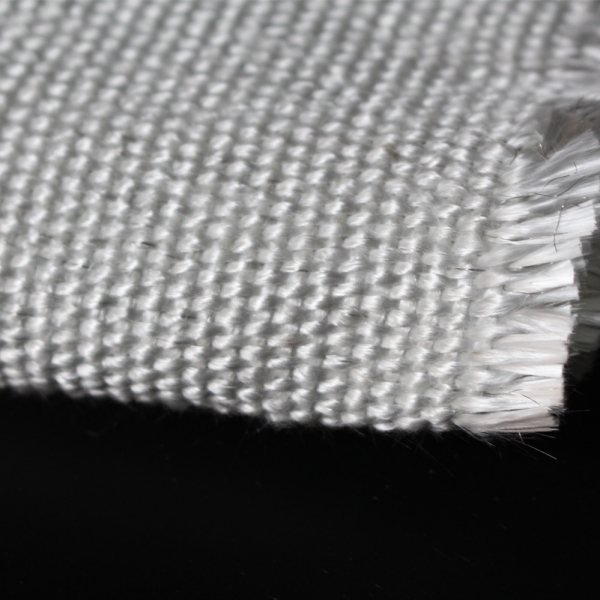

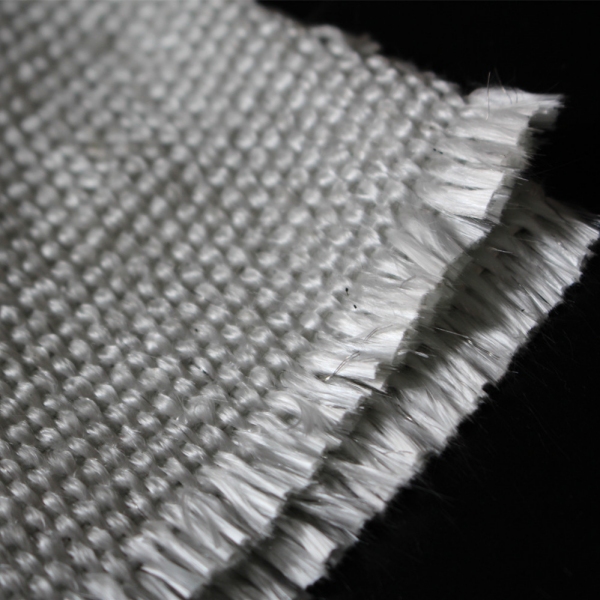

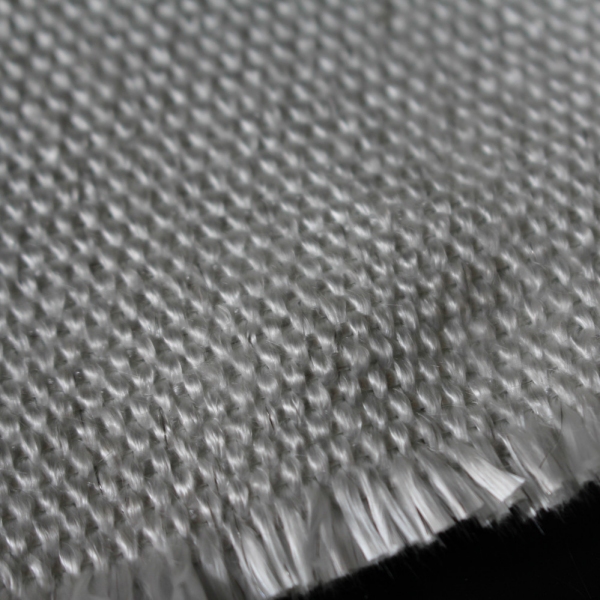

Армированная проволокой стеклоткань — это тканый высокотемпературный текстильный материал, в который в стекловолоконные нити вплетена проволока из нержавеющей стали для улучшения механического армирования и стабильности размеров. Ее выбирают тогда, когда обычная стеклоткань не может обеспечить достаточную поддержку при многократном обращении, вертикальном монтаже, вибрации или изготовлении сложных промышленных компонентов.
Проволока не заменяет стекловолокно и не превращает материал в металлическую сетку. Стекловолокно остается основным термостойким текстильным материалом, в то время как введенная проволока служит дополнительным армирующим элементом в структуре переплетения.
Компания BSTFLEX поставляет Высокотемпературную тканую стеклоткань с проволочным армированием для промышленной изоляции, защиты при сварке, тепловых барьеров, прокладок, уплотнений и изготовленных изделий для термозащиты. В текущем описании продукта указаны армирование проволокой из нержавеющей стали и термостойкость выше 1000°F / 538°C в зависимости от выбранной конструкции и условий применения.
Армированная проволокой стеклоткань производится путем ткачества стекловолоконных нитей с металлическим армированием, встроенным в определенных направлениях нитей. В зависимости от конструкции, проволока из нержавеющей стали может скручиваться со стекловолоконной нитью в направлении уточных нитей, включаться в соответствии с другим заданным узором или использоваться по спецификации заказчика.
Термины, используемые промышленными покупателями, включают:
Эти описания обозначают семейство материалов, а не одну универсальную спецификацию. Покупатели должны подтвердить марку проволоки, направление армирования, базовую ткань, переплетение, конечный вес, толщину и температурный рейтинг конкретной поставляемой марки.
Основная цель внедренной проволоки — механическое армирование. Она помогает ткани сохранять форму и сопротивляться деформации там, где полотно подвешено, подвергается многократным манипуляциям или встраивается в изготавливаемый термокомпонент.
В зависимости от конструкции ткани и метода испытаний, армирование проволокой может способствовать:
Эти преимущества должны быть подтверждены данными для конкретной марки. Наличие одной лишь проволоки не гарантирует предел прочности на разрыв, прочность на раздир или срок службы.
Некоторые ошибки при закупке возникают тогда, когда слово «армированный» трактуется слишком широко.
Допустимая температура ткани зависит от состава стекловолокна, конструкции нити, обработки поверхности, марки проволоки и общей текстильной конструкции. Армирование из нержавеющей стали может помочь ткани сохранить механическую опору, но оно не создает универсального увеличения непрерывной рабочей температуры.
Две армированные проволокой стеклоткани могут иметь разные температурные рейтинги, потому что их базовые ткани, обработки и критерии приемки отличаются друг от друга.
Армированная проволокой стеклоткань по-прежнему остается тканым материалом. Газ может проходить сквозь переплетение, швы, обрезанные края и крепежные отверстия, если не внедрен отдельный качественный барьер или покрытие.
Армирование из нержавеющей стали не обеспечивает водостойкость. Для работы на открытом воздухе или во влажной среде может потребоваться отдельный силиконовый, тефлоновый (PTFE) или другой подходящий внешний слой, выбранный с учетом условий окружающей среды.
Внедренная проволока и вязаная сетка из нержавеющей стали имеют разную конструкцию. Ткань с армированием проволокой содержит армирование внутри тканого полотна. Отдельная сетка может добавляться к съемному изоляционному чехлу или тепловой сборке там, где требуется дополнительная защита горячей стороны, сохранение формы или механическая поддержка.
Термостойкая ткань не сертифицирована автоматически для любого сварочного покрывала, противопожарной завесы или средств обеспечения безопасности человека. Готовое изделие должно соответствовать требуемым критериям воздействия, монтажа и испытаний.
| Фактор выбора | Обычная стеклоткань | Стеклоткань с армирующей проволокой |
|---|---|---|
| Базовая конструкция | Тканые стекловолоконные нити | Тканые стекловолоконные нити с определенным металлическим армированием |
| Главное преимущество | Гибкий термотекстиль широкого промышленного применения | Дополнительная механическая поддержка и стабильность размеров |
| Вертикальная установка | Подходит, если выбранная марка и способ крепления адекватны | Часто рассматривается там, где желательно дополнительное конструктивное усиление |
| Многократные манипуляции | Зависит от массы ткани, переплетенияи отделки | Проволока может способствовать поддержке текстиля, но долговечность по-прежнему определяется швами и покрытием |
| Температурный диапазон | Зависит от марки | Зависит от марки; проволока не создает единого универсального более высокого температурного предела |
| Барьер для газов или воды | Не обеспечивается не покрытым защитным слоем переплетением | Не обеспечивается вплетенной проволокой |
| Изготовление | Как правило, легче резать и сшивать | Может потребовать корректировки режущих инструментов, конструкции швов и методов работы |
Обычное стекловолокно остается подходящим для многих видов изоляции и теплозащиты. Армирование проволокой следует выбирать тогда, когда дополнительная механическая поддержка выполняет определенную функцию, а не просто потому, что слово «армированный» звучит прочнее.
Эти материалы иногда путают, поскольку оба содержат металлическое армирование.
Стеклоткань с армирующей проволокой представляет собой тканый текстиль, в который со стекловолоконными нитями вплетена проволока. Это по-прежнему ткань, которую можно резать, сшивать и формуровать в гибкие компоненты.
Сетка из нержавеющей проволоки представляет собой отдельную металлическую конструкцию. В съемных изоляционных системах сетка может защищать горячую поверхность, удерживать изоляцию или обеспечивать поддержание формы. Она обычно добавляет больше металла, жесткости и веса, чем ткань с армирующей проволокой.
| Требование | Стеклоткань с армирующей проволокой | Отдельная сетка из нержавеющей стали |
|---|---|---|
| Гибкий тканый термослой | Да | Нет; это отдельный металлический опорный материал |
| Раскрой и сшивание в тканевые панели | Возможно при наличии подходящих инструментов и методов | Обычно крепится или формируется отдельно |
| Дополнительная механическая защита горячей стороны | Умеренная, зависит от конструкции | Часто выбирается, когда требуется более надежная металлическая защита |
| Объемная масса и жесткость | Ниже, чем отдельная сетка во многих конструкциях | Как правило, выше и зависит от стиля сетки |
| Замена изоляции | Нет | Нет |
Эти два материала также могут использоваться вместе, когда в сборке требуется как армированный текстильный слой, так и отдельная металлическая защита.
В актуальном описании продукта BSTFLEX p225 указана устойчивость к температурам выше 1000°F / 538°C. Эту температуру следует соотнести с указанной конструкцией изделия и проверить в соответствии с фактическими условиями эксплуатации.
Не следует полагать, что каждая стеклоткань, армированная проволокой, имеет одинаковые характеристики. Опубликованные промышленные марки могут отличаться из-за:
Сама проволока может оставаться на месте после того, как стекловолокно потеряло часть своих исходных механических характеристик. Это не означает, что ткань по-прежнему выполняет свои функции. Выбор температуры должен основываться на всем текстильном материале в целом и свойствах, которые должны сохраняться во время и после воздействия.
Постоянная рабочая температура относится к длительной эксплуатации в определенных условиях. Кратковременная температура представляет собой отдельное временное воздействие и всегда должна включать допустимую продолжительность.
Для любого применения вблизи верхнего температурного диапазона укажите:
Ткань, которая остается цельной после кратковременного теплового воздействия, может не сохранить гибкость или прочность, необходимые для повторного использования.
Стеклоткань с армированием проволокой может использоваться в сварочных завесах, барьерах против искр и термоизоляционных матах, где полезна дополнительная поддержка текстиля. Выбранная марка все равно должна соответствовать фактическому воздействию искр, сварочных брызг, окалины, лучистого тепла и прямого пламени.
Вертикальные завесы и горизонтальные маты испытывают разные тепловые нагрузки. Вертикальный барьер позволяет многим частицам осыпаться, в то время как горизонтальный мат может удерживать горячий материал в одном месте.
Готовые изделия следует выбирать из Защита зоны сварки и пайки диапазон в соответствии с процессом огневых работ и требуемой квалификацией.
Армированная проволокой стеклоткань может служить внутренней термостойкой облицовкой, армирующей тканью или слоем, удерживающим изоляцию, в съемных чехлах. Она может быть полезна там, где вибрация, многократный демонтаж или локальные механические нагрузки делают желательной дополнительную тканевую поддержку.
Ее не следует автоматически использовать в качестве наружного защитного покрытия от атмосферных воздействий. Для внешней оболочки можно выбрать подходящую стеклоткань с силиконовым покрытием или другой защитный материал, если важны влажность, масло и воздействие внешней среды.
Информацию о полностью готовых системах см. в категории Съемные изоляционные маты.
Армированная проволокой стеклоткань может использоваться в качестве армирующего или теплоизоляционного текстильного слоя в многослойном компенсаторе. Ее роль должна быть указана на чертеже конструкции.
Сам по себе материал не определяет:
Эти свойства зависят от конструкции манжеты в сборе, барьерных слоев, изоляции, швов, хомутов, внутреннего экрана и геометрии монтажа. Ознакомьтесь со страницей Неметаллический тканевый компенсатор, чтобы узнать требования к сборке в целом.
Армированная проволокой стеклоткань может использоваться в качестве компонента в высокотемпературных прокладках, уплотнениях, профилях «головастик» и сборных системах набивки, где текстильный материал должен сохранять форму вокруг сердечника или уплотнительной структуры.
Конечные характеристики уплотнения зависят от сжатия, материала сердечника, конструкции кромок, швейной нити, состояния поверхности, а также температуры и давления среды.
Ткань может оборачивать или покрывать изоляцию вокруг труб, резервуаров, машин и технологического оборудования. Армирование проволокой может быть полезно там, где ткань подвешена вертикально или подвергается вибрации и регулярному техническому обслуживанию.
Сама по себе ткань не заменяет насыпную изоляцию. Требуемое снижение теплопотерь и температура поверхности зависят от всей системы изоляции в сборе.
Армированная проволокой ткань может оцениваться на предмет применения в промышленных тепловых завесах и барьерах, требующих дополнительной стабильности размеров. Если завеса является частью регулируемой системы пожаротушения или дымоудаления, готовое изделие должно соответствовать применимым требованиям стандартов испытаний и монтажа на уровне системы.
Введение проволоки может сочетаться с различными конструкциями стекловолоконных нитей.
Нитевидная стеклотканьобычно обеспечивает более гладкую, плотную тканую поверхность и меньшую толщину для данной конструкции. Ее можно выбирать для армирования, уплотнений, завес и изготовленных барьеров.
Текстурированная стеклотканьиспользует текстурированные нити, которые создают большую толщину и более изоляционную текстильную структуру. Армирование проволокой может добавляться там, где более толстая ткань также нуждается в механической поддержке.
Покупателям не следует полагаться только на фразу «армированная проволокой». Тип нити влияет на толщину, пористость, гибкость, вес, удобство обращений и тепловые характеристики.
Армированная проволокой стеклоткань может поставляться необработанной, подвергнутой термообработке или в сочетании с обработкой поверхности. Каждая версия отвечает определенным требованиям закупки.
| Конструкция | Почему она может быть выбрана | Что необходимо подтвердить |
|---|---|---|
| Стекловолокно с гладкой металлической проволокой | Армированный тканый термостойкий текстиль без полимерного покрытия | Базовая ткань, конструкция проволоки, поведение при осыпании краев и температурный класс |
| Термообработанное армированное проволокой стекловолокно | Сниженное количество органических технологических остатков и улучшенные характеристики обращения | Метод обработки, жесткость, требования к дымообразованию или выделению газов и точные температурные данные |
| Армированное проволокой стекловолокно с вермикулитовой обработкой | Повышенная защита от высоких температур и истирания в тяжелых условиях | Постоянная и пиковая температура, вес обработки и гибкость после воздействия |
| Армированное стекловолокно с полимерным покрытием | Защита поверхности, такая как влаго-, абразиво- или экологическая стойкость | Химический состав покрытия и температурный предел готового композита |
Покрытие может стать компонентом готовой ткани, ограничивающим температуру. Не применяйте номинальные характеристики необработанного стекловолокна к изделию с полимерным покрытием.
Внедренная проволока влияет на изготовление. Инструменты для резки, выбор игл и конструкция швов могут потребовать корректировки по сравнению с обычной стеклотканью.
Перед началом производства оцените:
Обрезанные края должны быть обработаны в соответствии с дизайном готового изделия. Выступающий металлический кончик может создать опасность при обращении или повредить соседний слой.
Представительный сшитый образец полезнее плоского образца ткани, когда конечное изделие включает крутые изгибы, загнутые края, застежки или повторяющиеся движения.
Похожие названия продуктов не гарантируют одинаковых эксплуатационных характеристик. Попросите поставщиков предоставить коммерческие предложения по одной и той же спецификации.
| Элемент сравнения | Информация для запроса |
|---|---|
| Стекловолоконная пряжа | Нитевидная или текстурированная конструкция и соответствующие детали пряжи |
| Армирование проволокой | Сплав, диаметр проволоки (где требуется), расположение и направление армирования |
| Переплетение | Полотно, саржа, сатин или другоеуказанное переплетение |
| Масса ткани | Номинальная масса готового изделия и допуск |
| Толщина | Номинальная толщина, допуск и метод измерения |
| Ширина | Полезная ширина рулона и припуск на кромку |
| Температура | Долгосрочные и краткосрочные показатели с условиями воздействия |
| Механические характеристики | Соответствующие значения прочности на растяжение, разрыв или стабильности размеров, а также методы испытаний |
| Обработка поверхности | Термообработка, нанесение покрытия или другая отделка |
| Требования к изготовлению | Резка, шитье, обработка кромок и утвержденная нить |
Если поставщик предоставляет только максимальную температуру и фотографию, спецификация недостаточно полна для контролируемой замены OEM.
Дополнительное содержание металла может увеличить вес, жесткость и сложность изготовления. Надлежащий уровень армирования зависит от области применения.
Проволока может выдерживать условия, которые не выдерживают стекловолокнистая нить, обработка или покрытие. Оценивайте ткань в сборе, а не наиболее термостойкий компонент.
Проволока, расположенная в одном направлении нитей, может не одинаково армировать ткань в обоих направлениях. Следует определить направление резки и нагрузки.
Эти материалы обеспечивают различные уровни и формы механической защиты. Замену необходимо оценивать в рамках всего изделия в сборе.
Одинаковый вес готового изделия может быть получен при различных комбинациях стекловолокна, проволоки и покрытия. Вес необходимо рассматривать в совокупности с конструкцией.
| Позиция запроса предложений | Требуемая информация |
|---|---|
| Применение | Сварочная штора, изоляционный чехол, компенсатор, прокладка, тепловой барьер или другое применение |
| Форма поставки | Рулон ткани, раскрой деталей, сшитые изделиядеталь или готовая сборка |
| Температура | Нормальная температура ткани, пиковая температура, продолжительность и частота |
| Механическая нагрузка | Вертикальное подвешивание, вибрация, repeated handling, изгиб или сжатие |
| Конструкция ткани | Филаментное или текстурированное стекловолокно, переплетение, тип проволоки и направление армирования |
| Размеры | Толщина, вес, полезная ширина, длина рулона и допуск |
| Обработка поверхности | Без покрытия, термообработанная, с вермикулитовым покрытием или с другой указанной отделкой |
| Изготовление | Резка, шитье, швы, отверстия, обработка кромок и требования к нитям |
| Среда | Воздействие влаги, масел, химикатов, истирания, погодных условий и чистки |
| Документация | Технические данные, записи о проверках, утверждение образцов и требуемые испытания |
| Количество | Образец, прототип, количество для проекта или повторный спрос OEM |
Она разработана для обеспечения дополнительного механического армирования и размерной поддержки, но степень улучшения зависит от базовой ткани, конструкции проволоки, направления армирования и метода испытаний. Сравнивайте данные для конкретных марок, а не полагайтесь на слово «армированный».
Автоматически нет. Температурный диапазон определяется всей конструкцией ткани. Проволока может улучшить механическую поддержку, но она не создает универсальный более высокий температурный рейтинг.
Нет. Ткань с армированием проволокой — это тканый стеклопластиковый текстиль, содержащий металлическое армирование. Проволочная сетка — это отдельная металлическая структура, которая может добавляться в качестве еще одного слоя в изоляционную или термозащитную сборку.
Да, подходящие марки можно кроить и сшивать, но вставленная проволока может повлиять на режущие инструменты, износ игл, толщину швов и обработку краев. Рекомендуется провести испытание изготовления.
Материал может служить армирующим или термотекстильным слоем в многослойном компенсаторе. Для готового компенсатора по-прежнему требуется отдельная оценка перемещения, давления, химического состава газов, утечек и конструкции крепления.
Материал может применяться в подходящих сварочных занавесах, покрывалах и барьерах. При выборе необходимо учитывать искры, брызги, шлак, ориентацию и требуемую квалификацию, а не только температуру.
Вставленная проволока не обеспечивает атмосферостойкость. Для наружного применения может потребоваться подходящее покрытие или отдельный защитный чехол.
Сравните стекловолоконную нить, сплав и расположение проволоки, переплетение, массу, толщину, ширину, температурный режим, данные механических испытаний, требования к обработке и изготовлению.
BSTFLEX поставляет Высокотемпературная стеклоткань с армированием проволокойдля промышленной теплоизоляции и производства OEM-оборудования. Укажите рабочую температуру, механическую нагрузку, требуемую конструкцию, толщину, ширину, количество и конечную сферу применения.
Если ткань будет использоваться для сварочного покрывала, изоляционного чехла или компенсатора, приложите сборочный чертеж и укажите роль армированного слоя. Дополнительные варианты материалов доступны в линейке High Temperature Fabric.
Свяжитесь с BSTFLEX для подбора материалов, получения образцов и поддержки при составлении коммерческого предложения. Укажите, относится ли запрос к рулонному материалу, нарезанным полотнам, сшитым компонентам или готовому изделию.
