Алурундовая волокнистая оплетка для проводки печей: размеры и вопросы о температуре

Провод термопары, проложенный рядом со стеной печи, может подвергаться воздействию температуры, отличной от температуры кабеля, проходящего через горячее отверстие. Оба могут нуждаться в защитной оплетке, но условия их эксплуатации, конструкция проводов и зазоры при монтаже различаются. Передача только заданной температуры печи и номинального сечения провода затрудняет выбор подходящей оплетки.

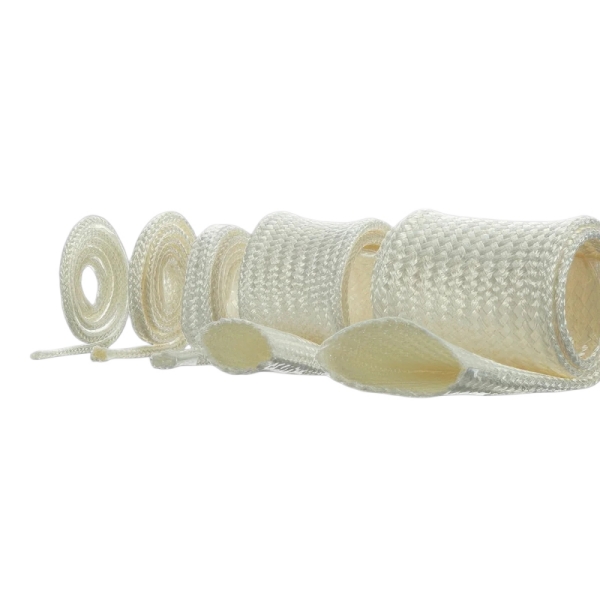

Оплетка из алюмооксидного волокна Alumina Fiber Sleeve представляет собой гибкий трубчатый текстильный материал для высокотемпературной защиты проводов, кабелей и других длинных компонентов. Прежде чем указывать его в спецификации для узла печи, установите, с чем будет соприкасаться оплетка, насколько сильно нагревается место ее установки и имеет ли проводка собственную сертифицированную электроизоляцию.

Измерьте уровень воздействия в месте расположения оплетки

Начните с фактического маршрута. Отметьте участок внутри горячей зоны, участок рядом с дверцей или смотровым отверстием, а также переход к более холодному участку кабельной трассы. Определите, подвергается ли оплетка прямому контакту с горячей поверхностью, лучистому теплу, движущемуся воздуху, кратковременному открыванию дверцы печи или повторяющимся циклам нагрева и охлаждения. Температура технологического процесса сама по себе не описывает температуру в каждой точке по длине оплетки.

Для каждого участка укажите ожидаемую постоянную температуру, максимальное кратковременное воздействие и его продолжительность. Укажите частоту циклов работы оборудования. Если эти значения получены путем расчетов, а не измерений, сообщите поставщику, какие допущения использовались. Запросите температурные характеристики выбранной конструкции оплетки и условия, при которых определялся этот класс термостойкости. Сам по себе тип волокна не является полным показателем термостойкости готовой оплетки или защищенного кабеля.

Подбирайте размер по установленному кабелю, а не по жиле

Измерьте наружный диаметр кабеля в сборе или жгута проводов в точке установки оплетки. Учитывайте существующую изоляцию, защитную оболочку и любые другие слои под алюмооксидной оплеткой. Если оплетка должна натягиваться на разъем, обжимной элемент или клемму, укажите максимальный габаритный размер этого элемента и доступную длину для монтажа.

Также зафиксируйте изгибы, ответвления и места крепления кабеля хомутом. Трубчатая оплетка может менять свой диаметр при монтаже, что способно повлиять на степень покрытия и толщину стенки по всей длине трассы. Проверьте отрезок небольшой длины на самом крупном элементе, а затем оцените посадку на самом тонком участке. Проверьте, не распускается ли оплетка, не цепляется ли она, не сбивается ли в комья и не трется ли о металлические кромки. Подтвердите конечную длину после установки оплетки и заделки ее концов.

Отделите термозащиту от требований к электрической изоляции

Керамический текстильный материал вокруг провода может составлять один из слоев кабельной сборки. Он не определяет класс напряжения данной сборки. Сообщите поставщику, будет ли оплетка надеваться на уже изолированный кабель, вывод нагревателя, провод термопары или другой компонент. Если конструкция рассчитывается на использование оплетки в качестве электроизоляции, укажите требуемый метод испытаний, напряжение, условия окружающей среды и документацию для конкретной приобретаемой конструкции.

Проверьте собственный температурный предел провода, материалы концевых заделок и маршрут прокладки через печь. Оплетка не может повысить допустимую температуру неподходящего проводника, оболочки или разъема. Если кабель может соприкасаться с острым листовым металлом, движущимся элементом оснастки или расплавленным материалом, опишите это воздействие отдельно, чтобы можно было оценить всю защитную сборку в целом. Не предполагайте, что текстильный материал без покрытия создает герметичный барьер против жидкостей или сильного абразивного износа.

Подтвердите текстильную конструкцию

Уточните, какой класс волокна и какая конструкция пряжи будут поставлены. На странице продукта описана трубчатая оплетка на основе оксида алюминия и упомянуты плетеные или тканые формы. При оформлении производственного заказа уточните, какая именно форма подходит для вашего размера, заявленный состав, наличие какой-либо отделочной обработки, допуск на внутренний диаметр и длину поставляемого отрезка. Если для сборки требуется низкое ворсование или специальная обработка обрезанного края, включите это в требования при утверждении образца.

Перед заказом целого рулона полезно провести короткое пробное испытание. Примерьте выбранную оплетку на репрезентативный кабель и проведите его через предусмотренные хомуты и отверстия. Проверьте радиус изгиба, фиксацию концов, доступ для обслуживания и зазоры до окружающих деталей. Если сборка будет подвергаться контролируемым тепловым испытаниям, используйте реальный провод и материалы концевых заделок и осмотрите их после завершения заданного цикла.

Что следует включить в запрос

• Эскиз или фотографию с указанием трассы в печи, горячей зоны, отверстий, хомутов и защищаемой длины.
• Внешний диаметр кабеля или жгута, максимальный диаметр концевых элементов и доступный монтажный зазор.
• Постоянное и кратковременное тепловое воздействие на оплетку, а также цикл нагрева и любые случаи контактного или лучистого тепла.
• Существующую изоляцию провода и любые электрические испытания или документацию, требуемые для готовой сборки.
• Воздействие истирания, брызг, химикатов или регулярного технического обслуживания.
• Требуемое количество образцов, длину рулонов или отрезков, предполагаемую годовую потребность и критерии приемки.

Отправьте эти данные вместе с чертежом в компанию BSTFLEX. Мы можем рассмотреть запрошенную конструкцию оплетки и подготовить образец для проверки на собираемость и испытаний в условиях эксплуатации. Подтвердите технические характеристики для конкретного класса и критерии приемки готовой сборки перед размещением производственного заказа. Информацию о других материалах и конструкциях оплеток можно найти в категории High Temperature Sleeves.
