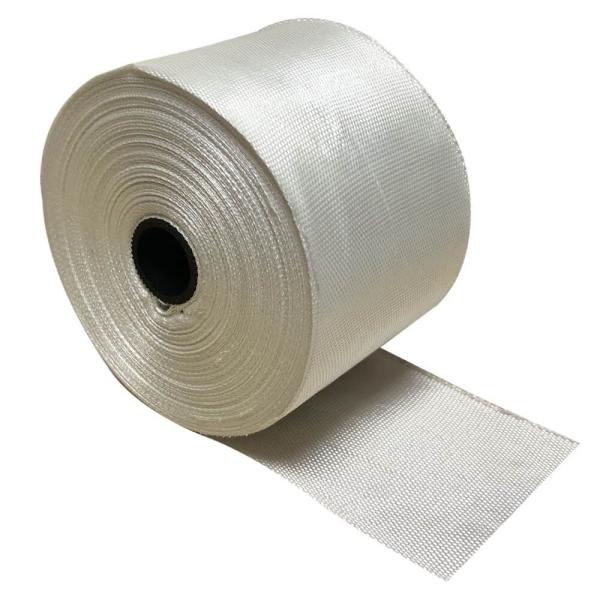

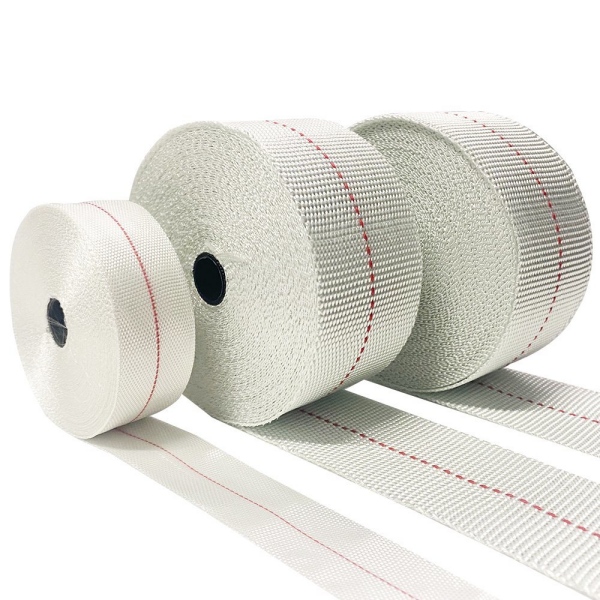

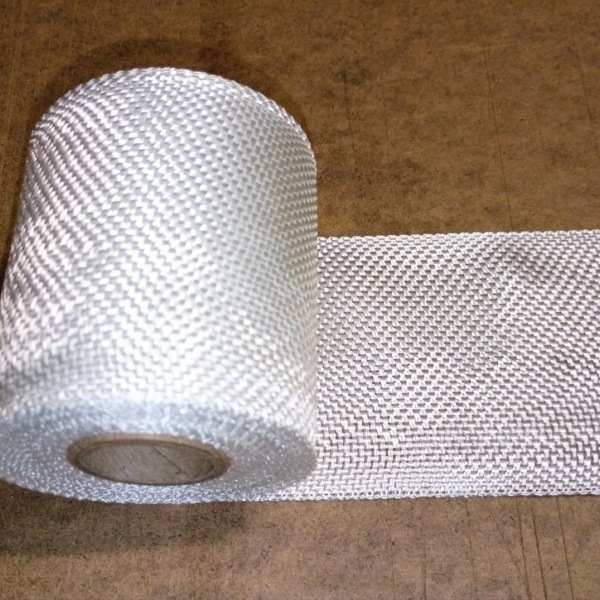

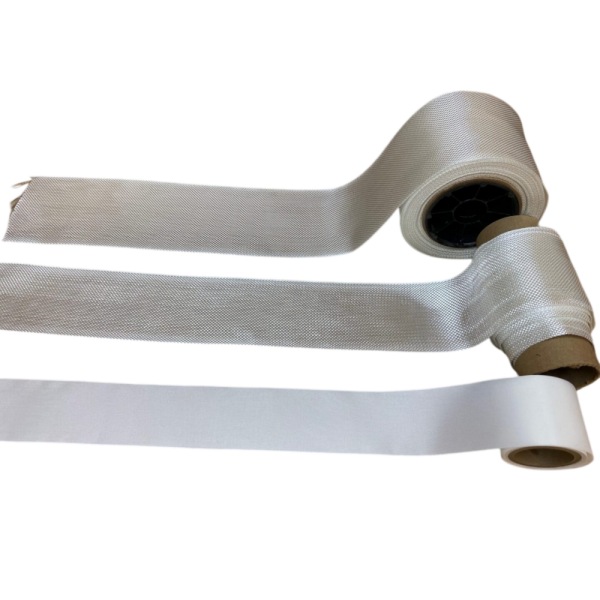

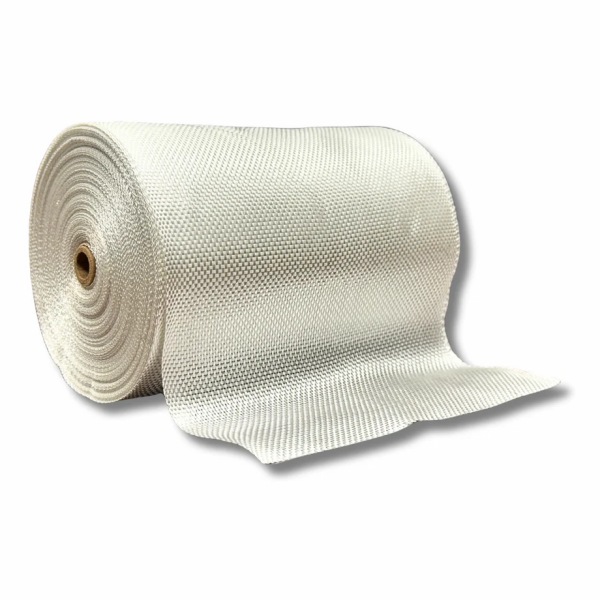

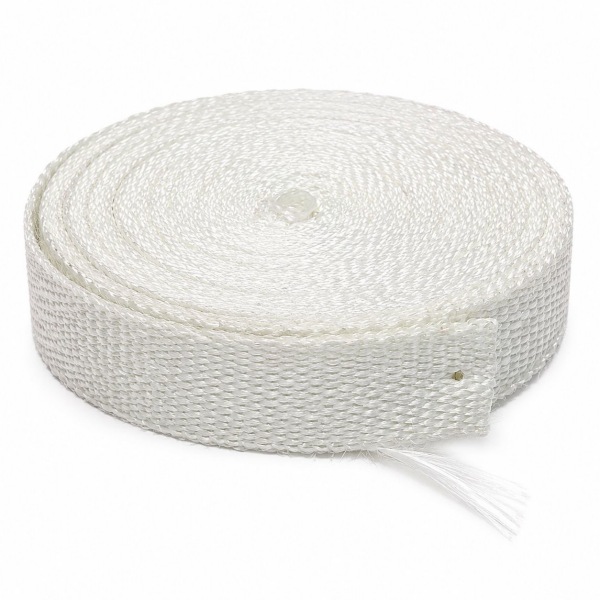

Тканая лента из стекловолокна для теплоизоляции — это технический текстиль, используемый для обмотки промышленных трубопроводов и отдельных элементов оборудования.Выбор такой ленты для монтажа на трубопровод требует учета конструкции, условий эксплуатации, ширины, нахлеста и способа крепления. Описание вроде «термостойкая лента 50 мм» оставляет слишком много неопределенностей в монтаже.
В этом руководстве объясняется, как превратить такое описание в рабочую спецификацию для промышленных закупок и технического обслуживания. Информацию о структуре текстиля и доступных размерах рулонов см. на странице продукта BSTFLEX woven fiberglass insulation tape .
Начните с задач, которые должна выполнять лента
Определите, требуется ли для проекта локальная изоляция горячей трубы, защита компонента, подверженного воздействию внешнего источника тепла, или слой обмотки в составе более крупной изоляционной системы. Это разные проектные задачи, даже если материал выглядит похоже.
Если заданы требования по контролю теплопотерь или максимальной температуре внешней поверхности, оцените всю систему изоляции в целом. Температура трубы, диаметр, толщина изоляции, окружающая среда и внешнее покрытие — все это имеет значение. Предельная рабочая температура ленты не показывает, насколько холодной будет готовая поверхность.

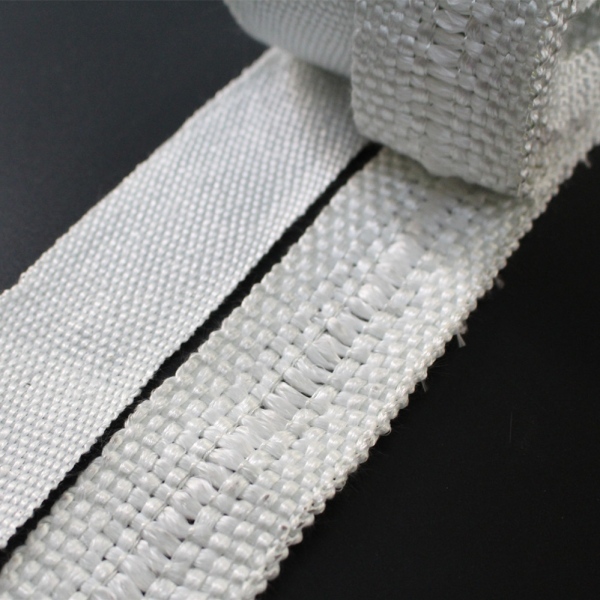

Также точно определите, что именно вы покупаете. Эта статья касается тканой текстурированной ленты из стекловолокна. Не заменяйте ее армирующей лентой с открытой сеткой или другой изоляционной тканью только потому, что в их описании также есть слова «стекловолоконная лента».
Подберите ширину и толщину в соответствии с монтажом
Измерьте наружный диаметр в месте наложения ленты. Если она наносится поверх существующего слоя изоляции, используйте наружный диаметр этого слоя, а не номинальный размер трубы. Перед выбором ширины рулона отметьте расположение кронштейнов, изгибов и зон с ограниченным доступом.
| Детали монтажа | Что проверить перед выбором ленты |
|---|---|
| Прямой, доступный участок трубы | Сравните практическую ширину ленты и требуемый нахлест. Более широкая полоса может сократить количество витков при условии, что она ложится ровно. |
| Крутые изгибы или короткие переходы | Попробуйте использовать более узкую полосу там, где широкая морщится или оставляет неравномерное покрытие. Учтите дополнительные затраты на обработку и расход материала. |
| Ограниченное пространство | Проверьте итоговую толщину слоя, включая перекрывающиеся витки и крепления. Номинальная толщина одного слоя не является толщиной после монтажа. |
| Периодический доступ для обслуживания | Определите, где обмотка должна заканчиваться и как она будет сниматься. Обеспечьте доступ к точкам осмотра и необходимой маркировке. |
Ширина определяет покрытие и удобство работы; толщина влияет на итоговый слой после монтажа. Ни то, ни другое не следует выбирать независимо от схемы обмотки. Утвердите вариант укладки на контрольном участке перед размещением повторного заказа на производство.
Укажите нахлест перед расчетом количества рулонов
Нахлест — это часть каждого витка, которая перекрывает предыдущий виток. При нахлесте 50% половина ширины ленты ложится на предыдущий виток. При идеальной равномерной обмотке это дает примерно два слоя на большей части покрываемой площади, исключая начало, конец и переходы.
На странице продукта BSTFLEX woven fiberglass insulation tape описана схема с нахлестом 50%. Рассматривайте это как деталь монтажа для сверки с проектом, а не как универсальное правило, гарантирующее требуемые теплоизоляционные характеристики.
Иллюстративный расчет количества: прямой участок трубы
Предположим, наружный диаметр составляет 60 мм, длина обмотки — 1 м, ширина ленты — 50 мм, а нахлест — 50%. Для предварительного планирования разделите площадь цилиндрической поверхности на ширину ленты, которая обеспечивает новое покрытие:
Длина ленты ≈ π × диаметр обмотки × длина трубы ÷ [ширина ленты × (1 − доля нахлеста)]
Используя метры: 3,1416 × 0,060 × 1,0 ÷ [0,050 × 0,50] ≈ 7,54 м ленты.
Это геометрический расчет для одного прохода обмотки с нахлестом, а не проверенный теплотехнический проект. Он не учитывает закрепление концов, изгибы, отходы при резке и увеличение окружности из-за толщины материала. Дополнительные полные проходы требуют дополнительного материала. Подтвердите окончательный запас с помощью пробного монтажа.
Этот расчет объясняет, почему на один метр трубы требуется значительно больше одного метра изоляционной ленты из стекловолокна. Указание только длины трубопровода может привести к неверному количеству заказа.
Отделите температурные пределы текстиля от характеристик клея
Запросите данные о предельной температуре длительной эксплуатации для конкретной конструкции ленты, а также любые условия, связанные с этим показателем. Отдельно зафиксируйте кратковременные пиковые нагрузки. Не используйте значение температуры плавления или температуру, указанную для другого изделия из стекловолокна, в качестве рабочего предела для выбранной ленты.
Для версии с клеевым слоем укажите клей как отдельное требование. Нужен ли он только для фиксации полосы во время сборки или должен сохранять прочность соединения во время эксплуатации? Уточните ответ у поставщика, прежде чем полагаться на клеевой слой как на постоянное крепление.
Более термостойкое волокно не делает автоматически клей, нанесенный на него, пригодным для тех же условий. Аналогично, добавление слоев не дает права эксплуатировать материал выше подтвержденного температурного предела.
Спланируйте закрепление и доступ для обслуживания
Используйте утвержденную процедуру обслуживания оборудования и освободите линию для безопасной работы перед монтажом. Следуйте инструкциям по обращению с выбранным продуктом. Перед нарезкой всей партии попробуйте обмотать лентой самый сложный изгиб или кронштейн.
Для механически закрепляемой обмотки укажите совместимые хомуты, стяжки или другие одобренные крепления, которые удерживают ленту, не повреждая компонент под ней. Позиционирование с помощью клея и механическая фиксация — это разные функции; в спецификации на закупку должно быть указано, что именно требуется.
Проверьте наличие зазоров, загнутых краев, свободных концов и чрезмерного локального наслоения. После ввода в эксплуатацию в соответствии с утвержденной процедурой организуйте проверку во время безопасного технического обслуживания, чтобы подтвердить, что обмотка и крепления остаются на месте.
Составьте запрос на коммерческое предложение, который можно использовать повторно
Полезный запрос содержит как требуемый продукт, так и контекст его установки. Укажите ширину ленты, номинальную толщину, длину рулона или отреза, общее количество, диаметр обмотки, рабочие температуры и предлагаемый нахлест. Укажите, является ли лента обычной или с клеевым слоем, а также включите схему крепления.
Для серийного производства оборудования добавьте чертеж или ссылку на утвержденный образец, допуски на размеры и требования к упаковке. Для замены включите предыдущую спецификацию и фотографии установки, вместо того чтобы полагаться на цвет или внешний вид старой ленты.
BSTFLEX поставляет тканую стекловолоконную ленту для промышленной изоляции и нужд технического обслуживания. Ознакомьтесь с доступными размерами и конструкцией стекловолоконной ленты , затем отправьте свои размеры и условия эксплуатации для получения коммерческого предложения .
Два вопроса по закупкам, которые стоит решить
Является ли стекловолоконная изоляционная лента всегда тканой изоляционной лентой?
Нет. Этот термин также может относиться к другим конструкциям, включая вязаные изоляционные ленты. Указывайте требуемую тканую конструкцию, толщину и предполагаемую функцию, вместо того чтобы рассматривать «изоляционную ленту» как полную спецификацию материала.
Может ли лента заменить указанную систему изоляции труб?
Не без инженерного одобрения. Локальная обмотка и полная система изоляции труб не являются автоматически эквивалентными. Используйте требования проекта по теплопотерям, температуре поверхности и условиям окружающей среды в качестве критериев приемки. Для других промышленных материалов или монтажных конструкций сравните ассортимент промышленных высокотемпературных лент BSTFLEX .
