Токопроводящая швейная нить из нержавеющей стали: как выбрать ее для защиты от нагрева, контроля статического электричества и текстильных схем

Нить из нержавеющей стали может скреплять шов теплоизоляции, обеспечивать путь для отвода статического электричества или соединять компоненты в текстильной схеме. Каждая задача предъявляет к нити свои требования. Прежде чем сравнивать цены, определите, какие функции должен выполнять готовый шов.

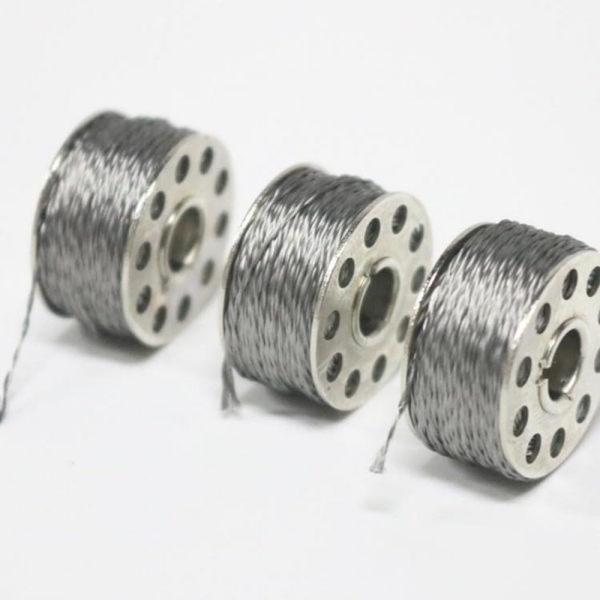

В токопроводящей швейной нити из нержавеющей стали используются волокна или тонкие нити из нержавеющей стали, что позволяет сочетать пригодность для шитья с электропроводностью. Характеристики зависят от сплава, расположения нитей, размера нити, крутки и отделки поверхности. Две нити, описанные как «нержавеющая сталь», могут вести себя по-разному в одной и той же швейной машине или электрической сборке.

BSTFLEX Швейная нить из нержавеющей стали 304 предоставляет отправную точку для промышленных закупок. При отправке запроса укажите область применения и требуемые характеристики, чтобы предложенная конструкция могла быть оценена применительно к вашей тканевой сборке.

Начните с функции шва

Высокотемпературное шитье: оценка шва при нагреве

Производители съемных изоляционных чехлов, термопрокладок и промышленных текстильных покрытий могут рассмотреть возможность использования швейной нити из нержавеющей стали, когда требуется металлический шов. Вопрос в том, насколько хорошо этот шов сохраняет требуемую прочность после воздействия.

Укажите температуру на линии стежка, продолжительность воздействия, механическую нагрузку и частоту нагрева и охлаждения. Температура оборудования под покрытием может отличаться от температуры на внешнем шве. При запросе рекомендации укажите слои ткани и расположение шва.

Температура плавления — это не рабочая температура. Окисление, потеря прочности, отделка поверхности и окружающие материалы могут ограничить срок службы задолго до того, как металл расплавится. Непрерывную работу и кратковременное пиковое воздействие следует оценивать отдельно для предложенной конструкции.

Контроль статического электричества: укажите полный токопроводящий путь

Антистатическая швейная нить должна выполнять определенную роль в текстильной сборке. Определите поверхности, которые она должна соединять, требуемый диапазон сопротивления и то, как готовая сборка будет подключаться к предполагаемой системе заземления.

Сама по себе низкоомная нить не обеспечивает антистатические характеристики одежды или промышленного покрытия. Прерывистая строчка, плохой контакт между панелями или неподходящее оконцевание могут прервать путь. Укажите приемочные испытания готового изделия, включая любые условия стирки или истирания, соответствующие его использованию.

Текстильные схемы: учитывайте длину и соединения

Токопроводящую нить можно оценивать для текстильных переключателей, соединений датчиков и других слаботочных цепей. Начните с допустимого сопротивления цепи и падения напряжения. Затем рассмотрите длину нити в рисунке стежка, обратный путь и соединения с компонентами.

Прошитый маршрут потребляет больше нити, чем расстояние по прямой между его конечными точками. Петли и формирование стежка увеличивают длину, а контакты увеличивают сопротивление. Определите как сопротивление на метр поставляемой нити, так и допустимое сопротивление собранной цепи от начала до конца.

Читайте электрическое сопротивление как спецификацию

Термин «токопроводящий» подтверждает характеристику материала; он не говорит о том, соответствует ли конкретная нить вашим проектным требованиям. Для электропроводящей швейной нити запрашивайте сопротивление в омах на метр (Ом/м), допуск и условия измерения.

В качестве первой оценки умножьте сопротивление на метр на фактическую длину нити на пути. Например, гипотетическая нить с номиналом 10 Ом/м даст около 5 Ом на 0,5 м, до добавления сопротивления соединения. Это пример расчета, а не спецификация продукта BSTFLEX.

При сравнении измерений записывайте длину образца, температуру испытания, приложенное натяжение и метод контакта. Если конструкция зависит от низкого сопротивления, необходимо также учитывать измерительные провода и контактное сопротивление. Используйте согласованный метод приемки продукции, который можно повторить на последующих партиях.

Токовая нагрузка требует отдельной оценки. Значение Ом/м нити само по себе не устанавливает безопасный рабочий ток, особенно внутри пакета ткани, который может удерживать тепло.

Указывайте конструкцию наряду со сплавом

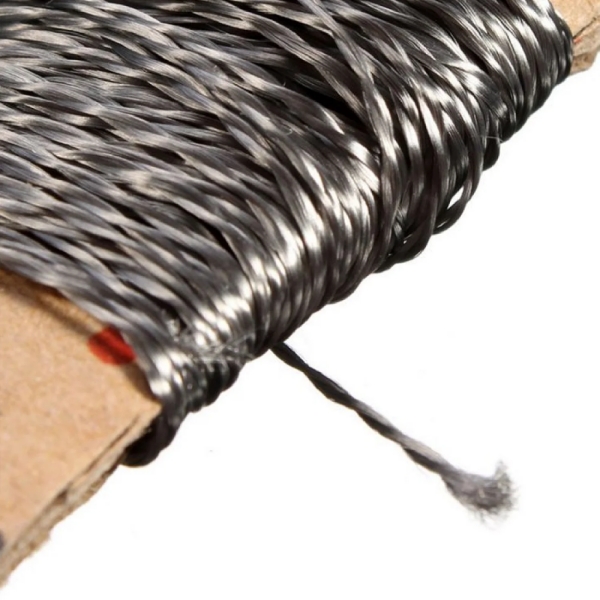

Марка сплава определяет металл, но не полностью описывает швейную нить. Установите, является ли предлагаемый продукт пряжей из нержавеющего волокна, непрерывной многофиламентной конструкцией или гибридной нитью с текстильным покрытием.

Эти различия влияют на удобство обращения, поведение при изгибе, истирание и электрический контакт. Отделка, улучшающая шитье, также может повлиять на контакт с другой токопроводящей поверхностью. Запрашивайте детали конструкции и отделки, когда шов выполняет электрическую функцию.

Для существующей спецификации швейной нити из нержавеющей стали 304 указывайте марку точно. Если вы рассматриваете 316L или другую альтернативу, опишите среду воздействия и запросите отдельную оценку. Замену марки не следует рассматривать как доказательство равной прочности, сопротивления или пригодности нити к шитью.

Там, где для применения в первую очередь требуется термостойкая строчка, сравните доступные конструкции в рамках BSTFLEX ассортимента высокотемпературных швейных нитей. Выбирайте материал с учетом системы ткани, требований к шву и условий эксплуатации.

Практическая спецификация для промышленных покупателей

• Применение: Изоляционный чехол, термопрокладка, антистатическая сборка, текстиль с датчиками или другое определенное использование.
• Материал и конструкция: Требуемый сплав, конструкция филамента или волокна, количество сложений и любая допустимая отделка.
• Размер нити: Готовый диаметр или линейная плотность, допуск и существующий образец, если имеется.
• Электрические требования: Сопротивление на метр, допуск, условия испытаний и максимальное сопротивление собранного пути.
• Механические требования: Разрывное усилие, удлинение, нагрузка на шов и ожидаемый изгиб или истирание.
• Термическое воздействие: Температура непрерывного шва, пиковая температура и продолжительность, атмосфера и термическое циклирование.

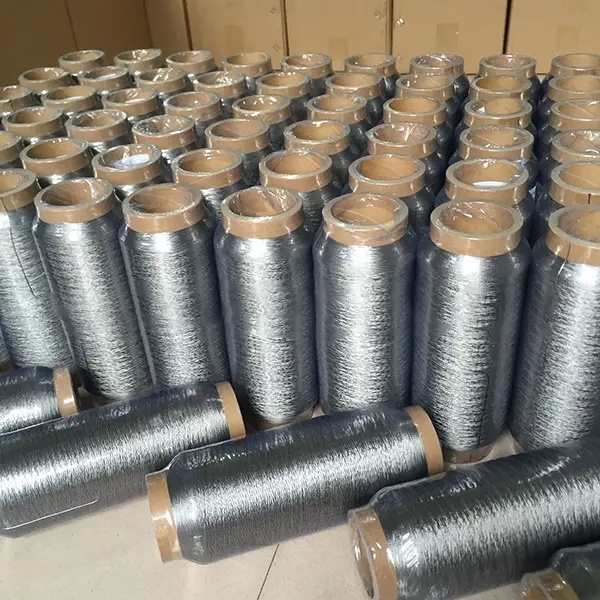

• Шитье и поставка: Пакет ткани, тип машины и стежка, пробное количество, формат катушки и объем производства.

Если чертеж еще не содержит этих деталей, полезными отправными точками являются существующий образец нити и репрезентативный прошитый компонент. Объясните, что работает в текущем дизайне, а что требует улучшения, например, обрыв нити, плохое удержание шва или нестабильный электрический контакт.

Утверждайте нить на фактическом пакете ткани

Краткое производственное испытание должно проводиться с использованием предполагаемой машины, иглы, рисунка стежка и полного пакета материалов. Осмотрите путь нити на наличие грубых направляющих, заусенцев и резких изгибов. Отрегулируйте натяжение и скорость во время испытания, затем запишите настройки, которые обеспечивают стабильные стежки.

Проверьте отсутствие обрывов нитей, пропущенных стежков, повреждений ткани и искажений вокруг шва. Увеличение размера нити может изменить требования к игле и воздействие на ткань, поэтому более прочная отдельная нить не создает автоматически более прочный готовый шов.

Для термостойкого изделия оцените характеристики шва после соответствующего термического воздействия. Для токопроводящего узла измерьте непрерывность цепи и сопротивление после соответствующих циклов изгиба, использования или очистки. Зафиксируйте конструкцию образца, чтобы последующие поставки можно было сравнить с утвержденной версией.

Часто задаваемые вопросы по закупкам

Может ли швейная нить из нержавеющей стали заменить изолированный провод?

Она может служить проводником в правильно спроектированной текстильной схеме, но голая токопроводящая нить не имеет собственной электрической изоляции. Расстояние между элементами схемы, концевые заделки, ограничения по току и защита должны быть спроектированы для всего узла в целом.

Можно ли шить ею на любой промышленной швейной машине?

Совместимость зависит от конструкции нити, иглы, системы натяжения, механизма подачи и пакета материалов. Утверждайте репрезентативный пробный пошив, а не предполагайте совместимость только по названию сплава.

Обеспечивает ли токопроводящая нить соответствие готового изделия требованиям ESD (защита от электростатического разряда)?

Нет. Соответствие зависит от готового изделия, его токопроводящих путей и применимых требований к испытаниям. Сопротивление нити — это лишь один из параметров конструкции.

Что должны направить покупатели, если размер нити еще не выбран?

Отправьте сведения о материалах и толщине ткани, требования к стежку, условия эксплуатации, а также механические или электрические функции. По возможности приложите чертеж, текущий образец или четкие фотографии узла.

Обсудите ваши требования к токопроводящим швейным нитям с BSTFLEX

Для запросов по токопроводящим швейным нитям из нержавеющей стали укажите область применения, требования к сплаву, размер нити или эталонный образец, требуемое сопротивление и условия эксплуатации. Добавьте метод шитья, предпочтения по катушкам и ориентировочный объем заказа.

Если нить будет выполнять как конструкционную, так и электрическую функцию, укажите оба требования. Запросите предлагаемую спецификацию и пробный образец, чтобы ваша команда могла оценить поведение при шитье, характеристики шва и электрическую непрерывность до утверждения производства.
