Стекловолоконный уплотнитель типа «головастик»: типы сердечников и промышленное применение

Сменная прокладка может соответствовать оригинальным внешним размерам, но при этом изменить способ закрытия дверцы промышленной печи. Разница может заключаться в самом уплотнителе, а не в видимом покрытии из стекловолокна.

А стекловолоконная прокладка типа «головастик» сочетает в себе текстильное покрытие из стекловолокна с сжимаемым уплотнительным элементом и плоским монтажным хвостовиком. Однако уплотнительный элемент не обязательно содержит стекловолокно. В нем может использоваться сердечник из стекловолокна, сердечник из нержавеющей стали или полая конструкция из нержавеющей стали, каждая из которых обеспечивает разную начальную точку для сжатия и механической поддержки.

Для производителей оборудования и групп технического обслуживания практический вопрос заключается не просто в том, какая прокладка устойчива к нагреву. А в том, какая конструкция может поддерживать необходимый контакт по периметру проема, не перегружая дверцу, не повреждая покрытие и не теряя полезный диапазон сжатия.

В этом руководстве сравниваются три конструкции с покрытием из стекловолокна в рамках ассортимента прокладок и уплотнений типа «головастик» BSTFLEX и объясняется, как выбирать их для промышленного применения.

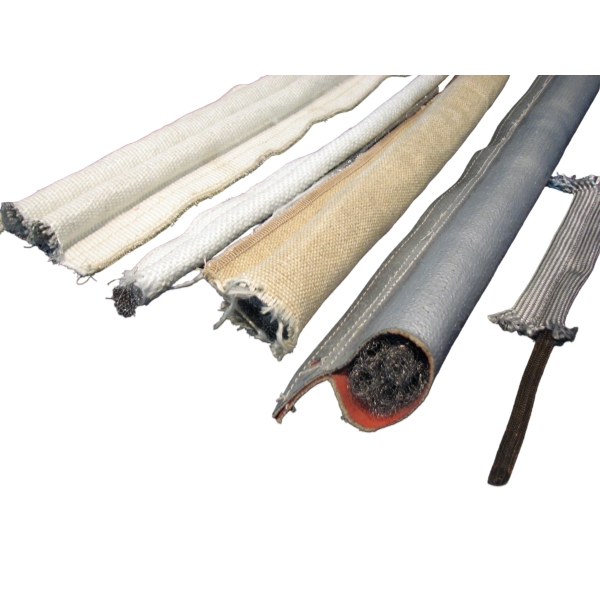

Три типа сердечника под одним и тем же покрытием из стекловолокна

Покрытие определяет внешний вид текстиля. Спецификация сердечника описывает то, что поддерживает уплотнительный элемент. Разделение этих двух деталей упрощает сравнение продуктов и позволяет избежать заказа уплотнения, основываясь только на внешнем виде.

Эти описания являются отправными точками для выбора, а не универсальным рейтингом мягкости или срока службы. Плотность сердечника, диаметр проволоки, конструкция сетки, размер уплотнительного элемента и натяжение покрытия могут изменить поведение готовой прокладки.

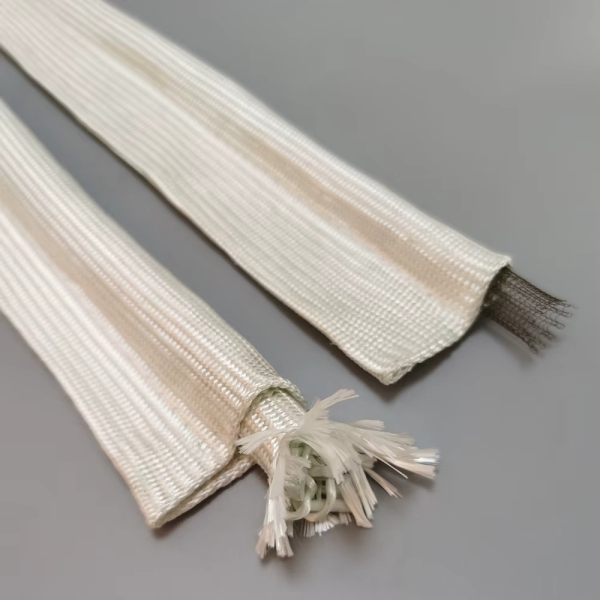

Сердечник из стекловолокна: неметаллический уплотнительный элемент

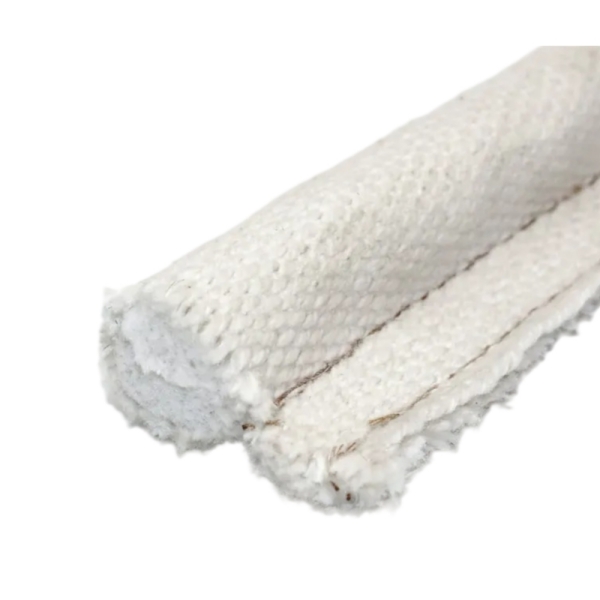

В сердечнике из стекловолокна используется волокнистый материал, а не металлическое армирование для создания корпуса уплотнительного элемента. Сжатие происходит за счет деформации и перестройки внутренней текстильной структуры.

Эту конструкцию стоит оценить, если предпочтителен гибкий неметаллический сердечник. Его жесткость все равно зависит от того, как изготовлен сердечник: два сердечника из стекловолокна с одинаковым внешним диаметром не обязательно требуют одинакового усилия для сжатия.

Прокладка Fiberglass Cover Fiberglass Core Tadpole Gasket обеспечивает такое сочетание покрытия и сердечника. Для проекта по замене укажите требуемую реакцию на сжатие, а также размеры.

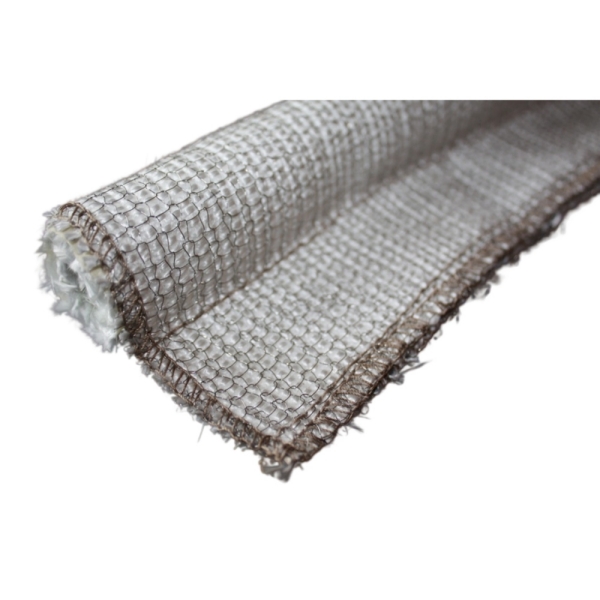

Сердечник из нержавеющей стали: внутренняя металлическая поддержка

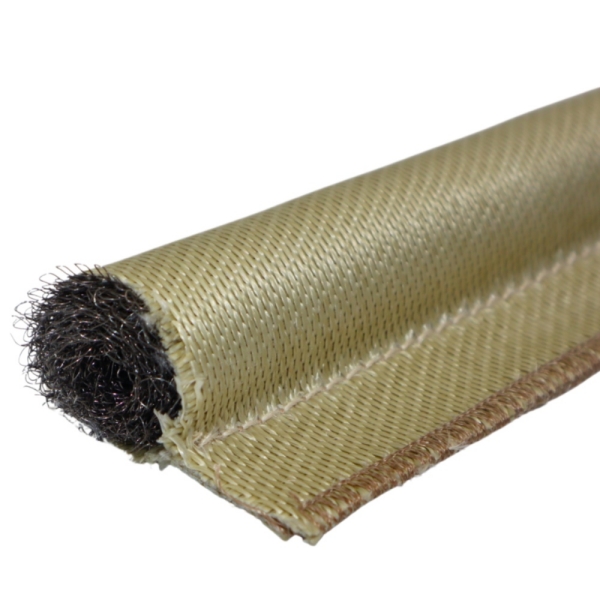

Сердечник из нержавеющей стали обеспечивает металлическую поддержку внутри уплотнительного элемента. В сетчатых конструкциях расположение проволоки позволяет деформироваться, поддерживая профиль под тканью из стекловолокна.

Прокладка Fiberglass Cover Stainless Steel Core Tadpole Gasket является кандидатом для оборудования, где важным требованием является внутреннее армирование. Сердечник следует указывать по конструкции, а не только по словам «нержавеющая сталь».

Не предполагайте, что каждый сердечник из нержавеющей стали обладает идентичной упругостью, усилием закрытия или долговечностью. Запросите данные о сплаве и сердечнике, затем оцените готовый профиль при предполагаемой высоте сжатия.

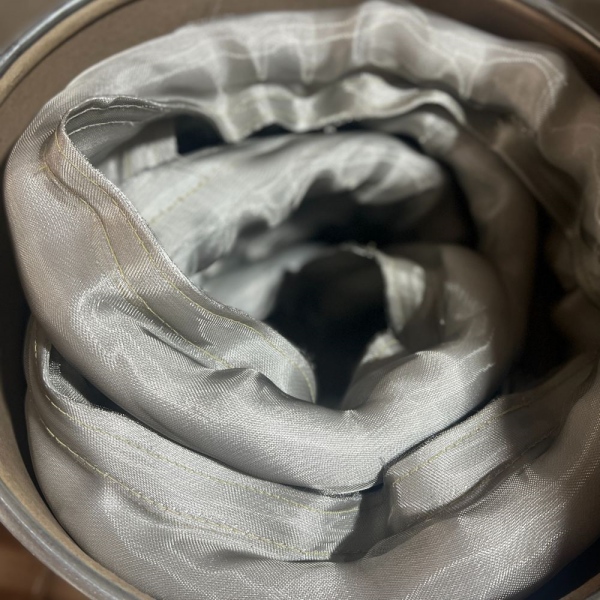

Полый сердечник из нержавеющей стали: конструкция с открытым центром

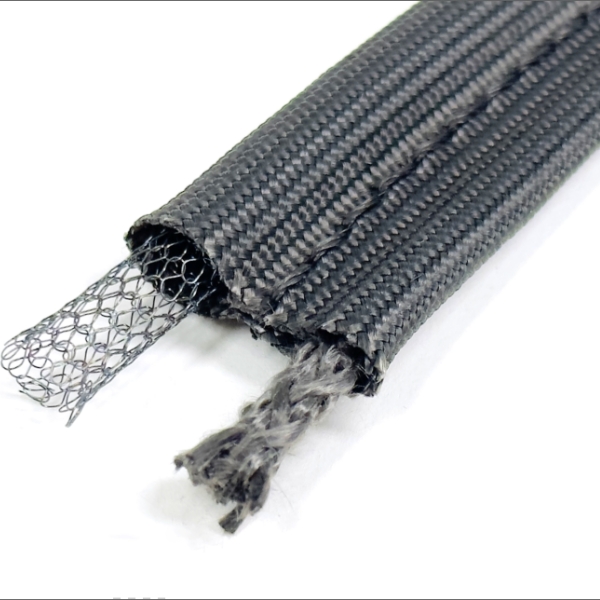

Полая сердцевина — это не просто пустой тканевый баллон. В такой конструкции структура из нержавеющей стали окружает открытую центральную область под покрытием из стекловолокна.

Такая геометрия обеспечивает пространство для деформации баллона внутрь. Это может быть полезно, когда дверь имеет ограниченное усилие закрытия или уплотнение должно компенсировать отклонения по периметру герметизации. Фактическая эффективность зависит от структуры проволоки и полного профиля уплотнения.

Уплотнение типа «головастик» с полой сердцевиной из нержавеющей стали и покрытием из стекловолокна — это соответствующая конструкция для рассмотрения. Уточните рабочий диапазон сжатия, вместо того чтобы предполагать, что полый баллон можно сплющить до бесконечности.

Материал сердцевины и геометрия сердцевины — это разные технические характеристики

«Нержавеющая сталь» определяет семейство материалов. «Полая» определяет структурную особенность. Таким образом, уплотнение может одновременно иметь сердцевину из нержавеющей стали и полую сердцевину.

Аналогично, «цельная сетчатая сердцевина» описывает конфигурацию сетки, а не жесткий сплошной металлический стержень. Чертежи для закупок должны достаточно четко определять фактическую конструкцию, чтобы производителю не приходилось интерпретировать двусмысленное описание.

Полезная спецификация объединяет покрытие, материал сердцевины, геометрию сердцевины и размеры профиля. Например: покрытие из тканого стекловолокна, полая сетчатая сердцевина из нержавеющей стали, заданная свободная высота баллона, определенная ширина «хвоста» и согласованная установленная высота.

Процент сжатия не говорит об усилии закрытия

Сжатие описывает, насколько уменьшается высота баллона. Усилие закрытия описывает нагрузку, необходимую для достижения этого уменьшения. Они связаны, но не взаимозаменяемы.

Для баллона, измеряемого в направлении нагрузки, номинальное сжатие можно выразить как:

Номинальное сжатие (%) = (свободная высота баллона − установленная высота баллона) ÷ свободная высота баллона × 100

Например, уменьшение свободной высоты баллона с 16 мм до установленной высоты 12 мм дает 25% номинального сжатия. Это размерный пример, а не рекомендуемый параметр сжатия для каждого уплотнения типа «головастик».

Два уплотнения, сжатые на один и тот же процент, могут требовать разных нагрузок. Для конструкции OEM запросите информацию о нагрузке при сжатии, если она доступна, или оцените образцы в приспособлении, которое имитирует фактические условия монтажа и контакта.

Восстановление также имеет значение. После снятия нагрузки баллон может не полностью вернуться к своей первоначальной высоте. Допустимую величину остаточной деформации следует рассматривать наряду с частотой открывания оборудования и рабочей температурой.

Промышленное применение: начните с требований к оборудованию

Двери печей периодического действия, камер отверждения и сушильных печей

Для уплотнения двери промышленной печи начните с закрытого зазора и доступного усилия защелки. Уплотнение, требующее чрезмерной нагрузки при сжатии, может помешать двери достичь своего проектного положения.

Конструкция со стекловолоконной сердцевиной — это один из вариантов для оценки, когда предпочтителен гибкий неметаллический баллон. Там, где конструкция требует металлической поддержки, сравните альтернативы из нержавеющей стали в одинаковых условиях установки.

Выбор должен учитывать весь периметр, включая углы и сторону петель, а не только короткий прямой образец.

Часто открываемые дверцы доступа

Дверцы для осмотра и панели доступа к производственному оборудованию создают повторяющиеся механические нагрузки на уплотнение. Оцените, как уплотнительный профиль реагирует на многократное закрытие, остается ли хвостовик закрепленным и не трется ли покрытие о прилегающий металл.

Сердечник из нержавеющей стали может обеспечить внутреннее усиление, но он не защищает открытое покрытие из стекловолокна от любого источника истирания. Проверьте выравнивание дверцы, контактные кромки и направление движения, прежде чем рассматривать замену сердечника как полное решение.

Большие крышки и переменные уплотнительные зазоры

На большой крышке закрытый зазор может отличаться в разных местах. Профиль с полым сердечником стоит оценить там, где прокладке требуется полезный диапазон деформации без чрезмерной нагрузки при закрытии.

Измерьте как самый маленький, так и самый большой зазоры. Уплотнительный профиль должен сохранять контакт в самом широком месте, не подвергаясь чрезмерному сжатию в самой узкой точке. Один лишь больший диаметр не решает этот конфликт.

Панели доступа печей, воздуховоды и заслонки

Для панелей доступа печей и оборудования с нагреваемыми воздуховодами установите температуру в месте расположения прокладки. Температура в технологической камере не обязательно совпадает с температурой, воздействующей на крышку, прошивку или сердечник.

Применение в воздуховодах и заслонках также требует определения требований к утечке и перепаду давления. Не следует полагать, что прокладка из стекловолоконной ткани типа «головастик» обеспечивает газонепроницаемое или рассчитанное на давление уплотнение только потому, что она подходит для теплоизоляции периметра.

Там, где герметичность критически важна для безопасности, все соединение требует квалификации, специфичной для конкретного применения.

Выбор температуры относится ко всей прокладке в сборе

Высокотемпературная прокладка из стекловолокна — это сборное изделие, а не просто кусок стеклоткани. Условия ее эксплуатации зависят от марки покрытия, отделки ткани, сердечника, прошивки и любого покрытия или крепежного материала.

Замена сердечника со стекловолоконного на сердечник из нержавеющей стали не увеличивает автоматически температурную стойкость внешнего покрытия. Аналогично, термостойкий сердечник не может компенсировать неподходящее покрытие или конструкцию прошивки.

Указывайте постоянную температуру, пиковую температуру и продолжительность пиковой нагрузки отдельно. Также определите, подвергается ли прокладка воздействию горячего воздушного потока, контакту с нагретым металлом, лучистому теплу или прямому воздействию пламени.

Там, где стекловолокно не подходит, рассмотрите альтернативные комбинации покрытия и сердечника в коллекции высокотемпературных уплотнений типа «головастик». Выбирайте конструкцию для замены как целостную систему, а не меняйте один компонент изолированно.

Стекловолоконная лента-прокладка типа «головастик», плоская лента и шнур — это не одно и то же

Термин стекловолоконная уплотнительная лента типа «головастик»относится к профилю уплотнения с «головой» и «хвостом». Его не следует путать с плоской стекловолоконной лентой или отдельным стекловолоконным шнуром.

Плоская лента обеспечивает относительно равномерное сечение по всей ширине. Шнур обеспечивает уплотняющий элемент без встроенного монтажного «хвоста». Профиль «головастик» разделяет функцию контакта «головы» и функцию фиксации «хвоста».

В этих изделиях могут использоваться схожие материалы, но их способы крепления и доступная степень сжатия различаются. Замена одного типа другим требует проверки геометрии соединения, а не простого соответствия номинальной ширине.

Измерьте соединение перед копированием изношенной прокладки

Старая прокладка является полезным доказательством, но она может больше не соответствовать исходному профилю. Постоянная деформация, растянутая ткань и поврежденные углы могут сделать использованный образец вводящим в заблуждение.

Предоставьте образец вместе с замерами оборудования. Эскиз поперечного сечения должен различать свободные размеры «головы», ширину «хвоста» и общую ширину.

При указании ширины «хвоста» отметьте конечные точки измерения на чертеже. Это позволит избежать путаницы между открытой частью монтажного «хвоста» и общей шириной профиля.

Оцените профиль перед производственным заказом

Для новой конструкции OEM или при изменении конструкции сердечника используйте процесс утверждения образца перед запуском в серийное производство. Следующие проверки обеспечивают практическую отправную точку; пределы допустимости должны исходить из требований к оборудованию.

Посадка и закрытие: Установите образец с помощью предполагаемого метода крепления. Убедитесь, что «голова» соприкасается с ответной поверхностью, дверца закрывается правильно, а «хвост» не мешает соединению.

Сжатие и восстановление: Оцените профиль при предполагаемой установочной высоте. Проверьте усилие закрытия, остаточную деформацию и поведение после репрезентативных циклов открывания.

Термическое воздействие: Оцените конструкцию в сборе в репрезентативных условиях эксплуатации. Осмотрите покрытие, прошивку, сердечник и фиксацию после воздействия.

Эффективность соединения: Проверьте согласованные требования к герметичности или тепловым характеристикам с помощью подходящего испытания оборудования. Визуальный контакт сам по себе не подтверждает выполнение всех требований к уплотнению.

Часто задаваемые вопросы

Всегда ли стекловолоконная прокладка типа «головастик» имеет стекловолоконный сердечник?

Нет. Стекловолокно может описывать внешнее покрытие, в то время как «голова» содержит стекловолокно, нержавеющую сталь или другой указанный сердечник. При заказе указывайте как покрытие, так и сердечник.

Всегда ли прокладка с полым сердечником мягче, чем прокладка со стекловолоконным сердечником?

Универсального сравнения не существует. Полая геометрия обеспечивает пространство для деформации, но конструкция проволоки, плотность волокна, размеры «головы» и натяжение покрытия влияют на фактическую нагрузку при сжатии. Сравнивайте готовые образцы или соответствующие данные испытаний.

Делает ли сердечник из нержавеющей стали внешнюю поверхность более устойчивой к истиранию?

Сердечник обеспечивает внутреннюю поддержку. Стекловолоконное покрытие остается открытой контактной поверхностью, если не указан дополнительный защитный слой. Истирание поверхности следует решать путем выбора покрытия и геометрии оборудования.

Можно ли использовать один и тот же профиль для дверей печей и дверей печей для обжига?

Возможно, но одного названия оборудования недостаточно для определения пригодности. Сравните фактическую температуру прокладки, зазор, усилие закрытия, перемещение, атмосферу и требования к герметизации.

Что необходимо для запроса цены на изготовление стекловолоконной прокладки типа «головастик» по индивидуальному заказу?

Предоставьте чертеж поперечного сечения или образец, размеры свободной части (баллона), размеры хвостовика, требуемую длину, количество, закрытый зазор и условия эксплуатации. Укажите существующую спецификацию сердечника, если она известна.

Укажите стекловолоконную прокладку типа «головастик» от BSTFLEX

BSTFLEX производит стекловолоконные прокладки типа «головастик» с различной внутренней конструкцией для OEM-проектов и проектов по замене. Размеры баллона, монтажные хвостовики и готовая длина могут быть разработаны на основе чертежей, образцов и требований к оборудованию.

Начните с конструкции со стекловолоконным сердечником для неметаллического баллона, рассмотрите конструкцию с сердечником из нержавеющей стали для внутренней металлической поддержки или оцените конструкцию с полым сердечником из нержавеющей стали там, где ее геометрия с открытым центром подходит для требуемого сжатия.

Отправьте чертеж прокладки и детали применения в BSTFLEX для получения коммерческого предложения. Укажите требуемое количество, рабочую температуру, закрытый зазор и схему монтажа, чтобы предложение могло охватить весь узел уплотнения.
