Керамическая лента лестничного типа для высокотемпературных болтовых соединений

Болтовое крепление крышки печи требует большего, чем просто полоса, которая подходит под шпильки. Термоуплотнение должно оставаться на месте, сохранять заданный контакт и выдерживать рабочий цикл. Поэтому замена стекловолокна на керамическое волокно должна начинаться с оценки условий работы соединения, а не просто с максимальной температуры, указанной рядом с названием продукта.

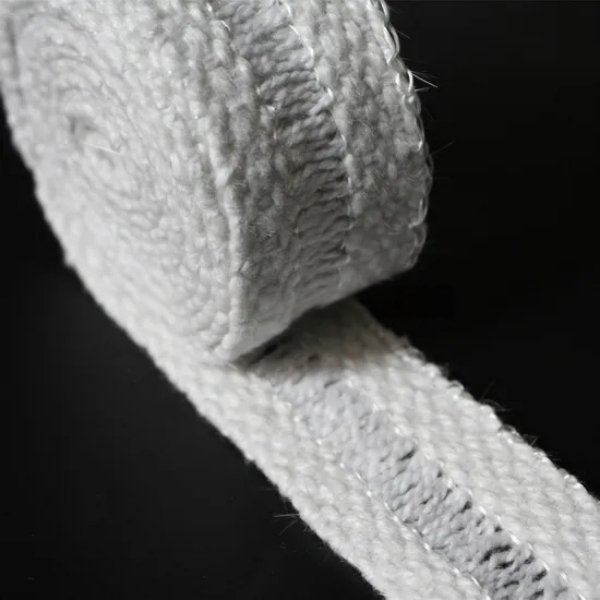

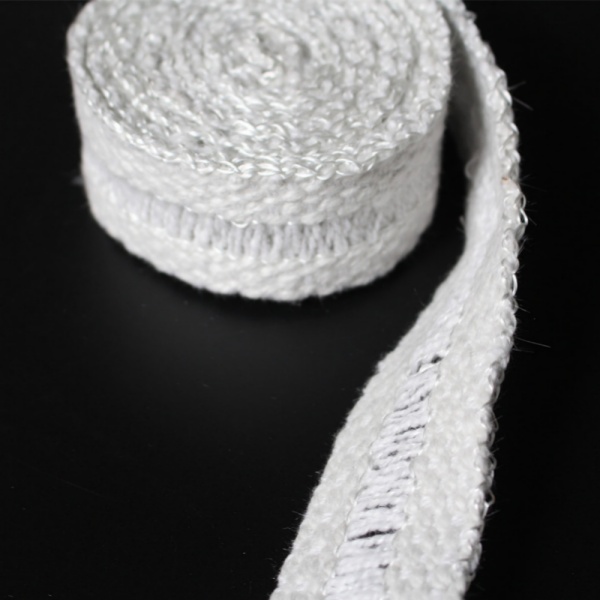

Ленточная керамическая изоляция типа «лестница» — это тканый термостойкий текстиль, в котором отсутствуют продольные нити в центральной зоне крепления.Также называемая лентой из керамического волокна с пропуском нитей основы или лентой для болтовых отверстий, она позволяет использовать крепежные элементы, обеспечивая при этом наличие тканого материала по обе стороны от линии крепления. BSTFLEX ленточная керамическая изоляция типа «лестница» обеспечивает такую конструкцию для промышленной изоляции и элементов термоуплотнения.

Секция «лестница» решает проблему крепления

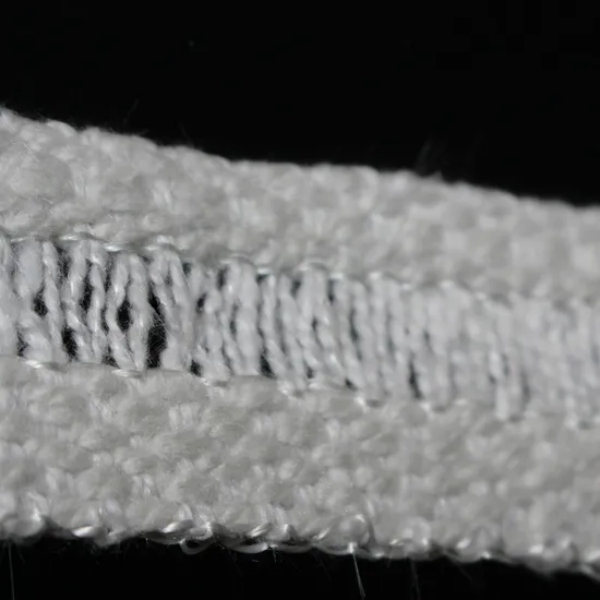

Центральная секция с пропуском нитей основы помогает расположить текстиль вокруг винтов, шпилек или болтов. Она не определяет стандартный шаг перфорированных отверстий, и поперечные нити могут оставаться в зоне крепления. Подтвердите геометрию, используя реальный образец продукта, а не рассматривая центр как свободный паз.

Что еще более важно, покажите, где уплотнение должно контактировать с оборудованием. Путь крепежа и путь теплового контакта — это разные характеристики. Убедитесь, что тканые части прилегают к предназначенным для них посадочным поверхностям и что зона крепления не нарушает требуемый контакт. Там, где через текстиль не должен проходить крепеж, возможно, стоит рассмотреть обычную тканую ленту из керамического волокна в качестве альтернативной конструкции.

Когда целесообразно использование керамической конструкции?

Керамическая лента типа «лестница» является кандидатом, когда документально подтвержденные возможности конструкции из стекловолокна не соответствуют тепловой нагрузке соединения. Подходящие детали для оценки включают удерживающие контактные полосы на дверцах промышленных печей, болтовые смотровые люки и съемные панели вокруг нагреваемого оборудования. Каждая из них требует подтверждения в соответствии с конструкцией оборудования.

Перед заменой материала определите, с чем не справляется существующая полоса. Повреждение от длительного воздействия тепла требует иного расследования, чем полоса, разорванная острым фиксатором. Неравномерный контакт, вызванный деформированной дверцей, не будет исправлен простой заменой волокна.

Там, где текущая стекловолоконная лента типа «лестница» уже соответствует подтвержденным условиям, керамика не обязательно является лучшим выбором. Сравните требуемый срок службы, удобство обращения, посадку и процедуру технического обслуживания. Совпадение общей ширины и номинальной толщины не гарантирует, что два разных текстильных материала будут вести себя одинаково в сжатом соединении.

Рассматривайте температурный рейтинг как техническую спецификацию конструкции

Классификационная температура керамического волокна, предел непрерывной эксплуатации готовой ленты и предел кратковременного воздействия не являются взаимозаменяемыми. Уточните, какой именно показатель указан в предложении. Укажите температуру в месте расположения ленты, продолжительность воздействия и атмосферу процесса, а не просто уставку печи.

Армирование также относится к спецификации. Нити керамического текстиля могут содержать стеклянные нити или металлическое армирование с различными ограничениями по жаропрочности. Подтвердите тип армирования в конкретной предлагаемой ленте типа «лестница»; не предполагайте, что опция, указанная для другой керамической ленты, доступна в той же конструкции «лестница».

Армирование, которое помогает при ткачестве и подгонке, не обязательно предназначено для несения постоянной механической нагрузки при рабочей температуре. Аналогично, лента с металлическим армированием не является несущим элементом. Рядом с электрическими нагревательными элементами учитывайте наличие токопроводящего армирования при проверке оборудования.

Указывайте условия контакта, а не только толщину в несжатом состоянии

Для удерживающей термополосы отдельно зафиксируйте номинальную толщину ленты и предполагаемое состояние установки. Укажите, регулирует ли чертеж оборудования закрытый зазор, сжатую толщину или приложенную нагрузку. Измерение толщины на ненагруженном рулоне не является полным описанием рабочего соединения.

Также различайте крепеж, удерживающий полосу на месте, и крепеж, закрывающий дверцу. Удерживающий винт может фиксировать ленту, не создавая окончательного усилия уплотнения. Образец следует оценивать с использованием реального фиксатора, механизма закрытия и посадочных поверхностей.

Проверяйте состояние после предполагаемого цикла нагрева, а также во время холодной сборки. Ищите потерю контакта, смещение и повреждения вокруг удерживаемых краев. Не компенсируйте необъяснимые изменения добавлением еще одного слоя или дополнительной затяжкой без пересмотра конструкции соединения. Название продукта не обеспечивает ни универсальный процент сжатия, ни момент затяжки при сборке.

Включите первоначальный нагрев в проверку материала

Некоторые керамические текстильные материалы содержат органические технологические волокна или связующие вещества, используемые при производстве нити. Их удаление во время нагрева может вызвать дымление и изменить состояние поставленного материала. Спросите, содержит ли выбранная лента эти компоненты и поставляется ли она после термообработки.

Для закрытого процесса или установки с ограничениями по загрязнению укажите эти требования до утверждения образца. Получите текущий паспорт безопасности и любые документально подтвержденные рекомендации по первому нагреву. Не предполагайте, что каждая керамическая лента типа «лестница» не содержит связующих веществ, предварительно очищена или подходит для процесса с ограничениями по дымлению.

Первоначальная термообработка и повторные циклы эксплуатации — это разные проверки. Образец, прошедший первый нагрев, все равно должен соответствовать требованиям соединения по контакту и обращению. Используйте утвержденные процедуры ввода в эксплуатацию и вентиляции оборудования, а не создавайте импровизированный процесс выжигания.

Соответствие испытания способу использования крышки

Крышка, которая остается закрытой в течение длительного времени

Включите предполагаемую выдержку при высокой температуре в оценку. Убедитесь, что лента остается закрепленной, а соединение соответствует установленным критериям приемки после воздействия. Кратковременное испытание нагревом не подтверждает эксплуатационные характеристики в течение длительного периода работы.

Дверь, открытая между производственными циклами

Включите в испытание открывание, закрывание и повторную установку. Проверьте на наличие заеданий, смещения материала и повреждений в точках крепления. Одной лишь термостойкости недостаточно для подтверждения устойчивости к повторяющимся механическим воздействиям.

Соединение с установленным требованием по герметичности

Используйте квалифицированную конструкцию уплотнения оборудования и тест на герметичность. Не следует полагать, что тканая термолента обеспечивает газонепроницаемое, удерживающее давление или герметичное уплотнение в контролируемой атмосфере. Если требуются эти функции, все соединение должно быть оценено на соответствие этим требованиям, а не одобрено на основе температурного рейтинга ленты.

Зафиксируйте критерии приемки перед повторной поставкой

Определите, что будет проверяться или измеряться перед проведением испытания. Полезные параметры включают сохранение положения, непрерывность контакта, состояние размеров, работу затвора и любые указанные результаты по тепловым характеристикам или герметичности. Аккуратный внешний вид ленты не является доказательством того, что все эти критерии были соблюдены.

Запишите конструкцию образца, армирование, ревизию чертежа, метод установки и историю нагрева. Проведите осмотр во время безопасного технического обслуживания после согласованного цикла. Повторное использование, замена и любая регулировка должны выполняться в соответствии с утвержденной процедурой для оборудования; не предполагайте, что внешне неповрежденную ленту всегда можно установить повторно.

Запросите ленту из керамического волокна лестничного типа для вашего болтового уплотнения

При запросе коммерческого предложения укажите общую ширину ленты, требования к центральной зоне крепления, номинальную толщину, длину рулона или отрезка и количество. Приложите чертеж соединения, схему крепления, требования к установленному контакту, условия нормального и пикового воздействия, а также цикл технического обслуживания. При наличии включите спецификацию материала или ссылку на существующий утвержденный образец.

Запросите подтверждение конструкции волокна и армирования, применимые эксплуатационные данные и доступные размеры. Нестандартную геометрию, упаковку и требования к поставке следует согласовывать при получении коммерческого предложения, а не предполагать их на основе общего описания продукта.

Ознакомьтесь с керамической лентой лестничного типа BSTFLEX для промышленного термоуплотнения, сравните материалы в ассортименте промышленных высокотемпературных лент, или отправьте чертеж вашего оборудования и запросите коммерческое предложение на керамическую ленту лестничного типа.
