Полиэстеровые рукава для гидравлических шлангов в OEM-сборках: размеры, стойкость к истиранию и варианты поставок

В заказе на закупку, где указано только «полиэстеровый рукав для шланга», поставщику предоставляется несколько вариантов решения: текстильная конструкция, полезный внутренний размер, готовая длина и формат поставки. Эти детали определяют, поступит ли материал на сборочный стенд готовым к использованию или потребует дополнительной сортировки, раскроя и проверки соответствия размерам.

Полиэстеровые рукава для гидравлических шлангов представляют собой внешние текстильные покрытия, предназначенные для защиты поверхности шлангов от истирания.Они отделены от конструкции шланга, выдерживающей давление. Для шлангового соединения, изготовленного производителем оригинального оборудования (OEM), необходимо указать параметры рукава, соответствующие фактическим размерам шланга, последовательности установки и условиям износа, а затем согласовать способ поставки и проверки.

BSTFLEXзащитный чехол из полиэстера для гидравлического шлангаЭто отправная точка для поиска поставщиков, специализирующихся на абразивных материалах. В данном руководстве по закупкам рассматривается, что следует указать в запросе, как сравнивать образцы и какие детали поставки необходимо согласовать до утверждения производства.

Начните с чертежа шланга, а не с ширины рукава.

Используйте внешние размеры готового шланга. Номинальный внутренний диаметр шланга и размер маркировки определяют другие параметры; ни один из них не определяет необходимый зазор внутри защитной оболочки. Укажите наибольший профиль фитинга, через который должна проходить оболочка при установке после крепления фитингов.

Для комплекта шлангов укажите предполагаемое расположение и общий внешний профиль. Не рассчитывайте необходимый размер муфты, просто складывая диаметры шлангов. Также убедитесь, что группировка шлангов соответствует их перемещению и требованиям к техническому обслуживанию.

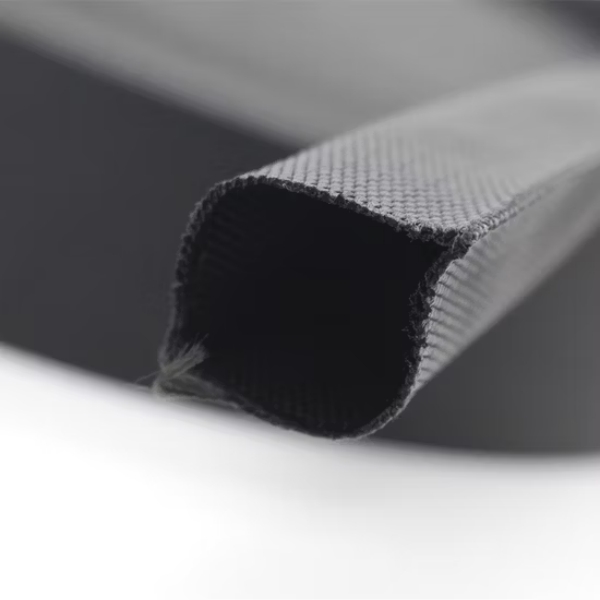

Это контрольный список для запроса информации, а не таблица размеров продукции.Ширина в развернутом состоянии не является внутренним диаметром, и ни то, ни другое не следует использовать вместо наружного диаметра шланга. Подтвердите диапазон размеров указанной конструкции и проверьте образец на фактической сборке. Размеры из другой серии муфт не следует переносить без подтверждения эквивалентности изделий.

Согласовать место использования защитной трубки в процессе сборки.

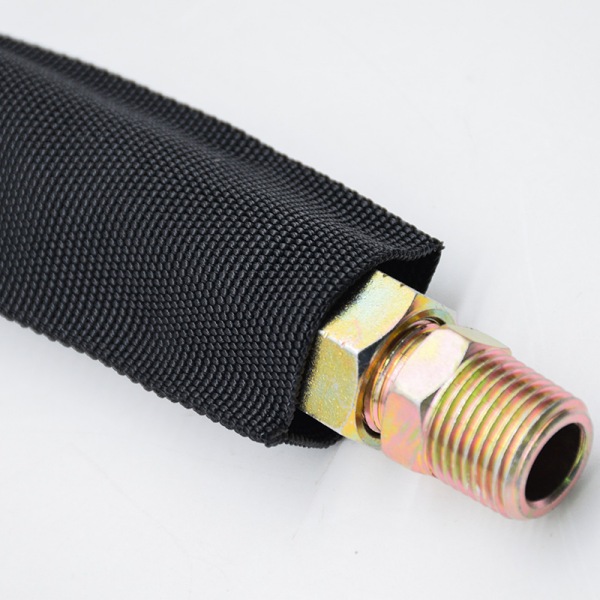

Для трубчатой ​​полиэстеровой муфты определите, будет ли она устанавливаться до или после концевых фитингов шланга. Согласуйте последовательность с монтажником шланга, включая доступ для обжима, испытания под давлением, идентификации и окончательной проверки. Защитное покрытие не должно препятствовать утвержденной процедуре сборки шланга и фитингов.

Втулка, подходящая к корпусу шланга, может не пройти через собранное соединение. И наоборот, выбор гораздо большей втулки исключительно для того, чтобы она не задевала фитинг, может привести к неподходящей посадке на шланге. Разрешите это противоречие на этапе утверждения образца, а не оставляйте это на усмотрение оператора производства.

В тех случаях, когда существующая установка не имеет практического доступа к концу, следует отдельно оценить возможность использования съемной конструкции.нейлоновый рукав для шланга, обхватывающий шлангИспользуется другой способ установки и материал; это не взаимозаменяемая версия полиэстерного изделия.

Отметьте необходимые положения концов муфты на сборочном чертеже. Обеспечьте доступ к точкам осмотра и необходимой маркировке шлангов, а также укажите способ крепления концов. Перед установкой или проверкой средств защиты на установленном оборудовании выполните процедуры его отключения, изоляции и сброса давления, включая контроль накопленной энергии.

Оцените степень истирания по фактическому контакту.

Перед сравнением материалов опишите источник износа. Трение шланга о другой шланг, перемещение по кронштейну и контакт с шероховатой поверхностью машины создают различные условия оценки. Пришлите фотографии или схему прокладки, показывающую места контакта и движение шланга.

Для сравнения образцов запросите метод и редакцию испытания на истирание, конструкцию образца, схему опоры, контактную поверхность, приложенную нагрузку и конечную точку. Количество циклов без этих сведений не является полной спецификацией закупки. Результаты, полученные различными методами испытаний или с использованием различных конструкций втулок, не следует рассматривать как взаимозаменяемые.

Согласуйте критерии приемки, соответствующие применению, затем оцените предлагаемую втулку на репрезентативном образце. Наблюдайте за покрытием, перемещением, посадкой и локальным износом в соответствии с утвержденной процедурой оценки. Результаты лабораторных испытаний на истирание сами по себе не гарантируют срок службы машины, работающей в различных условиях.

Вместо того чтобы полагаться на более толстое покрытие для компенсации, следует исправлять неправильную прокладку, контакт с острыми краями и недостаточную поддержку. Полиэстеровая износостойкая манжета добавляет внешний слой защиты от истирания; она не является структурной опорой шланга и не позволяет вернуть поврежденный шланг в эксплуатацию.

Необходимо разделять требования к температуре, воздействию жидкостей и пламени.

Полиэстер обозначает семейство волокон, а не полную спецификацию изделия. При необходимости указывайте тип пряжи или текстильную структуру, а также толщину, любое покрытие или отделку и условия эксплуатации. Не следует предполагать, что два рукава с одинаковым названием материала имеют одинаковый размер или характеристики.

Укажите нормальную и пиковую температуру, продолжительность воздействия, расположенные поблизости источники тепла и ожидаемый контакт с гидравлическими жидкостями, чистящими средствами или другими химическими веществами. Для проверки химической совместимости укажите вещество, его концентрацию, температуру и характер контакта. Подтвердите пригодность для поставляемой конструкции, а не полагайтесь на неограниченное описание «химической стойкости».

Если в проекте указана огнестойкость, необходимо провести проверку.огнестойкий полиэстеровый рукав для шлангав качестве отдельного варианта выбора. Для применения, указанного MSHA, запросите подробную информацию об одобрении, охватывающую указанный продукт. Не распространяйте одобрение с одного класса рукавов на другой.

Огнестойкость и износостойкость не гарантируют защиту от разрыва или протечек через микроскопические отверстия. Для соответствующих защитных систем требуются отдельные подтверждения. Внешняя оболочка также не увеличивает номинальное рабочее давление шланга или предельную температуру рабочей жидкости.

Сравните рулоны, готовые отрезки и комплекты для сборки.

Самая низкая цена за метр не обязательно означает самую низкую стоимость за установленную деталь. При запросе ценового предложения на полиэстерные рукава для шлангов сравните приведенные ниже форматы с вашими возможностями резки, ассортиментом деталей и процессом сборки. Необходимо подтвердить наличие и коммерческие условия для выбранной конструкции.

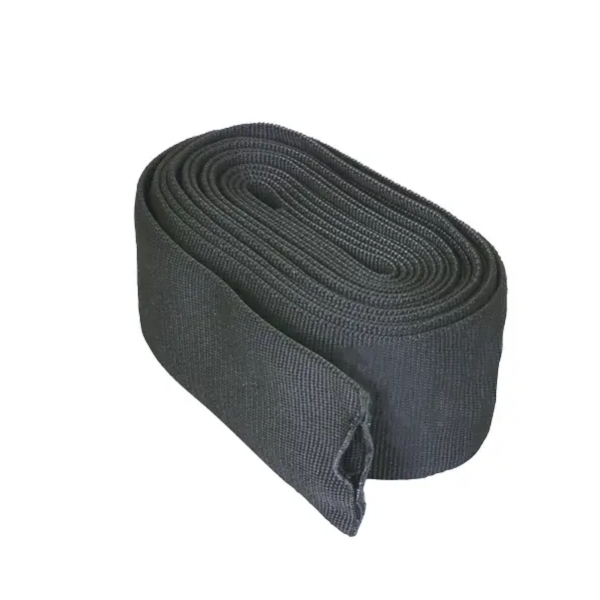

При закупке рулонов согласуйте, должна ли заявленная длина быть непрерывной и как будут обрабатываться короткие отрезки. Для нарезанных кусков укажите окончательные размеры после согласованной обработки кромок. Не следует предполагать, что каждый нарезанный продукт термосваривается или что один метод отделки подходит для всех конструкций.

Сравнивайте предложения, исходя из следующих критериев: пригодный для использования материал, раскрой и отделка, отходы, идентификация, упаковка и сборка. Отдельно указывайте количество образцов, первоначальный заказ, ожидаемый повторный спрос и график поставок. Прогноз помогает в планировании поставок, но его не следует рассматривать как гарантированное количество поставки, если это не согласовано заранее.

Утвердите образец и зафиксируйте спецификацию производства.

Сохраните утвержденный образец вместе с его чертежами, изменениями и требованиями к проверке. Запишите состав полиэстера, размеры, условия измерения, отделку торцов, а также любые маркировки или детали упаковки. Одного внешнего вида недостаточно для определения эквивалентной замены.

Проверьте первый образец на типовом шланговом соединении, включая соответствующий профиль фитинга и изгибы. Убедитесь, что втулка может быть установлена ​​в соответствии с планом, закрывает предполагаемую зону износа и не мешает зажимам или осмотру. Зафиксируйте результат, прежде чем разрешить повторное производство.

Согласуйте порядок идентификации производственных партий и виды входного контроля. Попросите поставщика уведомлять вас перед изменением конструкции пряжи, структуры текстиля, покрытия, размеров или процесса отделки. Определите, для каких изменений требуется новый образец или повторная оценка применения.

BSTFLEXУслуги по OEM-производству и изготовлению продукции на заказ.Включает в себя проверку заявки, разработку образцов и утверждение производства. Используйте этот процесс для подтверждения предлагаемого полиэстерного рукава перед утверждением спецификации закупки. Минимальный объем заказа и сроки выполнения зависят от продукта и уровня индивидуализации.

Вопросы по приобретению полиэстеровых рукавов для шлангов

Может ли один размер рукава подходить для нескольких артикулов шланговых соединений?

Возможно, но проверьте соответствие и путь установки для каждого узла. Наружный диаметр шланга, профиль фитинга, защищаемая длина и способ прокладки могут различаться. Утвердите общий размер по каждому соответствующему чертежу, а не полагайтесь только на номинальный диаметр шланга.

Обладает ли полиэстеровая муфта для шланга автоматически огнестойкостью?

Не следует делать вывод о классификации огнестойкости по слову «полиэстер». Укажите требуемые характеристики и получите документацию, подтверждающую заявленную конструкцию. Различайте стандартные износостойкие рукава и отдельно проверенные огнестойкие марки.

Что необходимо для того, чтобы запрос на образец был полезным?

Пришлите чертеж шланга или его размеры, профиль фитинга, защищаемую длину, условия износа и предлагаемый формат поставки. Укажите, какие проверки должен пройти образец. Образец с четко определенной целью оценки более полезен, чем безоговорочный запрос на стандартную гильзу.

Запросите образцы полиэстеровых рукавов для шлангов или закажите поставку от производителя.

ДляЗащитный чехол для шланга из полиэстера BSTFLEXУкажите внешний диаметр шланга, максимальный профиль фитинга, длину покрытия, условия применения и необходимые испытания. Добавьте требуемый формат рулона или готового изделия, количество, требования к упаковке и предполагаемую дату доставки.

Обратитесь в компанию BSTFLEX, предоставив чертеж шлангового соединения или техническую спецификацию на закупку.Для оборудования, требующего нескольких типов внешней защиты, используйте...страница выбора защиты гидравлического шлангаопределить подходящий продукт для каждого случая воздействия.
