По этой причине выбор прокладки для печи должен основываться на всей системе уплотнения: материале покрытия, внутреннем сердечнике, размерах «головы», монтажном «хвосте», прошивке, диапазоне сжатия и фактической температуре в месте установки уплотнения.
BSTFLEX производит высокотемпературные прокладки и уплотнения типа «головастик» для дверей печей, оборудования для термообработки, обжиговых печей, тепловых камер и других промышленных систем нагрева. Профили могут быть разработаны на основе чертежей, размеров оборудования или существующих образцов прокладок.
Одной из самых распространенных ошибок при выборе является подбор прокладки только на основе заданного значения температуры печи.
Уплотнение может быть установлено за краем футеровки, вне самой горячей зоны камеры или рядом с охлаждаемой металлической рамой. В другом оборудовании прокладка может подвергаться прямому излучению, утечке горячего газа или воздействию нагретых металлических поверхностей.
Перед выбором материала определите:
Температурные характеристики одного исходного материала не должны рассматриваться как температурный рейтинг готовой прокладки в сборе.

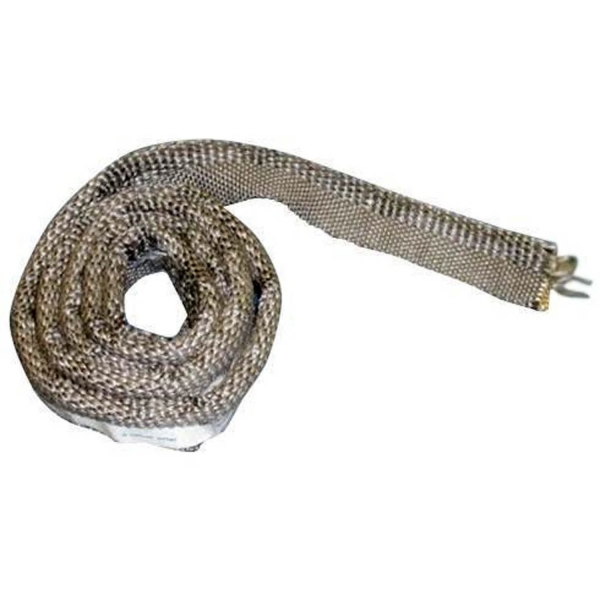

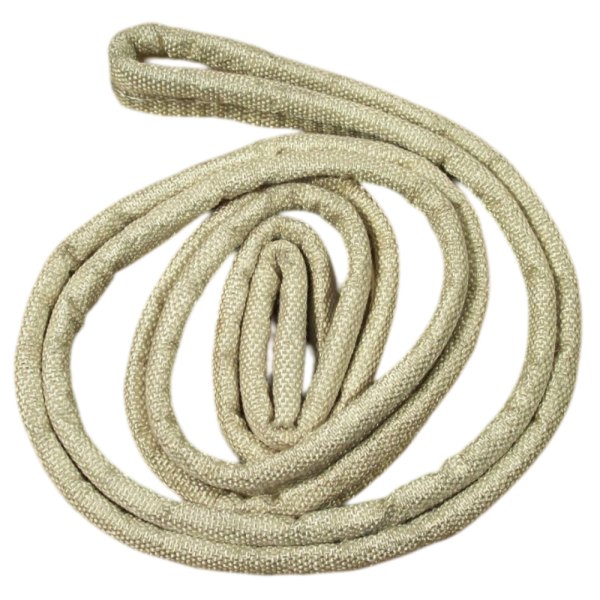

Прокладка «головастик» использует сжимаемую «голову» в качестве основного уплотнительного элемента и плоский текстильный «хвост» для крепления.
Когда дверца печи закрывается, «голова» сжимается между дверцей и ответной рамой. Внутренний сердечник контролирует большую часть сопротивления «головы» сжатию и ее способность восстанавливать форму после открытия дверцы.
Монтажный «хвост» обычно удерживается вне основной зоны сжатия с помощью прижимной планки, винтов, болтов, заклепок или другой системы крепления, специфичной для оборудования.
| Компонент | Основная функция | Вопрос при выборе |
|---|---|---|
| Покрытие | Формирует внешнюю текстильную поверхность | Какому тепловому и механическому воздействию будет подвергаться прокладка? |
| Сердечник | Контролирует поддержку «головы» и поведение при сжатии | Какое усилие закрытия, восстановление и армирование требуются? |
| «Голова» | Создает зону уплотнения при сжатии | Какой свободный размер и высота в установленном состоянии соответствуют зазору печи? |
| «Хвост» | Обеспечивает зону крепления | Как прокладка будет закреплена, не мешая «голове»? |

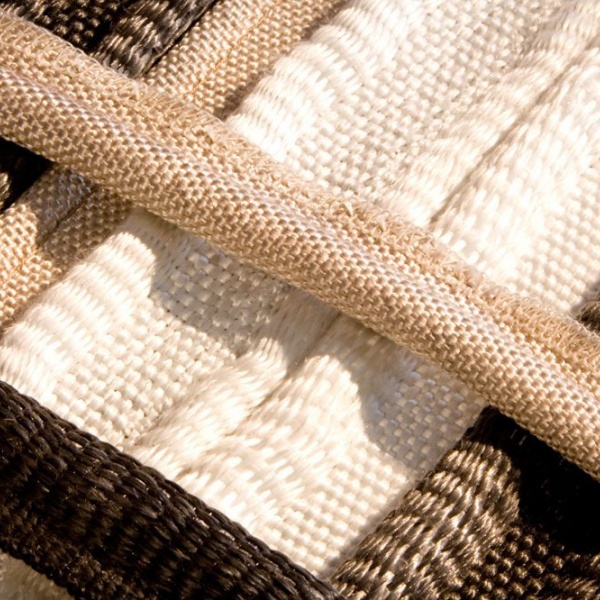

Стекловолоконные уплотнения типа «головастик» могут подходить для печей и нагревательного оборудования, где фактическая температура линии уплотнения находится в пределах возможностей конструкции из стекловолокна.
Стандартное стекловолокно не следует выбирать автоматически только потому, что существующее уплотнение выглядит белым или плетеным. Там, где температурные требования выше, более подходящим вариантом могут стать кремнеземные или керамические ткани.
Обработанную поверхность из стекловолокна можно рассматривать в тех случаях, когда для применения требуются иные поверхностные и термические характеристики, чем у необработанного стекловолокна.
BSTFLEX производит ленту-уплотнитель типа «головастик» из стекловолокна с вермикулитовым покрытием для промышленных задач по теплоизоляции.
Требование к предельной длительной температуре всегда следует сверять с фактической конструкцией материала и проверенной спецификацией изделия.
Кремнеземная ткань становится важным вариантом, когда требуемые тепловые характеристики превышают практический рабочий диапазон стандартной конструкции из стекловолокна.
Покрытие может сочетаться как с неметаллическим высокотемпературным сердечником, так и с сердечником, армированным металлом.
Для кремнеземного покрытия с металлической поддержкой ознакомьтесь с высокотемпературным уплотнением типа «головастик» с покрытием из кремнеземной ткани и сердечником из Inconel .
Там, где предпочтительна неметаллическая внутренняя конструкция, уплотнение типа «головастик» с керамическим сердечником и покрытием из кремнеземной ткани предлагает иную комбинацию покрытия и сердечника.
Конструкции из керамического текстиля используются для ответственных печей, обжиговых печей и процессов термической обработки, где для уплотнения требуется высокотемпературное текстильное покрытие.
Уплотнение типа «головастик» с керамическим сердечником и покрытием из керамической ткани сочетает в себе внешний керамический текстиль с внутренним керамическим сердечником.
Для применений, требующих металлического внутреннего армирования, BSTFLEX также производит уплотнение типа «головастик» с сердечником из Inconel и покрытием из керамической ткани .
Сердечник из Inconel не требуется только лишь потому, что печь работает при высокой температуре.
Он становится актуальным, когда сам металлический сердечник должен сохранять полезные структурные свойства в сложных термических условиях или когда уплотнение требует внутреннего металлического армирования.
При выборе сердечника следует учитывать:
Покрытие и сердечник должны выбираться как единая система. Высокоэффективный металлический сердечник не может компенсировать неподходящий внешний текстиль, материал прошивки или способ монтажа.
Керамический сердечник обеспечивает неметаллический высокотемпературный вариант внутри «головы» уплотнения.
Его можно комбинировать с кремнеземной или керамической тканью в зависимости от требуемой внешней поверхности. Конструкцию такого типа можно рассматривать в тех случаях, когда для применения требуются высокотемпературные волокнистые материалы без металлического внутреннего сердечника.
Плотность сердечника и конструкция готового уплотнения по-прежнему влияют на поведение при сжатии. Не следует автоматически предполагать, что две прокладки с керамическим сердечником и одинаковыми внешними размерами будут иметь одинаковое усилие закрытия.
Некоторые двери печей создают вторую проблему в дополнение к нагреву: механическое трение.
Если прокладка неоднократно соприкасается с острым краем, скользит по окружающему металлу или подвергается интенсивному воздействию во время технического обслуживания, внешний текстильный слой может подвергнуться значительному поверхностному износу.
Для сложных термических и механических условий компания BSTFLEX производит тадпольную прокладку с керамическим сердечником, покрытую керамической тканью в оплетке из Inconel .
В этой многослойной конструкции металлическая оплетка обеспечивает дополнительную внешнюю защитную структуру вокруг керамического текстиля и сердечника.
Добавление армирования не отменяет необходимости устранения острых краев, чрезмерного скольжения или перекоса двери. Геометрию оборудования следует проверять всякий раз, когда наблюдается сильное истирание.
| Требования к применению | Конструкция для оценки | Основная причина |
|---|---|---|
| Умеренное тепловое воздействие | Тадпольная прокладка на основе стекловолокна | Гибкое общее тепловое уплотнение, где проверенная температура прокладки является подходящей |
| Более высокое тепловое воздействие с обработанным стекловолокном | Стекловолокно, обработанное вермикулитом | Альтернативная конструкция поверхности из стекловолокна |
| Высокотемпературный текстиль с неметаллическим сердечником | Кремнеземное покрытие + керамический сердечник | Высокотемпературная волокнистая конструкция без металлического армирования уплотнения |
| Высокотемпературный текстиль с металлическим армированием | Кремнеземное покрытие + сердечник из Inconel | Термостойкий текстиль в сочетании с усиленной внутренней структурой |
| Требовательная высокотемпературная волокнистая конструкция | Керамическое покрытие + керамический сердечник | Комбинация керамического текстиля и волокна |
| Высокая температура с внутренней металлической опорой | Керамическое покрытие + сердечник из Inconel | Керамический внешний слой в сочетании с армированием металлическим сердечником |
| Высокая температура плюс значительный поверхностный износ | Оплетка из Inconel + керамическая ткань + керамический сердечник | Дополнительное внешнее механическое армирование |
Эта таблица является руководством по выбору, а не универсальной температурной диаграммой. Окончательная пригодность зависит от точных марок материалов и условий эксплуатации.
Дверь печи может не сохранять точно такую же геометрию от холодного пуска до полной рабочей температуры.
Металлические рамы, огнеупорные конструкции и крепежные компоненты могут расширяться по-разному. Поэтому уплотнительный зазор может изменяться по периметру при нагреве и охлаждении печи.
Для замены или проектирования OEM измерьте или оцените:
Не пытайтесь исправить перекошенную дверь простым выбором уплотнителя увеличенного размера. Чрезмерное сжатие в самом узком месте может увеличить усилие закрывания и сократить срок службы прокладки.
Не существует универсального процента сжатия для каждой прокладки типа «головастик».
Если известны свободная высота уплотнителя и установленная высота, номинальное сжатие можно рассчитать следующим образом:
Сжатие (%) = (Свободная высота уплотнителя - Установленная высота уплотнителя) / Свободная высота уплотнителя x 100
Например, если предлагаемый уплотнитель имеет свободную высоту 20 мм, а установленную высоту 15 мм, расчетное размерное сжатие составляет 25%.
Этот расчет описывает только геометрию. Он не доказывает, что 25% подходят для данного материала или сердечника.
Правильное рабочее сжатие должно быть подтверждено с учетом:
Сплющенный уплотнитель может указывать на длительный срок службы, чрезмерное сжатие, неподходящую конструкцию сердечника или термическую деградацию.
Не просто воспроизводите его изношенную высоту в качестве размера для замены.
Возможные причины включают деформацию рамы, перемещение петель, регулировку защелки, неправильный размер уплотнителя или остаточную деформацию старой прокладки.
Проверьте наличие острых крепежных элементов, открытых металлических кромок, скользящего контакта и чрезмерного механического воздействия, прежде чем менять только текстильный материал.
Проверьте ширину хвостовика, зацепление зажима, геометрию фиксирующей полосы и расстояние между крепежными элементами.
Небольшой поврежденный участок может указывать на прямую утечку горячего газа или локальную горячую точку, а не на общую проблему с температурой материала.
Запишите размеры как старой прокладки, так и оборудования.
Для поперечного сечения прокладки измерьте:
Для печи укажите:
Изношенную прокладку следует рассматривать как справочный образец, а не как точное отображение первоначального нового профиля.
Если чертежи недоступны, BSTFLEX может изучить физический образец вместе с информацией о применении.
Для повышения точности замены предоставьте:
Если сплав сердечника или текстильный материал неизвестны, укажите «неизвестно», а не присваивайте предполагаемую спецификацию.
Для новых печей и оборудования для термической обработки выбор прокладки должен начинаться на этапе проектирования двери и рамы, а не после изготовления.
Полезные исходные данные для проектирования OEM:
| Пункт спецификации | Необходимая информация |
|---|---|
| Геометрия двери | Поперечное сечение, размеры периметра, радиусы углов и детали крепления |
| Уплотнительный зазор | Номинальный, минимальный и максимальный закрытый зазор |
| Температура | Постоянная и пиковая температура в месте установки прокладки |
| Покрытие | Стекловолокно, кремнезем, керамика или другой требуемый текстиль |
| Сердечник | Волокно, керамика, нержавеющая сталь, Inconel или другая указанная конструкция |
| Сжатие | Высота установленного уплотнительного элемента и доступное усилие закрытия |
| Эксплуатация | Ожидаемая частота открывания двери и количество тепловых циклов |
| Количество | Потребность в прототипе и предполагаемый объем производства |
BSTFLEX поддерживает разработку профилей по индивидуальному заказу, производство образцов и OEM-производство с помощью своей услуги по изготовлению уплотнений типа «головастик» по индивидуальному заказу .
При внедрении нового материала или конструкции сердечника оценка прототипа должна подтверждать не только базовое соответствие размеров.
Проверка:
Если к печи предъявляются определенные требования по герметичности или удержанию технологической среды, оцените соединение в сборе в соответствии с применимыми критериями испытаний оборудования.
Текстильное уплотнение типа «головастик» не должно автоматически считаться газонепроницаемым или рассчитанным на давление без соответствующей проверки системы.
Высокотемпературные уплотнения типа «головастик» могут рассматриваться для:
Для эффективного технического анализа и расчета стоимости отправьте:
Подходящая прокладка зависит от температуры линии уплотнения, зазора, движения дверцы и требуемого сжатия. Прокладки типа «головастик» с использованием покрытий из стекловолокна, кремнезема или керамики с волокнистыми или металлическими сердечниками относятся к числу конструкций, используемых для уплотнения дверей промышленных печей.
Нет. Материал с самой высокой температурой не всегда является лучшим выбором. Следует учитывать покрытие, сердечник, условия абразивного износа, гибкость, требования к сжатию и фактическую температуру прокладки.
Сердечник из Inconel можно рассматривать в тех случаях, когда требуется металлическое армирование в сложных тепловых условиях. Его следует выбирать в соответствии с фактической температурой сердечника и механическими требованиями, а не только на основе температуры печи.
Не автоматически. Керамические и металлические сердечники могут иметь разные характеристики сжатия, восстановления и армирования. Замену сердечника следует оценивать как новую конструкцию прокладки.
Да. Индивидуальные сменные профили могут быть разработаны на основе чертежей, размеров оборудования, фотографий и физических образцов. Изношенную прокладку по возможности следует дополнить фактическими замерами оборудования.
Да. Размеры головки, размеры хвоста, общий профиль, конструкция сердечника и готовая длина могут быть изготовлены в соответствии с конструкцией печи.
BSTFLEX производит прокладки типа «головастик» для дверцы печи по индивидуальному заказу, высокотемпературные уплотнения для печей и сменные профили прокладок для производителей печей OEM, компаний по промышленному обслуживанию и оборудования для термической обработки.
Для высокотемпературных применений ознакомьтесь с доступными конструкциями из кремнезема и Inconel, конструкциями с сердечником из кремнезема и керамики, конструкциями с керамическим покрытием и керамическим сердечником, конструкциями с керамическим покрытием и сердечником из Inconel, и керамическими конструкциями, армированными Inconel.
