Руководство по размерам сварочных покрывал: 6x6, 6x8, 8x8, 10x10, люверсы и нестандартные размеры

Сварочное покрывало может быть достаточно большим в заказе на поставку, но после установки часть оборудования все равно останется открытой. Ткань, используемая для боковых спусков, нахлестов и складок, больше не может быть использована для покрытия основной поверхности. Подгибы и швы также могут привести к тому, что номинальный размер будет отличаться от готовых размеров.

Это руководство по размерам сварочных покрывал сравнивает форматы 6x6, 6x8, 8x8 и 10x10 футов, а затем объясняет, как указать готовый размер и расположение люверсов для вашей установки.

BSTFLEX производит промышленные сварочные покрывала в этих и других нестандартных размерах. Четыре размера ниже являются справочными форматами, а не пределами нашего производственного диапазона. Присылайте размеры, требуемые для вашего применения, вместо того чтобы менять установку под короткий список размеров.

Таблица размеров сварочных покрывал: 6x6, 6x8, 8x8 и 10x10 футов

В этом руководстве 6x6 означает 6 футов на 6 футов, а не 6 дюймов или 6 метров. Метрические показатели ниже являются точными преобразованиями указанных размеров; они не являются производственными допусками или гарантией готового размера для неуказанного продукта.

Покрывало 1800 x 1800 мм не совсем такого же размера, как покрывало 6x6 футов. Аналогично, 3000 x 3000 мм меньше, чем 10x10 футов. Используйте одну контролирующую единицу измерения в заказе и указывайте любые преобразованные размеры в качестве справочных значений.

Выбор между 6x6 и 6x8

Сварочное покрывало 6x8 добавляет два фута в одном направлении по сравнению с покрывалом 6x6. Эта дополнительная длина может быть распределена на большую покрываемую поверхность или больший свисающий край, в зависимости от компоновки. Она не увеличивает оба размера.

Для прямоугольной подвесной панели отметьте, какой край является верхним. Панель размером 6 футов в ширину на 8 футов в высоту требует другой схемы крепления, чем панель, установленная 8 футов в ширину на 6 футов в высоту, даже если обе используют одну и ту же площадь ткани.

Выбор между 8x8 и 10x10

Сварочное покрывало 8x8 имеет 64 квадратных фута плоской площади; 10x10 имеет 100 квадратных футов. Больший формат обеспечивает больше материала для покрытия, но также увеличивает вес ткани, если конструкция в остальном идентична.

Перед выбором большей панели проверьте доступную опору, доступ для установки и то, как покрывало будет сниматься и храниться. Больший размер сам по себе не обеспечивает более высокий температурный рейтинг и не устанавливает пригодность для более тяжелых брызг.

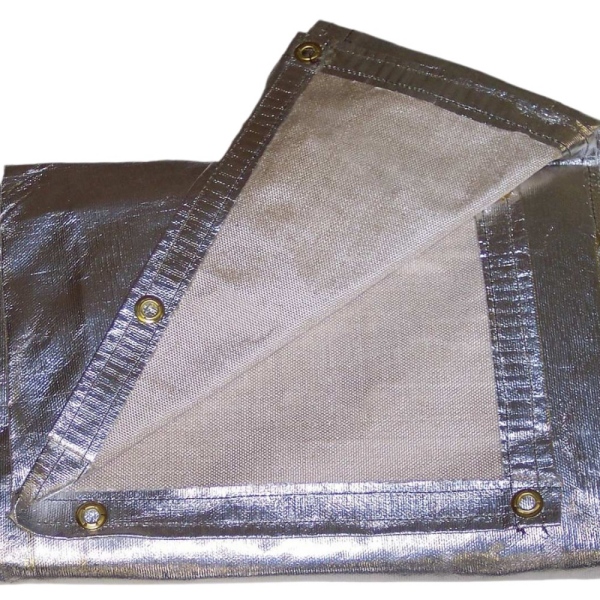

Укажите готовые размеры после подшивки

Необходимо разделять три вида измерений: размер отреза ткани, размер готового полотна и площадь покрытия, остающуюся после установки.

Размер отреза — это размер материала до пошива. Готовый размер — это внешний размер после выполнения подгибов и швов. Установочное покрытие — это то, что остается доступным после того, как полотно будет накинуто, наложено внахлест или закреплено.

Например, на нашей странице о сварочных полотнах из кремнеземной ткани указано, что подгибы и швы уменьшают готовые размеры относительно номинального исходного размера. Для нового индивидуального заказа определите необходимые вам окончательные размеры и запросите подтверждение припуска на раскрой и допуска на готовый размер.

Четкая инструкция выглядит так: Требуемые размеры готового полотна: 2000 мм в ширину x 3000 мм в длину после подгибки и пошива. Подтвердите производственный допуск перед началом производства.

Это точнее, чем заказывать полотно 2 x 3 без указания единиц измерения или того, относятся ли размеры к состоянию до или после изготовления.

Измеряйте место установки, а не только объект

Для подвесной панели

Запишите требуемую ширину покрытия и вертикальный спуск, затем определите места крепления. Укажите взаимосвязь между линией поддержки, центрами люверсов и краями готового полотна. Внешние размеры рамы сами по себе могут не описывать панель, которая должна поместиться внутри нее.

Там, где панели соединяются, учитывайте запланированный нахлест. Определите любые отверстия вокруг труб, кабелей или конструктивных элементов, чтобы можно было согласовать схему крепления с требованиями к покрытию.

Для накидного чехла на оборудование

Измеряйте вдоль предполагаемого пути прохождения ткани, включая выступающие секции и боковые спуски. Измерение, выполненное только по верху оборудования, не учитывает ткань, необходимую для покрытия его боковых сторон.

Для оборудования нестандартной формы предоставьте фотографии и эскиз с пометками. Покажите, какие поверхности требуют покрытия и где полотно должно оставаться свободным от движущихся частей, вентиляционных отверстий или точек доступа для обслуживания.

Для смежных полотен

Сложение ширин, указанных на нескольких полотнах, завышает фактическое покрытие при установке, если их края перекрываются. Для плоских панелей общая ширина покрытия — это сумма их готовых ширин за вычетом общего нахлеста между ними. Складки и изменения направления требуют дополнительного материала.

Не используйте фиксированный допуск на нахлест как доказательство адекватной защиты от искр. Место проведения работ, траектория частиц, отверстия и метод установки должны оцениваться для конкретной операции огневых работ.

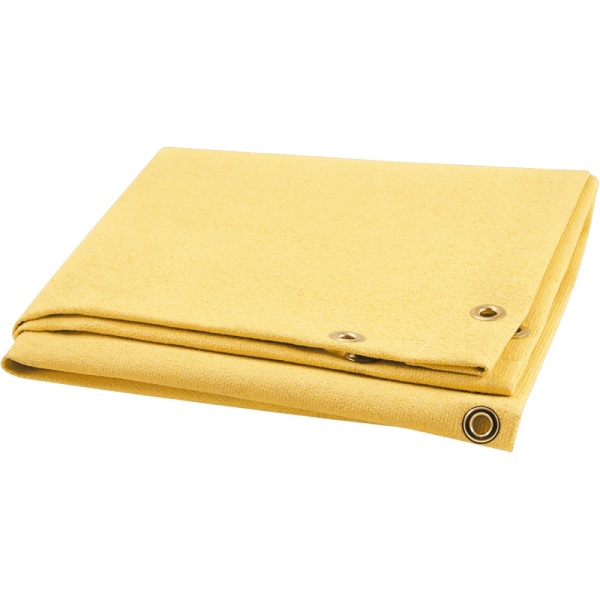

Сварочные полотна с люверсами: что указать на чертеже

Заказ сварочного полотна с люверсами — это лишь часть спецификации. Расположение отверстий должно соответствовать месту установки. Полотну, предназначенному для подвешивания за верхний край, может потребоваться иная схема, чем панели, закрепляемой по периметру.

Если существующая рама имеет фиксированные точки крепления, отправьте их координаты или эскиз с размерами. Не предполагайте, что равномерно расположенные отверстия совпадут с рамой.

Шаг люверсов: максимальный шаг или точное расположение?

Эти инструкции различаются. Максимальный шаг позволяет производителю распределить отверстия, сохраняя каждый интервал ниже согласованного предела. Точное расположение требует, чтобы центры отверстий соответствовали чертежу.

Укажите, как следует обрабатывать углы, и подтвердите общее количество отверстий. Если шаг не делится поровну на длину края, на чертеже должно быть показано, как распределяется оставшееся расстояние.

Соблюдайте единообразие единиц измерения и здесь. Шаг 18 дюймов равен 457,2 мм, а не 450 мм. Эта разница имеет значение, когда полотно должно соответствовать существующему крепежу.

Люверсы — это элементы крепления, а не точки подъема оборудования. Ткань, усиление, крепеж и несущую конструкцию необходимо рассматривать в совокупности; добавление большего количества отверстий не гарантирует безопасную грузоподъемность.

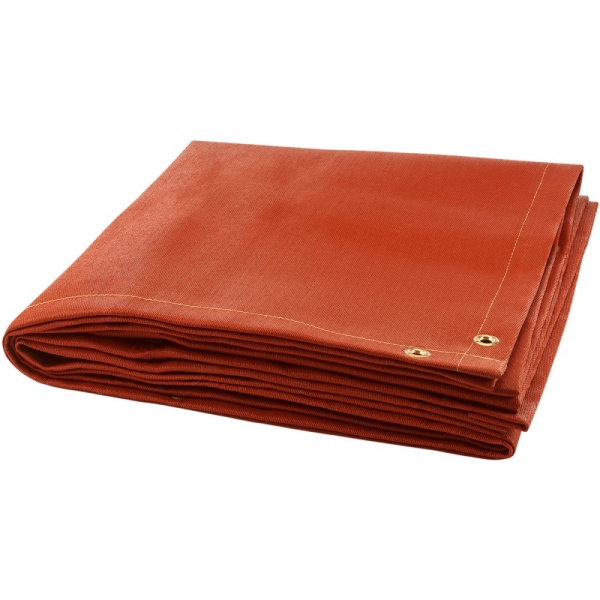

Большие и нестандартные размеры сварочных покрывал

BSTFLEX может производить сварочные покрывала с размерами, отличными от 6x6, 6x8, 8x8 и 10x10 футов. Требования могут включать панели меньшего размера, длинные прямоугольные покрывала, сменные панели для существующих установок и чехлы для крупногабаритного оборудования.

Например, покупатель может указать готовую панель размером 1500 x 2500 мм или покрывало 2000 x 3000 мм вместо выбора ближайшего имперского формата. Размеры, допуски и детали крепления должны быть согласованы совместно.

Для больших покрывал могут потребоваться соединенные полотна ткани в зависимости от полезной ширины выбранного материала. Укажите, допустимы ли швы, и определите места, где шов может помешать установке. Нестандартный общий размер не обязательно означает бесшовную конструкцию из цельного полотна.

Для фигурных панелей, отверстий для доступа или вырезов отправьте чертеж для проверки конструкции. Для повторных заказов OEM используйте утвержденную версию чертежа, чтобы сменные покрывала сохраняли те же размеры и расположение отверстий.

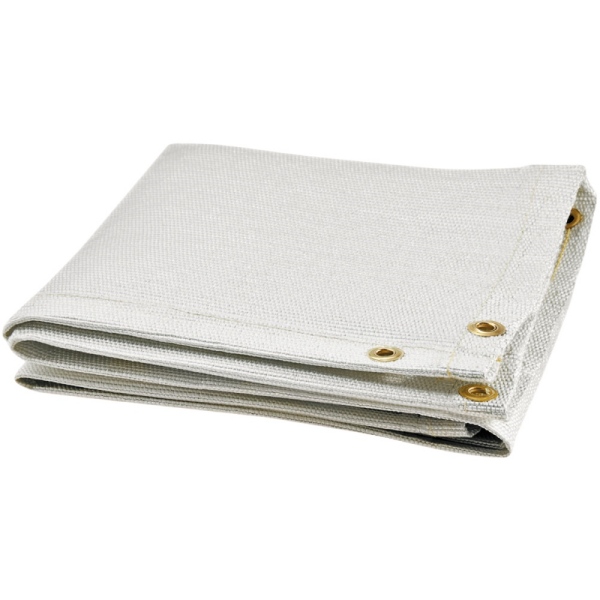

Соответствие размера материалу и условиям эксплуатации

Размеры определяют геометрию, а не уровень защиты. Выберите материал и готовую конструкцию для условий воздействия перед окончательным определением размера и схемы крепления.

Чтобы узнать о различиях между этими конструкциями, прочитайте наше руководство по материалам для сварочных покрывал. Для непрерывного воздействия, пределов покрытия и положения установки см. рейтинги и выбор высокотемпературных сварочных покрывал.

Не предполагайте, что покрывало, предназначенное для вертикального перехвата искр, подходит для сбора горизонтального шлака. Аналогично, большое покрывало не является заменой удалению горючих материалов, оценке скрытых отверстий, поддержанию вентиляции или соблюдению процедур огневых работ на объекте. Не рассматривайте обычное сварочное покрывало как сертифицированную защиту глаз от излучения сварочной дуги.

Пример спецификации для нестандартного сварочного покрывала

Ниже приведена иллюстративная спецификация для закупки, а не протестированная конфигурация продукта или рекомендация для конкретного процесса сварки.

Приложите фотографию или эскиз установки и опишите операцию сварки, резки или шлифовки. Это даст поставщику как размерные требования, так и рабочий контекст, необходимый для их рассмотрения.

Вопросы о размерах сварочных покрывал

Может ли BSTFLEX поставить размеры, отличные от 6x6, 6x8, 8x8 и 10x10?

Да. Другие размеры сварочных покрывал могут быть изготовлены на заказ. Укажите требуемую готовую ширину и длину в футах, дюймах или миллиметрах, а также требования к материалу и креплению.

Всегда ли сварочное покрывало 6x6 имеет размер 72 x 72 дюйма после пошива?

Не обязательно. Номинальный размер может относиться к ткани до выполнения подгибов и швов. Уточните, является ли указанный размер размером кроя или готовым размером, и подтвердите готовые размеры и допуски в заказе.

Могу ли я заказать сварочное покрывало без люверсов?

Да. BSTFLEX предлагает конструкции без люверсов, а также нестандартные варианты крепления. Укажите, как покрывало будет размещено или закреплено, чтобы можно было соответствующим образом определить отделку края.

Какое расстояние между люверсами является правильным?

Это зависит от схемы крепления и конструкции готового покрывала. Для существующей рамы предоставьте фактическое расположение точек крепления. Для новой установки согласуйте схему поддержки, расстояние между отверстиями и усиление перед изготовлением.

Могу ли я обрезать большое покрывало до нужного размера?

Обрезание готового покрывала может привести к удалению подгибов, усиления или точек крепления и оставить край, требующий дополнительной обработки. Указывайте требуемые готовые размеры на этапе заказа или получите инструкции по изготовлению для конкретного материала перед модификацией покрывала.

Обеспечивает ли покрывало 10x10 лучшую теплозащиту, чем 6x6?

Оно обеспечивает большую площадь покрытия, а не автоматически более высокий уровень защиты. Термические характеристики и устойчивость к разбрызгиванию зависят от выбранного материала, конструкции и условий воздействия.

Запросите сварочное покрывало нужного вам размера

Отправьте в BSTFLEX ваши готовые размеры, предпочтительный материал или условия эксплуатации, чертеж люверсов, требования к количеству и упаковке. Для сменной панели приложите фотографии и существующие замеры точек крепления.

Независимо от того, требуется ли сварочное покрывало 6x6, подвесная панель 6x8, чехол для оборудования 8x8, покрывало 10x10 или другой нестандартный размер, коммерческое предложение может быть подготовлено с учетом требуемых размеров и конструкции.

Ознакомьтесь с ассортиментом сварочных покрывал BSTFLEX или отправьте спецификацию вашего нестандартного сварочного покрывала для получения коммерческого предложения.
