Два поставщика могут предоставить котировки на один и тот же запрос по материалу для теплозащитного экрана каталитического нейтрализатора и предложить существенно отличающиеся конструкции. Один может предложить тонкую металлическую крышку, облегающую нейтрализатор. Другой может предложить широкую панель для днища кузова. Третий может включить изоляцию между металлическими облицовками. Сравнение этих котировок только по названию материала и цене оставляет основное инженерное требование невыполненным.
Материал для теплозащитного экрана каталитического нейтрализатора образует внешний тепловой барьер между горячим узлом выхлопной системы и близлежащими компонентами автомобиля. При закупке листового материала сначала определите положение барьера, способ крепления и конструкцию слоев. Только после этого можно осмысленно указать сплав, толщину и профиль тиснения.
Это руководство касается металлического листа для теплозащиты. Оно не охватывает подложку катализатора, ее внутренний опорный мат или противоугонные пластины.
Корпус нейтрализатора и его теплозащитный экран — это не один и тот же компонент. Корпус заключает в себе узел катализатора; внешний теплозащитный экран управляет тепловым воздействием снаружи него. Руководство Walker по конструкции нейтрализатора различает корпус, амортизирующий мат катализатора, а также внешние теплозащитные экраны корпуса и трубы.
| Компонент | Функция в узле | Что нужно знать поставщику листового материала |
|---|---|---|
| Корпус нейтрализатора | Заключает в себе катализатор и образует часть кожуха выхлопной системы | Это запрос на материал корпуса, а не спецификация листа для внешнего теплозащитного экрана |
| Теплозащитный экран, установленный на выхлопной системе | Обеспечивает тепловой барьер вблизи корпуса нейтрализатора или соединительного участка выхлопной системы | Локальная форма, детали крепления, зазор и условия эксплуатации экрана |
| Теплозащитный экран днища, установленный на кузове | Отделяет источник тепла выхлопной системы от пола, тоннеля или соседних компонентов автомобиля | Контур панели, точки крепления к кузову автомобиля и зазор при движении выхлопной системы |
| Теплозащитный экран с металлической облицовкой и изоляцией | Сочетает металлические слои с указанным изоляционным слоем | Полный пакет слоев, а не только видимый внешний металл |
Отметьте на чертеже сторону источника тепла и сторону кузова автомобиля. Включите вид в сборе: один только плоский контур не может показать, какая поверхность обращена к нейтрализатору или как поддерживается готовая деталь.
Каталитические реакции могут выделять тепло при преобразовании загрязняющих веществ в выхлопных газах. Walker описывает это тепловыделение в своем пояснении работы нейтрализатора. Поэтому спецификацию материала, скопированную с экрана соседней трубы, необходимо проверять на соответствие установке нейтрализатора, а не принимать без изменений.
Для разработки определите, что должен защищать барьер: панель пола, разъем проводки, жидкостную магистраль или другой узел. Установите для каждого защищаемого компонента согласованный температурный предел и место измерения. Цель состоит не просто в том, чтобы открытая сторона экрана выглядела неповрежденной после испытания.
Отделяйте аномальный перегрев нейтрализатора от разработки экрана. Неисправности двигателя, включая пропуски зажигания, могут вызвать чрезмерные температуры нейтрализатора. Другой экран не устраняет основную неисправность; руководство Walker по устранению неисправностей нейтрализатора делает упор на выявлении и устранении причины.
Для формованного барьера вблизи нейтрализатора оцените нержавеющую сталь с учетом измеренного теплового воздействия, условий окружающей среды и требований к формовке. Укажите марку, а не одобряйте котировку, в которой сказано только «нержавеющая сталь». Зависящие от марки сопротивление окислению, прочность при повышенных температурах и тепловое расширение задокументированы в технических данных по жаропрочной нержавеющей стали.

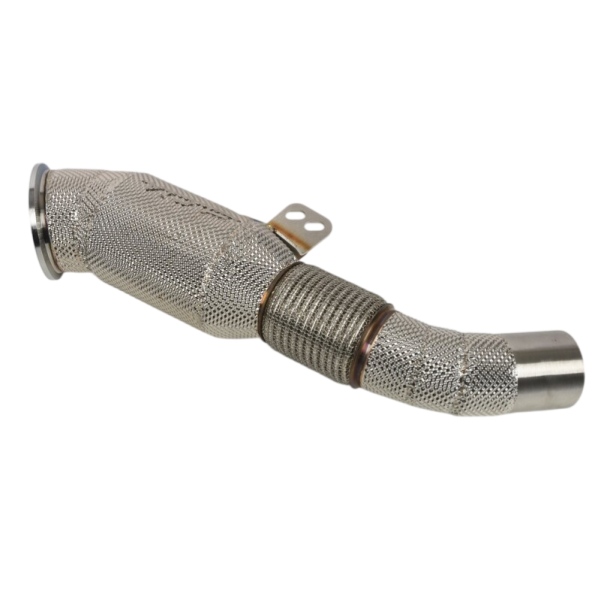

BSTFLEX листовой тепловой барьер из нержавеющей стали с тиснением предлагается для изготовления теплозащитных экранов на заказ, включая применение для каталитических нейтрализаторов. Предоставьте требуемый сплав, толщину основного металла и чертеж формовки, чтобы предложенный лист можно было проверить на соответствие реальному компоненту.
Алюминий является признанным материалом для автомобильных теплозащитных экранов, однако его пригодность должна оцениваться при рабочей температуре листа, а не определяться по названию компонента выхлопной системы. Для панели, устанавливаемой на кузов, оцените выбранный сплав и степень твердости вместе с расстоянием, опорами и требуемой долговечностью.

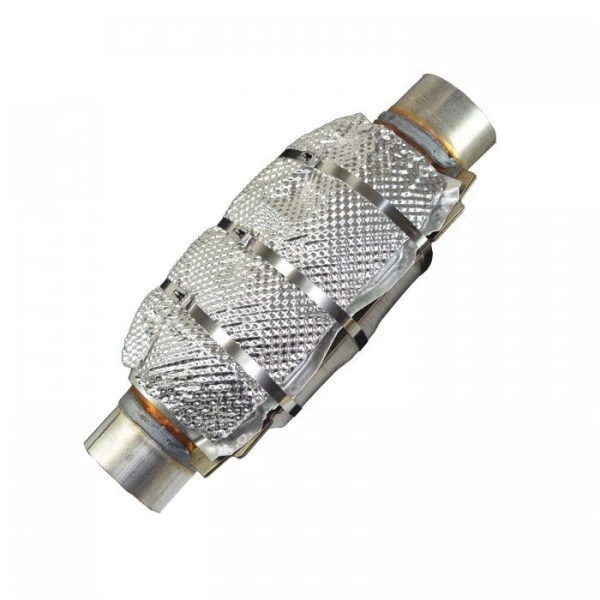

BSTFLEX тисненый алюминиевый материал для теплозащитного экрана — это вариант формуемого листа для изготовления радиационных барьеров по индивидуальному заказу. В предложении по алюминиевому теплозащитному экрану для каталитического нейтрализатора должно быть указано, где располагается лист и является ли он отдельным барьером или одним из слоев более сложной сборки.
Материал для теплозащитного экрана из сплава 625 Inconel предоставляет еще один вариант для сложных проектов выхлопных систем. Оценивайте его на соответствие определенным требованиям, таким как выявленное ограничение по долговечности материала, а не рассматривайте его как стандартную спецификацию для каждого нейтрализатора.
Длительность воздействия имеет значение. Данные Haynes по сплаву 625 описывают полезную прочность и стойкость к окислению, но также предостерегают об охрупчивании после длительного воздействия повышенных температур. Обозначение высокотемпературного сплава не является гарантией неограниченной непрерывной эксплуатации.
В спецификациях на замену и от OEM-производителей может быть указана алюминированная сталь. Не сокращайте это описание до «алюминия».
Алюминированная сталь имеет стальную основу с алюминиевым покрытием. Например, компания Cleveland-Cliffs описывает свою алюминированную сталь типа 1 как сталь, покрытую методом горячего погружения слоем алюминия и кремния. Это материал с иной структурой, чем лист, базовым металлом которого является алюминий.
Это различие влияет на решения о замене. Когда в чертеже указана сталь с покрытием, запрашивайте требования к основе и покрытию. Не предлагайте голый алюминий в качестве эквивалента, основываясь только на схожем серебристом внешнем виде. Также не предполагайте, что каждый внешний экран использует тот же сплав, что и корпус нейтрализатора под ним.

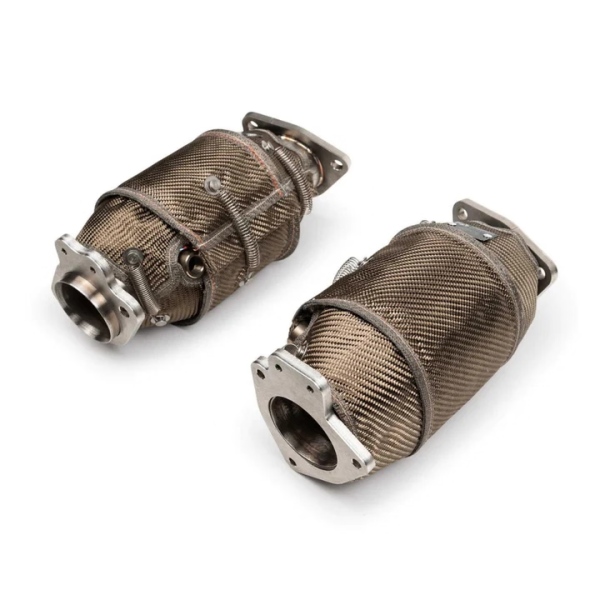

Голый тисненый лист и изолированный экран нейтрализатора — это разные продукты. Внешняя алюминиевая поверхность не показывает, содержит ли деталь также изоляцию, другой металлический слой или предусмотренное внутреннее пространство.
Для запроса на многослойную конструкцию укажите порядок слоев от нейтрализатора к кузову автомобиля, их индивидуальные спецификации, детали заделки кромок и крепления. Укажите, относится ли толщина к отдельной металлической оболочке, изоляции или всей сборке в сборе.
Не переносите температурный рейтинг или заявленные показатели теплозащиты с готового композитного экрана на его металлическую облицовку. Спрашивайте, что именно тестировалось, как это было установлено и где измерялся результат.
Аналогично, не применяйте универсальный процент покрытия нейтрализатора к новой конструкции. Изменения в покрытии, изоляции и вентиляции должны быть согласованы с инженером по нейтрализаторам или системам автомобиля и подтверждены для данной установки. Большее покрытие само по себе не является доказанным улучшением.
Включайте в спецификацию условия окружающей среды, а не только начальный тепловой результат. Walker выделяет дорожные удары, коррозию, термический шок и усталость в качестве механизмов повреждения, связанных с нейтрализатором. Для программы по защите днища они служат полезными отправными точками для определения применимых проверок на долговечность.
Рассматривайте крепеж, опорные шайбы, границы раздела материалов и обрезанные кромки как единую сборку. Уточните, может ли вода или мусор скапливаться на загнутой кромке, достаточно ли укреплена зона крепления и требуют ли прилегающие материалы мер по защите от коррозии. Используйте утвержденные для проекта решения, а не добавляйте неуказанные покрытия или шайбы во время производства.
Не рассматривайте тонкий тепловой барьер как защитную пластину (скид-плейт). Если также требуется защита от ударов, укажите это как отдельное требование к характеристикам и соответствующим образом подтвердите конструкцию.
Тиснение также относится к обзору формовки. Проверьте, остается ли предложенный узор совместимым с фланцами, изогнутыми секциями и зонами крепления. Более широкая структурная роль обсуждается в почему автомобильные теплозащитные экраны используют тисненый металл; для чертежа на закупку определите узор и допустимое состояние формовки.
Отправляйте чертеж компонента и контекст его сборки вместе. Для существующей конструкции включите утвержденную спецификацию материала и редакцию. Для проектных работ укажите, какие поля являются фиксированными, а какие остаются открытыми для рассмотрения поставщиком.
| Поле спецификации | Информация для включения |
|---|---|
| Объем поставки | Тисненый лист, вырезанная заготовка или сформованный компонент; укажите, кто выполняет каждую последующую операцию |
| Ссылка на установку | Расположение нейтрализатора, установка на выхлопную систему или на кузов, а также ориентация источника тепла |
| Идентификация материала | Сплав или марка, степень твердости или состояние поставки, а также спецификация покрытия, где применимо |
| Размеры листа и узора | Толщина базового металла, размеры листа, профиль тиснения и допуски |
| Детали интерфейса | Монтажные базы, отверстия, фланцы, способ крепления, сопрягаемые компоненты и требуемые зазоры |
| Тепловые требования | Измеренные или прогнозируемые условия с указанием мест, продолжительности и предельных значений для защищаемого компонента |
| Требования к приемке | Применимые критерии формовки, термического воздействия, вибрации, коррозии и контроля |
| Требования к закупкам | Количество прототипов, производственная потребность, форма поставки и требуемая документация на материалы |
Использованный образец может помочь прояснить форму, но обратите внимание на любые искажения, коррозию или отсутствие крепежных элементов. Не делайте поврежденный край или удлиненное монтажное отверстие новой производственной базой без проверки проектного замысла.
Согласуйте метод сравнения перед выбором производственного материала. Используйте одинаковый режим работы конвертера, положение экрана, схему монтажа и точки измерения защищаемого компонента. Если геометрия или изоляция различаются между образцами, зафиксируйте эти изменения; результат в таком случае будет сравнением узлов, а не только металлов.
Определите, что считается прохождением испытания. Полезные критерии могут включать температуру защищаемого компонента, сохранение зазора, допустимую деформацию и целостность крепления после согласованного воздействия. Если актуально загрязнение в процессе эксплуатации, включите указанную подготовку, а не оценивайте только чистый новый образец.
Утверждение типа «снижает тепло на определенный процент» является неполным без указания измеренной величины. Плотность теплового потока излучения, повышение температуры поверхности и температура воздуха в салоне не являются взаимозаменяемыми результатами. Запрашивайте схему испытаний и методику измерений перед использованием заявления о характеристиках при принятии решения о закупке.
Конструкция варьируется. Барьеры из нержавеющей стали, стали с покрытием и на основе алюминия актуальны для экранирования зоны нейтрализатора. Определите, находится ли деталь близко к нейтрализатору, прикреплена ли она к кузову автомобиля или выполнена в виде изолированного узла, прежде чем выбирать материал. Сплав Alloy 625 может быть оценен для специально обоснованного применения.
Нет. Теплозащитный экран контролирует тепловое воздействие; противоугонная пластина предназначена для ограничения доступа к нейтрализатору. Не предполагайте, что одна функция доказывает наличие другой. Любое комбинированное заявление требует собственных проектных доказательств и валидации.
Не как прямая замена без валидации. Удаление изоляции или дополнительного металлического слоя меняет узел. Сначала установите исходную конструкцию и требуемые характеристики со стороны защиты.
Фотография полезна для первоначального обсуждения, но для точного производственного предложения нужны размеры, требования к материалам, интерфейсы и объем поставки. Приложите вид сборки или образец, если установленную форму трудно описать словами.
BSTFLEX предлагает листы из тисненой нержавеющей стали и алюминия для тепловых барьеров, а также материал для теплозащитных экранов из сплава Alloy 625 для индивидуальных проектов теплозащиты. Используйте ссылки на продукты выше, чтобы определить семейство материалов, затем отправьте чертеж и спецификацию на рассмотрение.
Для применения в каталитическом нейтрализаторе укажите, нужен ли вам лист для вашего собственного процесса формовки, нарезанные заготовки или готовый компонент. Запрашиваемые марки, состояния материала, толщины, рисунки и варианты обработки должны быть подтверждены применительно к проекту, а не считаться взаимозаменяемыми или имеющимися в наличии.
Отправьте в BSTFLEX ваш запрос на материал для теплозащитного экрана каталитического нейтрализаторас чертежом сборки, требуемым материалом или критериями выбора, количеством прототипов и ожидаемой производственной потребностью.
