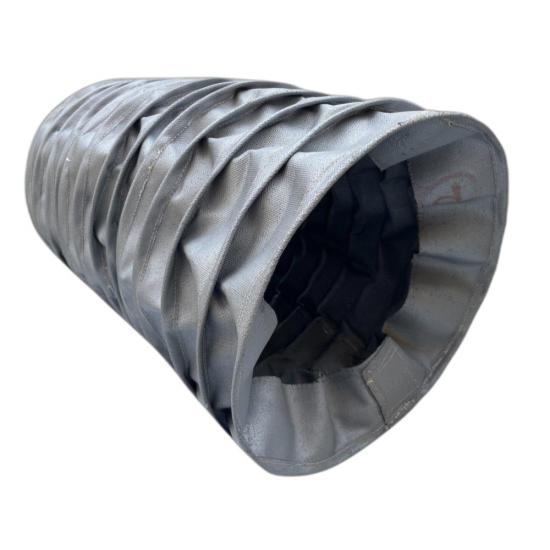

Сильфоны BSTFLEX с проволочной опорой — это гибкие защитные чехлы, разработанные специально для промышленных применений с большим диаметром, длинным ходом и высокими требованиями к прочности. Внутренняя проволочная опорная конструкция помогает поддерживать форму сильфона во время растяжения и сжатия, уменьшая провисание ткани и повышая устойчивость при многократных перемещениях машины.
Эти сильфоны из армированной проволокой ткани подходят для защиты гидравлических цилиндров, валов, приводов, телескопических механизмов и других движущихся компонентов от пыли, металлической стружки, истирания, масла, охлаждающей жидкости, искр и высоких температур.
Каждый сильфон может быть изготовлен на заказ с учетом следующих параметров: внутренний диаметр, внешний диаметр, длина в сжатом состоянии, длина в разжатом состоянии, ход, расстояние между проволоками, материал ткани и конфигурация крепления. Для стандартных или высокотемпературных применений доступны нейлон с покрытием, стекловолокно с силиконовым покрытием, стекловолокно с покрытием из ПТФЭ, алюминированное стекловолокно и другие технические ткани.
заказ (MOQ):
1Сшитые сильфоны BSTFLEX с проволочным каркасом — это изготавливаемые на заказ гибкие защитные чехлы, предназначенные для жестких условий эксплуатации с большими диаметрами и длинными ходами, где обычные тканевые сильфоны без каркаса не могут обеспечить достаточную форму или стабильность.
Сильфоны изготавливаются из гибкой технической ткани с внутренней проволочной опорной системой. Проволочный каркас помогает сохранять круглый профиль сильфона при растяжении и сжатии, уменьшает провисание ткани и обеспечивает контролируемое движение при перемещении на большие расстояния.
Эта конструкция особенно подходит для больших валов, гидроцилиндров, приводов, телескопических узлов и промышленного оборудования, подверженного воздействию пыли, металлических частиц, масла, СОЖ, истирания, высокой температуры и других загрязнений.
Определяющей особенностью этой конструкции сильфона является внутренний проволочный каркас.
Вместо того чтобы полагаться исключительно на жесткость складок ткани, опорная проволока помогает формировать и стабилизировать каждую гофру. Это позволяет сильфонам большого диаметра сохранять более стабильную форму при повторяющихся движениях оборудования.
Эта конструкция обладает несколькими преимуществами:
BSTFLEX производит сильфоны с проволочным каркасом в соответствии с фактическими размерами, ходом и доступным монтажным пространством оборудования.
| Технические характеристики | Варианты исполнения на заказ |
|---|---|
| Тип сильфона | Сшитые сильфоны с про-волочным каркасом |
| Форма | Круглая / цилиндрическая |
| Внутренний диаметр | На заказ |
| Наружный диаметр | На заказ |
| Длина в растянутом состоянии | На заказ |
| Длина в сжатом состоянии | На заказ |
| Ход | В соответствии с применением |
| Проволочный каркас | Индивидуальный диаметр и шаг |
| Материал ткани | В зависимости от условий эксплуатации |
| Конструкция концевых элементов | Манжета, фланец, хомут или на заказ |
| Тип застежки | Закрытая, молния, застежка-липучка или по индивидуальному заказу |
| Производство | Прототипы и OEM-партии |
Диаметр проволоки, расстояние между опорами и геометрия гофры могут быть отрегулированы в зависимости от диаметра сильфона, частоты перемещения и требуемой структурной устойчивости.
Защитные сильфоны большого диаметра представляют собой иные инженерные задачи, чем обычные сшивные сильфоны меньшего размера.
По мере увеличения диаметра ткань без поддержки может стать более подверженной:
Конструкция с проволочной поддержкой помогает поддерживать профиль сильфона во время движения и поэтому особенно подходит для крупного промышленного оборудования.
Типичные области применения включают:
Сильфоны с проволочной поддержкой также эффективны там, где существует большая разница между полностью сжатой и полностью растянутой длиной.
Внутренняя опорная структура позволяет множеству контролируемых складок расширяться на большие расстояния, сохраняя при этом относительно компактную конфигурацию в сжатом состоянии.
Это делает конструкцию подходящей для:
BSTFLEX может производить тканевые сильфоны с проволочной поддержкой, используя различные технические ткани в зависимости от температуры, абразивного воздействия, масел, химикатов и условий окружающей среды.
Подходит для защиты общепромышленного оборудования, требующего гибкости, стойкости к истиранию и защиты от загрязнений.
Рекомендуется для высокотемпературных применений и оборудования, подвергающегося воздействию тепла, искр или горячих поверхностей.
Подходит для сред, требующих термостойкости, химической стойкости и пониженной адгезии поверхности.

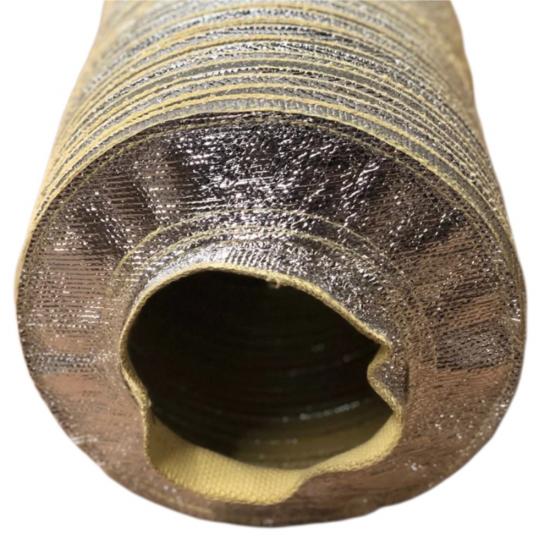

Используется там, где требуется отражение лучистого тепла вокруг печей, литейных цехов, горячего оборудования или технологических установок.
Специальные конструкции могут быть разработаны для применения в условиях воздействия сильного жара, горячих частиц и сложных промышленных сред.
Конструкция с проволочным каркасом особенно полезна для высокотемпературных сильфонов, поскольку многие жаропрочные технические ткани менее пригодны для формирования жестких самонесущих гармошечных структур.
Внутренняя проволочная система помогает поддерживать геометрию сильфона, позволяя жаропрочным тканям оставаться гибкими.
В зависимости от области применения, BSTFLEX может оценить материалы на предмет воздействия:
Ткань, швейная нить, опорная проволока и крепежная фурнитура должны подбираться в соответствии с фактическими условиями эксплуатации.
Сшивные сильфоны с проволочным каркасом могут защитить движущиеся компоненты от:
Типичные защищаемые компоненты включают:
BSTFLEX может включать различные конфигурации торцов в соответствии с конструкцией машины.
Доступные варианты включают:
Для оборудования, которое невозможно легко разобрать, также могут быть рассмотрены разъемные конструкции или конструкции на молнии с проволочным каркасом.
Пришивные сильфоны с проволочным каркасом BSTFLEX подходят для:
Для расчета стоимости и оценки проекта, пожалуйста, предоставьте:
BSTFLEX может оценить необходимую ткань, шаг проволочного каркаса, геометрию складок и конфигурацию крепления в соответствии с конкретным применением.
BSTFLEX сочетает в себе возможности индивидуального промышленного пошива с опытом работы с высокотемпературными техническими тканями. Это позволяет нам разрабатывать сильфоны с проволочным каркасом не только для обычной защиты станков, но и для крупногабаритных и высокотемпературных применений, где стандартные тканевые сильфоны могут не обеспечивать достаточную структурную стабильность.
Доступны индивидуальные размеры, проволочное армирование, специальные материалы, варианты крепления и OEM-производство.
Отправьте нам свои размеры, требуемый ход, рабочую температуру и чертеж применения для оценки.
