Круглые сшивные сильфоны на заказ для защиты станков и цилиндров

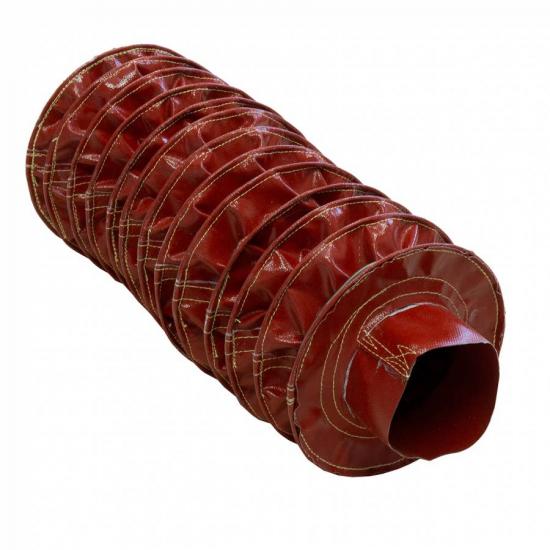

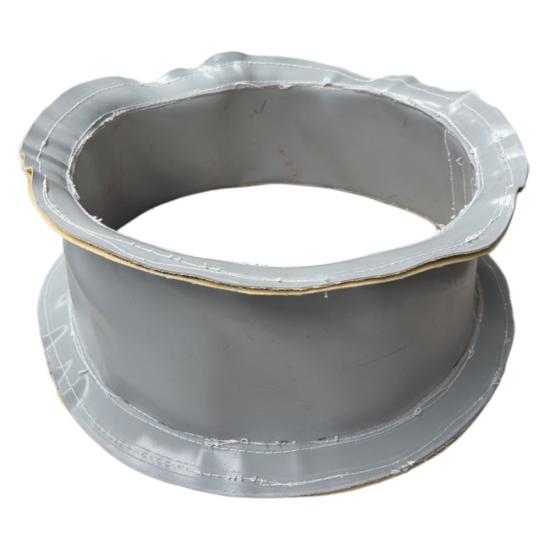

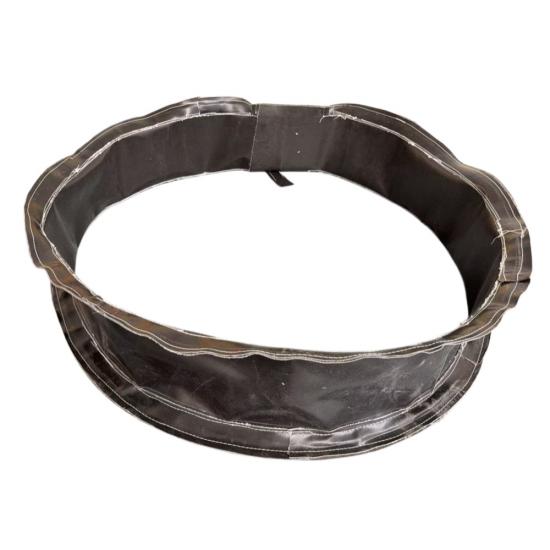

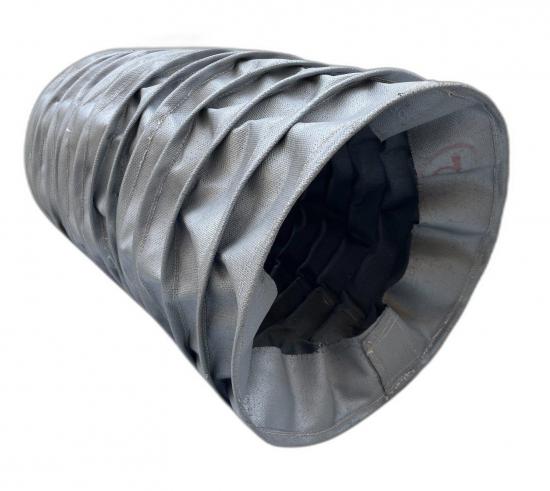

Сшитые круглые сильфоны

Сшитые круглые сильфоны BSTFLEX — это изготавливаемые на заказ гибкие защитные чехлы, предназначенные для штоков гидроцилиндров, шарико-винтовых передач, ходовых винтов, валов, актуаторов и других подвижных компонентов оборудования. Их гармошкообразная конструкция сжимается и растягивается при движении оборудования, помогая защитить точные детали от пыли, абразивных частиц, металлической стружки, масла, СОЖ, тепла и общих промышленных загрязнений.

В отличие от стандартных литых резиновых сильфонов, сшитые тканевые сильфоны могут изготавливаться в широком диапазоне диаметров, длин хода, длин в сжатом состоянии и комбинаций материалов. Это делает их особенно подходящими для OEM-оборудования, систем защиты при замене и задач, где стандартные литые сильфоны не соответствуют требуемым размерам или условиям эксплуатации.

Индивидуальная конструкция

Каждый круглый сшитый сильфон может быть изготовлен в соответствии с фактическими размерами и характером движения защищаемого компонента.

Типичные настраиваемые параметры включают:

Соотношение между внутренним диаметром, наружным диаметром, глубиной гофры, длиной в сжатом состоянии и длиной в растянутом состоянии рассчитывается на основе требуемого хода оборудования и доступного пространства для установки.

Варианты материалов

Выбор материала является одним из важнейших факторов, определяющих эксплуатационные характеристики сшитого круглого сильфона.

BSTFLEX может изготавливать сильфоны из различных технических тканей промышленного назначения, включая:

Нейлоновая ткань с покрытием
Подходит для общей защиты оборудования, где требуются гибкость, износостойкость и защита от загрязнений.

Стеклоткань с силиконовым покрытием
Рекомендуется для условий с повышенной температурой и оборудования, подверженного воздействию тепла, искр или горячих поверхностей.

Стеклоткань с ПТФЭ-покрытием
Подходит для применения в условиях, требующих термостойкости, химической стойкости и поверхности с низкой адгезией.

Алюминизированная стекловолоконная ткань
Используется там, где требуется отражение лучистого тепла вокруг печей, литейного оборудования, компонентов выхлопных систем или других высокотемпературных процессов.

Другие технические ткани
Дополнительные конструкции тканей могут быть разработаны в соответствии с требованиями к температуре, воздействию масла, охлаждающей жидкости, химикатов, абразивному износу и условиям окружающей среды.

Защита штоков гидравлических цилиндров

Штоки гидравлических цилиндров очень чувствительны к загрязнениям и механическим повреждениям. Пыль, металлические частицы и абразивный мусор могут скапливаться на открытых штоках и со временем влиять на уплотнения и работу гидравлики.

Изготовленный на заказ сильфон для гидравлического цилиндра образует гибкий защитный барьер вокруг штока, позволяя при этом выполнять нормальное выдвижение и втягивание.

Круглые сшитые сильфоны могут быть разработаны для:

• Штоков гидравлических цилиндров

• Штоков пневматических цилиндров

• Линейных приводов

• Подъемных цилиндров

• Промышленных систем позиционирования

Защита шарико-винтовых и ходовых винтов

Шарико-винтовые и ходовые винты требуют чистых рабочих поверхностей для надежного перемещения и точности позиционирования.

Сшитые круглые сильфоны могут помочь изолировать эти компоненты от:

• Металлической стружки

• Шлифовальной пыли

• Охлаждающей жидкости

• Масляных загрязнений

• Абразивных частиц

• Общего производственного мусора

Изготовленные на заказ сильфоны для шарико-винтовых передач обычно используются на станках с ЧПУ, автоматизированном производственном оборудовании, системах позиционирования и промышленных станках.

Защита валов и приводов

Круглые тканевые сильфоны также могут использоваться вокруг:

• Вращающихся или возвратно-поступательных валов

• Шлицевых соединений

• Линейных приводов

• Шпинделей

• Направляющих стержней

• Телескопических узлов

• Механических рычажных механизмов

Гибкая плиссированная структура допускает многократное движение без необходимости в жестком защитном кожухе.

Высокотемпературные сшитые сильфоны

Для оборудования, работающего рядом с печами, горячим технологическим оборудованием, выхлопными системами или источниками лучистого тепла, BSTFLEX может изготовить высокотемпературные тканевые сильфоны с использованием термостойкого технического текстиля.

В зависимости от условий эксплуатации можно рассмотреть стекловолокно с силиконовым покрытием, стекловолокно с покрытием из PTFE, алюминизированное стекловолокно и другие высокотемпературные материалы.

Температура — не единственный фактор выбора. Правильный тип ткани также следует оценивать в соответствии с:

• Лучистым теплом

• Температурой при прямом контакте

• Воздействием искр

• Масло и охлаждающая жидкость

• Абразивный износ

• Химические вещества

• Механическая цикличность

• Эксплуатация внутри или вне помещений

Варианты крепления

В зависимости от конструкции оборудования могут быть использованы различные типы концевых соединений.

Типовые методы крепления включают:

• Тканевые манжеты

• Зажимные концевые крепления

• Фланцевые соединения

• Усиленные концевые секции

• Крепление на люверсах

• Системы крепления по индивидуальному заказу

Для компонентов, которые трудно отсоединить, также могут быть изготовлены разъемные или застегивающиеся на молнию круглые сильфоны для облегчения установки и технического обслуживания.

Области применения

Сшитые круглые сильфоны BSTFLEX подходят для широкого спектра промышленного оборудования, включая:

• Станки с ЧПУ

• Станочное оборудование

• Гидравлическое оборудование

• Пневматическое оборудование

• Промышленная автоматизация

• Робототехника

• Подъемное оборудование

• Литейное оборудование

• Оборудование для обработки металлов

• Упаковочное оборудование

• Системы транспортировки материалов

• Специализированные машины

Информация, необходимая для заказа сильфона по индивидуальным параметрам

Для изготовления подходящего сшитого круглого сильфона, пожалуйста, по возможности предоставьте следующую информацию:

1. Внутренний диаметр

2. Максимально допустимый наружный диаметр

3. Длина в полностью сжатом состоянии

4. Длина в полностью растянутом состоянии

5. Требуемый ход

6. Размеры концевых креплений

7. Рабочая температура

8. Тип загрязнения или воздействия окружающей среды

9. Частота перемещений

10. Чертеж, фотография или имеющийся образец

Если полные размеры недоступны, BSTFLEX также может оценить фотографии, чертежи или имеющийся образец сильфона.

Почему стоит выбрать круглые сшивные сильфоны BSTFLEX

BSTFLEX сочетает в себе изготовление текстильных изделий по индивидуальному заказу с обширным опытом работы с промышленными термостойкими и защитными тканями. Это позволяет нам разрабатывать сшивные сильфоны не только для общей защиты оборудования, но и для применения в условиях повышенных температур, лучистого тепла и сложных промышленных сред.

Мы поддерживаем изготовление по индивидуальным размерам, использование специальных материалов, разработку прототипов и OEM-производство.

Для нового проекта пришлите нам размеры вашего сильфона, чертеж оборудования, рабочую среду и требования к температуре. BSTFLEX может порекомендовать подходящий материал и конструкцию для вашего применения.
