Выбор стекловолоконного сварочного чехла для смонтированных кабелей и шлангов

В рабочей сварочной ячейке у шланга или кабеля редко бывает свободный конец, на который можно надеть трубчатый рукав. Разъемы уже смонтированы, трасса зафиксирована зажимами, а участок, расположенный ближе всего к сварке, часто оказывается наименее доступным. Стекловолоконная обертка с боковым открытием может быть установлена вокруг такой готовой сборки при условии, что ее застежка подходит по размеру, а защищаемый участок остается закрытым во время движения.

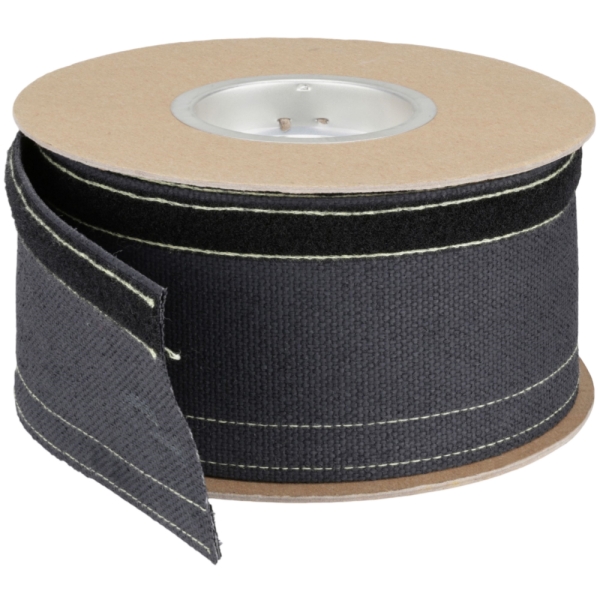

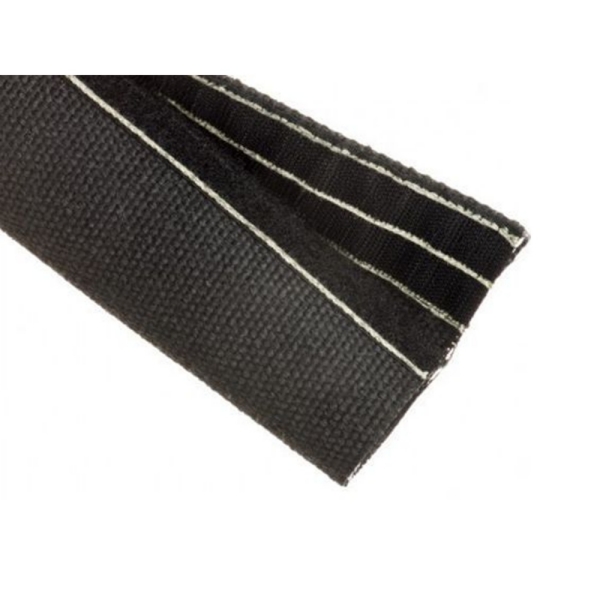

Компания BSTFLEX терморукав для защиты от сварки из стекловолокна с черным покрытием описывается как изделие на основе текстиля из стекловолокна, с высокотемпературным покрытием и застежкой «липучкой» (hook-and-loop). Продукт заявлен для защиты кабелей и шлангов от сварочных искр, брызг, а также от контактного износа. Приведенные ниже проверки предназначены для выбора обертки на уже установленной трассе, а не для того, чтобы предполагать, что один лишь номинальный диаметр гарантирует посадку.

Определите зону воздействия перед выбором длины

Сделайте фотографию шланга или кабеля в его нормальном рабочем положении и еще одну — в крайних точках перемещения. Отметьте точку сварки, вероятное направление искр и брызг, а также любые места, где линия трется об опору. Определите кронштейны, соединения и точки обслуживания, которые должны оставаться доступными. Защищаемая длина должна соответствовать смонтированной сборке, включая изгибы и движения, а не просто расстоянию по прямой между двумя метками.

Для робота или подвижного приспособления проверьте положение обертки на протяжении всего цикла. Короткий отрезок может сместиться от защищаемой точки; более длинный отрезок может сминаться у зажима. Укажите, где должен заканчиваться каждый конец и должен ли конец быть съемным для осмотра. Следите за тем, чтобы обертка не закрывала детали, требующие вентиляции или регулярного доступа в соответствии с конструкцией оборудования.

Измеряйте обхват в закрытом состоянии, а не только диаметр шланга

Измерьте внешнюю окружность или максимальный внешний габарит готовой сборки в том месте, где будет располагаться защитный чехол. Пучок из двух сварочных кабелей и шланга не обязательно является круглым, поэтому один лишь диаметр может ввести в заблуждение. Учтите точки разветвления, сростки, защитные чехлы и любые локальные увеличения размера, которые останутся под защитным чехлом.

На странице товара указаны номинальные размеры рукава от 25 до 102 мм. Запросите рабочий размер в закрытом состоянии или диапазон длин окружности для предлагаемой конструкции, включая перехлёст застёжки. Номинальный размер не показывает, какая часть площади липучки остаётся задействованной вокруг пучка нерегулярной формы. Убедитесь, что рукав надежно закрывается, не сжимая шланг ниже допустимого радиуса изгиба и не давя на кабельный разъем.

Спланируйте положение застёжки

Боковое отверстие позволяет устанавливать защитный чехол без демонтажа узла. Расположите застежку там, где к ней будет легко добраться для монтажа и обслуживания, и, если позволяет трасса, в стороне от прямых путей искр и падающих брызг. Проверьте весь шов после застегивания: зазоры на изгибах или в точках ответвлений оставляют защищаемую линию открытой.

На движущемся оборудовании проверьте, не трется ли затвор о кронштейн и не цепляет ли ближайший край. Снова подтвердите его положение в крайних точках хода. Короткое испытание на машине дает больше информации, чем плоский образец, поскольку закрытая форма оплетки и положение шва меняются вместе с траекторией.

Сопоставьте тест с опасностью

Сварочные искры, более тяжелые брызги, горячий шлак, постоянное лучистое тепло и истирание — это разного рода воздействия. Предоставьте поставщику описание процесса, расстояние и ориентацию линии, а также предполагаемую продолжительность контакта. На странице продукта указаны показатели температуры, но конкретную область применения следует сверять с текущими данными испытаний для точного поставляемого материала и покрытия. Не используйте температуру газа при сварке или кратковременную температуру искры в качестве постоянной температуры всего защитного рукава в сборе.

Если линия представляет собой гидравлический шланг, убедитесь, что защитная оболочка не скрывает повреждения, которые необходимо проверять в соответствии с процедурой технического обслуживания оборудования. Она представляет собой внешнее защитное покрытие и не изменяет номинальное давление шланга. Если ожидается контакт с жидкостью или многократное волочение, определите жидкость и сопрягаемую поверхность, чтобы предлагаемый образец можно было протестировать в репрезентативных условиях.

Используйте защитную оболочку для линии и защитный мат для рабочей зоны

Рукав с боковым открыванием защищает определенную линию шланга или кабеля. Когда требуется экранирование большей рабочей зоны, близлежащей поверхности машины или временного проема, изучите продукты для защиты зоны сварки и пайка отдельно. Эти две формы рассчитаны на разную геометрию покрытия и должны подбираться независимо друг от друга.

Что отправить для получения образца и расценки

• Фотографии или чертеж проложенного маршрута и всего его движения.
• Максимальный диаметр или окружность закрываемого шланга или пучка кабелей.
• Длина покрытия, измеренная вдоль маршрута, плюс желаемые конечные положения.
• Предпочтительное положение застежки и доступное пространство для готовой защитной оболочки.
• Процесс сварки, направление искр или брызг, температурное воздействие и точки износа.
• Требуемое количество, длина изделия, критерии контроля и любые обязательные методы испытаний.

Отправьте эти данные через страницу продукта стеклотканевой сварочной защитной оболочки. Запросите образец предлагаемого закрытого размера, подтвердите конструкцию текстиля и покрытия, а также проверьте зацепление застежки и покрытие на реальном оборудовании перед утверждением заказа.
