Плетеный или вязаный противопожарный рукав: какую конструкцию выбрать?

Плетеные и вязаные противопожарные рукава могут иметь одинаковое внешнее силиконовое покрытие при использовании разных структур стекловолокна в основе. Плетеный противопожарный рукав использует переплетенные нити; вязаный противопожарный рукав использует соединенные петли. Эта разница важна при монтаже, изгибе и обращении, но она не определяет, какой готовый рукав обеспечивает лучшую тепловую защиту.

Для серийного производства шланговых сборок с определенным маршрутом прокладки плетеная конструкция является практичной отправной точкой. Если основной задачей является соответствие изгибам или изменение формы сборки, рассмотрите вязаную альтернативу. Делайте окончательный выбор на основе спецификации готового рукава и монтажного образца, а не только на основе названия конструкции.

Ассортимент BSTFLEX fire sleeve включает обе конструкции для защиты шлангов, кабелей, проводов и линий подачи жидкостей. В этом руководстве объясняется, что нужно сравнить перед утверждением любого из типов для производства.

Что меняется между плетеным и вязаным противопожарным рукавом?

Плетеная конструкция из стекловолокна

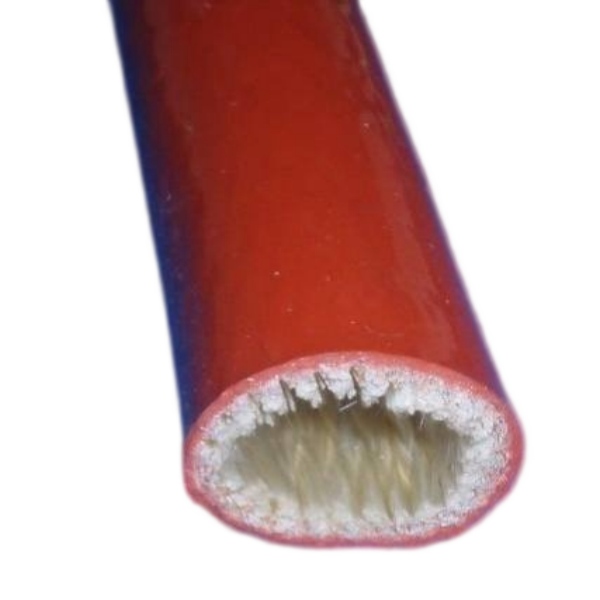

В плетеном противопожарном рукаве нити стекловолокна перекрещиваются вокруг трубки в переплетенном узоре. Геометрия плетения и плотность укладки нитей определяют структуру текстиля до нанесения силиконового покрытия.

Плотное плетение может обеспечить компактный трубчатый корпус для удобства обращения и сборки. Плетеный не означает жесткий: существуют также расширяемые плетеные структуры. Допустимое расширение готового рукава с силиконовым покрытием должно быть установлено для конкретного изделия, а не выведено из характеристик плетения без покрытия.

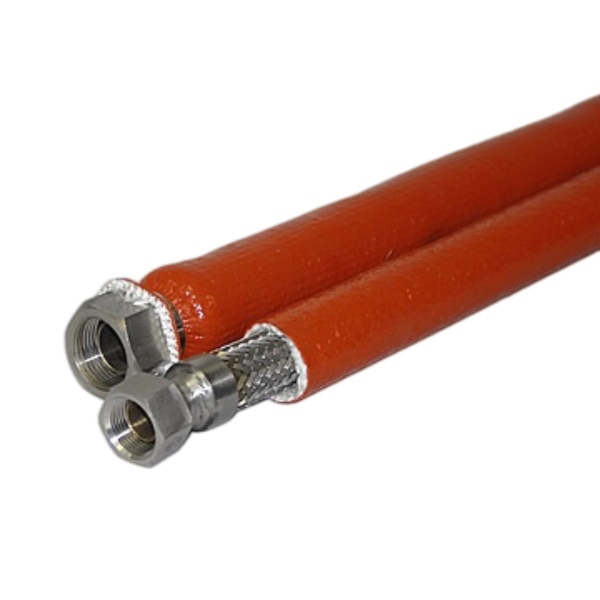

Плетеный противопожарный рукав BSTFLEX EFRS из стекловолокна с силиконовым покрытием сочетает в себе плетеную основу из стекловолокна с силиконовой резиной и предлагается для защиты шлангов, проводов, кабелей и линий.

Вязаная конструкция из стекловолокна

В вязаном противопожарном рукаве нить образует соединенные петли вместо перекрестного узора плетения. Изменения в геометрии петель позволяют текстилю деформироваться и повторять форму компонента под ним. Вязаная структура является одним из факторов гибкости, а не ее полной спецификацией.

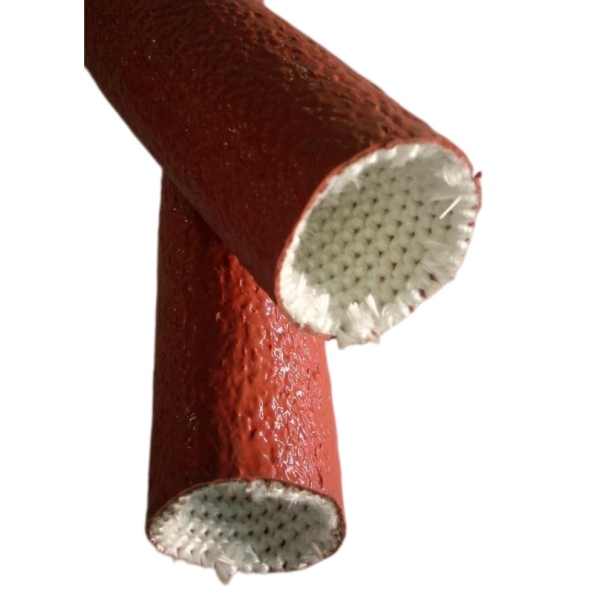

Вязаный противопожарный рукав BSTFLEX использует вязаное стекловолокно с покрытием из силиконовой резины. Это вариант для оценки сборок, где важны соответствие форме и гибкость при монтаже.

Плетеный против вязаного противопожарного рукава: практическое сравнение

Используйте это сравнение для отбора образцов. Это не рейтинг всех плетеных и вязаных противопожарных рукавов: различная конструкция стенок и покрытия могут изменить результат.

Когда следует выбирать плетеный противопожарный рукав?

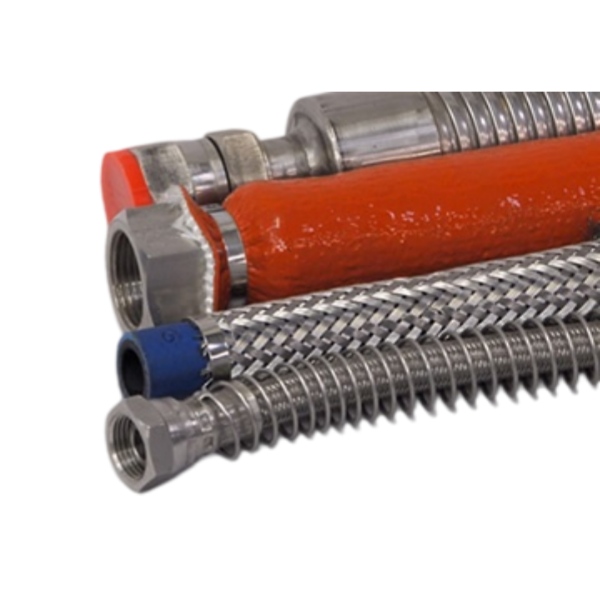

Начните с плетеного противопожарного рукава, если проект требует определенной трубчатой конструкции, а защищаемый узел имеет повторяющиеся размеры. Например, сборщик шлангов OEM может оценить ассортимент EFRS в соответствии с чертежом шланга, длиной отрезаемого рукава и запланированной последовательностью установки фитингов.

Сравните, как образец подается вдоль шланга, как он располагается на изгибах и остаются ли готовые концы на месте. Для более длинного защищаемого участка испытайте предполагаемую длину, а не утверждайте продукт только на основе короткого образца.

Плетеная конструкция также является правильным выбором, если это прямо требуется утвержденным чертежом или квалификацией. Не заменяйте вязаный рукав только потому, что его номинальный внутренний диаметр и заявленная температура выглядят похожими. Замена должна быть проверена на соответствие фактическим требованиям.

Когда следует выбирать вязаный противопожарный рукав?

Оцените вязаный противопожарный рукав, если установка предъявляет особые требования к соответствию форме. Примеры включают шланг, проложенный вокруг нескольких компонентов, кабельный жгут с локальными изменениями поперечного сечения или узел, где жесткость рукава затрудняет установку.

Сравните вязаный образец на том же узле, который использовался для испытания плетеного. Понаблюдайте, следует ли он по маршруту без чрезмерного сминания, остается ли покрытие неповрежденным и сохраняется ли требуемое покрытие после позиционирования.

Для движущегося оборудования включите предполагаемое движение в оценку. Рукав, который легко сгибается вручную, не обязательно продемонстрировал приемлемые характеристики при повторяющемся эксплуатационном движении. Установите требуемые условия испытаний исходя из режима работы оборудования, а не рассматривайте первоначальную мягкость как результат долговечности.

Отделите гибкость при изгибе от расширения над фитингами

Два вопроса часто объединяют: будет ли рукав сгибаться по маршруту и пройдет ли он через фитинг? Они требуют раздельной проверки. Рукав может следовать по крутому изгибу, но не иметь достаточного отверстия, чтобы пройти через большой соединитель.

Запишите фактические внешние размеры шланга или жгута и самый большой элемент вдоль пути установки. Проверьте наконечники, гайки, соединители и колена, а не предполагайте, что корпус шланга является самой большой секцией.

Например, рассмотрим гипотетический шланг 25 мм с фитингом 38 мм. Номинальный рукав 29 мм не следует утверждать только потому, что он вязаный. Его полезное отверстие и допустимое расширение все равно должны вмещать фитинг, не повреждая готовый рукав. Выбор трубки большего размера также требует проверки получаемой посадки вдоль меньшего шланга.

При производстве новой сборки установка рукава до сборки препятствующего конца может решить проблему. Следуйте утвержденному процессу сборки шланга. Для установленной линии без доступа к торцам замена плетеного рукава на вязаный не устраняет проблему доступа.

Открываемый противопожарный рукав на защелках — это отдельная конструкция для оценки в такой ситуации. Его плотность прилегания, покрытие шва и тепловые требования должны проверяться независимо.

Имеет ли плетеный противопожарный рукав более высокий температурный рейтинг?

Не по определению. На страницах опубликованных продуктов BSTFLEX, плетеных EFRS и вязаных, указан верхний предел непрерывной температуры 260°C. Это общее значение в каталоге не делает все аспекты их тепловых или механических характеристик взаимозаменяемыми.

Отделите температуру непрерывной эксплуатации от кратковременного воздействия пламени или брызг расплавленного металла. Показателя пикового воздействия без указания его продолжительности, схемы испытаний и критериев приемки недостаточно для сравнения двух рукавов.

Для значимого теплового сравнения определите источник тепла, время воздействия, установленную геометрию и допустимую температуру на защищаемом компоненте. Затем запросите доказательства, применимые к предложенной конструкции рукава. Не оценивайте снижение температуры по словам «плетеный» или «вязаный».

Шланг, кабель или линия подачи жидкости также сохраняют свои собственные эксплуатационные ограничения. Добавление противопожарного рукава не является основанием для повышения номинальной рабочей температуры защищаемого компонента.

Сравнивайте стойкость к истиранию, воздействие жидкостей и квалификацию отдельно

Сравнение конструкций не должно превращаться в необоснованное утверждение, что один рукав прочнее во всех отношениях. Укажите механическое требование: трение о кронштейн, обращение при установке, повторяющиеся изгибы и сопротивление растяжению — это разные вопросы.

Там, где важна стойкость к истиранию, сравнивайте продукты в одинаковых условиях контакта и движения. Там, где важно воздействие жидкости, определите фактическую жидкость, температуру и продолжительность контакта. Общее утверждение о маслостойкости не устанавливает пригодность для каждой гидравлической жидкости, топлива или чистящего химиката.

Точно так же плетеная конструкция не является доказательством одобрения для аэрокосмической отрасли, а вязаная конструкция не является универсальной промышленной квалификацией. Рассматривайте описание класса как подсказку для запроса соответствующей спецификации и доказательств, а не как само доказательство.

Спросите, какой продукт и конструкция были протестированы, какой метод испытаний и редакция использовались, какая установка оценивалась и какие критерии приемки применялись. Подтвердите область применения перед тем, как применять результат к другому размеру, покрытию, заделке или узлу.

План утверждения образцов для покупателей OEM

Отправьте один чертеж узла и один набор требований к приемке для обоих кандидатов. Это дает отделу закупок, инженерам и производству общую основу для сравнения.

Сравнивайте стоимость только после того, как оба кандидата соответствуют требуемым характеристикам. Учитывайте время установки, отходы при резке, упаковку и контрольные работы наряду с ценой за метр. Более дешевый рукав, требующий другого процесса сборки, не обязательно является более экономичным готовым решением.

Сохраняйте утвержденный образец и идентификацию детали вместе с чертежом. Будущие закупки должны ссылаться на принятую конструкцию и спецификацию, а не просто на силиконовый огнеупорный рукав того же цвета и диаметра.

Часто задаваемые вопросы

В чем основное различие между плетеным и вязаным огнеупорным рукавом?

В структуре стекловолоконного текстиля. В плетеном огнеупорном рукаве используются переплетенные нити, в то время как в вязаном — соединенные петли. Готовое силиконовое покрытие, конструкция стенки и размеры также должны быть включены в сравнение.

Всегда ли вязаный огнеупорный рукав более гибкий?

Нет. Вязаная основа может обеспечить полезную податливость, но сравнивать нужно готовый рукав. Гибкость при изгибе, расширение диаметра и поведение во время повторяющихся движений — это отдельные эксплуатационные требования.

Может ли вязаный огнеупорный рукав заменить плетеный?

Его можно рассматривать как альтернативу, если это позволяет применение, но соответствия номинального размера недостаточно для одобрения. Проверьте установку, размеры, термические требования и любой чертеж или квалификацию, определяющую существующую конструкцию.

Какую конструкцию следует использовать для гидравлических шлангов?

Любая из них может подойти, если выбранный продукт соответствует требованиям к сборке. Начните с требуемой защиты, затем сравните прокладку, зазор фитингов, движение и последовательность производственной установки.

Какая конструкция лучше для уже установленного узла?

Сначала определите, есть ли доступный конец и подходящий путь для трубчатого рукава. При отсутствии такого доступа рассмотрите открывающуюся конструкцию, вместо того чтобы ожидать, что другая трубчатая текстильная структура решит проблему.

Запросите образцы плетеного и вязаного огнеупорного рукава

Отправьте в BSTFLEX размеры шланга или кабеля, размеры самого большого фитинга, защищаемую длину, чертеж прокладки, тепловое воздействие и требуемое количество. Укажите этап установки и любые указанные требования к испытаниям или одобрению.

Используйте плетеный огнеупорный рукав и вязаный огнеупорный рукав в качестве отправных точек для выбора образцов. BSTFLEX может оценить требования к диаметру, конструкции стенки, длине нарезки, маркировке и упаковке в отношении предлагаемого продукта.

Свяжитесь с BSTFLEX для получения данных о продукте, оценки образцов или коммерческого предложения для OEM. Укажите обе конструкции, если требуется сравнительное испытание сборки.
