Стекловолоконная лестничная лента для дверей печей: расстояние между отверстиями под болты и установка

Сменная лента для дверцы печи может соответствовать ширине старой полосы, но при этом плохо прилегать к креплениям. Часто недостающей информацией является схема расположения болтов, ширина центральной секции «лестничного» типа или толщина, доступная после закрытия дверцы.

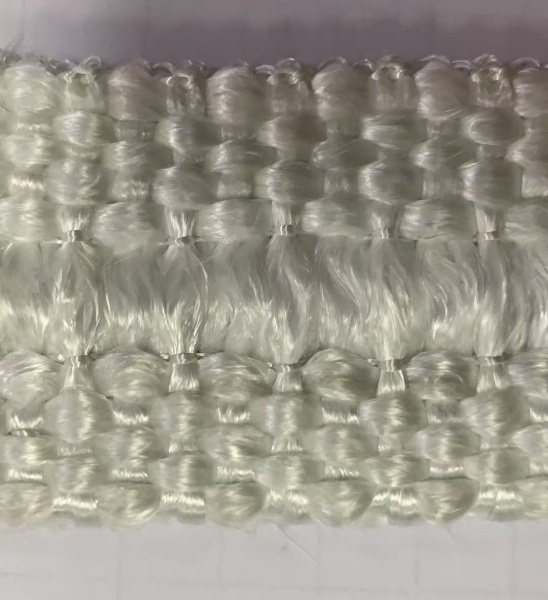

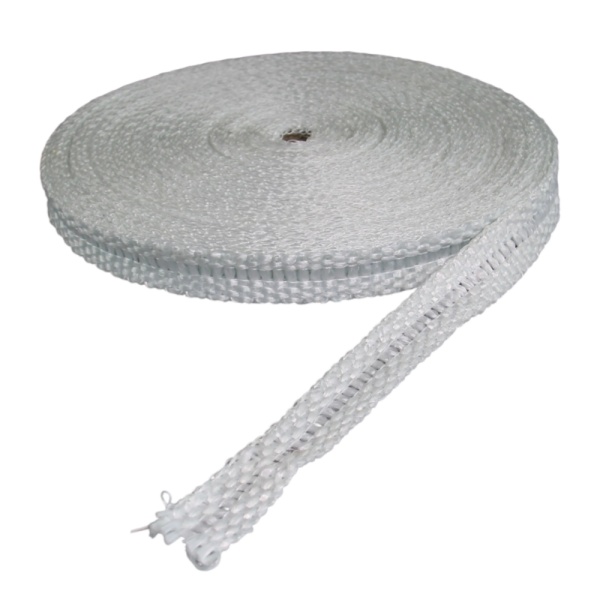

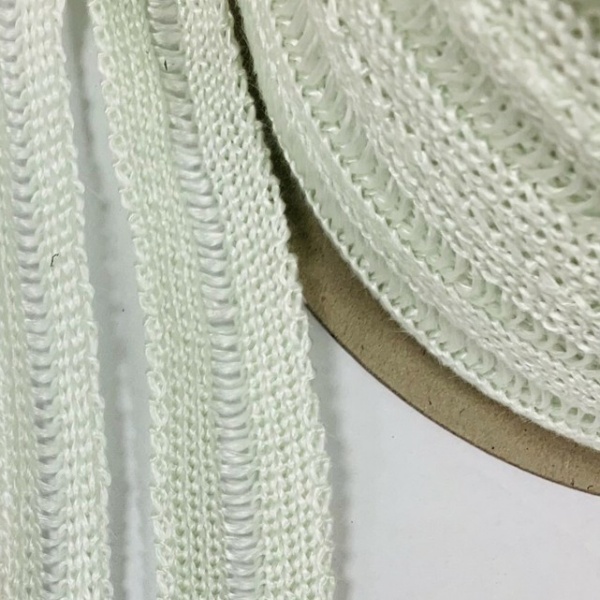

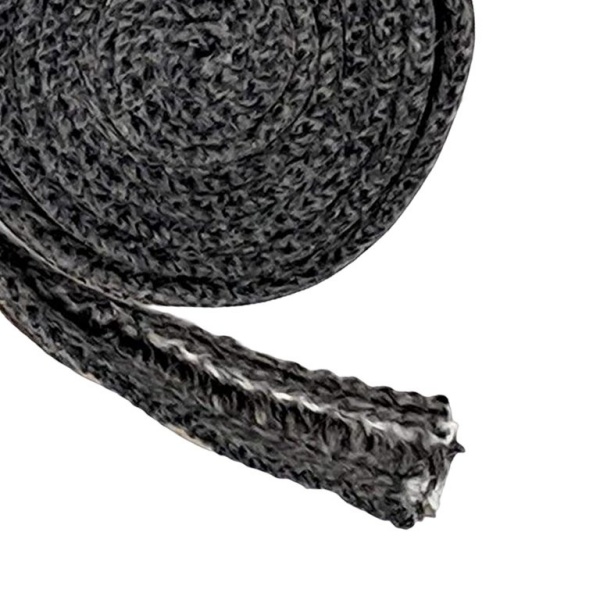

Тканая стекловолоконная лента «лестничного» типа — это термостойкий текстиль, в котором некоторые нити основы пропущены в центре для размещения крепежных болтов или винтов.Такая конструкция также описывается как стекловолоконная лента с пропущенными нитями основы или лента с отверстиями под болты. Открытое плетение облегчает крепление, но название продукта не указывает на наличие заводской перфорации.

BSTFLEX стекловолоконная лента «лестничного» типапоставляется для уплотнения промышленных печей и духовых шкафов. Используйте чертеж оборудования и репрезентативный образец, чтобы определить, как лента будет прилегать, удерживаться и контактировать с сопрягаемой поверхностью.

Имеет ли лента «лестничного» типа фиксированный шаг отверстий под болты?

Конструкция с пропущенными нитями основы сама по себе не определяет фиксированный шаг болтов.Шаг болтов — это расстояние между центрами крепежных элементов на оборудовании. Секция «лестничного» типа — это особенность текстиля. Это отдельные спецификации.

Центр не обязательно является свободным пазом: поперечные нити могут оставаться в области, где отсутствуют продольные нити основы. Не интерпретируйте видимый раппорт плетения как заданное расстояние между просверленными отверстиями. Уточните фактическую конструкцию центра и метод установки, рекомендованный производителем.

Зона крепления может вмещать крепежные элементы, но это не гарантирует соответствие каждому диаметру болта, шагу или смещению. Если требуются точно расположенные предварительно выполненные отверстия, укажите это как отдельное производственное требование для рассмотрения. Не предполагайте, что рулон ленты «лестничного» типа уже соответствует этому требованию.

Измерьте схему расположения крепежа перед выбором ленты

Запишите размеры с утвержденного чертежа или с оборудования после того, как оно было приведено в безопасное для измерений состояние. Установите базовую точку, например, конец прямой прижимной планки, и определите центр каждого болта относительно этой точки. Включите первый и последний крепежные элементы, а не только повторяющееся расстояние между средними болтами.

Запись о шаге болтов, а не стандартная спецификация ленты

Рассмотрим иллюстративную прямую монтажную планку длиной 450 мм с пятью центрами болтов, расположенными на расстоянии 25, 125, 225, 325 и 425 мм от одного конца. Схема имеет четыре интервала по 100 мм между центрами и концевые смещения по 25 мм. Это фиксирует геометрию оборудования; это не означает, что лента «лестничного» типа поставляется с предварительно пробитыми отверстиями каждые 100 мм.

Для неравномерного шага перечислите каждое положение центра. Для прямоугольной дверцы укажите размеры каждой стороны и переходов в углах. Расстояние по прямой линии через угол не совпадает с расстоянием вдоль предполагаемого маршрута прокладки ленты.

Согласуйте центральное отверстие с зоной посадки

Проверьте центральную секцию «лестничного» типа и тканые боковые полосы вместе. Более широкая зона крепления не обязательно лучше: полоса все равно должна иметь достаточную опору на предназначенных для этого контактных поверхностях. Убедитесь, что ряд крепежных элементов может совпасть с секцией «лестничного» типа, в то время как тканые части остаются правильно расположенными.

Не тяните ленту в стороны и не растягивайте ее по длине только для того, чтобы пробный образец дотянулся до следующего крепления. Проверьте, связано ли несоответствие с конструкцией ленты, смещенным рядом болтов или размерами оборудования. Разрезание тканых боковых полос для подгонки крепежа не должно рассматриваться как обычная регулировка.

Проверьте, как крепежная фурнитура воздействует на текстиль. Система крепления должна удерживать предназначенный для этого материал, а не концентрировать нагрузку на неопорном центральном отверстии. Решите этот вопрос с проектировщиком оборудования перед утверждением ленты.

Отделите номинальную толщину от установленного сжатия

Номинальная толщина мягкой тканой ленты не обязательно является толщиной в закрытом нагруженном соединении. При сравнении образцов договоритесь о том, как будет измеряться толщина, и определите требуемое состояние: в состоянии поставки, под заданной измерительной нагрузкой или в установленном виде в узле.

Старая полоса может помочь определить маршрут и конструкцию, но ее изношенная или сжатая толщина сама по себе не является надежной спецификацией для замены. Обратитесь к оригинальному чертежу или утвердите пробную установку, если оригинальные требования недоступны.

Не существует универсального процента сжатия или момента затяжки, установленного словами «стекловолоконная лента «лестничного» типа». Также различайте болты, которые удерживают ленту, и фурнитуру, которая закрывает дверцу и сжимает уплотнение. Следуйте утвержденным требованиям к нагрузке для данного узла; не переносите значения крутящего момента из таблицы прокладок для напорных фланцев на полосу дверцы печи.

Установка: проверьте весь маршрут перед окончательным закреплением

Подготовьте оборудование и осмотрите посадочные поверхности

Используйте утвержденную на объекте процедуру изоляции, охлаждения и обеспечения безопасного доступа. Зафиксируйте подвижные двери или панели перед началом работ рядом с ними. Следуйте соответствующим инструкциям по обращению с материалами при удалении старого текстиля и подготовке новой ленты.

Осмотрите посадочные поверхности, шпильки и фиксаторы на предмет повреждений, заусенцев или перекосов. Зафиксируйте дефекты, которые могут препятствовать плотному прилеганию. Не используйте дополнительную толщину ленты в качестве несогласованного способа исправления деформированной рамы или поврежденного запорного механизма.

Выполните предварительную примерку образца на нескольких крепежных элементах

Начните с выбранной базовой точки и проверьте репрезентативный участок по нескольким точкам крепления перед нарезкой всей партии. Включите в проверку самый сложный участок, а не только доступный прямой отрезок.

Используйте одобренный поставщиком метод для установки центральной части вокруг крепежных элементов. Прекратите работу, если установка требует разрезания поддерживающих боковых нитей, прижима ленты к острым резьбам или ее растяжения для достижения следующей точки крепления. Проверьте выравнивание, ширину опорной поверхности и зазоры при установленной фурнитуре.

Определите углы, концы и стыки на чертеже

Секция лестничной ленты не определяет, как лента должна огибать угол двери. Протестируйте фактический радиус и проверьте наличие сборок, приподнятых краев или прерывистого контакта.

Укажите, использует ли сборка отдельные отрезки, утвержденную угловую деталь или другое конструктивное решение. Стыковые, угловые и нахлесточные соединения не являются взаимозаменяемыми: каждое из них меняет локальную геометрию. Не добавляйте нахлест только для того, чтобы скрыть зазор, если дополнительное утолщение препятствует правильному закрытию двери.

Зафиксируйте и закройте, используя утвержденную процедуру

После того как весь маршрут проложен, закрепите ленту с помощью указанной фурнитуры и в соответствии с последовательностью сборки. Убедитесь, что лента плотно прилегает и что фиксаторы не прорезают и чрезмерно не деформируют ее. Закройте дверь, используя утвержденную процедуру регулировки и нагружения, затем проверьте контакт по всему периметру.

Если предполагается использование клеевого позиционирования, подтвердите этот вариант и его температурные ограничения отдельно. Липкость клея не обеспечивает требуемое сжатие при установке и не заменяет указанное механическое крепление.

Температурная стойкость не гарантирует газонепроницаемость уплотнения

Подтвердите эксплуатационные характеристики конкретной конструкции из стекловолокна в месте расположения ленты, включая нормальный режим работы, пиковые нагрузки и продолжительность воздействия. Уставка печи сама по себе не определяет условия на внешнем контактном уплотнении. Включите в анализ материала технологические пары, чистящие средства и любые покрытия или клеи.

Для газонепроницаемой двери, двери с контролируемой атмосферой или работающей под давлением используйте квалифицированную конструкцию уплотнения и критерии герметичности оборудования. Не следует предполагать, что тканая термолента выполняет эти функции только потому, что она выдерживает температуру.

Если подтвержденная конструкция из стекловолокна не соответствует требуемым условиям эксплуатации, рассмотрите другой материал, а не полагайтесь на дополнительную толщину для повышения предела его эксплуатационных характеристик. BSTFLEX лента из керамического волокна лестничного типа — это отдельная конструкция, которую необходимо оценивать с учетом ее собственных требований к армированию, температуре и обращению. Она не является автоматической прямой заменой.

Утвердите сборку перед повторной поставкой

Согласуйте критерии приемки перед первой установкой. Они могут включать правильное выравнивание крепежа, зафиксированное положение, установленную толщину, беспрепятственное движение двери и любые указанные характеристики теплоизоляции или герметичности. Фотография аккуратно установленной ленты не подтверждает выполнение каждого из этих требований.

После согласованного цикла эксплуатации проведите осмотр во время безопасного технического обслуживания на предмет смещения, поврежденных краев и изменений на углах или стыках. Любая регулировка или подтяжка должны выполняться в соответствии с процедурой для данного оборудования. Запишите принятую спецификацию ленты, редакцию чертежа и метод установки для последующих заказов.

Запрос на поставку стекловолоконной лестничной ленты для сборки промышленной двери

На текущей странице продукта BSTFLEX указана ширина от 25 до 150 мм и номинальная толщина от 1,5 до 6,0 мм. Подтвердите доступную комбинацию и геометрию центральной части для вашего запроса; эти диапазоны не устанавливают стандартный шаг болтов и не гарантируют наличие любой комбинации ширины и толщины.

Для получения коммерческого предложения предоставьте размеры ленты, требуемую длину рулона или отрезка, количество, схему расположения болтов, чертеж контактной поверхности и условия эксплуатации. Укажите требуемую центральную часть, метод крепления, установленную толщину и любые требования к утверждению образцов. Для сменной уплотнительной ленты двери печи или духовки приложите фотографии и имеющуюся маркировку детали.
