Какая информация необходима для заказа индивидуального теплоизоляционного чехла для фильтра?

Индивидуальный теплоизоляционный чехол для фильтра разработан так, чтобы точно соответствовать реальной форме корпуса промышленного фильтра, сетчатого фильтра-корзины (basket strainer), Y-образного фильтра (Y-strainer), картриджного фильтровального корпуса или технологической фильтрационной установки. Поскольку корпуса фильтров часто включают фланцы, трубные соединения, манометры, дренажи, ручки, кронштейны, зажимы и съемные крышки, перед производством требуется точная информация.

Чем более точная информация предоставлена до расчёта стоимости, тем лучше готовый теплоизоляционный чехол будет соответствовать оборудованию. Правильные размеры также помогают повысить тепловую эффективность, снизить проблемы при установке и упростить снятие и повторную установку чехла при обслуживании.

1. Основные размеры корпуса фильтра

Первой необходимой информацией являются основные размеры корпуса фильтра. Эти размеры позволяют производителю оценить расход материала, площадь теплоизоляции, форму чехла и стоимость производства.

2. Расположение входных и выходных трубопроводов

Большинство промышленных фильтров подключаются к технологическим трубопроводам через входные и выходные патрубки. Теплоизоляционный чехол должен включать точные вырезы или линии разъема вокруг этих соединений труб. Если положение входа и выхода измерено неточно, чехол может не подойти к оборудованию при установке.

• Диаметр входного трубопровода
• Диаметр выходного трубопровода
• Расстояние между осью трубопровода и краем корпуса фильтра
• Направление трубопровода: горизонтальное, вертикальное, боковое, верхнее или нижнее
• Требуется ли теплоизоляция также для подключенных участков трубопровода

3. Размер фланца и зазор под болты

Фланцы широко применяются в корпусах фильтров, сетчатых фильтрах и технологических фильтрационных установках. Индивидуальный съемный теплоизоляционный чехол должен обеспечивать достаточный зазор для толщины фланца, головок болтов, гаек и будущего обслуживания.

Пожалуйста, предоставьте диаметр фланца, толщину фланца, расположение болтового круга и любые области, которые должны оставаться доступными. Для фильтров, которые часто открываются, чехол может быть спроектирован с отдельной фланцевой секцией или разъемной конструкцией для облегчения снятия.

4. Расположение манометров, дренажей, вентиляции, ручек и кронштейнов

Небольшие компоненты часто определяют, насколько практичным будет теплоизоляционный чехол в реальном использовании. Манометры, дренажные клапаны, вентиляционные отверстия, ручки, подъёмные проушины, зажимы, опорные кронштейны и таблички могут требовать вырезов, клапанов, усиленных кромок или открытых зон доступа.

• Расположение манометра и требуемая видимость
• Расположение дренажного и вентиляционного клапана
• Расположение ручки, подъёмной проушины или зажимного хомута
• Расположение опорного кронштейна или монтажной опоры
• Расположение таблички или инспекционной этикетки
• Любая часть, которая должна оставаться открытой для эксплуатации или осмотра

5. Рабочая температура и целевая температура поверхности

Рабочая температура является ключевой для выбора правильной внешней ткани, теплоизоляционного наполнителя, внутреннего слоя, швейных нитей и системы крепления. Паровые фильтры, фильтры горячего масла, химические фильтрационные системы и фильтры, связанные с выхлопами, могут требовать различных комбинаций материалов.

Если у вас есть целевая температура внешней поверхности, её также следует указать. Например, на некоторых предприятиях теплоизоляция требуется в основном для сохранения тепла, в то время как в других — для защиты персонала и снижения температуры прикосновения. Эта информация помогает определить толщину изоляции и структуру материалов.

6. Условия установки

Среда установки влияет на выбор покрытия ткани, усиления, прошивки и металлической фурнитуры. Фильтр, установленный в помещении в чистой паровой комнате, может не требовать того же внешнего слоя, что и фильтр, установленный на улице, в зоне масляного тумана, химических брызг, соляного тумана или сильного механического износа.

7. Предпочтительный способ крепления

Система крепления должна соответствовать температуре, частоте обслуживания, уровню вибрации и доступному пространству для установки. Для оборудования, которое часто открывается, быстросъемные застежки могут сократить время обслуживания. Для зон с высокой температурой или тяжелыми условиями эксплуатации может предпочтительно использоваться металлическое крепление.

• Лента Velcro для быстрой установки и снятия
• Пряжки из нержавеющей стали для более прочного механического крепления
• Ремни и D-образные кольца для регулируемого закрытия
• Кнопочные застежки для небольших подогнанных чехлов

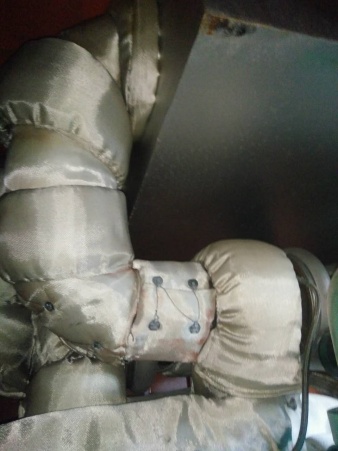

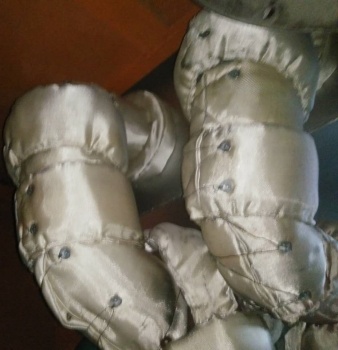

• Проволочная шнуровка для применений с высокой температурой или вибрациями

8. Частота обслуживания и конструкция чехла

Перед заказом важно подтвердить, как часто будет открываться фильтр и какие части должны быть доступны во время обслуживания. Фильтр, который очищается каждую неделю, может требовать другой конструкции чехла, чем фильтр, который проверяется только во время плановых остановок.

При частом обслуживании чехол может быть спроектирован из нескольких секций, чтобы открывать только зону обслуживания. При редком обслуживании может быть достаточно более простой цельной конструкции. Цель — сохранить эффективность теплоизоляции и при этом обеспечить удобство регулярного обслуживания.

9. Фотографии, чертежи, образцы или измерительные листы

Четкая визуальная информация помогает снизить ошибки проектирования. Технический чертеж идеален, но фотографии с отмеченными размерами также полезны. Для проектов замены в качестве ориентира также можно использовать образец старого теплоизоляционного кожуха.

• Фотографии спереди, сбоку, сверху и точек подключения
• Отмеченные размеры на фотографиях или эскизах
• Чертежи оборудования или технические паспорта корпуса фильтра
• Образцы старого кожуха для производства замены
• Ограничения монтажного пространства вокруг фильтра

10. Количество, маркировка и требования OEM

Для производителей OEM-оборудования, инжиниринговых подрядчиков, дистрибьюторов и обслуживающих компаний может потребоваться дополнительная проектная информация. Она может включать номера деталей, бирки, требования к упаковке, предпочтения по цвету, инструкции по монтажу и идентификацию повторных заказов.

• Требуемое количество для каждого размера или модели фильтра
• Теговый номер оборудования или номер проектной ссылки
• Частная марка или номер детали клиента
• Особые требования к упаковке
• Метка направления установки или предупреждающая наклейка
• Серийное производство или единичное индивидуальное изготовление

Рекомендуемый контрольный список заказа

Перед запросом коммерческого предложения подготовьте следующую информацию:

• Тип фильтра: корзинчатый фильтр, Y-образный фильтр, корпус картриджного фильтра, паровой фильтр, фильтр горячего масла или другой тип
• Диаметр и длина основного корпуса
• Размер и расположение входного и выходного трубопровода
• Размер фланца и зазор под болты
• Расположение манометра, дренажа, вентиля, ручки, кронштейна и зажимов
• Рабочая температура и целевая температура наружной поверхности
• Внутренние или наружные условия установки
• Требуемая толщина теплоизоляции, если указано
• Предпочтительный метод крепления
• Фотографии, чертежи, образцы или измерительный лист
• Количество и любые требования OEM к маркировке или упаковке

Закажите индивидуальные теплоизоляционные кожухи для фильтров от BSTFLEX

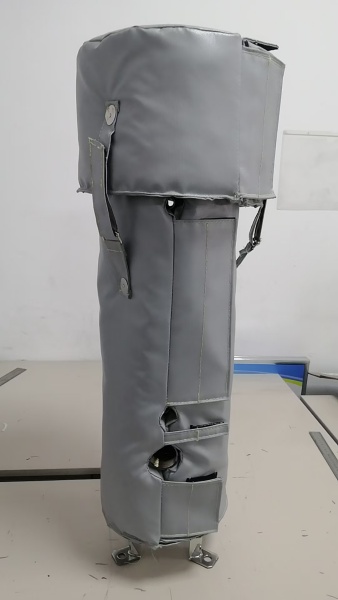

BSTFLEX производит индивидуальные съемные теплоизоляционные кожухи для промышленных корпусов фильтров, корзинчатых фильтров, Y-образных фильтров, картриджных фильтров, паровых систем, систем горячего масла, оборудования химической переработки, морских трубопроводных систем, электростанций и OEM-оборудования. Каждый кожух может быть изготовлен по чертежам, фотографиям, образцам или подробным полевым измерениям.

Наш Индивидуальный съемный теплоизоляционный кожух для фильтра может быть изготовлен с использованием стеклоткани, стеклоткани с силиконовым покрытием, стеклоткани с покрытием PTFE, стеклоткани с алюминиевой фольгой, сетки из нержавеющей стали, кремнеземного теплоизоляционного мата, керамического волокнистого теплоизоляционного мата, пряжек из нержавеющей стали, застежек-липучек, ремней или проволочной шнуровки.

Часто задаваемые вопросы

Можно ли изготовить теплоизоляционный кожух для фильтра без чертежа?

Да. Кожух может быть разработан по четким фотографиям, отмеченным размерам, измерительным листам, образцам или данным оборудования. Чертеж полезен, но не всегда обязателен.

Какие размеры наиболее важны для индивидуального теплоизоляционного кожуха для фильтра?

Наиболее важные размеры включают диаметр корпуса фильтра, длину корпуса, расположение трубных соединений, размер фланца, расположение манометра, положение дренажа и зазор для любых ручек или кронштейнов.

Нужно ли предоставлять рабочую температуру?

Да. Рабочая температура необходима для выбора правильной ткани, теплоизоляционного наполнителя, швейной нити и метода крепления.

Может ли кожух включать отверстия для манометров и дренажей?

Да. Могут быть добавлены индивидуальные вырезы, клапаны, усиленные отверстия и открытые сервисные зоны для манометров, дренажей, вентиляционных отверстий, ручек, кронштейнов и трубных соединений.

Можно ли изготовить теплоизоляционный кожух для многократного обслуживания?

Да. Кожух может быть спроектирован с съемными секциями, быстросъемными креплениями, ремнями, пряжками или проволочной шнуровкой для поддержки многократного снятия и повторной установки.
