Оcтаночное и очистное оборудование часто сочетает в себе высокие температуры газов, циклические тепловые нагрузки, вибрацию и необходимость регулярного технического обслуживания. Двери, смотровые люки, фланцы воздуховодов и съемные крышки поэтому нуждаются в уплотнении, которое соответствует как фактической геометрии соединения, так и рабочей среде.
А тавровое уплотнение для систем газоочистки может применяться там, где требуется сжимаемый валик на линии уплотнения, а удлиненный тканевый хвост может быть механически закреплен на оборудовании. Валик обеспечивает зону контакта, в то время как хвост служит для механического крепления.
Правильная конструкция не определяется только лишь названием оборудования. Дверца доступа термического окислителя, корпус шумоглушителя выхлопных газов и фланец воздуховода пылеулавливающей установки могут принадлежать к системе газоочистки, но их температуры, условия давления, подвижность, уровень воздействия и способы монтажа могут сильно различаться.
Компания BSTFLEX производит изготавливаемые на заказ тавровые уплотнения и высокотемпературные тавровые прокладки с использованием различных тканевых оболочек и конструкций сердцевины. Профили могут быть разработаны для промышленного оборудования по чертежам, размерам или существующим образцам при условии рассмотрения полных условий эксплуатации.
Где применяются тавровые уплотнения в оборудовании для борьбы с загрязнениями

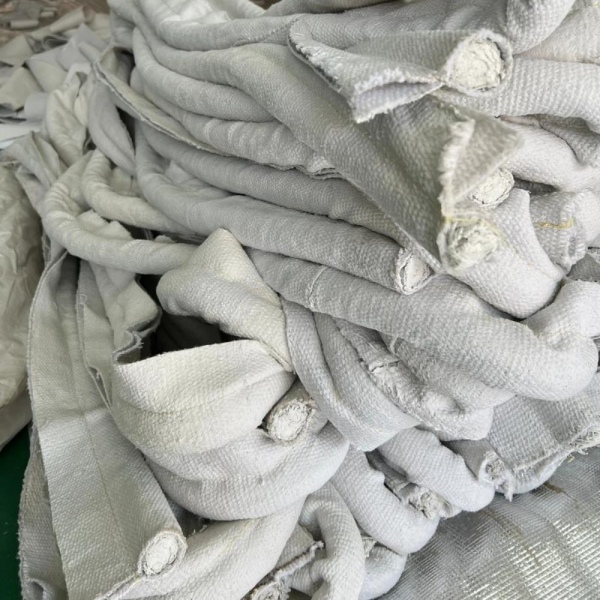

Профиль в виде головастика (тавровый) наиболее актуален там, где на оборудовании имеется дверца, крышка, смотровое отверстие или соединение, требующее сжимаемого периметрального уплотнения. Валик обеспечивает уплотняющий контакт, а хвостик служит специальной монтажной секцией.
Такое расположение может быть полезным, когда одна только плоская прокладка не может обеспечить требуемый профиль или когда прокладку необходимо зафиксировать с помощью удерживающей пластины, прижимной планки или канала.
Термоокислители и инсинераторы газов
Термоокислители и инсинераторы газов работают с технологическими потоками, которые могут быть горячими, химически сложными или подверженными меняющимся условиям эксплуатации. Потенциальные места установки прокладок включают люки доступа к горелкам, смотровые отверстия, съемные панели и стыки корпусов.
Перед выбором текстильного уплотнения определите температуру на самой прокладке, а не просто заданное значение температуры в камерах сгорания.
В ходе обзора следует определить, подвержено ли уплотнение воздействию утечек горячего газа, лучистого тепла, прямого контакта с нагретым металлом, конденсата во время останова или химических компонентов в технологическом потоке. Эти условия могут различаться для горячей и холодной кромок одной и той же смотровой дверцы.
Оборудование для контроля выбросов и инспекционные панели воздуховодов
Системы контроля выбросов могут включать в себя воздуховоды, заслонки, смотровые дверцы, корпуса фильтров и съемные крышки доступа. Прокладка «головастик» может рассматриваться в тех случаях, когда хвостовая часть с валиком подходит к соединению, а крепежные элементы могут удерживать хвост, не препятствуя сжатию валика.
Применение в воздуховодах требует особого внимания к перепаду давления, составу газа, вибрации и допустимым утечкам.
Текстильную прокладку «головастик» не следует автоматически характеризовать как газонепроницаемую, сертифицированную по выбросам или рассчитанную на определенное давление. Эти свойства должны быть установлены для соединения в сборе посредством проектирования оборудования и применимых испытаний на соответствие.
Выхлопные глушители и кожухи турбинных глушителей
Выхлопные глушители и кожухи турбинных глушителей могут содержать съемные панели или секции корпуса, требующие термоизоляции. К числу соответствующих факторов конструкции относятся температура выхлопных газов в месте соединения, движение акустического кожуха, вибрация, частота снятия панелей и доступное усилие зажима.
Уплотнение должно соответствовать фактической геометрии контакта. Слишком большая утолщенная часть может увеличить нагрузку при закрытии или подвергнуться чрезмерному сжатию; слишком маленькая утолщенная часть может не обеспечить контакт по всему периметру соединения.
При наличии вибрации следует проверить способ фиксации и устойчивость к смещению вместе с крышкой и сердечником.
Выхлопные и камерные компоненты энергогенерирующего оборудования
Энергогенерирующее оборудование может включать камеры горячего воздуха, выхлопные переходы, инспекционные крышки и съемные секции доступа. В этих местах могут возникать температурные градиенты и структурные перемещения.
Проектировщик должен определить направление и величину ожидаемого перемещения по линии прокладки и убедиться, что крепление хвостика не ограничивает предполагаемое сжатие утолщенной части.
Технологические люки и промышленные смотровые крышки на предприятиях целлюлозно-бумажной промышленности
Технологические люки и смотровые крышки в целлюлозно-бумажной или других обрабатывающих отраслях промышленности могут подвергаться воздействию влаги, отложений, чистящих химикатов и периодического нагрева.
Поэтому при выборе материала следует учитывать все факторы воздействия в целом, а не выбирать крышку исключительно по ее номинальной рабочей температуре.
Как подобрать хвостатую прокладку для систем контроля загрязнения окружающей среды
Начните с соединения и технологических данных. Полезная спецификация разделяет материал покрытия, внутренний сердечник, размеры уплотнительного выступа, размеры хвостовика, способ монтажа и условия эксплуатации.
Это предотвращает ситуацию, когда общее описание, такое как «высокотемпературная дверная прокладка», скрывает важные инженерные различия.
| Пункт спецификации | Информация для записи | Почему это важно |
|---|---|---|
| Расположение прокладки | Дверь термоокислителя, фланец воздуховода, панель глушителя, крышка камеры или смотровой люк | Определяет функцию соединения и зону воздействия. |
| Температура | Постоянная температура, пиковая температура и продолжительность пика в месте установки прокладки | Позволяет изучить всю обшивку, сердечник, строчку и вспомогательные материалы. |
| Рабочая среда | Состав газа, конденсат, пыль, масла, чистящие средства или другие известные загрязнения | Позволяет выявить вопросы химической и экологической совместимости. |
| Давление и герметичность | Перепад давления и указанные требования к герметичности или удержанию | Предотвращает необоснованные допущения относительно газонепроницаемости или характеристик, рассчитанных на определенное давление. |
| Размеры уплотнительного профиля | Свободная высота и ширина профиля либо диаметр для круглого сечения | Определяет профиль сжимаемого уплотнения. |
| Размеры хвоста | Ширина хвоста, толщ.узел фиксации и удержания | Подтверждает, что прокладка может быть закреплена без ограничения колпачка. |
| Установленный зазор | Минимальный и максимальный сомкнутый зазор вокруг соединения | Показывает диапазон сжатия, требуемый при эксплуатации. |
| Перемещение и вибрация | Тепловое перемещение, вибрация, скользящий контакт и частота открытия | Помогает оценить износ покрытия, удержание и стабильность профиля. |
| Требования к поставке | Количество прототипов, длина реза или готовая рама, а также объем производства | Определяет требования к производству и поставке. |
Выберите материал покрытия для фактических условий эксплуатации
Покрытие — это открытая текстильная поверхность. Она может контактировать с горячим металлом, подвергаться воздействию лучистого тепла, тереться о раму или подвергаться загрязнению технологическими веществами.
Материал, подходящий для одного участка системы газоочистки, может не подойти для другого.

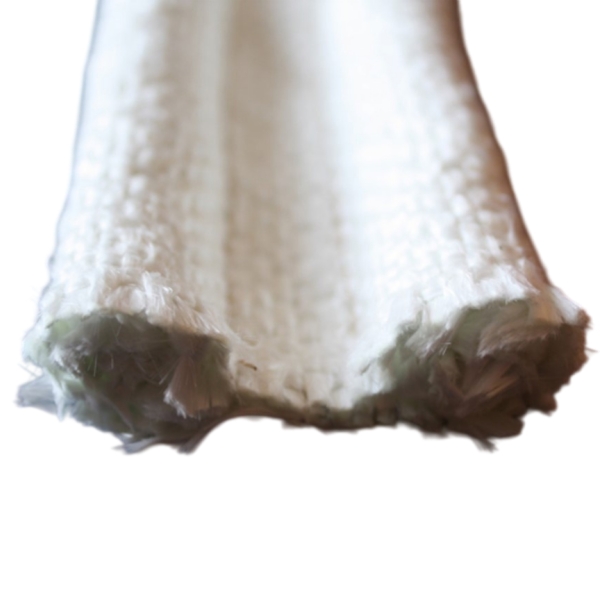

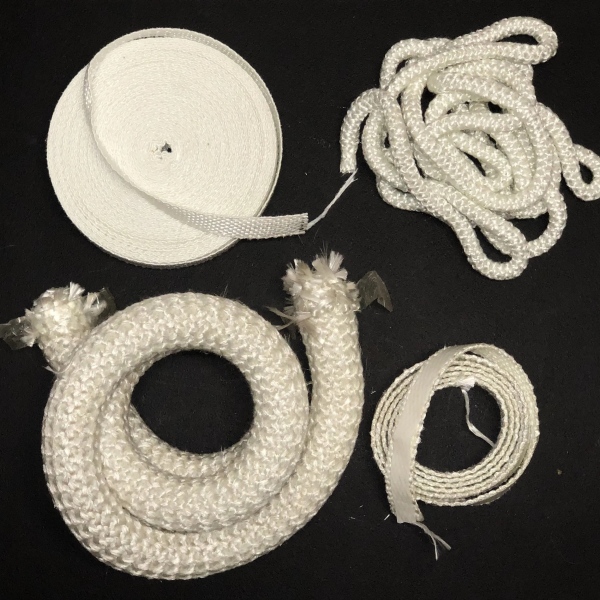

Покрытия из стекловолокна
Ткань из стекловолокна может рассматриваться для промышленных люков и тепловых кожухов, если подтвержденные условия эксплуатации соответствуют возможностям всей конструкции уплотнения.
Готовые рабочие характеристики зависят от марки ткани, сердечника, швов, монтажа и условий воздействия.
Информацию о различных вариантах сердечника из стекловолокна см. в следующих продуктах BSTFLEX:
- Тадпол-уплотнение со стекловолоконным покрытием и стекловолоконным сердечником
- Тадпол-уплотнение со стекловолоконным покрытием и сердечником из нержавеющей стали
- Тадпол-уплотнение со стекловолоконным покрытием и полым сердечником из нержавеющей стали
Это различные конструкции сердечника, а не взаимозаменяемые версии одной спецификации.
Покрытия из кремнеземной ткани
Кремнеземную ткань можно оценивать для применений, требующих текстильного покрытия с более высокой температурой, чем может обеспечить выбранная конструкция из стекловолокна. Внутренний сердечник по-прежнему нуждается в собственной тепловой и механической оценке.
BSTFLEX предлагает тадпол-уплотнение с кремнеземным тканевым покрытием и сердечником Inconel и тадпол-уплотнение с кремнеземным тканевым покрытием и керамическим сердечником.
Первый объединяет кремнеземный текстиль с металлическим сердечником; во втором используется керамический сердечник. Окончательный выбор зависит от реальных условий в месте соединения.
Чехлы из керамической ткани
Конструкции из керамической ткани могут рассматриваться для тяжелого теплового оборудования, где открытый текстиль должен подбираться для суровых условий нагрева. Выбор сердечника остается отдельным решением.
Доступные артикулы продукции BSTFLEX включают в себя:
- Тадпол-прокладка с чехлом из керамической ткани и керамическим сердечником
- Тадпол-прокладка с чехлом из керамической ткани и сердечником Inconel
- Тадпол-прокладка с чулочной оплеткой Inconel, чехлом из керамической ткани и керамическим сердечником
Конструкция с чулочной оплеткой Inconel добавляет внешнюю металлическую защитную структуру и должна оцениваться в случаях, когда поверхностный износ является частью условий применения.
Базальтовые и другие специализированные чехлы
Базальтовая ткань и другие специализированные текстильные чехлы могут рассматриваться, когда их проверенные свойства материала соответствуют условиям воздействия.

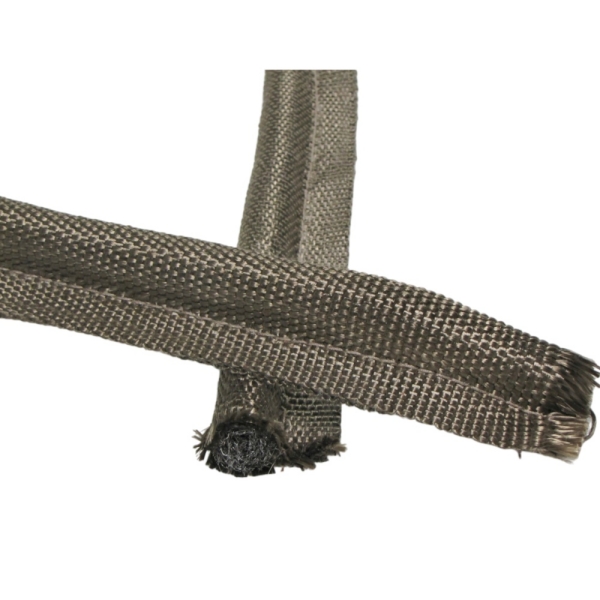

Например, Тадпол-прокладка с базальтовым тканевым чехлом и сердечником из проволочной сетки объединяет базальтовый текстильный чехол с сердечником из проволочной сетки.
Не следует предполагать, что базальтовые, стекловолоконные, кремнеземные и керамические ткани имеют одинаковые температурные пределы или химическую совместимость.
Выбор сердечника: сжатие, поддержка и восстановление
Сердечник влияет на то, как деформируется валик при закрывании люка доступа или панели. Волокнистые сердечники, керамические сердечники и сердечники из металлической сетки могут вести себя по-разному при одинаковых номинальных размерах валика.
Сам по себе материал сердечника недостаточен для прогнозирования усилия закрывания; плотность сердечника, геометрия, конструкция проволоки, натяжение чехла и размер валика также имеют значение.
Волокнистые и керамические сердечники
Сердечники на волокнистой основе могут рассматриваться там, где требуется неметаллические внутренняя конструкция. Их поведение при сжатии зависит от типа волокна, плотности и конструкции.
Керамический сердечник не следует автоматически называть веревочным сердечником, если сам внутренний компонент не изготовлен в виде веревки.

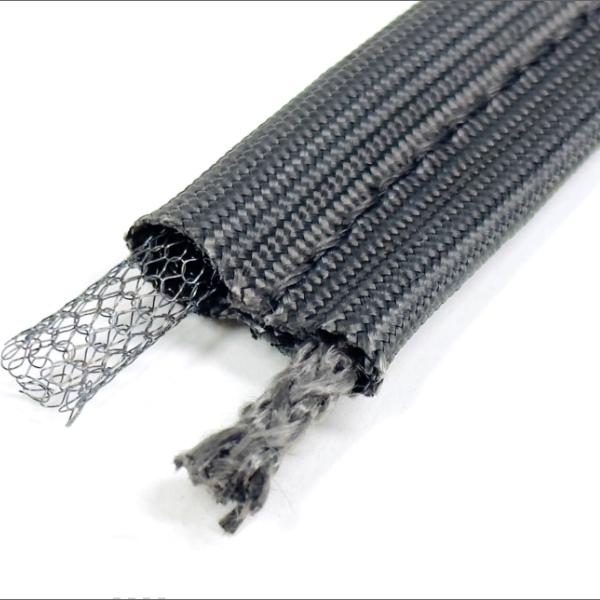

Сердечники из сетки из нержавеющей стали
Сетка из нержавеющей стали может обеспечивать внутреннее металлическое армирование. Ее поведение зависит от сплава, диаметра проволоки, геометрии трикотажного полотна или сетки и плотности.
Ее следует оценивать в предполагаемых условиях сжатия и температуры, а не предполагать наличие у нее одной универсальной характеристики восстановления.
Полые металлические сердечники
Полый металлический сердечник имеет структуру с открытым центром, которая обеспечивает пространство для деформации. Он может рассматриваться там, где соединение требует иной реакции на сжатие или имеет ограниченное усилие закрывания.
Для реальной конструкции необходимо проверить допустимый диапазон сжатия и устойчивость к необратимому смятию.
Сердечники Inconel
Конструкции с сердечником Inconel могут оцениваться в случаях, когда само металлическое армирование должно работать в тяжелых температурных условиях.
Сплав и конструкцию сетки следует указывать, если они известны. Высокотемпературный сердечник не делает автоматически всю прокладку пригодной для каждого технологического газа или воздействия.
Конструкция прокладок для систем контроля загрязнений: давление и утечки — это разные требования
Текстильная тадпол-прокладка обеспечивает сжимаемый контактный профиль, однако наличие валика не определяет конкретный класс утечки.
Оборудование для контроля загрязнений может иметь определенные требования к герметичности технологического процесса, выбросам или давлению. Они должны быть заявлены проектировщиком оборудования и подтверждены на уровне соединения.
Для фланца воздуховода или панели доступа укажите расчетный перепад давления, допустимую утечку, температуру газа и метод испытаний. Также определите, предназначена ли прокладка только для уплотнения статических соединений или она подвергается многократному перемещению.
Там, где герметичность в отношении выбросов имеет критическое значение для безопасности или нормативных требований, выбранная прокладка должна быть частью надлежащим образом спроектированного и испытанного соединения
