Тканый пара-арамидный рукав против плетенного арамидного рукава: какую структуру вам следует выбрать?

Рукав может отлично выглядеть на рулоне и при этом оказаться неподходящим для узла. Он может подойти по размеру к шлангу, но не проходить через штуцер. Он может надеваться на соединитель и при этом оставлять открытый узор нитей на рабочем диаметре. Образец, выглядящий плоским, также можно спутать с обмоткой, хотя на самом деле это замкнутая трубка.

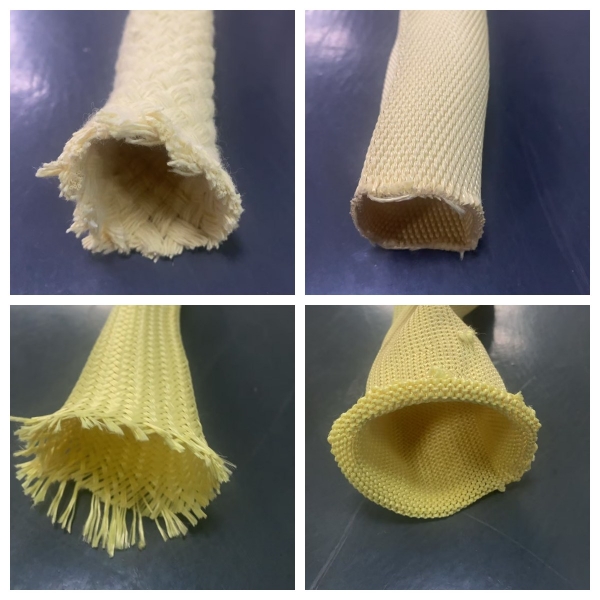

При сравнении тканого пара-арамидного рукава с плетеным арамидным рукавом, начните с формы в установленном виде, самого крупного компонента, через который должен пройти рукав, и требуемого покрытия в точке контакта. Конструкция влияет на посадку, но ни «тканый», ни «плетеный» типы сами по себе не определяют класс устойчивости к порезам или истиранию.

Плоское тканое исполнение не означает открытую сторону

В тканом рукаве используются переплетенные продольные и поперечные нити. Изделие трубчатой тканой структуры может лежать плоско в порожнем состоянии, что делает его похожим на ленту. Однако его полая внутренняя часть позволяет шлангу, трубке или пучку кабелей проходить через него.

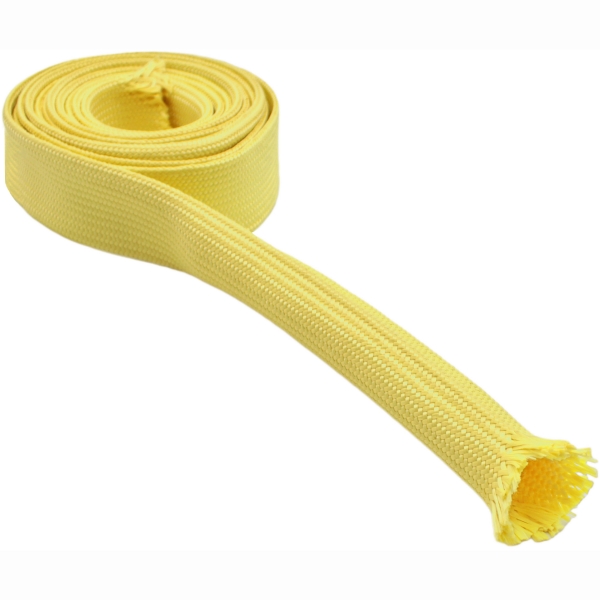

Рукав PKFiresleeve тканый пара-арамидный рукав имеет такую плоскую полую конструкцию и может изготавливаться в виде плоских полос шириной от 10 мм до 500 мм. Этот размер описывает пустой рукав в плоском сложенном состоянии. Он не описывает его внутренний диаметр или ширину компонента, который он сможет вместить.

Это различие имеет значение при монтаже. Закрытый трубчатый рукав необходимо нанизывать через доступный конец. Это не обмотка с боковым доступом, и его плоский внешний вид не означает, что его можно раскрыть по всей длине вокруг уже подключенного шланга.

Плетеные рукава меняют форму за счет смещения нитей

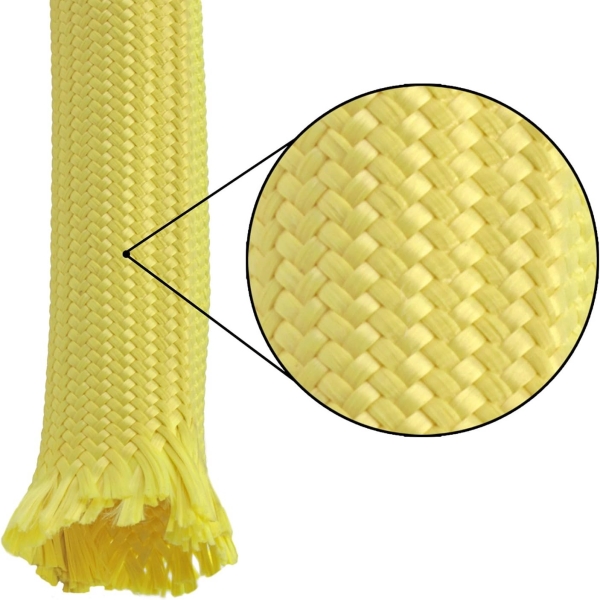

В трубчатой оплетке нити пересекаются под определенными углами вокруг рукава. Растягивающаяся оплетка меняет диаметр по мере изменения углов этих нитей. Увеличение диаметра обычно уменьшает доступную длину рукава; вытягивание рукава по длине обычно уменьшает его диаметр.

Это изменение текстильной геометрии, а не свидетельство того, что арамидное волокно тянется подобно эластичной нити. Диапазон полезного расширения относится к конкретной конструкции рукава. Его нельзя предполагать на основе другого плетенного материала или исключительно на основе номинального диаметра.

Для выбора плетеного варианта ознакомьтесь с арамидный плетеный рукав для защиты шлангов и кабелей. Проверьте как соответствие размеру наибольшего монтажного элемента, так и покрытие нитями после того, как рукав уляжется на защищаемый компонент.

Сравните рукава в их рабочем состоянии

Ширина в плоском состоянии не равна диаметру шланга

Для идеальной тонкостенной нерастягивающейся трубки окружность примерно в два раза превышает ее ширину в плоском состоянии. Это дает полезную геометрическую отправную точку:

Эквивалентный круговой диаметр ≈ (2 × ширина в плоском состоянии) ÷ π

Например, трубка размером 50 мм в плоском состоянии имеет идеальный эквивалентный круговой диаметр примерно 31,8 мм, а не 50 мм.

Это геометрическая иллюстрация, а не рекомендация по размеру защитной оболочки. Она не учитывает толщину стенки, геометрию сгибов, производственные допуски и монтажный зазор. Реальную тканую защитную оболочку необходимо проверять на соответствие полезному внутреннему проходному сечению и фактическому узлу в сборе.

Для некруглого пучка кабелей или шлангов фиксируйте его поперечное сечение и периметр, а не рассматривайте его наибольший размер как диаметр. Широкий плоский пучок и круглый шланг одинаковой максимальной ширины не требуют одинакового периметра защитной оболочки.

Фитинг может определять размер

Рассмотрим гипотетический узел шланга с внешним диаметром шланга 25 мм и максимальным диаметром фитинга 40 мм. При том же идеальном допущении о тонкой стенке сам шланг соответствует примерно 39,3 мм ширины в плоском состоянии. Фитинг соответствует примерно 62,8 мм без учета каких-либо монтажных припусков.

Заказ исключительно по диаметру шланга может поэтому привести к созданию защитной оболочки, которая не сможет пройти через фитинг. И наоборот, защитная оболочка, выбранная только для прохождения через фитинг, может оставить вокруг шланга больше свободного пространства, чем допускает область применения.

Устраните это противоречие перед оформлением заказа. Установите, выполняется ли монтаж до установки концевых фитингов, может ли готовый фитинг пройти через выбранную защитную оболочку или требует ли узел конструкции с боковым доступом, указанной отдельно.

Для гидравлических проектов используйте плетеная защитная оболочка для шлангов из кевлара в качестве образца изделия и укажите размеры фитингов вместе с внешним диаметром шланга. На фотографии или чертеже должны быть видны угловые элементы, стопорные элементы и другие выступающие части, а не только размер проходного сечения фитинга.

Какая конструкция к какому случаю относится в предварительном списке

Определенный профиль пучка с контролируемым доступом с торца

Оцените плоскую тканую арамидную защитную оболочку, когда узел имеет известное поперечное сечение и защитная оболочка может быть установлена с доступного торца. Укажите ширину по фактическому периметру пучка, затем осмотрите образец на предмет лишних складок, локальных уплотнений и нежелательного смещения. Полая тканая конструкция не ограничивается плоскими компонентами; пригодность зависит от посадки.

Круглая сборка с переходами диаметра

Оцените расширяемую плетеную арамидную защитную оболочку, когда для установки требуется изменение диаметра защитной оболочки в пределах задокументированного диапазона. Включите в испытание наибольший переход. После установки проверьте, остается ли оплетка надлежащим образом покрытой на самом большом участке и достаточно ли длины на обоих концах.

Движущаяся кабельная трасса с изгибами и ответвлениями

Ни одна из конструкций не должна утверждаться только на основе прямого стационарного образца. Проверьте предполагаемые положения изгибов, доступ к ответвлениям и точки фиксации при оценке узла. Если требуется иная реакция текстиля, трикотажная арамидная защитная оболочка может быть рассмотрена как отдельный вариант, а не предполагаться, что тканая или плетеная конструкция обязана подходить для любой трассы.

Плотный внешний вид не является показателем эксплуатационных характеристик

Компактная поверхность может быть полезна в точке контакта, но фотография не может определить срок службы. Тип нити, размер нити, плотность конструкции, толщина стенки, отделка и установленная посадка — все это важно для сравнения.

Запросите сравнительные данные в соответствующих условиях. Зафиксируйте контактную поверхность, приложенную нагрузку, ход, характер движения и критерий отказа. Тестирование одной защитной оболочки свободно на небольшой оправке и другой туго на более крупном компоненте не позволяет изолировать влияние конструкции.

Аналогичным образом, «устойчивый к порезам» не означает защиту от порезов. Устраните предотвратимый контакт с острыми краями посредством правильной прокладки, защиты кромок или поддержки, а не полагайтесь только на защитную оболочку. Рассматривайте локализацию гидравлического распыления, ограничение биения шланга, электроизоляцию и защиту персонала как отдельные квалификационные требования; не выводите их из описания арамидного материала.

Утверждайте посадку, покрытие и фиксацию вместе

Запросите образец узла, а не утверждайте только свободный образец ткани. Оценка должна дать ответы на пять практических вопросов:

1. Можно ли ее установить? Подтвердите прохождение через фактические концевые элементы без применения силы или повреждения текстиля.
2. Покрыта ли контактная зона?Осмотрите установленную поверхность в местах предполагаемого трения или соскабливания, включая внешнюю сторону изгибов.
3. Остается ли она на своем месте?Проверьте, не допускает ли предложенное крепежное приспособление смещения или не создает ли оно точку сосредоточенного давления.
4. Достаточна ли имеющаяся длина?Измеряйте покрытие после монтажа и в требуемых положениях сборки, а не только на рулоне.
5. Доступна ли она для осмотра?Сохраняйте доступ к соединениям, маркировке и зонам, включенным в план технического обслуживания.

Выполните первоначальные проверки посадки на изолированном оборудовании без давления. Любая оценка условий эксплуатации должна соответствовать утвержденным производителем оборудования процедурам безопасности и испытаний.

Укажите метод измерения в спецификации закупки

Заказ, в котором указано лишь «арамидный рукав, 50 мм», оставляет слишком много простора для интерпретации. Укажите, означает ли значение 50 мм ширину в плоском состоянии, номинальный внутренний диаметр или другое согласованное измерение.

Для тканого рукава определите, как измеряется ширина и находится ли образец в свободном состоянии или под заданным легким натяжением. Для оплетки определите номинальный размер, предполагаемый рабочий диаметр и требуемое покрытие в установленном виде. Включите покрываемую длину, требования к обработке концов, последовательность сборки и утвержденный эталонный образец.

Отдельно подтвердите состав нити и наличие какого-либо покрытия или отделки. Если в спецификации закупки требуется волокно марки Kevlar, запросите прослеживаемость материала: общее описание «пара-арамид» само по себе не определяет бренд волокна.

Для индивидуального плоского тканого арамидного рукава для шлангов Kevlar, отправьте в PKFiresleeve запрошенную ширину в плоском состоянии, размеры компонента, профиль крупнейшего фитинга, покрываемую длину и количество. Приложите чертеж прокладки или образец, если посадку трудно описать словами. Это обеспечивает более четкую основу для отбора образцов и составления коммерческого предложения, чем одно лишь наименование материала.

Вопросы о посадке тканых и плетеных арамидных рукавов

Может ли плоский тканый рукав защитить круглый шланг?

Да, при условии, что его полезное отверстие и посадка в установленном виде подходят для шланга. Термин «плоский» описывает форму пустого рукава в сложенном виде, а не требование о том, что защищаемый компонент должен быть плоским.

Можно ли заменять равные номинальные размеры между ткаными и плетеными рукавами?

Не без проверки определений измерений. Ширина в плоском состоянии и номинальный диаметр — это разные размеры, а посадка оплетки также зависит от ее заданного рабочего диапазона.

Доказывает ли проход через фитинг, что рукав подходит?

Нет. Зазор при монтаже — это лишь одна из проверок. Рукав также должен обеспечивать требуемое покрытие, зафиксированное положение и длину на шланге или кабеле во время предполагаемого использования.

Какая конструкция обеспечивает лучшую защиту от истирания?

Ответ требует сравнения готовых рукавов в соответствующих условиях контакта и движения. Тканые и плетеные — это описания конструкции, а не самостоятельные классы эксплуатационных характеристик.
