Гидравлические шланги, установленные вблизи двигателей, компонентов выхлопной системы, печей, литейного оборудования или других горячих механизмов, подвергаются иному типу риска, чем шланги, подверженные только механическому истиранию. Высокое лучистое тепло может ускорить старение резины, прямое пламя может повредить оболочку шланга, а брызги расплавленного металла могут вызвать внезапное локальное термическое повреждение.
Для таких условий эксплуатации огнезащитный рукав для гидравлического шланга обеспечивает дополнительный тепловой барьер вокруг шланга. Наиболее распространенная конструкция сочетает в себе изоляционный рукав из стекловолокна с внешним покрытием из силиконовой резины, создавая гибкий защитный слой для требовательных гидравлических систем.
В этом руководстве объясняется, как выбрать правильный огнезащитный рукав для гидравлического шланга, как определить подходящий размер рукава и какие условия эксплуатации следует учитывать перед выбором огнестойкого рукава.
Для получения информации о технических характеристиках продукции, результатах испытаний и вариантах OEM см. BSTFLEX Hydraulic Hose Protection Fire Sleeve. Для ознакомления с другими конструкциями и вариантами огнезащитных рукавов посетите ассортимент BSTFLEX Fire Sleeves.
Гидравлический шланг может быть рассчитан на работу в условиях высокого давления и агрессивной рабочей среды, но при этом оставаться уязвимым к внешнему нагреву. Фактические условия эксплуатации во многом зависят от прокладки шланга.
Линия, расположенная вдали от источника тепла, может нормально работать годами. Тот же шланг, проложенный рядом с выпускным коллектором, стенкой печи, горячим технологическим трубопроводом или зоной расплавленного металла, может подвергаться постоянному лучистому нагреву, который повышает температуру оболочки шланга и системы армирования.
К распространенным внешним опасностям относятся:
Поэтому огнезащитный рукав для гидравлического шланга используется в качестве внешнего защитного слоя. Он не заменяет правильный выбор шланга, его прокладку или проектирование системы. Вместо этого он добавляет тепловую и механическую защиту там, где невозможно полностью исключить воздействие окружающей среды.

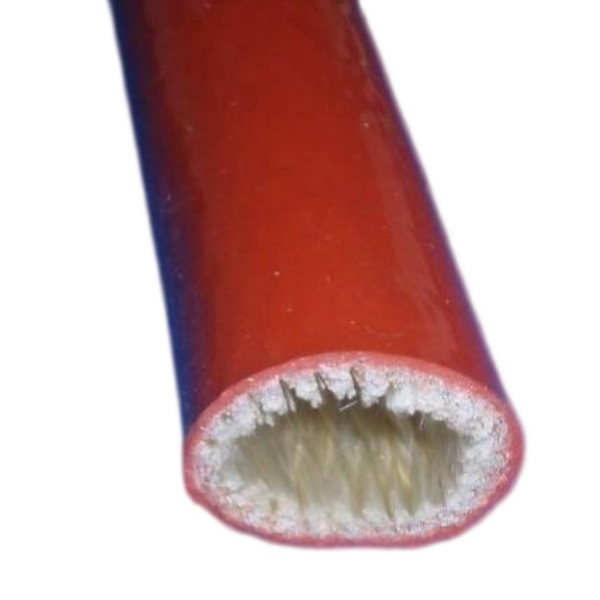

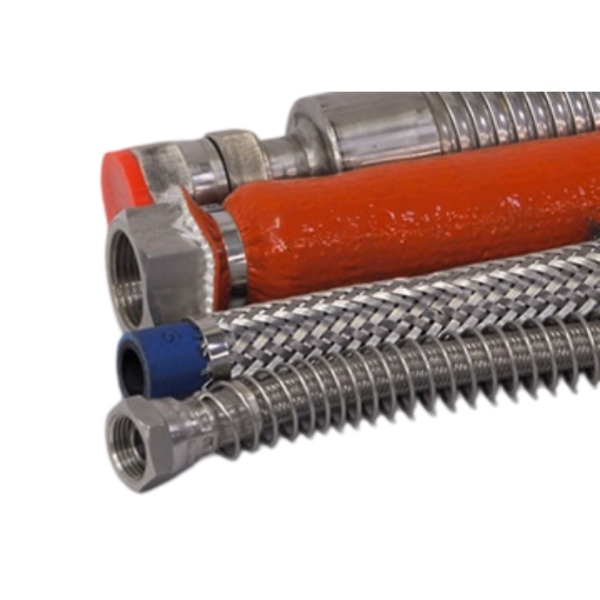

Типичный огнезащитный рукав состоит из высокотемпературной подложки из стекловолокна, покрытой силиконовой резиной. Каждый слой выполняет свою функцию.
Структура из стекловолокна создает основной изоляционный корпус рукава. Его толщина и текстильная конструкция помогают уменьшить теплопередачу между внешней средой и гидравлическим шлангом под ним.
Силиконовое покрытие обеспечивает гибкую внешнюю оболочку, которая помогает рукаву выдерживать суровые промышленные условия. В зависимости от конкретной конструкции и квалификации огнезащитного рукава, он может способствовать устойчивости к воздействию пламени, загрязнению маслом, истиранию и брызгам расплавленного металла.
Это сочетание объясняет, почему огнезащитный рукав из стекловолокна с силиконовым покрытием широко используется для гидравлических шлангов, топливопроводов, маслопроводов, кабелей и других компонентов, расположенных в зонах с высокой температурой.
Не каждый рукав для гидравлического шланга предназначен для защиты от одной и той же опасности.
| Требование к защите | Типичный подход к выбору рукава |
|---|---|
| Общее трение и истирание | Текстильный рукав для шланга, устойчивый к истиранию |
| Острый или сильный механический контакт | Усиленная механическая защита |
| Лучистое тепло | Термостойкий или огнеупорный рукав |
| Воздействие пламени | Сертифицированный огнестойкий рукав |
| Брызги расплавленного металла | Высокотемпературный огнеупорный рукав с силиконовым покрытием, разработанный для соответствующих условий эксплуатации |
| Тепло и абразивный износ | Огнеупорный рукав, выбранный с учетом надлежащей конструкции стенок и механической прочности |
Важно отметить, что теплозащита гидравлических шланговдолжна выбираться в соответствии с основным риском выхода из строя. Легкий абразивостойкий рукав не следует автоматически считать огнеупорным, а огнеупорный рукав не должен выбираться только по внешнему виду или цвету.
Для промышленных покупателей и инженеров выбор рукава должен начинаться с условий применения, а не с диаметра, указанного в каталоге.
Определите, откуда исходит тепловая нагрузка.
Примеры включают:
Лучистое тепло, прямой контакт с поверхностью, воздействие пламени и брызги расплавленного металла — это разные виды опасностей. Их нельзя рассматривать как одну и ту же спецификацию.
Обычно следует учитывать как минимум две температуры:
Не выбирайте рукав, ориентируясь только на самую высокую температуру, указанную в каталоге. Продолжительность, источник тепла, расстояние от источника, поток воздуха, конструкция шланга и геометрия установки — все это влияет на фактические характеристики.
Горнодобывающее оборудование, сталелитейные заводы, литейные цеха и другие тяжелые промышленные системы могут требовать большего, чем просто защита от лучистого тепла.

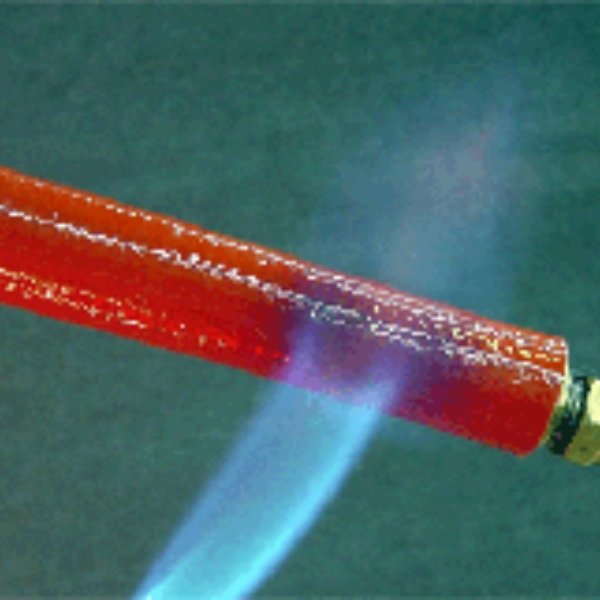

Там, где важна огнестойкость или защита от брызг расплавленного металла, запрашивайте соответствующие отчеты об испытаниях и подтверждайте, что выбранный огнестойкий рукав для гидравлического шлангабыл оценен на соответствие требуемым условиям эксплуатации.
BSTFLEX предлагает огнеупорные рукава для гидравлических шлангов, подкрепленные различной документацией о сторонних испытаниях и соответствии стандартам. Конкретные отчеты должны соответствовать проекту заказчика, а не предполагать, что каждая конструкция рукава имеет идентичную сертификацию.
Огнезащитные рукава, установленные на гидравлических системах, часто эксплуатируются в условиях, где могут присутствовать масляный туман, гидравлическая жидкость или топливо.
Поэтому рукав следует оценивать как комплексную защитную систему, а не просто как высокотемпературный текстиль. Для промышленного применения устойчивость к воздействию ожидаемых жидкостей может быть важной составляющей долгосрочной эффективности.
Тепло часто является не единственной проблемой.
Гидравлические шланги на экскаваторах, погрузчиках, горнодобывающем оборудовании, сельскохозяйственной технике и промышленном оборудовании постоянно перемещаются во время работы. Рукав может тереться о:
Если воздействие тепла и истирания является сильным, укажите это при запросе коммерческого предложения. Конструкция, толщина и способ установки рукава, возможно, потребуют соответствующей корректировки.
Правильный подбор размера — один из важнейших этапов выбора огнезащитного рукава.
Рукав подбирается в соответствии с внешним диаметром той части шланга в сборе, которую необходимо защитить, а не просто в соответствии с номинальным проходом гидравлического шланга.
Измерьте внешний диаметр готового шланга, включая любую конструкцию покрытия, которая остается внутри огнезащитного рукава.
Не предполагайте, что два шланга с одинаковым номинальным внутренним диаметром будут иметь идентичные внешние диаметры. Конструкция стенок шланга различается у разных производителей и в зависимости от классов давления.
Трубчатый огнезащитный рукав должен иметь возможность надеваться на компонент во время сборки.
Если на шланге уже установлены крупные концевые фитинги, внешний диаметр фитинга может быть значительно больше внешнего диаметра шланга. Это может повлиять на установку.
Существует два распространенных подхода:
BSTFLEX также производит съемные конструкции огнезащитных рукавов для модернизации оборудования, где обычные трубчатые рукава трудно установить.
Рукав должен надеваться на шланг без чрезмерного сжатия. В то же время неоправданное увеличение размера рукава может привести к образованию лишнего материала, помешать прокладке и затруднить фиксацию готового узла.
Правильный зазор зависит от:
Для OEM-проектов предоставление фактического внешнего диаметра шланга и размеров фитингов является более надежным, чем указание только условного обозначения шланга (dash number).
| Информация о проекте | Пример того, что необходимо предоставить |
|---|---|
| Наружный диаметр гидравлического шланга | Фактический измеренный наружный диаметр |
| Длина шланга, требующая защиты | Длина защищаемого участка или готового отрезка |
| Наружный диаметр фитинга | Требуется, если рукав должен проходить поверх установленных фитингов |
| Постоянная температура | Нормальная рабочая среда |
| Источник тепла | Выхлопная система, печь, расплавленный металл, двигатель, технологическая линия и т. д. |
| Тип воздействия | Лучистое тепло, пламя, брызги или близость к горячей поверхности |
| Условия установки | Новый узел шланга или модернизация |
| Количество | Прототип, серийное производство или годовая потребность OEM |
Предоставление этой информации позволяет производителю огнезащитных рукавов рекомендовать более подходящую конструкцию и диаметр, вместо того чтобы полагаться на предположения о стандартном размере.
Гидравлические линии могут работать рядом с двигателями, горячими компонентами и в сложных механических условиях. Огнестойкая защита шлангов может быть предусмотрена там, где присутствуют опасности воздействия тепла и пламени.
Экскаваторы, погрузчики, краны и другая мобильная техника сочетают в себе высокое гидравлическое давление с вибрацией, движением, теплом двигателя и ограниченным пространством для прокладки.
Эти области применения могут включать воздействие лучистого тепла, пламени и брызг расплавленного металла. При выборе рукава следует учитывать как тепловое воздействие, так и соответствующие требования к испытаниям.
Гидравлические линии, проложенные рядом с печами, сушилками, горячим технологическим оборудованием и нагретыми трубопроводами, могут потребовать локальной тепловой защиты, даже если остальная часть гидравлической системы работает при умеренной температуре окружающей среды.
Гидравлические, масляные и жидкостные линии, проложенные рядом с компонентами выхлопной системы, могут получить преимущество от дополнительной теплоизоляции в тех случаях, когда изменение маршрута или только физические тепловые экраны не обеспечивают достаточной защиты.
Мобильные гидравлические системы часто работают вблизи двигателей и при постоянном механическом движении, поэтому правильная прокладка шлангов и внешняя защита важны для надежности обслуживания.

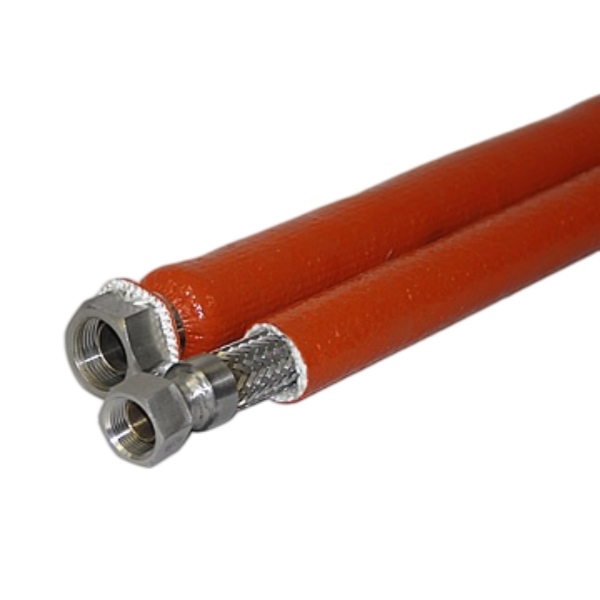

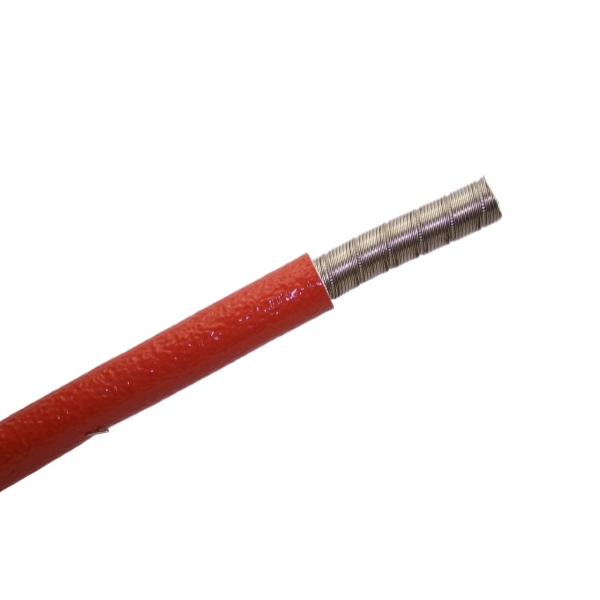

Обычный трубчатый огнезащитный рукав хорошо подходит при производстве новых шлангов, так как его можно установить до завершения сборки узла.

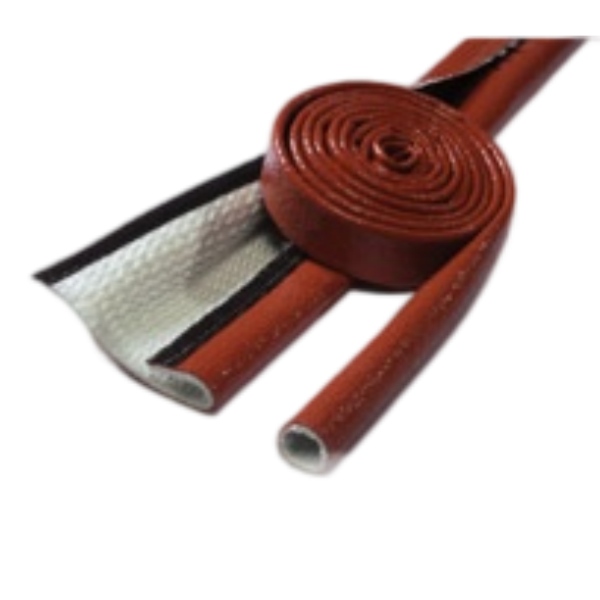

Оборачиваемая или съемная конструкция становится полезной, когда:
В этих случаях конструкции огнезащитных рукавов на липучках или другие открывающиеся варианты могут упростить установку при модернизации.
Защитный рукав должен быть частью общей конструкции гидравлической системы, а не ее заменой.
По возможности сначала уменьшите опасность за счет:
Тогда огнеупорный рукав для гидравлического шлангастановится дополнительным защитным слоем от неизбежного внешнего воздействия.
Для нового проекта OEM или индивидуальной защиты гидравлических шлангов предоставьте как можно больше следующей информации:
Эта информация особенно полезна для сборщиков гидравлических шлангов OEM, производителей тяжелого оборудования и проектов по промышленному техническому обслуживанию, где рукав должен соответствовать конкретной установке.
BSTFLEX производит огнеупорные рукава из стекловолокна с силиконовым покрытием для защиты гидравлических шлангов, кабелей, трубок и линий подачи жидкости. Доступны стандартные и индивидуальные конструкции для промышленного применения и OEM-производителей.
Этот огнеупорный рукав для защиты гидравлического шлангапредназначен для гидравлических систем, подвергающихся воздействию высоких температур, пламени, брызг расплавленного металла, абразивного износа и сложных промышленных условий эксплуатации.
Для проектов, требующих других конструкций рукавов, методов установки или специализированных решений, ознакомьтесь с полным ассортиментом огнеупорных рукавов.
Правильный выбор рукава зависит от источника тепла, постоянной рабочей температуры, воздействия пламени или брызг, движения шланга, воздействия жидкости, метода установки и требуемой сертификации. Огнеупорный рукав из стекловолокна с силиконовым покрытием обычно используется там, где требуется защита от тепла и пламени.
Начните с фактического внешнего диаметра гидравлического шланга, а не только с номинального внутреннего диаметра или размера в дюймах. Также учитывайте внешний диаметр фитинга, геометрию изгиба и то, будет ли рукав установлен до или после завершения сборки шланга.
Да, но метод установки имеет значение. Трубчатый рукав обычно должен надеваться на шланг. В тех случаях, когда фитинги препятствуют этому или отсоединение шланга нежелательно, более практичным может быть оборачиваемый или съемный противопожарный рукав.
Противопожарный рукав может обеспечить дополнительную механическую защиту, но необходимую конструкцию следует выбирать в соответствии с фактической степенью истирания. В условиях сильного механического износа может потребоваться другая или дополнительная система защиты шлангов.
Противопожарный рукав не следует рассматривать просто как водонепроницаемое покрытие. Его основная функция — защита от тепла, пламени и воздействия окружающей среды. Если требованием проекта является герметизация от воды, необходимо отдельно рассмотреть метод полной установки и обработки концов.
Да. BSTFLEX поддерживает различные диаметры, длины, конструкции, цвета и требования OEM. Клиенты могут предоставить чертежи, размеры шлангов, условия эксплуатации или образцы для оценки.
Если вы выбираете теплозащиту для гидравлических шлангов для горнодобывающего оборудования, строительной техники, сталелитейной промышленности, автомобильных систем или промышленного гидравлического оборудования, отправьте в BSTFLEX наружный диаметр шланга, рабочую температуру, источник тепла, требуемую длину и условия установки.
Наша команда может оценить применение и порекомендовать подходящий огнестойкий рукав для гидравлического шланга, стандартного размера или индивидуальной конструкции.
Запросите технический паспорт, отчет об испытаниях, образец или коммерческое предложение OEM от BSTFLEX.
