Герметизация и зажим концов огнестойких чехлов: детали установки для сборки шлангов

Концы защитного огнеупорного чехла выполняют две разные задачи: защита открытого текстильного края и удержание чехла в заданном положении. Торцевая уплотнительная лента и крепежный хомут могут работать вместе, но они не являются взаимозаменяемыми. Ни то, ни другое не служит средством ремонта протекающего шланга или фитинга.

Для сборщика шлангов полезная деталь заделки огнеупорного чехла определяет, где заканчивается чехол, как обрабатывается обрезной край и где располагается крепежная лента. Эти детали должны быть согласованы до начала производства, а не оставлены на усмотрение установщика в конце работы.

Это руководство посвящено отделке концов чехлов из стекловолокна с силиконовым покрытием в ассортименте огнеупорных чехлов BSTFLEX fire sleeve range. Используйте его для подготовки монтажного чертежа и контрольного списка проверки. Утвержденные инструкции для конкретного шланга, чехла и комплектующих имеют приоритет над общим руководством.

Торцевая уплотнительная лента и хомуты для огнеупорного чехла выполняют разные функции

Разделение этих функций предотвращает две распространенные ошибки при составлении спецификаций: рассмотрение тугой ленты в качестве полного концевого уплотнения или предположение, что слой ленты заменяет необходимый механический фиксатор.

Для чего нужна силиконовая лента для заделки концов огнеупорного чехла?

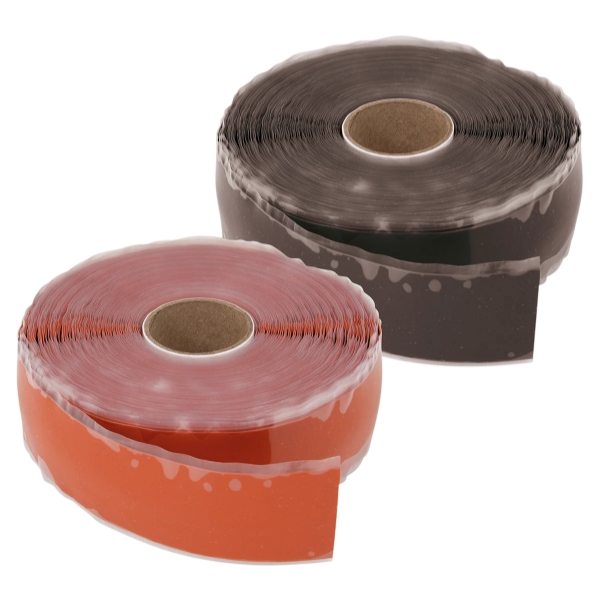

Лента BSTFLEX Silicone Firesleeve Tape представляет собой самовулканизирующееся силиконовое резиновое изделие. Ее перекрывающие друг друга слои соединяются без использования чувствительного к давлению клея. Она предназначена для локальной герметизации и армирования в составе системы огнеупорного чехла, а не в качестве замены изолирующего чехла.

На обрезанном конце лента образует отделочный слой поверх указанного участка кромки. Не воспринимайте эту локальную обработку как доказательство того, что вся сборка является водонепроницаемой, герметичной под давлением или пригодной для удержания разрыва шланга. Это отдельные требования.

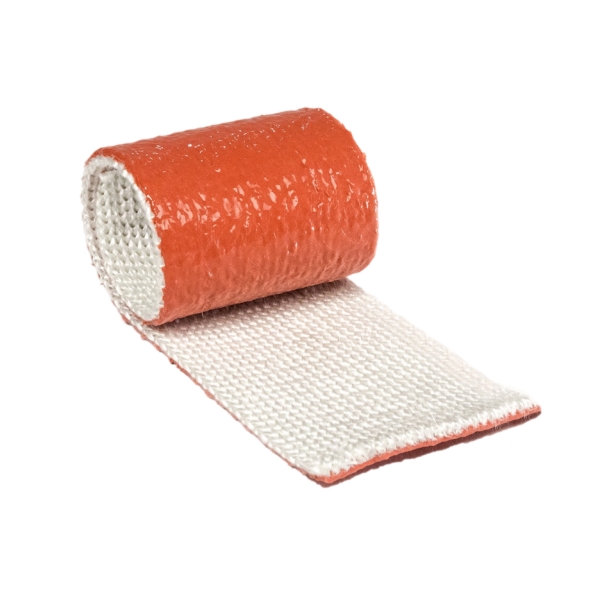

Также отличайте самовулканизирующуюся силиконовую ленту от стекловолоконной ленты с силиконовым покрытием. Последняя содержит текстильное армирование и имеет другую конструкцию изделия. В заказе на покупку, где указано только «красная огнеупорная лента», материал остается неопределенным.

Определите место заделки до разрезания чехла

Отметьте начало и конец требуемого термозащитного покрытия на чертеже в сборе со шлангом. Затем определите допустимые зоны герметизации и фиксации относительно фитинга. Не используйте произвольное расстояние от конца шланга в качестве замены этой детали.

Там, где утвержденная конструкция надевает чехол поверх патрубка фитинга, определите, насколько далеко он простирается и где расположен фиксатор. Обеспечьте доступ к резьбе, уплотнительным поверхностям, зонам для работы гаечным ключом и элементам контроля в соответствии с инструкциями по сборке. Не перекрывайте компонент, который должен вращаться, жестко зафиксированной заделкой.

Установите отрезанную длину чехла исходя из предполагаемой схемы монтажа. Проверьте его посадку по трассе перед отделкой обоих концов. Таблица размеров огнеупорного чехла и руководство по зазорам фитингов охватывает отдельные проверки внешнего диаметра шланга и прохода фитинга.

Подготовка узла и обрезанного края

Создание безопасных условий труда

Для оборудования, находящегося в эксплуатации, соблюдайте процедуру его отключения и изоляции энергии. Контролируйте накопленную гидравлическую, механическую и тепловую энергию и проверяйте безопасность условий перед началом работы. Остановка одного только насоса не является полноценной проверкой изоляции.

Проверьте протекающий или поврежденный шланг перед добавлением защиты. Лента для заделки концов не должна скрывать неустраненный дефект. Держите руки подальше от соединений под давлением и никогда не ослабляйте фитинг, чтобы определить, осталось ли давление.

Выполнение контролируемого разреза

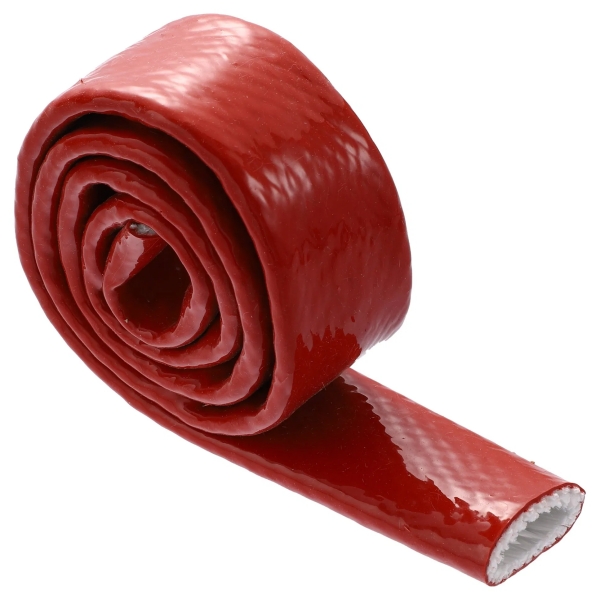

Огнеупорный чехол из оплетенного стекловолокна с силиконовым покрытием EFRS braided silicone fiberglass fire sleeve можно резать ножницами. Поддержите материал и разрежьте его до указанной длины с помощью подходящих острых ножниц. Предпочтительно выполнять резку на рабочей поверхности перед установкой, а не подносить лезвие к шлангу под ним.

Осмотрите кромку перед ее герметизацией. Удалите незакрепленный мусор от резки, не вытягивая нити из защитной оболочки. Не обжигайте кромку и не наносите неразрешенный клеящий состав для придания ей аккуратного вида. Поврежденный конец должен быть исправлен в пределах утвержденной длины и требований к доработке.

Проверьте последовательность монтажа

Некоторые инструкции по сборке требуют обработки кромок до установки защитной оболочки, в то время как другие определяют операцию финишной обработки после нее. Установите последовательность для выбранной системы. Не заменяйте утвержденную жидкую обработку конца на ленту и не меняйте местами положение ленты и хомута без предварительного рассмотрения такой замены.

На новом шланговом узле держите защитную оболочку на расстоянии от инструмента для сборки фитингов до тех пор, пока утвержденный технологический процесс не потребует ее перемещения. На готовом узле остановите работу, если защитная оболочка не может пройти через фитинг без повреждений. Герметизация концов не может исправить неподходящий размер защитной оболочки.

Как наносить самовулканизирующуюся огнестойкую ленту на конец

Начинайте с чистой и сухой зоны нанесения. Используйте только тот метод очистки, который совместим со шлангом, защитной оболочкой и лентой. Устраните источник любого масляного загрязнения перед обмоткой этой зоны.

Следуйте инструкциям выбранной ленты в отношении натяжения и перекрытия. Поддерживайте контакт между последующими слоями и прижимайте их друг к другу. При изменении диаметра проверьте на наличие складок или обмотки, перекрывающей зазор вместо повторения формы поверхности. Завершите работу над определенной зоной кромки, не перекрывая рабочие элементы фитинга.

Не копируйте фиксированный процент перекрытия, количество витков или время ожидания с другой ленты. Укажите применимые значения и условия допуска к эксплуатации в рабочей инструкции. Свойство самовулканизации не означает, что каждая марка имеет одинаковые требования к применению.

Технический обзор силиконовой огнестойкой лентыописывает вспомогательную роль продукта и общий метод его применения. Запросите дополнительные сведения о техпроцессе, необходимые для предлагаемого оконцевания.

Где следует устанавливать хомут для огнестойкого чехла?

Располагайте хомут только в зоне удержания, указанной для данного узла. Соединительная муфта может определять это положение в утвержденной конструкции; это не является универсальной инструкцией для каждого конца шланга. Не переносите ленту на неподдерживаемый гибкий участок просто потому, что до него проще дотянуться.

Для сборочного чертежа OEM укажите опору под лентой, ее ширину и расстояние до фиксированного ориентира. Также покажите, располагается ли лента поверх ленточного материала, рядом с ним или в другом разрешенном положении. Эти детали делают готовую сборку пригодной для осмотра.

Подбирайте крепеж под внешние размеры готовой оконцовки, включая гильзу и любую ленту под хомутом. Внутренний диаметр шланга не является спецификацией для определения размера хомута. Используйте предназначенный монтажный инструмент и требования поставщика крепежа по натяжению или крутящему моменту; не существует единого значения затяжки для всех хомутов термочехлов.

После установки проверьте на отсутствие порезов, защемлений, смещенных слоев и острых выступающих элементов крепежа. Не заменяйте хомут пластиковой кабельной стяжкой общего назначения, проволокой или другим хомутом только потому, что он подходит по размеру. Альтернативный вариант должен соответствовать требованиям по фактическому удержанию, температуре и воздействию среды.

Осматривайте готовый конец, а не только цвет ленты

Используйте следующий список в качестве отправной точки при утверждении чертежа и первого образца. Установите измеряемые критерии приемки, если этого требует область применения.

Визуальная проверка не подтверждает класс огнестойкости и не гарантирует устойчивость к определенной жидкости. Если эти свойства необходимы, получите подтверждающие документы для предлагаемой конструкции и монтажа. Не переносите результаты испытаний корпуса защитного рукава в чистом виде на другую готовую заделку без предварительного анализа.

Планирование доступа для осмотра съемных противопожарных рукавов

На открывающемся рукаве учитывайте влияние концевой заделки на будущий доступ. Сплошная обмотка вокруг застежки может препятствовать открытию крышки до тех пор, пока лента не будет удалена. Это может быть допустимо, но в инструкциях по техническому обслуживанию следует указать расходный материал для концевой заделки, подлежащий замене.

Не используйте концевую ленту для компенсации продольного соединения, которое не застегивается должным образом. Сравните варианты монтажа в руководстве по съемным противопожарным рукавам для существующих шлангов, затем определите концевой элемент, который сохраняет необходимый доступ для обслуживания.

Вопросы об отделке концов термочехлов

Может ли обычная изоляционная лента заменить силиконовую ленту для концевой заделки?

Не считайте их взаимозаменяемыми. Укажите требуемый материал и условия применения. Похожий внешний вид или удобная ширина рулона не гарантируют эквивалентное поведение при высокотемпературной заделке термочехла.

Предотвращает ли лента для концевой заделки капиллярное впитывание жидкостей?

Правильно подобранная обработка кромки предназначена для снижения воздействия внешних загрязнений на торец текстильного материала. Ее эффективность зависит от материала, покрытия и условий монтажа. Она не является средством защиты от вытекания жидкости из расположенного под ней шланга.

Нужны ли для каждого термочехла как лента, так и хомут?

Требуемые компоненты определяются утвержденным типом заделки. В некоторых конструкциях указаны конкретная концевая обработка и фиксатор; в других может использоваться иной вариант исполнения. Не пропускайте указанный крепеж только потому, что лента кажется надежной при монтаже.

Можно ли отремонтировать порванный термочехол с помощью ленты?

Не предполагайте, что местная обмотка восстанавливает исходную защиту. Оцените повреждение на предмет соответствия утвержденным критериям ремонта или замены чехла. Замена необходима в тех случаях, когда невозможно подтвердить соответствие требуемому состоянию.

Спецификация концов термочехлов для серийного производства OEM

В повторном заказе следует указывать не только диаметр и цвет чехла. Включите защищенную длину, чертеж фитинга, зону концевой обработки, спецификацию ленты и всю необходимую крепежную фурнитуру. Добавьте рабочую температуру, ожидаемые жидкости, критерии контроля и фотографии готовой сборки.

Для запроса коммерческого предложения на ленту укажите ширину, длину рулона, цвет и количество. Для комплексной оценки чехла и ленты приложите чертеж предлагаемой сборки и соответствующие требования к термостойкости. Это предоставит отделу закупок и производства четкую конфигурацию для утверждения.

BSTFLEX поставляет термочехлы из стекловолокна с силиконовым покрытием и самовулканизирующуюся силиконовую ленту для термочехлов. Запросите технические характеристики продукции, образцы или коммерческое предложение OEM вместе с чертежом концевого элемента, чтобы предложенные материалы можно было оценить как часть полной установки.
