Бесконечная фасонная прокладка тадопл типа «картинная рама»: размеры, углы и изготовление на заказ

Бесконечная уплотнительная прокладка «головастик» в виде рамки для картины — это готовый уплотнительный узел замкнутого контура, изготовленный по периметру оборудования прямоугольной, квадратной, круглой или специальной формы. Вместо поставки только прямых отрезков уплотнения типа «головастик» для резки и стыковки на месте, профиль изготавливается в виде цельной рамы в соответствии с размерами заказчика и ориентацией монтажа.

Замкнутая рама может помочь производителю оборудования (OEM) или группе технического обслуживания контролировать положение валика, геометрию углов и общую посадку перед установкой. Однако слова «бесконечная рама» сами по себе не определяют размеры, материалы, сердечник, конструкцию углов или расположение стыка.

Полная спецификация должна определять базовую линию рамы, профиль валика, крепежный хвост, материал покрытия, конструкцию сердечника, геометрию углов, пространство для сжатия и условия эксплуатации.

BSTFLEX производит нестандартные прокладки-головастики и высокотемпературные уплотнения-головастики для промышленных печей, обжиговых печей, термокамер и оборудования OEM. Профили замкнутой рамы могут быть разработаны на основе чертежей заказчика, замеров оборудования или утвержденных образцов.

Что такое бесконечная уплотнительная прокладка «головастик» в виде рамки для картины?

Стандартный линейный уплотнитель «головастик» обычно поставляется в виде прямой длины или непрерывного рулона. Монтажник отрезает материал и определяет, как будут соединяться углы и концы.

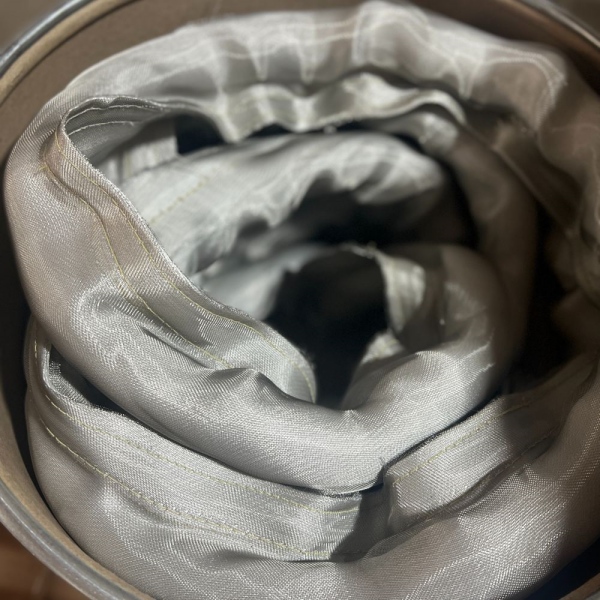

Бесконечная прокладка в виде рамки для картины поставляется в виде готового замкнутого профиля. Для прямоугольной сборки она обычно включает четыре прямых участка и четыре угла, расположенных в соответствии с проемом оборудования.

Готовая рама может изготавливаться для:

• Прямоугольных дверец печей
• Квадратных смотровых панелей печей
• Дверец термокамер
• Инспекционных проемов обжиговых печей
• Люков доступа к котлам
• Панелей доступа к воздуховодам
• Нестандартных корпусов OEM
• Круглых, овальных или нестандартных проемов оборудования

Бесконечная не обязательно означает бесшовная

В этой категории продукции термин «бесконечная» обычно описывает готовую замкнутую форму уплотнения. Его не следует автоматически трактовать как полностью текстильную конструкцию без стыков.

В зависимости от профиля, материалов и метода изготовления рама может содержать одну или несколько инженерно разработанных точек закрытия, сшитых стыков или изготовленных угловых переходов.

Для целей закупки уточните:

• Как закрывается рама
• Где расположен закрывающий стык
• Продолжается ли валик через стык
• Как отделано покрытие на стыке
• Располагается ли стык на прямом участке или возле угла
• Должно ли положение стыка контролироваться на чертеже

Не описывайте изделие как бесшовное, если фактическая утвержденная технология изготовления не подтверждает это утверждение.

Бесконечная рама, кольцевая форма и линейный уплотнитель «головастик»

Эти термины не следует использовать как взаимозаменяемые без чертежа. Прямоугольная рамка и круглое кольцо могут изготавливаться из одних и тех же материалов покрытия и сердечника, но требуют разных геометрических спецификаций.

Выберите одну базу для размеров рамки

Ширина и высота рамки не являются полными, если четко не указана база измерения.

Например, «рамка 800 × 600 мм» может означать:

• Внутренний световой проем
• Внешний край прокладки
• Осевую линию уплотняющей головки
• Внутренний край уплотняющей головки
• Внешний край монтажного хвостика
• Размеры дверцы оборудования, а не прокладки

Эти значения не эквивалентны.

На чертеже выбранная база должна быть показана стрелками и опорными точками. Не просите производителя догадываться о требуемом размере рамки только по размеру проема оборудования.

Указывайте профиль фланцевой уплотнительной прокладки отдельно от размера рамки

Размеры рамки определяют общую геометрию. Поперечное сечение прокладки определяет, как рамка уплотняет и монтируется.

Чертеж поперечного сечения должен включать:

• Высота свободного уплотнения
• Ширина уплотнения
• Диаметр уплотнения в месте круглого сечения
• Ширина хвостика
• Толщина хвостика
• Общая ширина профиля
• Расположение шва
• Ориентация уплотнения
• Ориентация хвостика
• Направление закрывания

Для работ по замене используйте Руководство по измерениям для замены каплевидных уплотнений для записи размеров уплотнения, хвостика, общей ширины, установленного зазора и периметра.

Ориентация уплотнения должна быть указана на чертеже

Готовая рама может быть изготовлена с уплотнением, расположенным в сторону внутреннего проема, в сторону внешнего периметра или вдоль другой линии контакта, специфичной для применения.

Хвостик также может выступать:

• Внутрь к проему
• Наружу от проема
• В сторону горячей зоны
• В сторону холодной зоны
• За удерживающей планкой
• В сформированный монтажный паз

Рама с правильной шириной и высотой все равно может быть непригодна для использования, если уплотнение или хвостик ориентированы в неправильном направлении.

Указывайте горячую сторону, холодную сторону, сторону двери, сторону рамы и направление закрывания на чертеже всякий раз, когда ориентация имеет значение.

Конструкция углов требует отдельного рассмотрения

Углы являются одной из главных причин заказывать предварительно сформированную рамку вместо поставки только прямых отрезков.

На углу 90 градусов внутренний и внешний пути текстиля имеют разную длину. Уплотнение и монтажный хвостик должны проходить вокруг угла без чрезмерного сминания, растяжения, скручивания или смещения.

Подходящая конструкция угла зависит от:

• Диаметр уплотнения
• Ширина хвостика
• Материал покрытия
• Материал сердцевины
• Плотность сердцевины
• Радиус внутреннего угла
• Внешний зазор
• Ориентация профиля
• Требуемый допуск рамы

Прямые углы

Квадратный проем оборудования не обязательно требует острого текстильного угла с нулевым радиусом. Прокладке может потребоваться небольшой внутренний радиус или изготовленный переход для предотвращения деформации.

На чертеже должно быть указано, требует ли оборудование:

• Визуально квадратный внешний рамочный контур
• Заданный радиус внутреннего угла
• Заданный радиус осевой линии уплотнительного утолщения
• Угловой стык со скосом или сварным/сборным переходом
• Угол, соответствующий существующему образцу OEM

Скругленные углы

Скругленный угол может уменьшить резкость изменения направления, однако правильный радиус по-прежнему зависит от размера профиля и конструкции материала.

Четко указывайте базовый радиус. Внутренний радиус, внешний радиус и радиус осевой линии уплотнительного утолщения — это разные размеры.

Приемка угловых соединений

При утверждении образца проверяют:

• Непрерывность уплотнительного утолщения по углу
• Положение уплотнительного утолщения относительно сопрягаемой поверхности
• Плоскостность хвостовика под крепежными деталями
• Образование складок на оболочке или избыточное натяжение
• Состояние шва
• Прилегание угла после закрытия двери

Визуально аккуратного угла недостаточно, если уплотнительное утолщение смещается с требуемой линии герметизации.

Расположение стыка должно контролироваться

Если метод производства требует замыкающего стыка, заказчику может потребоваться определить допустимую зону стыка.

Стык следует оценивать с учетом:

• Движения петель
• Давления фиксатора
• Зоны с наивысшей температурой
• Прямого воздействия горячего газа
• Механического трения
• Разрывов прижимной планки
• Доступа для осмотра

Стык, расположенный в верхней части одной двери печи, может быть приемлемым, в то время как в другой конструкции может потребоваться стык на боковой секции с низкой нагрузкой.

Если расположение стыка имеет значение, укажите его на чертеже, чтобы оно не менялось от партии к партии.

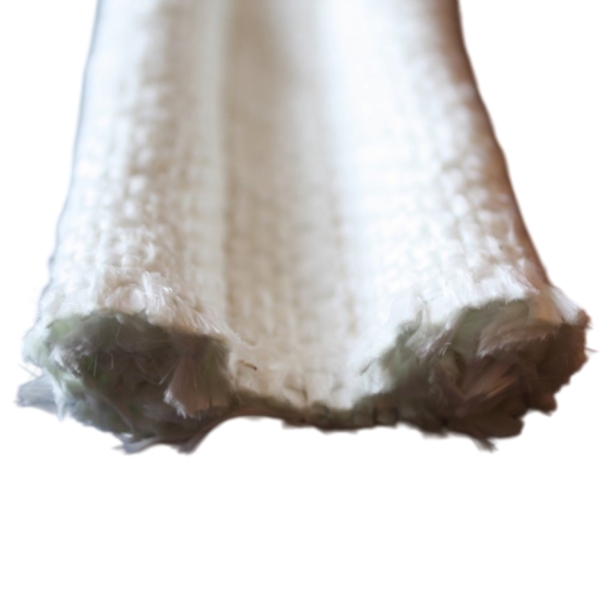

Рамки с одинарным утолщением, двойным утолщением и двойным хвостовиком

Замкнутый рамочный контур описывает готовую форму по периметру. Это не ограничивает уплотнитель только одним поперечным профилем.

Индивидуальный рамочный контур может быть разработан из:

• Уплотнителя флажкового типа с одинарным утолщением
• Уплотнителя флажкового типа с двойным утолщением
• Уплотнителя флажкового типа с двойным хвостовиком
• Полого профиля с уплотнительным утолщением
• Усиленного профиля с уплотнительным утолщением
• Специального профиля под конкретные задачи

Для конструкции с двумя утолщениями необходимо определить траекторию каждого утолщения и монтажный зазор. Ознакомьтесь с Руководством по проектированию уплотнителей флажкового типа с двойным утолщением перед преобразованием линейного профиля с двойной уплотнительной головкой в замкнутую рамку.

Профиль с двойным хвостовиком отличается от профиля с двойной уплотнительной головкой. Поперечное сечение должно четко показывать, используются ли в конструкции две уплотнительные головки или одна головка с двумя монтажными хвостовиками.

Материалы оболочки и сердечника для бесконечных флажковых рамок

Геометрию замкнутой рамки можно комбинировать с различными конструкциями оболочки и сердечника. Выбор материала должен основываться на фактической температуре, сжатии, истирании, технологическом воздействии и механических требованиях.

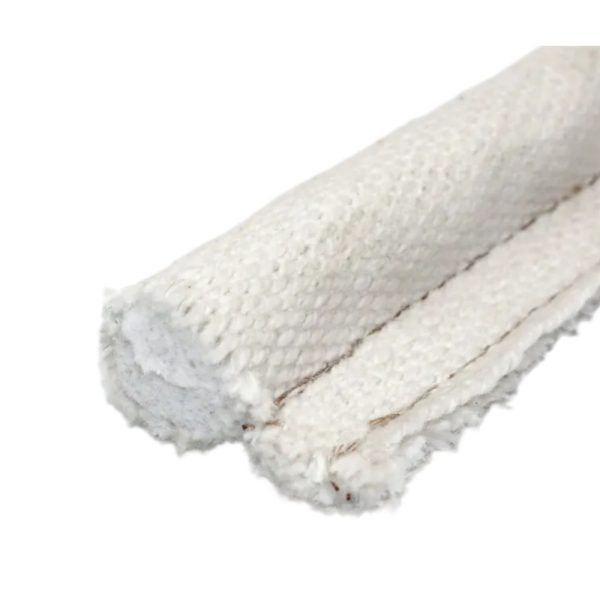

Стекловолоконная оболочка со стекловолоконным сердечником

Конструкцию на основе волокна можно рассматривать там, где требуется гибкое неметаллическое сжатие и подходят подтвержденные условия эксплуатации.

Ознакомьтесь с флажковой прокладкой со стекловолоконной оболочкой и стекловолоконным сердечником в качестве справочной информации о материале и сердечнике.

Стекловолоконная оболочка с сердечником из нержавеющей стали

Сердечник из нержавеющей стали обеспечивает внутреннюю металлическую поддержку и реакции на сжатие, отличные от волоконного сердечника.

Ознакомьтесь с флажковой прокладкой со стекловолоконной оболочкой и сердечником из нержавеющей стали , если требуется усиленная внутренняя конструкция.

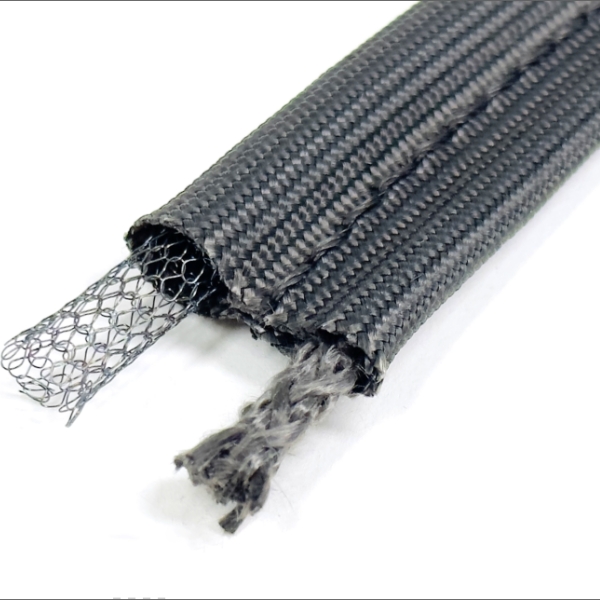

Стекловолоконная оболочка с полым сердечником из нержавеющей стали

Полый металлический сердечник обеспечивает внутреннюю структуру с открытым центром. Его можно оценивать в случаях, когда прокладка требует полезной деформации в пределах доступного усилия закрытия.

Ознакомьтесь с флажковой прокладкой со стекловолоконной оболочкой и полым сердечником из нержавеющей стали .

Кремнеземная оболочка с сердечником из Inconel

Для более требовательных термических применений, требующих высокотемпературного текстиля и внутренней металлической поддержки, рамку можно оценить с использованием конструкции из кремнезема и Inconel.

См. флажковую прокладку из кремнеземной ткани с сердечником из Inconel .

Керамическая ткань с керамическим сердечником

Комбинацию керамического текстиля и керамического сердечника можно рассматривать для ответственного теплового оборудования, требующего неметаллической высокотемпературной внутренней конструкции.

См. флажковую прокладку с оболочкой из керамической ткани и керамическим сердечником .

На этих страницах товаров приведены справочные материалы. Финальная геометрия замкнутой рамки, углы и конструкция соединений по-прежнему требуют отдельного чертежа и утверждения.

Сжатие необходимо проверять по всему периметру рамки

Прямоугольная уплотнительная рамка может иметь разные установленные зазоры со стороны петель, со стороны замка, сверху, снизу и по углам.

Зафиксируйте минимальный и максимальный зазор в закрытом состоянии по всему периметру. Не выбирайте уплотнительную головку только по среднему значению.

Если известна высота головки в свободном состоянии и высота в установленном состоянии, номинальное размерное сжатие можно рассчитать следующим образом:

Сжатие (%) = (Высота головки в свободном состоянии - Высота головки в установленном состоянии) / Высота головки в свободном состоянии × 100

Этот расчет описывает только геометрическое уменьшение. Он не определяет необходимое усилие закрытия и не подтверждает, что выбранное сжатие приемлемо для оболочки и сердечника.

Во время утверждения образца оцените:

• Усилие закрытия двери
• Контакт уплотнительной головки со всех четырех сторон
• Сжатие в каждом углу
• Во восстановления уплотнительной трубки после открытия
• Удержание хвостовика
• Смещение рамы во время работы

Не используйте раму увеличенного размера для компенсации деформации двери

Формованная рама с уплотнением не может исправить каждую проблему с оборудованием.

Перед увеличением размера трубки или изменением размеров рамы проверьте:

• Выравнивание двери
• Состояние петли
• Регулировка защелки
• Плотность рамы
• Состояние удерживающей полосы
• Острые края
• Тепловая деформация
• Локальная утечка горячего газа

Увеличенная трубка может увеличить усилие закрывания и создать чрезмерное сжатие в самой узкой части рамы.

Цельная рама в виде картинной рамки против линейного уплотнения, соединяемого на месте

Правильный выбор зависит от конструкции оборудования, возможностей монтажа, количества и требуемого контроля размеров.

Сменные рамы из цельных уплотнений типа «головастик»

Для существующей рамы не полагайтесь только на размеры снятого уплотнения. Старая рама может быть растянута, необратимо сжата или деформирована.

Предоставьте:

• Образец существующей рамы
• Образец поперечного профиля
• Размеры проемов оборудования
• Размеры линии контакта уплотнителя
• Размеры удерживающей планки
• Радиусы скругления углов
• Расположение стыков
• Замеры в холодном закрытом состоянии
• Рабочая температура
• Фотографии, показывающие установленную ориентацию

Подпишите каждое измерение в соответствии с его источником:

• Оригинальный чертеж OEM
• Неиспользованная запасная прокладка
• Образец изношенной прокладки
• Измерение оборудования
• Оценочное или неподтвержденное значение

Процесс разработки OEM

BSTFLEX поддерживает разработку на основе чертежей благодаря своим возможностям Производство уплотнений Tadpole на заказ обслуживание.

Типичный цикл разработки может включать в себя:

1. Анализ применения и температурного режима
2. Подтверждение профиля поперечного сечения
3. Подтверждение базовых точек рамы и общей геометрии
4. Анализ ориентации уплотнителя и хвостовика
5. Выбор материалов покрытия и сердцевины
6. Анализ конструкции углов и стыков
7. Изготовление прототипа рамы
8. Оценка посадки и сжатия заказчиком
9. Утверждение чертежа или образца
10. Серийное производство

Производство должно основываться на утвержденном чертеже, утвержденном образце или согласованном эталонном образце, а не на неформальном описании размера рамы.

Проверка и приемка прототипа

Перед утверждением рамы в производство проверьте прототип на соответствие чертежу и оборудованию.

Если к оборудованию предъявляются определенные требования по утечке, тепловой эффективности или герметизации процесса, проведите соответствующее испытание системы. Визуальный контакт сам по себе не подтверждает газонепроницаемость или стойкость к давлению.

Области применения замкнутых рамных флажковых уплотнителей

Изготовленные на заказ замкнутые рамные флажковые уплотнители могут рассматриваться для:

• Дверей промышленных печей периодического действия
• Дверей печей порошковой окраски
• Дверей проходных печей
• Дверей термообрабатывающих печей
• Люки доступа для печей
• Дверцы для осмотра котлов
• Двери термокамер
• Крышки доступа к воздуховодам
• Панели оборудования для контроля загрязнений
• Высокотемпературные корпусы
• Оборудование для нагрева OEM

Сведения о выборе материалов и сердцевины для промышленных печей см. в руководстве Руководство по тадпульным уплотнениям для дверей промышленных печей .

Контрольный список запроса коммерческого предложения для бесконечной рамы с тадпульным уплотнением

Часто задаваемые вопросы

Является ли бесконечная прокладка типа «головастик» полностью бесшовной?

Не обязательно. Термин «бесконечная» обычно описывает готовую форму в виде замкнутого контура. Производственная конструкция может включать в себя специально спроектированный закрывающий шов или стык. Подтвердите фактическую конструкцию, прежде чем называть раму бесшовной.

Должен ли я указывать внутренние или внешние размеры рамы?

Может использоваться любой вариант, если ссылка четко определена. Размеры по центру уплотнения также полезны. На чертеже должна быть указана база измерения, а не просто несогласованная ширина и высота.

Может ли бесшовная рама иметь профиль с двойным уплотнением?

Да, изготовленная на заказ замкнутая рама может быть разработана на основе профиля с двойным уплотнением, если оборудование имеет две опорные контактные дорожки. Должны быть определены обе траектории уплотнений, расстояние между ними, углы и монтажные зазоры.

Может ли BSTFLEX воспроизвести существующую прокладку рамы?

Да. Для разработки замены могут быть использованы существующая рама, образец профиля, чертеж оборудования и размеры для установки. Изношенную раму следует дополнить фактическими измерениями оборудования.

Может ли рама быть круглой или овальной?

Да. Прокладки в форме замкнутого контура «головастик» могут быть разработаны в прямоугольной, круглой, овальной или нестандартной форме в зависимости от профиля, материала, геометрии изгиба и производственной оценки.

Какие материалы доступны?

Доступные конструкции могут включать покрытия из стекловолокна, кремнезема, керамики и ткани с покрытием, а также варианты сердцевины из волокна, шнура, нержавеющей стали, полой сетки, керамики или Inconel. Окончательный выбор зависит от условий эксплуатации в целом.

Может ли рама поставляться для производства OEM?

Да. После утверждения образца и чертежа профили рам по индивидуальному заказу могут производиться для серийных и регулярных поставок OEM.

Запросить индивидуальную бесшовную прокладку «головастик» для рамы

BSTFLEX производит бесшовные прокладки «головастик» для рам, уплотнения «головастик» в виде замкнутого контура и прокладки нестандартной формы с профилем для оборудования OEM и проектов промышленной замен

Отправьте полный чертеж рамы вместе с профилем поперечного сечения, ориентацией уплотнения, геометрией углов, требованиями к материалу, монтажным зазором, рабочей температурой и необходимым количеством.

Для проектов по замене приложите фотографии и существующий образец прокладки, если он доступен, а также укажите фактические размеры оборудования, поскольку бывшая в употреблении рама может быть уже растянута или необратимо деформирована.

Свяжитесь с BSTFLEX для получения коммерческого предложения на изготовление бесшовных уплотнительных прокладок tadpole для картинных рам по индивидуальному заказу.
