Производитель тканевых компенсационных швов на заказ для промышленных воздуховодов

Промышленные системы воздуховодов редко работают в одинаковых условиях. Размеры воздуховодов, температура газа, давление, движение, концентрация твердых частиц, воздействие химических веществ и компоновка оборудования могут существенно различаться от одной установки к другой. По этой причине...компенсационный шов из ткани на заказКонструкция воздуховода должна основываться на фактических данных эксплуатации, а не выбираться только по номинальному размеру.

Компания BSTFLEX производитнеметаллические тканевые компенсационные швы, изготовленные на заказДля промышленных воздуховодов горячего воздуха, вытяжных систем, дымовых газов и технологических газов. Круглые, прямоугольные, квадратные и нестандартные конфигурации могут быть изготовлены по чертежам заказчика, с учетом существующих размеров соединений и условий эксплуатации проекта.

Наша производственная деятельность включает в себя гибкие ремни, многослойные тканевые конструкции, изолированные соединения, сменные компенсаторы и комплектные сварные узлы для оборудования OEM-производителей, новых установок, проектов технического обслуживания и замены оборудования во время простоя предприятий.

Тканевые компенсационные швы, установленные вокруг системы воздуховодов.

Компенсационный шов из ткани — это не просто кусок высокотемпературной ткани, установленный между двумя фланцами. В промышленной системе воздуховодов гибкий участок должен взаимодействовать с окружающим оборудованием, компенсируя необходимое движение и обеспечивая надлежащую герметизацию и теплоизоляцию.

При проектировании может потребоваться учесть следующее:

• Осевое сжатие и растяжение
• Горизонтальное и вертикальное боковое смещение
• Угловое движение
• Совместное многонаправленное движение
• Термоциклирование
• вибрация оборудования
• Положительное или отрицательное давление в воздуховоде
• Воздействие горячего газа
• Влага и химические конденсаты
• Пыль, летучая зола и абразивные частицы
• Несоосность при установке

Компания BSTFLEX оценивает эти условия, прежде чем определить систему гибких материалов, геометрию, расположение изоляции и конструкцию крепления.

Возможности индивидуального производства

Размеры и эксплуатационные характеристики промышленных компенсаторов часто не соответствуют стандартным каталожным изделиям. Компания BSTFLEX поддерживает изготовление продукции по индивидуальным проектам как для нового оборудования, так и для замены изношенных деталей.

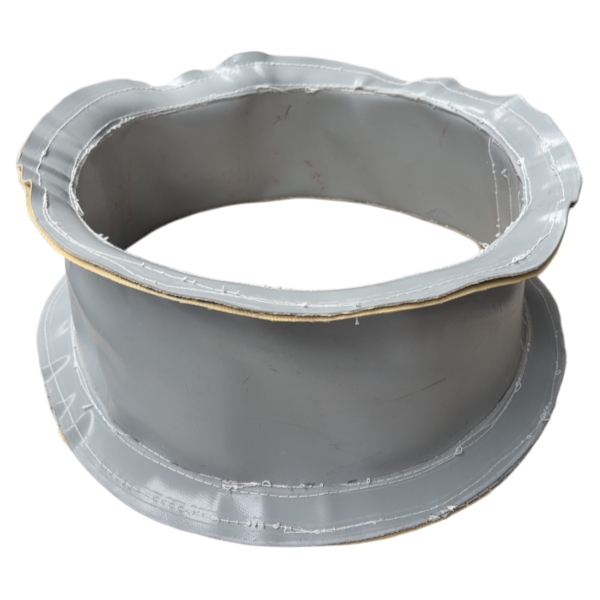

Круглые компенсационные швы для ткани

Круглые тканевые компенсаторы обычно устанавливаются в цилиндрических воздуховодах, соединениях вентиляторов, вытяжных системах и трубопроводах технологического воздуха.

Для изготовления нестандартного круглого соединения инженерные данные обычно включают диаметр воздуховода, межосевое расстояние, перемещение, рабочую температуру, давление и рабочую среду. Гибкая конструкция может быть разработана с учетом конкретных условий установки, а не полагаться только на диаметр.

Круглые конструкции могут поставляться в виде гибких лент или в виде узлов в зависимости от существующей схемы воздуховодов заказчика.

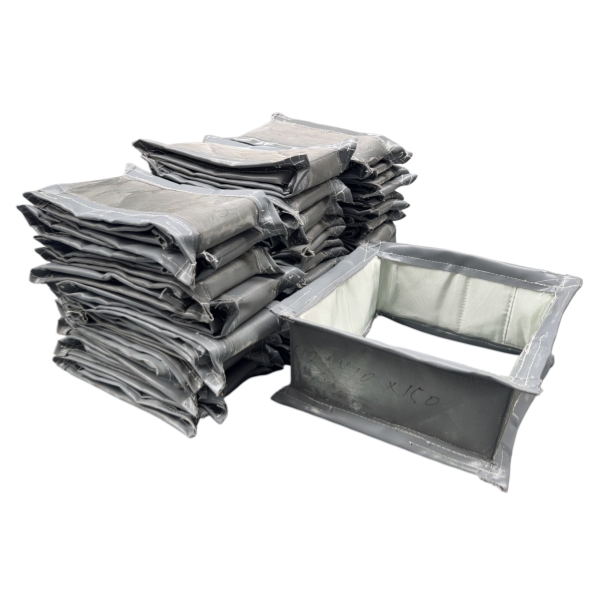

Производство прямоугольных тканевых компенсационных швов

В крупных котлах, печах, системах вентиляции, энергетическом оборудовании и технологических установках часто используются воздуховоды прямоугольной формы.

Апрямоугольный компенсационный шов тканиЭто требует особого внимания к геометрии углов, поскольку четыре угла и прямые стороны реагируют по-разному при движении воздуховода.

Для прямоугольных областей применения BSTFLEX оценивает:

• Ширина и высота воздуховода
• Расстояние между лицами
• Горизонтальное боковое движение
• Вертикальное боковое движение
• Осевое сжатие и растяжение
• Угловая конструкция
• Размеры фланца
• Внутренняя конфигурация облицовки
• Направление потока газа
• Рабочее давление

Подробное техническое описание см. в нашем руководстве.Прямоугольные тканевые компенсаторы для промышленных воздуховодов.

Материальные системы для изготовления нестандартных тканевых компенсационных швов

Не существует единой конструкции ткани, подходящей для всех промышленных компенсационных швов. Выбор материала зависит от того, какую функцию должен выполнять каждый слой внутри всей конструкции.

Стекловолоконная ткань

Текстильные материалы из стекловолокна могут обеспечивать армирование и теплоизоляцию во многих областях применения промышленных воздуховодов. Различные виды плетения, плотности и обработки поверхности могут быть оценены в зависимости от механических и термических требований к соединению.

Ткань с силиконовым покрытием

Стекловолокно с силиконовым покрытием может быть рассмотрено в тех случаях, когда важны гибкость, устойчивость к воздействию окружающей среды и герметизация в пределах применимого температурного диапазона выбранной конструкции.

Ткань на основе ПТФЭ

Материалы на основе ПТФЭ могут быть использованы в тех случаях, когда гибкий элемент должен обладать устойчивостью к агрессивным технологическим средам или иметь подходящий газонепроницаемый слой.

Кремниевая ткань

Для сложных температурных условий текстиль с добавлением диоксида кремния может рассматриваться как часть многослойной системы, где воздействие высоких температур требует дополнительной тепловой защиты.

Компания BSTFLEX производит и перерабатывает широкий спектр продукции.высокотемпературные тканиЭто позволяет оценивать гибкий набор материалов в соответствии с областью применения, а не рассматривать тканевую ленту как универсальный компонент.

Почему часто требуется многослойное строительство

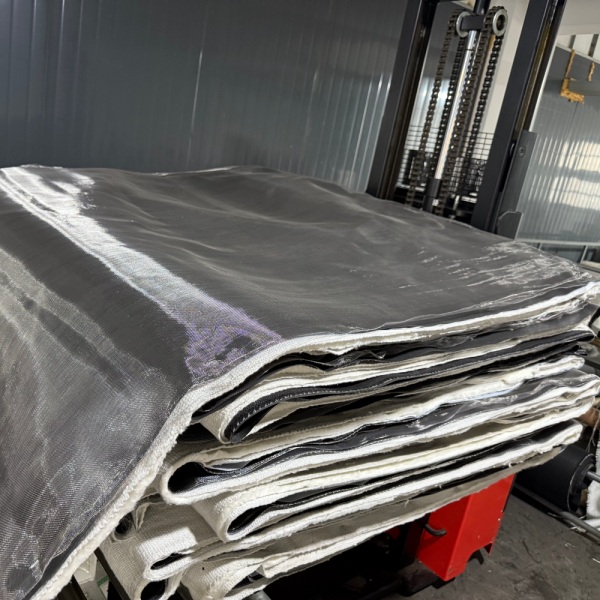

В сложных условиях эксплуатации промышленных воздуховодов может потребоваться совместная работа нескольких материалов, а не использование одного материала для выполнения всех функций.

Многослойный компенсационный шов может быть спроектирован таким образом, чтобы различные его компоненты обеспечивали следующие преимущества:

• Газовая герметизация
• Механическое армирование
• Теплоизоляция
• Защита от высоких температур
• Химическая стойкость
• Защита от истирания

Точная последовательность слоев должна определяться условиями процесса. Одной лишь максимальной температуры газа недостаточно для определения размеров всего компенсаторного шва.

Высокотемпературные тканевые компенсационные швы

Для систем воздуховодов, работающих при высоких температурах, недостаточно просто выбрать ткань с заявленным температурным режимом.

Производитель компенсаторов должен понимать нормальную рабочую температуру, а также максимальные или аварийные условия, продолжительность воздействия, скорость потока газа, схему изоляции и температуру, которая фактически достигает каждого слоя гибкого элемента.

В некоторых областях применения изоляционные слои и внутренняя защита нагреваемой поверхности могут снизить тепловую нагрузку, достигающую наружных уплотнительных и армирующих материалов.

BSTFLEX позволяет проводить оценку высокотемпературных конструкций с использованием комбинаций технических тканей, тканей с покрытием и т.д.Высокотемпературная кремнеземная ткань с содержанием кремнезема 96%.изоляционные и защитные компоненты в соответствии с требованиями проекта.

Тканевые компенсационные швы для дымоходов

Системы отвода дымовых газов могут подвергать компенсационный шов воздействию сочетания тепла, влаги, химических веществ, твердых частиц и непрерывных термических циклов.

Типичные точки установки могут включать:

• Воздуховоды котла
• соединения воздухоподогревателя
• Соединения вентиляторов принудительной тяги
• Воздуховоды электростатического осадителя
• рукавных фильтрах
• Системы десульфуризации дымовых газов
• Скраберы
• стек соединений
• Промышленные вытяжные воздуховоды

Для таких применений химический состав газа и состав частиц могут быть столь же важны, как и температура. В местах, где высокая скорость газа или абразивные частицы могут напрямую воздействовать на гибкий элемент, может потребоваться защитная оболочка или другая внутренняя защита.

Системы воздуховодов с положительным и отрицательным давлением

При заказе компенсационного шва по индивидуальному проекту необходимо предоставить данные о давлении.

Некоторые промышленные воздуховоды работают под избыточным давлением, в то время как системы принудительной тяги и вытяжки могут работать под отрицательным давлением. Эти условия влияют на поведение гибкого элемента во время эксплуатации.

Укажите как нормальное рабочее давление, так и расчетное или максимальное давление, если таковое имеется. Единица измерения давления также должна быть четко указана на чертеже или в запросе предложений.

Движение — это один из факторов проектирования, а не второстепенная деталь.

Одна из главных причин использования компенсационного шва из ткани заключается в его способности компенсировать подвижки, оказывая при этом относительно небольшие реактивные силы на прилегающие воздуховоды.

Однако утверждение о том, что компенсационный шов является «гибким», недостаточно для его изготовления.

В запросе предложений (RFQ) необходимо, по возможности, численно определить требуемое перемещение:

Для проектов, где данные о перемещении еще не получены, инженер по воздуховодам должен определить ожидаемое тепловое расширение и смещение оборудования до окончательного выбора стыков.

Замена тканевых деформационных швов

Не по каждому проекту по замене деформационных швов имеется оригинальный чертеж.

Компания BSTFLEX может оценить потребности в замене, используя имеющуюся информацию о размерах и условиях эксплуатации. В зависимости от проекта, полезная справочная информация может включать:

• Фотографии существующих деформационных швов
• Габаритные размеры воздуховода
• Измерение при личном контакте
• Размеры фланца
• Размер и расстояние между отверстиями для болтов
• Существующие размеры ремня
• Существующая схема расположения лайнеров
• Материальная информация
• Нормальная и максимальная рабочая температура
• Давление
• Технологический носитель
• Необходимое движение

Физический образец также может быть полезен для некоторых проектов по замене, особенно в тех случаях, когда существующий гибкий элемент или геометрия крепления трудно документировать.

Производитель тканевых компенсационных швов на заказ для OEM-проектов

Требования производителей оригинального оборудования (OEM) отличаются от требований к однократной замене деталей в рамках технического обслуживания. Производители оборудования могут предъявлять требования к повторяющимся размерам, заданным материалам, контролю чертежей, требованиям к упаковке и стабильности производства при выполнении нескольких заказов.

BSTFLEX оказывает поддержку OEM-производителям и проектным компаниям, занимающимся промышленным производством термоизоляционных текстильных компонентов и неметаллических компенсаторов по индивидуальным заказам.

Поддержка производства может включать в себя:

• Изготовление по чертежам заказчика.
• Разработка прототипа
• Настройка на основе образцов
• Поддержка выбора материалов
• Индивидуальные размеры и геометрия.
• Требования к упаковке под собственной торговой маркой и специальной упаковке
• Повторное производство для OEM-проектов

Применение в промышленных системах воздуховодов

Компенсаторы из ткани, изготовленные на заказ, могут быть использованы в тех случаях, когда необходимо обеспечить герметичность воздуховодов низкого давления в промышленных системах вентиляции с газообразными средами, тепловым расширением и вибрацией оборудования.

Что должно быть включено в чертеж компенсационного шва из ткани?

Четкий инженерный чертеж сокращает время составления сметы и помогает предотвратить неверные предположения в процессе производства.

По возможности укажите:

• Диаметр или ширина воздуховода × высота
• Измерение «лицом к лицу»
• Ширина и толщина фланца
• диаметр отверстия для болта
• Расстояние между болтовыми отверстиями
• Направление потока
• Внутренние размеры вкладыша
• Схема изоляции
• Направление движения
• Ориентация при установке

Для прямоугольных соединений особенно полезны виды спереди и сбоку. Для сложных конфигураций предпочтительнее использовать файлы САПР или PDF-файлы с размерами.

Технические данные, необходимые для составления коммерческого предложения.

Предоставление полных эксплуатационных данных позволяет производителю оценивать компенсатор как инженерный компонент, а не основываться только на его размерах.

Почему стоит заказывать компенсационные швы из ткани у компании BSTFLEX?

BSTFLEX сочетает в себе обработку технических текстильных материалов с возможностью изготовления изделий на заказ для применения в промышленной термозащите. Это особенно полезно для компенсационных швов из ткани, поскольку сам гибкий элемент является критически важной инженерной частью конструкции.
