Гибридный оплетенный рукав из углеволокна и арамида: структура плетения и применение в композитах

Два угле-арамидных рукава могут состоять из одинаковых типов волокон, но при этом образовывать совершенно разные композитные изделия. В одном из них пряжи могут укладываться с другим повторяющимся рисунком. Другой может сильнее растягиваться по ширине над оснасткой, меняя угол плетения и оставляя менее равномерное покрытие на конусе. Для несущей трубы ключевой вопрос заключается в том, как именно армирование выглядит на реальной оправке после его укладки под пропитку смолой.

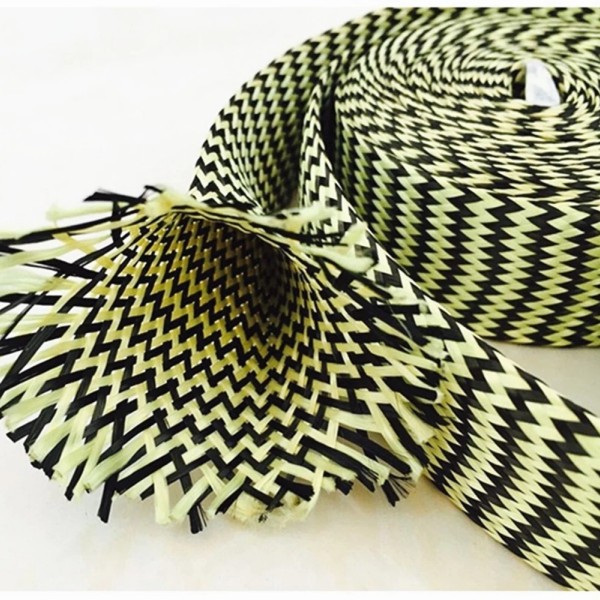

Гибридный угле-арамидный плетеный рукав от BSTFLEX представляет собой биаксиальную трубчатую оплетку из углеродных и арамидных волокон. На странице товара предлагается выбор индивидуальных диаметров, углов плетения и соотношений углерода и арамида. Эти опции дают покупателю возможность точно задать схему укладки, однако для каждого параметра требуется опорное условие: диаметр в установленном состоянии, желаемое расположение волокон и технологический процесс, используемый для изготовления детали.

Сначала определите назначение гибридного слоя

В композитном валу или трубе углерод обычно выбирают для обеспечения жесткости, тогда как арамид может вводиться там, где важна стойкость к повреждениям. Итоговое поведение зависит не только от наименования волокон. Доля каждого волокна, его положение в оплетке, другие слои, смола и режим отверждения — все это влияет на готовое изделие. Поэтому предлагаемый гибрид следует сравнивать с существующим ламинатом или четко определенным расчетным целевым показателем.

Сообщите поставщику, чем является этот рукав: основным армированием, внешним повредостойким слоем или видимым декоративным покрытием поверх других слоев. К внешнему декоративному слою могут предъявляться требования по внешнему виду, которые отсутствуют у скрытого структурного слоя. Если деталь должна соответствовать целевым показателям по ударопрочности или кручению, задайте метод испытаний и допустимое значение на уровне готовой детали. Описание рукава не может гарантировать характеристики отвержденного вала.

Опишите схему размещения углерода и арамида

Обозначение «гибрид 50/50» неполно без указания базы для расчета этого соотношения. Уточните, относится ли указанный процент к массе волокна, количеству концов нитей или другой величине. Запросите схему плетения или крупную фотографию, показывающую, как два типа пряжи повторяются по окружности. Если визуальный рисунок имеет значение, согласуйте внешний вид при целевом диаметре и запросите образец предлагаемой производственной структуры.

Для повторных заказов зафиксируйте согласованные типы пряжи, рисунок укладки и соотношение волокон в спецификации на закупку. В противном случае два рукава, описанные одним и тем же общим наименованием материала, могут давать разный поверхностный рисунок и разный состав ламината.

Указывайте угол плетения при рабочем диаметре

Биаксиальный рукав содержит пряжу, уложенную в двух противоположных спиральных направлениях. Его угол меняется по мере того, как труба растягивается или утягивается для посадки на оправку. Угол плетения, указанный без диаметра, при котором проводились измерения, трудно использовать на практике. Укажите диаметр оправки на каждом участке, включая ступенчатые и конические переходы, и запросите ожидаемый угол и степень покрытия для этих участков.

Примерьте сухой рукав на самом длинном или сложном участке оснастки до утверждения конструкции. Проверьте, можно ли переместить его в нужное положение без зацепов, сохраняется ли регулярность рисунка при изменении диаметра и закрывает ли запланированная длина заготовки деталь. Не предполагайте, что максимальное растяжение обеспечивает наилучшую ориентацию волокон для готового изделия.

Проверьте процесс пропитки смолой на реальном образце

На странице товара в качестве возможных техпроцессов указаны инфузия смолы, вакуумное формование и ручная укладка композита. Укажите в запросе используемую смолу, метод работы и режим отверждения. На пробной детали проверьте пропитываемость обоих типов пряжи, наличие защемленного воздуха в точках пересечения, смещение при вакуумировании и качество обрезанных концов. Обсудите с поставщиком необходимость аппретирования или поверхностной обработки, если критически важна прочность адгезии.

Изготовьте образцы с использованием предлагаемого рукава и серийного техпроцесса, затем сравните их с контрольным образцом, выполненным с той же геометрией и режимом отверждения. Зафиксируйте толщину, массу и визуальное покрытие наряду с любыми механическими результатами. Изменение характеристик следует оценивать с учетом всего ламината, включая содержание смолы и ориентацию остальных слоев.

Четко разграничивайте выбор материалов

Угле-арамидная конструкция представляет собой иной выбор материала по сравнению с угле-стеклянной оплеткой. Если вторым волокном в спецификации является стекловолокно, см. гибридный угле-стеклопластиковый плетеный рукав и оценивайте эту конструкцию отдельно. Не переносите соотношение углерода и стекла, расположение пряжи или результаты испытаний на угле-арамидную деталь.

Аналогично, рабочая температура отвержденного композита определяется всем ламинатом в сборе и условиями его эксплуатации, особенно связующей смолой. Запросите соответствующую информацию о материале, а затем подтвердите характеристики готовой детали при ее фактических температурных и силовых нагрузках.

Направьте чертеж, пригодный для изготовления образцов

Информативный запрос определяет геометрию детали, роль гибридного слоя и конструкцию для испытаний. Приложите к чертежу следующие данные:

• Диапазон диаметров оправки, конусы, перепады и итоговую длину покрытия.
• Желаемое соотношение углерода и арамида и базу его расчета.
• Требуемую укладку пряжи или утвержденный визуальный рисунок, если применимо.
• Целевой угол плетения и диаметр в установленном состоянии, используемый в качестве опорного.
• Смолу, метод укладки, график отверждения и необходимую подготовку поверхности.
• Объем пробной партии, серийный объем и критерии при приемке образца.

Отправьте чертеж и технологические примечания вместе с запросом на угле-арамидный плетеный рукав. Утвердите сухую посадку и отвержденный образец перед окончательной заморозкой структуры оплетки. Это позволит создать спецификацию, привязанную к реально производимой детали, а не просто к названию смеси волокон.
